重要：今後の参考のために保管しておいてください。よくお読みください。
組み立て前に建築物の設置に関して地方自治体に相談するか市町村条例の規定を確認してください。
必要な道具（付属していません） ：プラスドライバー、ハンマー、高さが 7.8 フィート（2.4m）以上の脚立 2 台、コード
レスドリル、ソケット、ラチェットセット（メートル規格） 、ソケットアダプター、ソケットドライバー、水平器。
警告：
・組み立て前にすべての部品が揃っていることを確認してください。
・この製品は重いため、安全に組み立てるには 5 人以上の大人が必要です。1 人では絶対に組み立てを行わないでくださ
い。
・組み立て場所に子供やペットを近づけないでください。子供やペットがガゼボの設置場所近くにいるときは、子供やペ
ットから目を離さないでください。
・フェンス、ガレージ、家、上側に突き出た枝、物干し用ロープや電線などすべての障害物から 5.9 フィート（1.8 m）以
上離れた場所で組み立ててください。
・先の鋭い部品が含まれることがあります。この製品を組み立てる場合や使用する場合は、ご自身のケガや製品への損傷
が生じるリスクを低減するために、 安全に関する基本的な注意事項を必ず守ってください。 組み立てる前や使用する前
に説明書をすべてお読みください。
・屋外での使用に限ります。使用前にはすべてのボルトの締まり具合を確認してください。その後も定期的にボルトを確
認し、必要に応じて締め直して下さい。
・固く平らな地面または表面が堅い場所以外でこの製品の組み立てを行わないでください。組み立て完了後に、ガゼボが
水平になっていることを確認してください。
・組み立ての間は、毛布や段ボールなど表面が柔らかい保護材の上に部品をおいて、部品に傷が付かないようにしてくだ
さい。
ご不明な点や問題、不足部品などございますか？
販売店にご返品になる前に、Sunjoy Group の次の連絡先までお問い合わせください。電話：1（866）578-0101 （英語、フ
ランス語、スペイン語）、週7 日24 時間対応、またはE メール：costco@sunjoygroup.com。
より詳しい情報またはサポートについては、ウェブサイト：www.sunjoyonline.com にアクセスしてください。

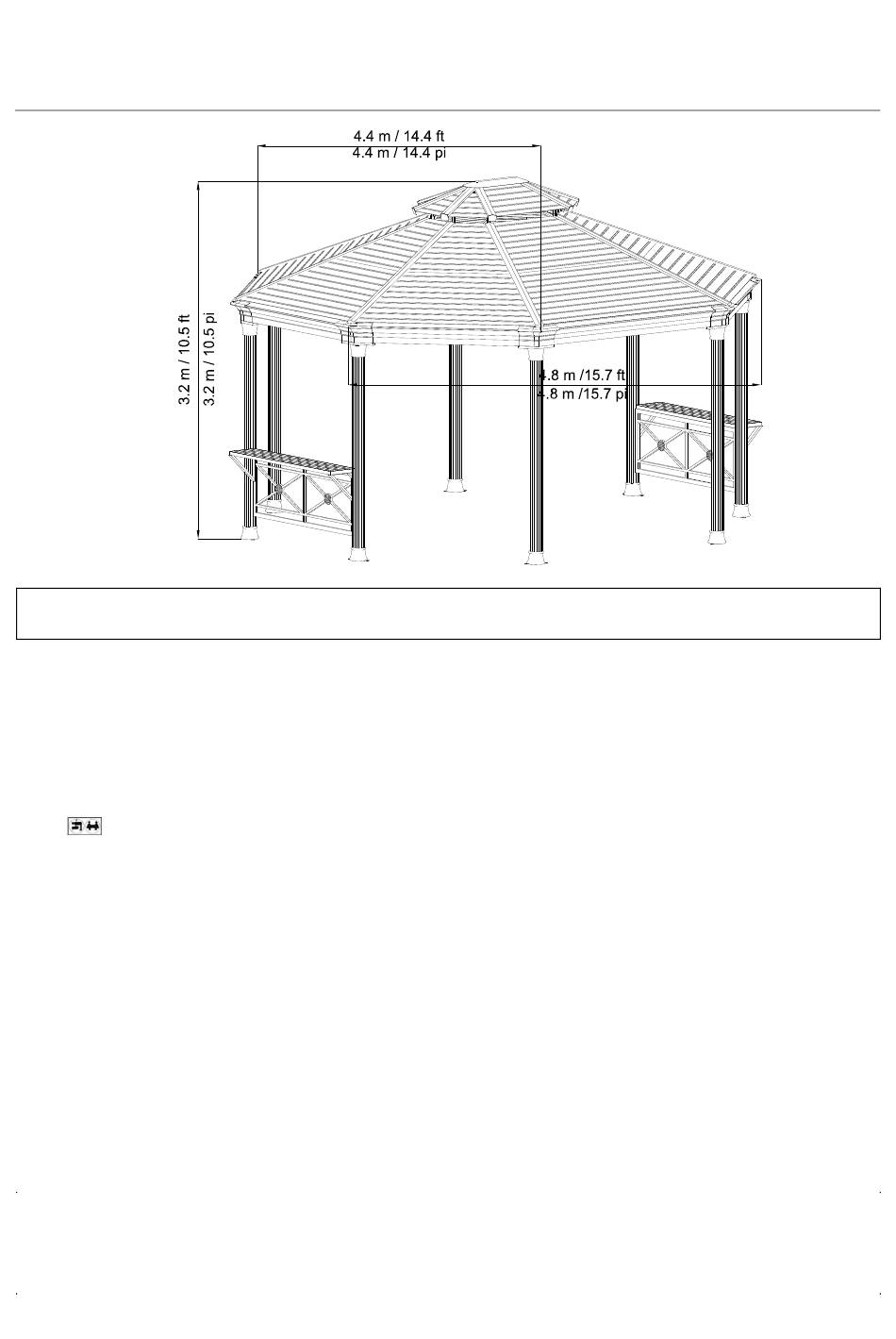

LAURENTIN GAZEBO
商品番号：853330
型式番号：A102001900
和訳
Advertisement
Related Manuals for Costco LAURENTIN A102001900
Summary of Contents for Costco LAURENTIN A102001900
- Page 1 必要な道具（付属していません） ：プラスドライバー、ハンマー、高さが 7.8 フィート（2.4m）以上の脚立 2 台、コード レスドリル、ソケット、ラチェットセット（メートル規格） 、ソケットアダプター、ソケットドライバー、水平器。 警告： ・組み立て前にすべての部品が揃っていることを確認してください。 ・この製品は重いため、安全に組み立てるには 5 人以上の大人が必要です。1 人では絶対に組み立てを行わないでくださ い。 ・組み立て場所に子供やペットを近づけないでください。子供やペットがガゼボの設置場所近くにいるときは、子供やペ ットから目を離さないでください。 ・フェンス、ガレージ、家、上側に突き出た枝、物干し用ロープや電線などすべての障害物から 5.9 フィート（1.8 m）以 上離れた場所で組み立ててください。 ・先の鋭い部品が含まれることがあります。この製品を組み立てる場合や使用する場合は、ご自身のケガや製品への損傷 が生じるリスクを低減するために、 安全に関する基本的な注意事項を必ず守ってください。 組み立てる前や使用する前 に説明書をすべてお読みください。 ・屋外での使用に限ります。使用前にはすべてのボルトの締まり具合を確認してください。その後も定期的にボルトを確 認し、必要に応じて締め直して下さい。 ・固く平らな地面または表面が堅い場所以外でこの製品の組み立てを行わないでください。組み立て完了後に、ガゼボが 水平になっていることを確認してください。 ・組み立ての間は、毛布や段ボールなど表面が柔らかい保護材の上に部品をおいて、部品に傷が付かないようにしてくだ さい。 ご不明な点や問題、不足部品などございますか？ 販売店にご返品になる前に、Sunjoy Group の次の連絡先までお問い合わせください。電話：1（866）578-0101 （英語、フ ランス語、スペイン語）、週7 日24 時間対応、またはE メール：costco@sunjoygroup.com。 より詳しい情報またはサポートについては、ウェブサイト：www.sunjoyonline.com にアクセスしてください。...
- Page 2 部品表 部品 部品 部品 部品 数量 数量 名称 部品図 名称 部品図 番号 番号 番号 番号 屋根パネル 4（屋 P000700513 P005600241 雨どい 1（長） 根（大）、下側 （短）） P000500961 コネクタ 2（傾斜 P005600240 雨どい 2（短） バー） バーカバー （屋根 コーナーカバー1 P000800213 P005600242 （大）） （外側） ロックプレート P002200168 P000200369 ポスト...
- Page 3 ステップ 1 に必要な金具類内訳 部品番号 部品番号 名称 数量 部品図 H010010079 M6 x 15mm ボルト H050030001 M6 ワッシャー H010010084 M6 x 20mm ボルト H010010100 M6 x 35mm ボルト H010010120 M6 x 55mm ボルト H010010130 M6 x 65mm ボルト H040010003 M6 ナット M6 レンチ H090010017 ステップ...
- Page 4 図 図 1 図 図 1 図 図 1：ボルト（EE） 、ワッシャー（BB） 、ナット（GG）を使用して、コネクタ 2（H）をポスト（B1、B2、B3）に取り 付けます。この段階では、これらの部品を固く締めないでください。 図 2：ボルト（CC、DD）とワッシャー（BB）を使用して、雨どい（A2）をポスト（B1、B2）に取り付けます。ボルト 2（H）を雨どい（A2）に固定します。この段階では、これら （CC、DD）とワッシャー（BB）を使用して、コネクタ の部品を固く締めないでください。 図 図 図 図 3：ボルト（EE）とワッシャー（BB）を使用して、フェンス（C）をポスト（B1、B2）に取り付けます。フェンス（C） のボルト穴が外側を向いており、またフェンスの上側に付いていることを確認してください。 図 4：ボルト（CC）とワッシャー（BB）を使用して、雨どい（A1）をポスト（B3）に取り付けます。ボルト（DD）を 使用して、コネクタ 2（H）を雨どい（A1）に固定します。 図 図 図 図 図 5：ボルト（CC）とワッシャー（BB）を使用して、雨どい（A2）をポスト（B3）に取り付けます。ボルト（DD）と ワッシャー（BB）を使用して、コネクタ 2（H）を雨どい（A2）に固定します。この段階では、これらの部品を固く締 めないでください。 図 5-1：ボルト（CC）とワッシャー（BB）を使用して、雨どい（A2）をポスト（B2）に取り付けます。ボルト（DD） とワッシャー（BB）を使用して、コネクタ 2（H）を雨どい（A2）に固定します。すべてのボルトとワッシャー（上記 段階で締めていなかったものも含みます）を固く締めてください。雨どいの据付がすべて完了しましたら、各ポストと各...
-
Page 5: Table Of Contents
図 図 7 図 6：ボルト（FF） 、ナット（GG） 、ワッシャー（BB）を使用して、バー1（F）をコネクタ 2（H）に取り付けます。 図 7：ボルト（AA）とワッシャー（BB）を使用して、バー1（F）を屋根フレーム（K1）に取り付けます。 ステップ 2 に必要な金具類内訳 部品番号 部品番号 名称 数量 部品図 H010010079 M6 x 15mm ボルト H050030001 M6 ワッシャー M6 x 65mm ボルト H010010130 H040010003 M6 ナット ステップ 2 図 9 図 図 8... -
Page 6: 図 図
図 9 図 10 図 8 図 8：ボルト（AA）とワッシャー（BB）を使用して、バー2（L）と屋根フレーム（K1）をしっかりと固定します。 図 9：フック（O）をコネクタ 3（N）にねじ込みます。 図 10：ボルト（FF） 、ナット（GG） 、ワッシャー（BB）を使用してバー2（L）をコネクタ 3（N）に取り付け、ボルトを 締めてください。 ステップ 3 に必要な金具類内訳 部品番号 部品番号 名称 数量 部品図 M6 x 15mm ボルト H010010079 M6 ワッシャー H050030001 H010010084 M6 x 20mm ボルト H010110059 M6 x 45mm ボルト H010110005 M6 x 15mm ボルト... - Page 7 図 11 図 13 図 12 図 11：屋根パネル 5（M1）と屋根パネル 6（M2）をバー2（L）の上に置き、ボルト（HH）とワッシャー（BB）を使用 してそれぞれをしっかりと固定します。 図 12：バーカバー（P）を取り付けた屋根パネルの間に置き、ボルト（OO）とワッシャー（BB）を使用してそれぞれを バー2（L）の上にしっかりと固定します。 図 13：コネクタカバー（R）をバーカバー（P）の上に置き、ボルト（CC）とワッシャー（BB）を使用してそれぞれを 締め付けます。 図 図 図 図 14：屋根パネル 1（G1）と屋根パネル 3（G3）をバー1（F）の上側に置き、ボルト（AA）とワッシャー（BB） 、およ びボルト（HH）とワッシャー（BB）を使用してそれぞれをしっかりと固定します。 図 15：屋根パネル 2（G2）と屋根パネル 4（G4）をバー1（F）の下側に置き、ボルト（HH）とワッシャー（BB）を使用 してそれぞれをしっかりと固定します。 図 16：屋根パネル 2（G2）と屋根パネル（G4）をコネクタ 2（H）にしっかりと固定します。...
-
Page 8: 部品番号 部品番号 名称 数量 部品図
図 図 図 図 17：ボルト（II）とワッシャー（BB）を使用して、設置した雨どい（A1、A2）にコーナーカバー1（A3）を取り付け ます。 取り付けたコーナーカバーを押さえながらカバーの位置を調整して雨どいとの位置を合わせ、 各ボルトを締めます。 ポスト上部に取り付けた雨どいのボルトを緩めて、 それぞれの位置を再調整することもできます （図 4 を参照してくださ い） 。 図 18：屋根（大）に設置した各パネルの間にバーカバー（I）を取り付け、ボルト（HH）とワッシャー（BB）を使用し てそれぞれをしっかりと固定します。 図 19：ボルト（HH）とワッシャー（BB）を使用して、設置した雨どい（A1、A2）にコーナーカバー2（Q）を取り付け ます。 ステップ 4 に必要な金具類内訳 部品番号 部品番号 名称 数量 部品図 H010010079 M6 x 15mm ボルト H050030001 M6 ワッシャー ステップ 4 図 図... -
Page 9: 図 図
図 図 図 20：ボルト（AA）とワッシャー（BB）を使用して、ブラケット（E1）をフェンス（C）に取り付けます。 図 21：ボルト（AA）とワッシャー（BB）を使用して、コネクタ 1（E2）を磁器タイル天板（D）とフェンス（C）に取 り付けます。 お手入れの仕方 スポンジを使用して環境に配慮したせっけん液と水で優しく洗浄してください。研磨材、ワイヤーブラシ、化学薬品、ク レンザーや漂白剤は使用しないでください。 高圧洗浄機は使用しないでください。 よくすすいで空気乾燥させてください。 欠け傷、 欠けまたは引っかき傷がある場合には、 お近くの金具店またはホームセンターで屋外用の金属製品に最も適した 補修用塗料をお求めください。塗料容器に記載された注意事項に従ってください。 2年限定保証 ここの限定保証は、製品が家庭で個人的用途にのみ使用され、適切なお手入れのもとで管理されることを 条件として、製品の材質および仕上がり上の欠陥に対し最初の購入者を対象に適用されます。メーカーは 本製品の材質および仕上がりに欠陥がないことを2年間保証します。製品に欠陥がみつかった場合は、 電話1-866-578-0101またはcostco@sunjoygroup.com宛へEメールにて、弊社カスタマーサービス部門 までお問い合わせください。製品の輸送費の負担、または製品の組み立てや解体に関わる個人もしくは 外部当事者に対する補償は、メーカーでは行っておりません。... - Page 10 Questions, problems, missing parts? Before returning to your retailer, call Sunjoy Group at 1(866) 578-0101 (English, French and Spanish) anytime 24 hours / 7 days a week, or email to costco@sunjoygroup.com or visit www.sunjoyonline.com for more information or assistance.
- Page 11 Parts List PART LINE DRAWING LINE DRAWING PART Part Number Part Number DESCRIPTION QTY DESCRIPTION QTY OF PART OF PART Roof Panel 4 (Large P000700513 P005600241 Gutter 1 (Long) Roof, Short & Lower) Connector 2 P000500961 P005600240 Gutter 2 (Short) (Slanting Bar) Corner Cover 1 Bar Cover (Large...
- Page 12 Hardware Packet for Step 1 PART # Part Number DESCRIPTION LINE DRAWING M6 x 15mm bolt H010010079 M6 washer H050030001 M6 x20mm bolt H010010084 H010010100 M6 x 35mm bolt H010010120 M6 x 55mm bolt H010010130 M6 x 65mm bolt H040010003 M6 nut M6 wrench H090010017...
- Page 13 Fig.1: Attach Connector 2 (H) to Post (B1, B2, B3) with bolt (EE), washer (BB) and nut (GG). Do not tighten them at this step. Fig.2: Attach Gutter (A2) to Post (B1, B2) with bolts (CC, DD) and washer (BB), fix Connector 2 (H) with Gutter (A2) with bolts (CC, DD) and washer (BB).
- Page 14 Fig.6: Attach Bar 1 (F) to Connector 2 (H) with bolt (FF), nut (GG) and washer (BB). Fig.7: Attach Bar 1(F) to Roof Frame (K1) with bolt (AA) and washer (BB) Hardware Packet for Step 2 PART # DESCRIPTION LINE DRAWING Part Number M6 x 15mm bolt H010010079...
- Page 15 Fig.8: Secure Bar 2 (L) and Roof Frame (K1) with bolt (AA) and washer (BB). Fig.9: Screw Hook (O) upon Connector 3 (N). Fig.10: Attach Bar 2 (L) to Connector 3 (N) with bolt (FF), nut (GG) and washer (BB) and fasten them. Hardware Packet for Step 3 Part Number PART #...
- Page 16 Fig.11: Place Roof Panel 5 (M1) and Roof Panel 6 (M2) on Bar 2 (L) and secure them with bolt (HH) and washer (BB). Fig.12: Place Bar Cover (P) between the assembled roof panels a nd secure them on Bar 2 (L) with bolt (OO) and washer (BB).
- Page 17 Fig.17: Attach Corner Cover 1 (A 3) to the assembled Gutter (A1, A 2) with bolt (II) and washer (BB). Adjust the Corner Cover by holding the cover in place to align with the gutters and tightening the bolts. You can make additional adjustments by loosening the bolts that are attached to the gutters at the post tops (see Fig.4).
- Page 18 If any defect is found, please call our customer service department at 1-866-578-0101 or email at costco@sunjoygroup.com for help. The manufacturer will not cover transportation or delivery costs or compensate the individual or any outside party for...
- Page 19 01923 213113 900 111 155 www.costco.co.uk www.costco.es Costco Wholesale Japan Ltd. Costco Wholesale Korea, Ltd. Costco Wholesale New Zealand Limited Shanghai Minhang Costco Trading Co., Ltd 3-1-4 Ikegami-Shincho 40, Iljik-ro 67 Maki Street No. 235, ZhuJian Road Kawasaki-ku, Kawasaki-shi, Gwangmyeong-si...
