Salto LE7S 7 Series Installation Manual

Installation guide
Eng
Installationsanleitung
D
Guía de instalación
E
Guide d'installation
F
*****
Only SALTO spindle
Nur SALTO-Vierkant
Solo cuadradillos SALTO
Seulement carrés SALTO
(*) Only for door thickness > 65mm.
(*) Nur für Türblattstärken > 65mm.
(*) Solo para grosor de puerta > 65mm.
(*) Seulement pour portes de épaisseur > 65mm.
The mounting with other spindles voids the guaranty.
Keine Garantie bei Verwendung anderer Drückervierkante.
El montaje de otros cuadradillos anula la garantia.
Le montage d'autres carrés annulera le garantie.
ALWAYS IN THE OPPOSITE SIDE TO
THE READER / IMMER AUF DER
GEGENÜBERLIEGENDEN SELTE DES
LESERS / SIEMPRE EN EL LADO
CONTRARIO AL LECTOR / TOUJOURS
DU CÔTÉ OPPOSE AU LECTEUR

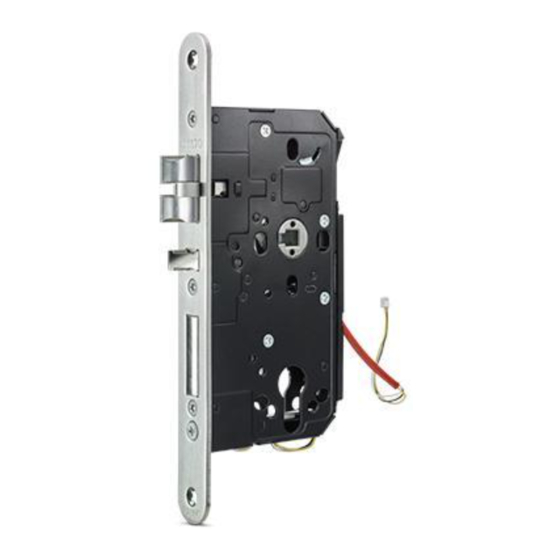

Mortise lock not included
Einsteckschloss nicht enthalten
Cerradura de embutir no incluida
Serrure à mortaiser non inclusa
NOTE: Screws and spindles are included in the box of the reader.
Anm. :Schrauben und Drückervierkant Sind in Karton des Lesers enthalten
NOTA:Los tornillos y cuadradillos estan incluidos en la caja del lector.
NOTE: Les vis et les carrés sont inclus dans la boite du lecteur.
All contents current at time of publication.
SALTO Systems S.L. reserves the right to change availability of any
item in this catalog, its design, construction, and/or materials.
Installation guide
Ælement for EURO mortise lock (LE7Sx7x..)
17,5
25,5
SALTO LE7Sx7xx
45
OUTSIDE
AUSSEN
EXTERIOR
EXTÉRIEUR
*
*
Recommendation for Customer's lever set installation on SALTO Ælement.
See : 4AN01299
Empfehlung zur Installation von kundenspezifischem Drückernset auf SALTO-Ælement.
Sehen: 4AN01299
Recomendaciones para la instalación de manillas Cliente en SALTO Ælement.
Ver: 4AN01299
Recommandation pour l'installation des béquilles Client sur Salto Ælement.
Voir: 4AN01299
©
2022 SALTO Systems S.L.
AE i
AE i
65
INSIDE
INNEN
INTERIOR
INTÉRIEUR
Optional
Wahlweise
Opcional
Optionel
1/2 225651-ED.- 23/02/2022
2 xx... series
xx... series
