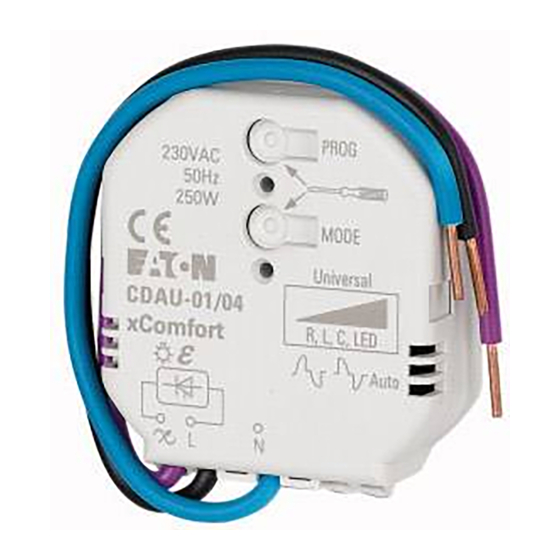

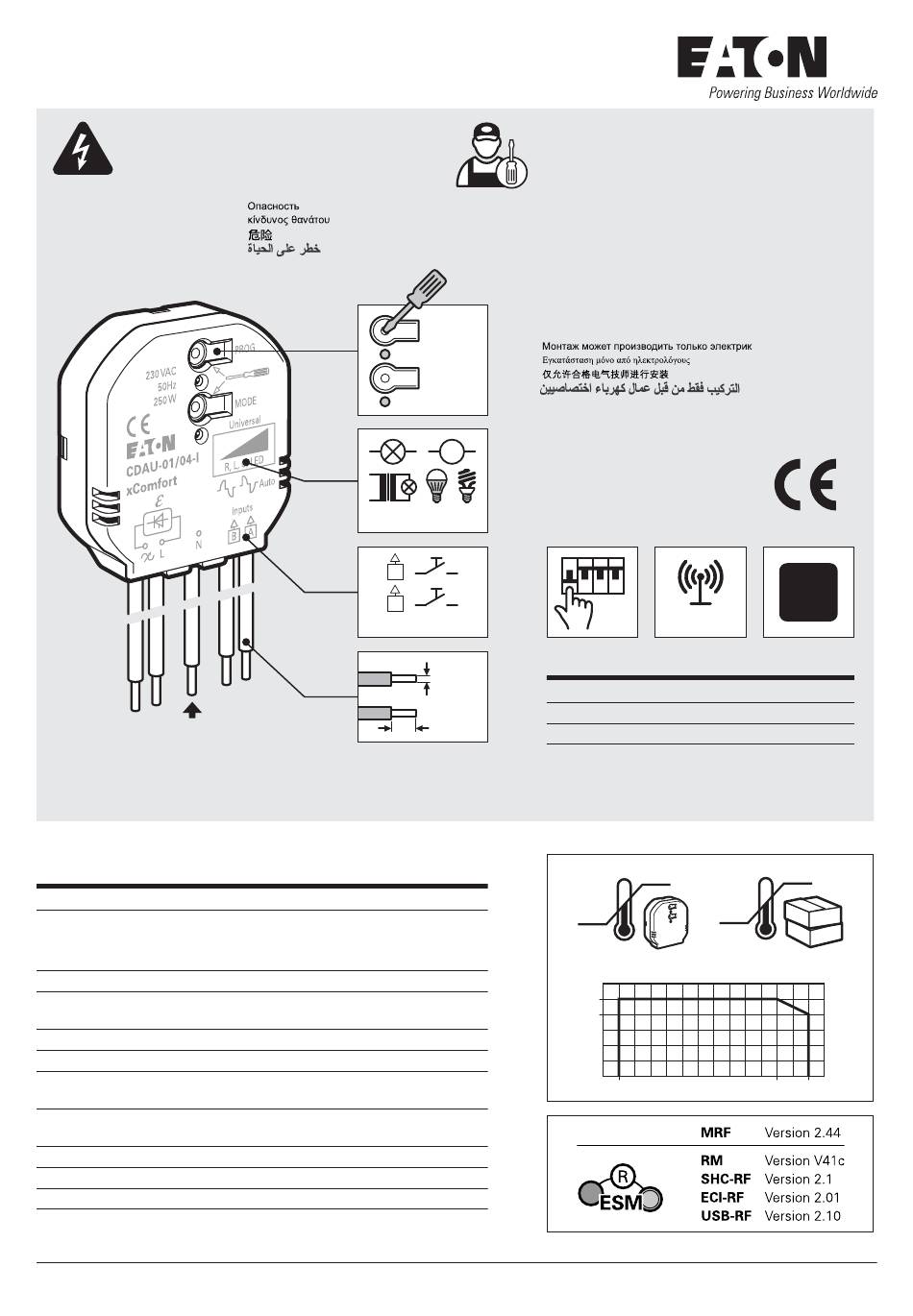

Eaton CDAU-01/04 Quick Start Manual

Smart Dimming Actuator
CDAU-01/04, CDAU-01/04-I, CDAU-01/04-E
Danger
Lebensgefahr
Danger de mort
Nebezpečí
Nebezpečenstvo
Fare
Peligro
Életveszély
Pericolo di morte
Fare
Levensgevaar
Neutral wire needed!
Nuldraad benodigd!
Nøytralleder nødvendig
Neutralleiter erforderlich!
Nulový vodičzapotřebí!
Technical Data / Technische gegevens / Tekniske data /
Technische Daten / Technická data
Power supply
Load
Power standby (Typical)
EMS
Local Input
Binary Input voltage
Input contact resistance
IN to L
Voltage difference
IN to L
Overload protected (Auto recovery)
Short-circuit protected (Auto recovery)
Dimensions
Eaton Industries (Austria) GmbH, Eugenia 1, 3943 Schrems, Austria
www.eaton.eu/documentation
Perigo
Niebezpieczenstwo
Varning
Vaara
Hayati Tehlike
Pericol
R, L, C, LED, ESL
A
B
Local input
230 VAC +10% -15%, 50 Hz
0 - 250 W (0 - 250 VA)
LED, ESL: 0 - 100 W*
* Depending on the lamp type.
325 mW (EMS type: 425 mW)
0.5 W to 250 W,
5% ±0.5 W (>0.5 W)
230 VAC (Max. 265 V)
Maximum 265 V (Same phase)
< 10 kΩ reliably ON,
> 50 kΩ reliably OFF
< 1 V reliably ON
> 3 V reliably OFF
49.5 x 45.5 x 18 mm (H x W x D)
Installation by electricians only
Montage nur durch Elektrofachkräfte
Montage uniquement par un électricien
Montáž pouze osobami s elektrotechnickou kvalifikaci
Montáž iba osobami s elektrotechnickou kvalifikáciou
Må kun installeres af en aut. el-installatør
Debe ser instalado por un profesional eléctrico
Csak szakképzett személy szerelheti
Montaggio esclusivamente ad opera di personale specializzato
Må monteres av autorisert installatør Gr.L
Montage alleen door elektromonteurs
Deve ser instalado por um profissional
Montaz tylko przez uprawnionych instalatorów
Får endast utföras av behörig elektriker
Asennus vain sähköasentajan toimesta
Sadece uzman kisiler monte edebilir
Program
Instalare numai de catre electricieni
Mode
M
Actuator
2
1.5 mm
CDAU-01/04
CDAU-01/04-I
10 mm
CDAU-01/04-E
-5°C
* Derating
250 W
200 W
1
OFF
868.3 MHz
Type
Local input
EMS, kWh
+55°C*
-25°C
-5°C 45°C
MA-CDAU-01/04.qxp/02.2016a
IL019101ZU / 136211185
IP20
Load
250 W
250 W
250 W
+70°C
55°C
