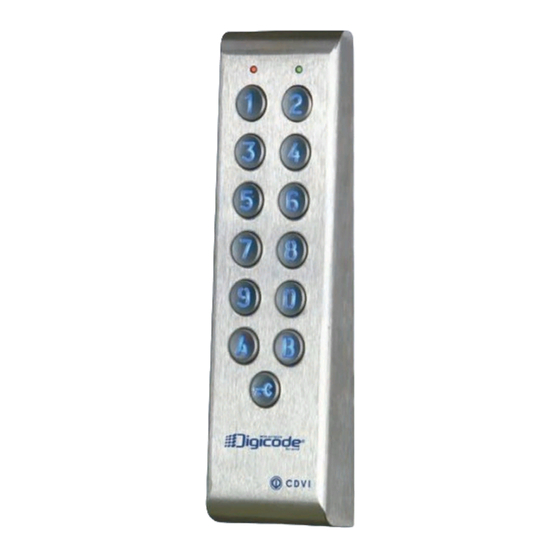

PROFIL100EINT
Keypad PROFIL100EINT
EN
SE
DK
NO
FI
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the PROFIL100EINT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for CDVI PROFIL100EINT

Summary of Contents for CDVI PROFIL100EINT

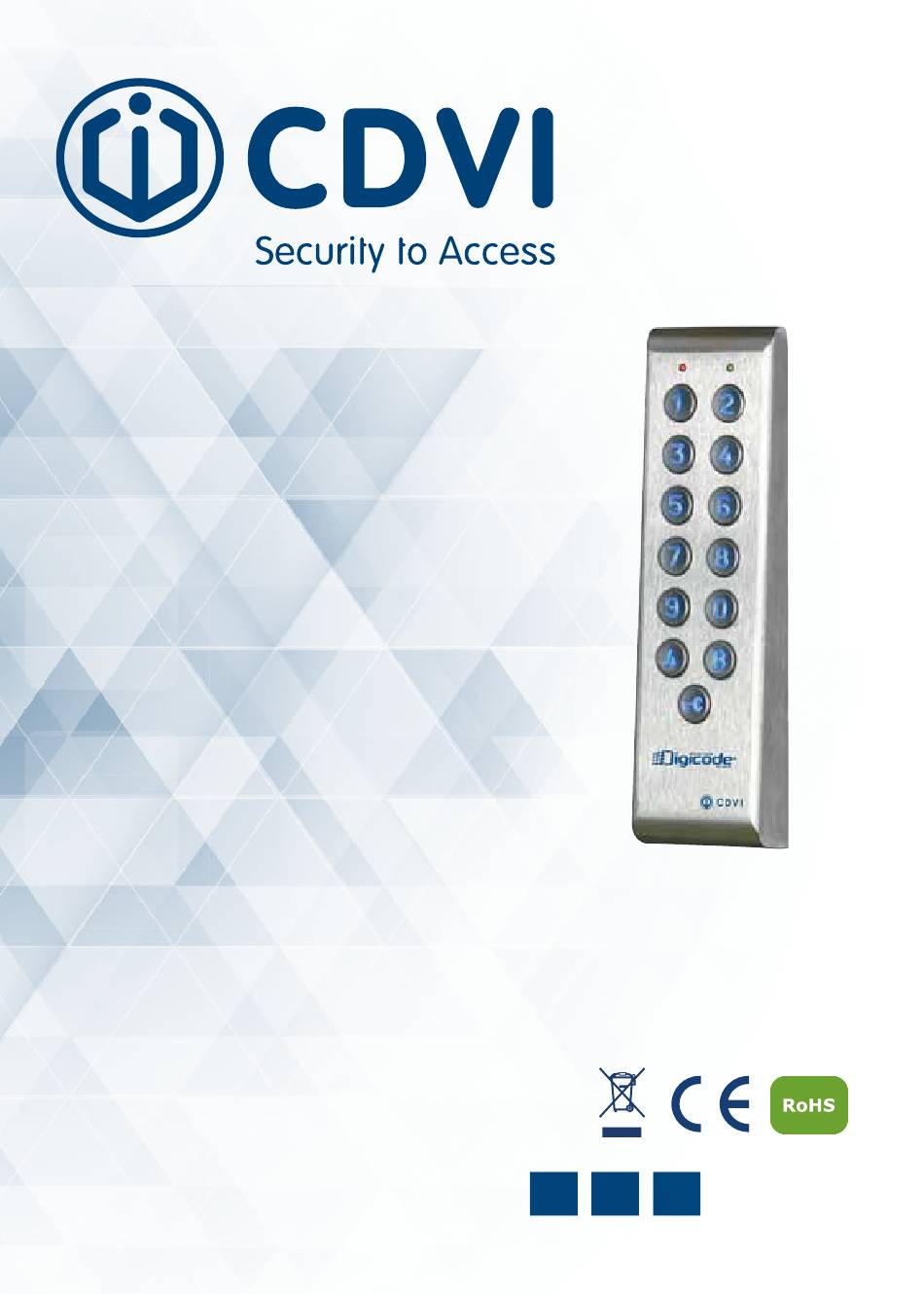

  • Page 1 PROFIL100EINT Keypad PROFIL100EINT...

  • Page 2: Recommended Power Supplies

    PROFIL100EINT Keypad PROFIL100EINT 1] GENERAL INFORMATION GENERAL INFORMATION Construction: Stainless steel Self-contained Surface mount Capacity of 100 user codes of 4 to 6 digits Stored in EEPROM memory Buzzer audible signal Backlit keys LED lights for alarm system 2 dry contact relay outputs...

  • Page 3: Mounting Instructions

    4] MOUNTING INSTRUCTIONS 4] MOUNTING INSTRUCTIONS Once you have made sure that the mounting kit is complete and that you prepared the cables of the Digicode PROFIL100EINT encoded keypad, you can proceed and mount the product. ® Make sure that you have all the appropriate tools (drill, screw drivers and a meter tape...) and follow the mounting instructions for the PROFIL100EINT. Place the back plate...

  • Page 4: Wiring Diagram

    PROFIL100EINT Keypad PROFIL100EINT 5] WIRING DIAGRAM 5] WIRING DIAGRAM Black Input voltage INT1 : INT2 : 12 to 24V ac Code change Memory reset 230V or 12 to 48V dc by the user switch (set the switch (set the switch Purple to ON).
  • Page 5 PROFIL100EINT Keypad PROFIL100EINT Default values - 1 short beep: Keypad powered. replace it by 0 0 0 0 if code - Without codes. - 1 long beep: Data computing length is 4-digits format or - Illumination time: 10 seconds. in programming or access replace it by 0 0 0 0 0 if the - Relay release time: 1 second.

  • Page 6: Changing The Master Code

    PROFIL100EINT Keypad PROFIL100EINT C. Changing the master code ( ex. 0 0 0 0 0 in 5-digits length code ) The master code is used only - A beep is emitted to confirm the user to enter in programming mode. code has been deleted. 1. Enter the master code twice (1 2 3 4 5 default value master code).

  • Page 7: Reset Master Code

    PROFIL100EINT Keypad PROFIL100EINT F. Reset master code I. Audible Feedback On stand-by operating mode, The audible signal is enabled in programming switch dip INT2 to ON. mode and when the relay is energised after a valid code. To enable the audible - Wait 1 second and then switch back INT2.
  • Page 8 PROFIL100EINT Keypad PROFIL100EINT Enter Master code twice 2 x beeps Illumination Time relay 1 Time relay 2 Code length Master code duration 1 x beep = OK 1 x beep = OK 1 x beep = OK 1 x beep = OK...
  • Page 9 PROFIL100EINT Keypad PROFIL100EINT Sub master Buzzer (audible Sub master Reset User codes code 2 feedback) code 1 00-99 1 x beep = OK 1 x beep = OK 1 x beep = OK 1 x beep = OK 4, 5 or 6 digit code...
  • Page 10 PROFIL100EINT Keypad PROFIL100EINT This spread sheet will help you keep track of the user codes programmed in the keypad User User User Code Name Code Name Code Name location location location Relay 1 Relay 2 Reminder From user location 00 to 59.
  • Page 11 CDVI to be defective should be returned under these warranty terms if accompanied by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair or replace the defective product at CDVI premises or at any CDVI approved service center. This warranty does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only if the product is registered, within 1 month from delivery to the final costumer. To obtain full details of this...
  • Page 12 PROFIL100EINT Kodlås PROFIL100EINT 1] PRODUKTSPECIFIKATION Material: Rostfritt stål Kompakt montage Utanpåliggande montage Klarar upp till 100 koder med 4 till 6 siffror Inbyggt EEPROM-minne Ljudindikering Bakgrundbelysta knappar LED indikering för larmsystem 2 potentialfria reläutgångar Tidinställning för reläutgång: 1 till 99 sekunder eller växlande funktion Spänningsmatning: 12-24Vac och 12-48Vdc Strömbörbrukning: 25 till 80mA...
  • Page 13 PROFIL100EINT Kodlås PROFIL100EINT 3] MONTERINGSSATS MONTERINGSSATS Varistor Diax ® T20 Diax nyckel ® 05D 680K Monteringsskruv PROFIL100EINT 4] MONTERING 4] MONTERING Kontrollera att monteringssatsen är komplett och att du förberett kablarna till Digicode PROFIL100EINT ® kodlås innan monteringen påbörjas. Försäkra dig om att du har rätt verktyg tillgängliga (borr, skruvmejsel, måttstock mm) och följ sedan monteringsanvisningarna för PROFIL100EINT kodlås. Sätt kodlåsets bakstycke mot väggen och markera hålens Sätt plastpluggar i de placering med en borrade hålen.
  • Page 14 PROFIL100EINT Kodlås PROFIL100EINT 5] KOPPLINGSSCHEMA 5] KOPPLINGSSCHEMA Svart INT1 : Inspänning Användaren kan INT2 : 12 V till 24 V AC Röd 230 V ändra sin kod Återställning 12 V till 48 V DC själv. (Sätt switchen i (Sätt switchen i ON-läge)
  • Page 15 PROFIL100EINT Kodlås PROFIL100EINT Standard inställningar spänningsatt. - Ändras kodlängden till 4-siffrig - Utan koder. - 1 lång pipsignal = Data blir även masterkoden - Tidsinställd belysning : sparat i programmeringsläge 4-siffrig. 10 sekunder. eller dörr öppnas. - Masterkoden KAN INTE - 2 korta pipsignaler = - Reläslutningstid : 1 sekund.
  • Page 16 PROFIL100EINT Kodlås PROFIL100EINT C. Byt masterkod - Tryck lika många 0 som kodlängden ( t.ex. 0 0 0 0 0 för 5-siffriga koder) Masterkoden används endast till att komma in i programmeringsläget. - En pipsignal bekräftar användarkoden har raderats. 1. Knappa in masterkoden två gånger (Masterkodens standardvärde: 1 2 3 4 5).
  • Page 17 PROFIL100EINT Kodlås PROFIL100EINT F. Återställ masterkod I. Ljudindikering Ändra dipswitch INT2 i standby läge. När du skriver in en giltig kod så får du en ljudindikering, här kan du aktivera - Vänta 1 sekund och växla sedan tillbaks ljudindikering vid varje knapptryckning.
  • Page 18 PROFIL100EINT Kodlås PROFIL100EINT Knappa in masterkoden 2 gånger 2 x pip Tidsinställning Tidsinställning Tidsinställning Kodlängd Masterkod bakgrunds- relä 2 relä 1 belysning 1 x pip 1 x pip 1 x pip 1 x pip 1 x pip 10-99 sek 4, 5 eller 6...
  • Page 19 PROFIL100EINT Kodlås PROFIL100EINT Återställa Programmera Undermaster- Undermaster- Ljudindikering masterkod och användarkoder kod 1 kod 2 användarkod 00-99 1 x pip 1 x pip 1 x pip 1 x pip 4, 5 eller 6 siffror 0 = stäng av Knappa först in...
  • Page 20 PROFIL100EINT Kodlås PROFIL100EINT Anteckningar - Lista över användarkoder Plats Namn Plats Namn Plats Namn Reläutgång 1 Reläutgång 2 Plats 00 till plats 59. Plats 60 till plats 99. cdvigroup.com...
  • Page 21 ändrats eller manipulerats. Endast produkter godkända från CDVI som är deffekta, kan returneras enligt dessa villkor. Produkten skall skickas med ett RMA nummer (returnummer) som tillhandahålls av CDVI. CDVI skall efter eget val, reparera eller ersätta den defekta produkten på CDVI egen fabrik, eller enligt CDVI auktoriserat servicecenter. Denna garanti täcker inte...
  • Page 22 PROFIL100EINT Kodelås PROFIL100EINT 1] PRODUKTSPECIFIKATION Materiale: Rustfrit stål Kompakt montering Overflademontering Kapacitet: Op til 100 brugerkoder på 4 til 6 tegn Indbygget EEPROM-hukommelse Brummer hørbart signal Baggrundsbelyste knapper LED-lys til alarmsystem 2 potentialfri relæudgange Tidsindstilling til relæudgang: 1 til 99 sekunder eller toggle-tilstand Spænding:...
  • Page 23 PROFIL100EINT Kodelås PROFIL100EINT 3] MONTERINGSKIT Varistor T20 Diax® nøgle Diax® skrue (M5x8) PROFIL100EINT 4 4 ] MONTERINGSVEJLEDNING ] MONTERINGSVEJLEDNING Når du har sikret dig, at monteringskittet er komplet, og du har klargjort kablerne til Digicode® PROFIL100EINT-kodelåsen, kan du fortsætte og montere produktet. Sørg for, at du har det nødvendige værktøj (bor, skruetrækker og et målebånd), og følg monteringsvejledningen til PROFIL100EINT. Anbring låsens bagplade på væggen og marker med en pen Før kablet fra...
  • Page 24 PROFIL100EINT Kodelås PROFIL100EINT 5] KOBLINGSSKEMA KOBLINGSSKEMA Sort INT1 : Input-spænding Brugeren kan INT2 : 12 til 24V AC selv ændre Nulstil. Rød 230V eller 12 til 48V DC sin kode. (Kontakten (Kontakten skal være i Lilla skal være i ON-position).
  • Page 25 PROFIL100EINT Kodelås PROFIL100EINT Standardindstillinger - 1 kort bip: Kodelås er Udskift koden med 0 0 0 0, hvis - Uden koder. tilsluttet strøm. kodelængden er 4-cifret, erstat - Belysningstid: 10 sekunder. - 1 langt bip: Data behandles, den med 0 0 0 0 0, hvis koden er - Relæ-frigivelsestid: 1 sekund.
  • Page 26 PROFIL100EINT Kodelås PROFIL100EINT C. Skift masterkode ( ex. 0 0 0 0 0 for at slette en 5-cifret kode) Masterkoden bruges kun for at få adgang - 1 bip bekræfter, at brugerkoden er slettet. til programmeringstilstand. 1. Indtast masterkoden 2 gange Bemærk: (1 2 3 4 5 standardværdi masterkode). Hvis en brugerkode allerede er programmeret...
  • Page 27 PROFIL100EINT Kodelås PROFIL100EINT F. Nulstil masterkode I. Hørbar feedback INT2-kontakten sættes på standby- Lydsignalet er aktiveret i programmerings- tilstand. tilstand, og når en gyldig kode indtastes. - Vent 1 sekund, og sæt derefter For at aktivere hørbar feedback ved hvert INT2-kontakten tilbage. tryk på en tast: - Der udsendes 1 bip.
  • Page 28 PROFIL100EINT Kodelås PROFIL100EINT Indtast masterkoden 2 gange 2 x bip Tidsindstilling Tidsindstilling Tidsindstilling Baggrunds- Kodelængde Masterkode Relæ 1 Relæ 2 belysning 1 x bip = OK 1 x bip = OK 1 x bip = OK 1 x bip = OK 1 x bip = OK 10-99 sek.
  • Page 29 PROFIL100EINT Kodelås PROFIL100EINT Undermaster- Summer (hørbar Undermaster- Nulstil Brugerkoder kode 2 feedback) kode 1 00-99 1 x bip = OK 1 x bip = OK 1 x bip = OK 1 x bip = OK 4, 5 eller 6 0 = summer cifre slået fra...
  • Page 30 PROFIL100EINT Kodelås PROFIL100EINT Med skemaet her kan du holde styr på de brugerkoder, der er programmeret på tastaturet. Bruger- Bruger- Bruger- Kode Navn Kode Navn Kode Navn placering placering placering Relæ 1 Relæ 2 Bemærk: Fra brugerplacering 00 til 59.
  • Page 31 CDVI garanterer, at dette produkt er fri for defekter i materiale og udførelse, når det er installeret i over- ensstemmelse med producentens instruktioner og ikke er blevet ændret eller manipuleret. Kun produkter godkendt af CDVI, som er defekte, kan returneres under disse garantibetingelser. Produktet skal sendes med et RMA-nummer (Return Material Authorization Number) leveret af CDVI. CDVI skal efter eget valg re- parere eller erstatte det defekte produkt på CDVIs egen fabrik eller et CDVI-godkendt servicecenter. Denne garanti dækker ikke skader, der skyldes en ulykke, forkert brug, misbrug eller forsømmelse. Denne garanti er kun gyldig, hvis produktet er registreret senest en måned efter levering til slutkunden. For fuldstændig information om denne garanti og for at registrere produktet for at udløse den «begrænsede levetidsgaranti», skal du udfylde det vedlagte registreringsbevis og returnere det, enten via e-mail eller post, til det nærme- ste CDVI-kontor eller registrere produktet online på www.cdvigroup.com. Reparation eller ombytning af det defekte produkt er de eneste to alternativer, der findes. CDVI er ikke ansvarlig for nogen skader eller følge- skader. Under ingen omstændigheder kan den samlede gæld overstige produktets købspris. Du kan finde dit lokale CDVI-kontor online ved at besøge www.cdvigroup.com eller på bagsiden af i nstallationshåndbogen. GARANTI-ANSVARSFRASKRIVELSE: Med undtagelse af det ovenfor anførte giver CDVI ingen garantier, hverken udtrykkelige eller underforståede, og uanset hvilken grund, hvad enten det drejer sig om produktets tilstand, transport, salgbarhed eller egnethed til et bestemt formål. 7] NOTER *Se betingelser for begrænset levetidsgaranti cdvigroup.com...
  • Page 32 Extranet : CDVI_IM PROFIL100EINT CMYK A5 EN-SE-DK 01 CDVI Group FRANCE (Headquarters) Phone: +33 (0) 1 48 91 01 02 CDVI FRANCE + EXPORT +33 (0) 1 48 91 01 02 www.cdvi.com CDVI AMERICAS [CANADA - USA] +1 (450) 682 7945 www.cdvi.ca...
