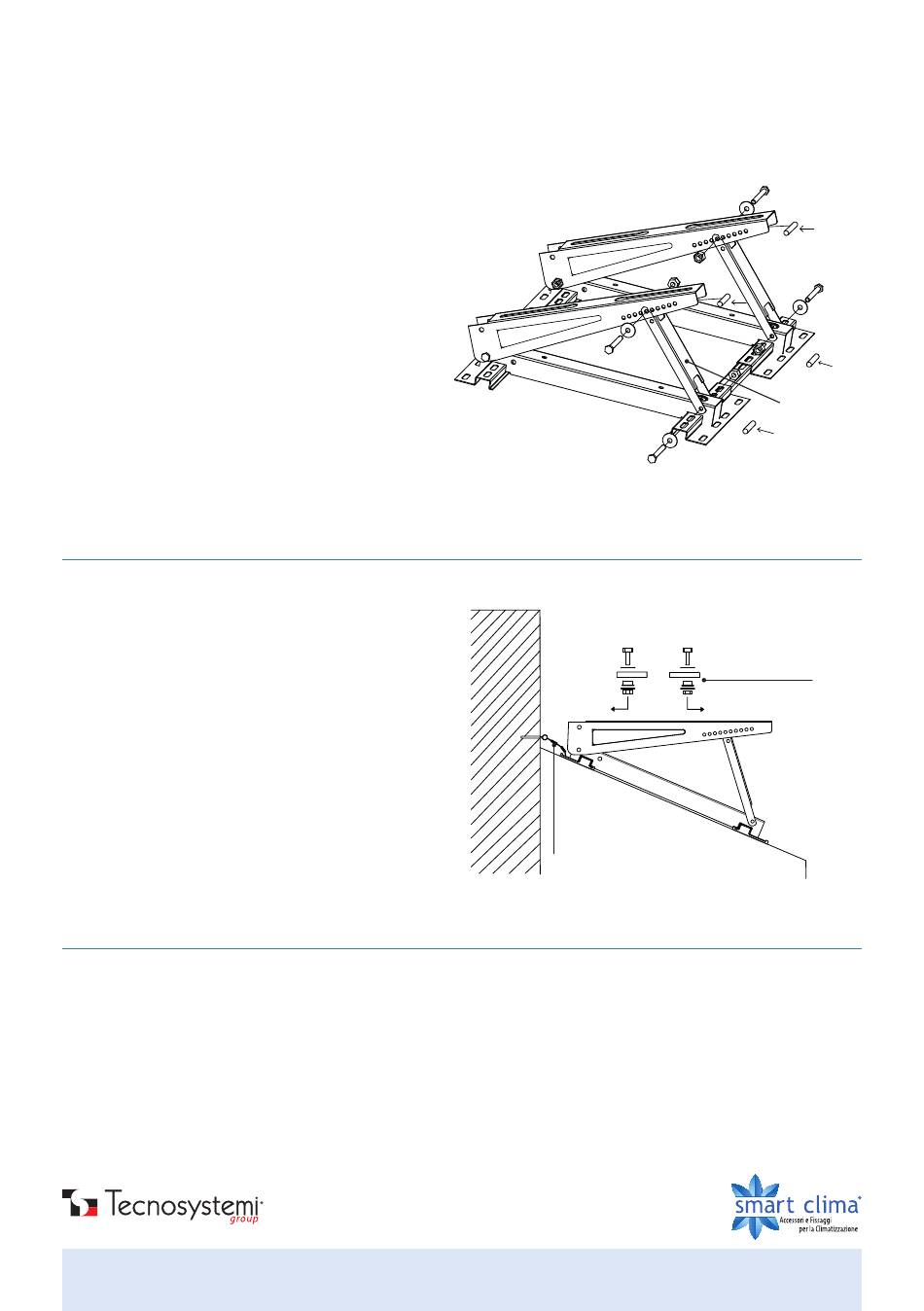

STEP 4
Fissare leggermente in uno dei 3 fori esistenti sul braccio
porta mensola "C" il puntone da tetto "E", inserire
all'interno il tubicino antideformazione Ø46x12 e fissare
leggermente il tutto con parte dei particolari "H", fare
scorrere il puntone. Da tetto e all'interno della mensola
"D", scegliere nella scaletta dei fori l'inclinazione
desiderata, inserire il tubicino Ø46x12 quindi fissare il
tutto con il restante dei particolari "H", stringere tutti i
bulloni.
Lightly secure the roof strut "E" in one of the 3 holes
on the shelf support arm "C", insert the Ø46x12 anti-
deformation tube inside and secure it all lightly using part
of the components "H"; slide the roof strut and, inside the
shelf "D", choose the hole for the desired inclination, insert
the Ø46x12 tube and then secure it all using the rest of the
components "H"; tighten all the bolts.
STEP 5
Ancorate tramite il particolare "I" la staffa il più possibile
vicino ad un muro o ad un camino.
Inserire la rondellina antivibrante "M" nell'asola e farla
scorrere nella posizione desiderata.
Montare la motocondensante e fissare il tutto con il
particolare "M".
"Using part "I", anchor the bracket as close as possible to a
wall or a chimney.
Insert the anti-vibration washer "M" in the slot and slide it to
the desired position.
Install the condensing unit and secure it all using part ""M". "
ATTENZIONE! Si consiglia l'installazione in zone riparate dal vento, il più vicino possibile ad un muro per
il fissaggio della staffa come da disegno. Nelle zone dove il vento può raggiungere gli 80Km/h bisogna
provvedere all'ancoraggio della stessa al tetto onde evitare l'eventuale ribaltamento dell'insieme.
WARNING! It is recommended to install in areas sheltered from the wind, as close as possible to a wall in order to
be able to secure the bracket as shown in the drawing. In areas where the wind can reach a speed of 80Km/h, it is
necessary to anchor it to the roof to prevent it from tipping over.
