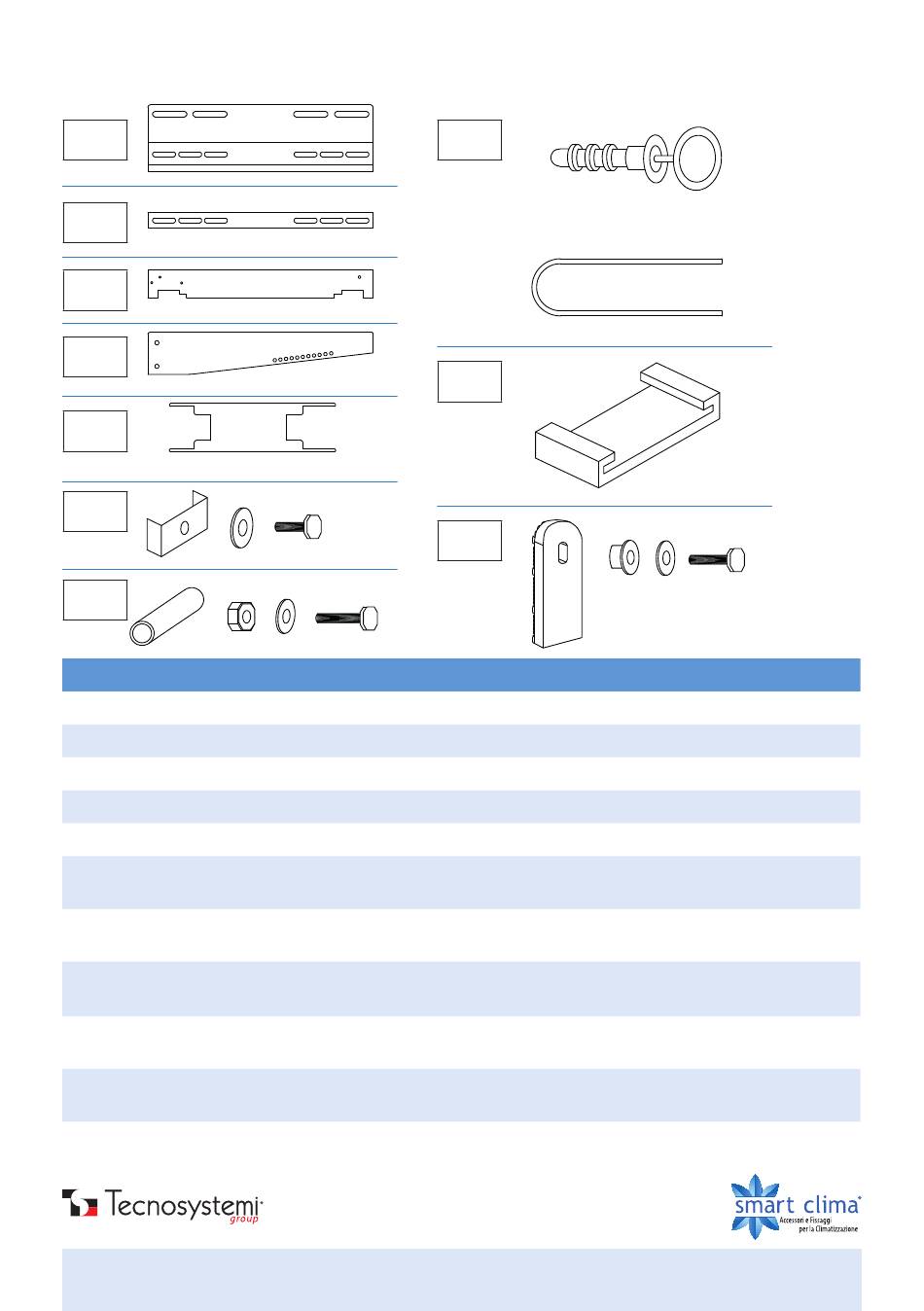

COMPONENTI
A
B
C
D
E
F / G
H
RIF. DESCRIZIONE / DESCRIPTION
A
4 piastre di supporto
B 2 particolari di collegamento
C 2 bracci portamensola
D 2 mensole
E 2 puntoni
4 bulloni M8x15,4 rondelle 24x24 piastre 50x22x13M8
F
/ 4 bolts M8x15, 4 washers 24x2, 4 plates 50x22x13M8
4 bulloni M8x35, 4 rondelle 24x2
G
/ 4 bolts M8x35, 4 washers 24x2
6 tubicini 10x50, 6 rondelle 14x1, 6 dadi M6, 6 bulloni 6x65
H
/ 6 tubes 10x50, 6 washers 14x1, 6 nuts M6, 6 bolts 6x65"
2 tasselli con occhiolo 8x70, 2 fili per ancoraggio
I
/ 2 dowels with eyelet 8x70, 2 wires for anchoring
8 gommini da tetto
L
/ 8 rubber roof seals
4 bulloni M 8 x35, 4 dadi M8, 4 rondella 24x2, n°1 kit antivibranti: 2 Hard + 2 Soft
M
/ 4 bolts M 8 x35, 4 nuts M8, 4 washers 24x2, 1 anti-vibration kit: 2 Hard + 2 Soft
2
/ COMPONENTS
/ support plate
/ connection parts
/ shelf support arms
/ shelves
/ struts
I
L
M
