Kicker KX700.5 Benutzerhandbuch

Herzlichen Glueckwunsch zum
Kauf des KICKER
Bitte heben sie fuer Ihre Garantie den
Kassenzettel auf und tragen Sie die
Daten Ihres Einkaufs ein.
Installation . . . in 3 Schritten 1, 2, 3
1. Einbau Der Kicker Verstärker muss ordnungsgemäss plaziert werden. Die Kontrollen auf der
Vorderseite des Verstärkers müssen für die Justierung zugänglich sein. Stellen Sie sicher, dass sich
hinter der Fläche, an denen Sie die Schrauben befestigen nichts befindet. Sie benötigen einen Platz,
der mindestens 10 cm für die Belüftung bietet. Stellen Sie den Verstärker in einem Ort befreit von
direktem Kontakt mit Wasser auf. Zur Installation bohren Sie vier Löcher mit Hilfe eines 3mm Bits und
benutzen Sie dazu die mitgelieferten # 8 Schrauben.
2. Verkabelung Klemmen Sie die Autobatterie ab, um einen elektrischen Schock erhalten zu
vermeiden. Verbinden Sie das 4 GA Erdungskabel mit dem Verstärker.
Verbinden Sie das Tonsignal mit dem Verstärker mit einem Paar gedrillter RCA Kabel. Wenn Sie nur
ein Paar von RCA Eingangskabeln benutzen, verbinden Sie diese mit dem AMP 1 Eingang. Verlassen
Sie die Gummistiefel auf dem AMP 2 und SUB RCA Eingaben. Alle fünf MX700.5 Kanäle werden
arbeiten mit einem einzelnen Paar RCA Eingabekabel; das Regiepult wird nicht bedienen. Vermeiden
Sie dass die RCA Kabel andere Kabel berühren. Sollten sich die Kabel kreuzen, achten Sie darauf,
dass dies im 90 Grad Winkel erfolgt.
Installieren Sie eine Sicherung an dem Stromkabel zwischen der Batterie und dem Verstärker, wobei
der Abstand zur Batterie höchstens 45 cm betragen sollte. Sollten Sie den Verstärker ausbauen, sollte
das Erdungskabel zuletzt entfernt werden. Gehen Sie in umgekehrter Reihenfolge zur Installation vor.
Bezüglich der Kabel richten Sie sich nach den Empfehlungen aus dem Schaubild.
ModellMX700.5
MX.5VERSTÄRKER
2
MX.5SerieMarineVerstärker
BenutzerHandBuch
FünfKanalModell: MX700.5
__________________________
Authorisierter Kicker Händler:
__________________________
Einkaufsdatum:
MX700.5
__________________________
VerstärkerModellNummer:
__________________________
VerstärkerSerienNummer:

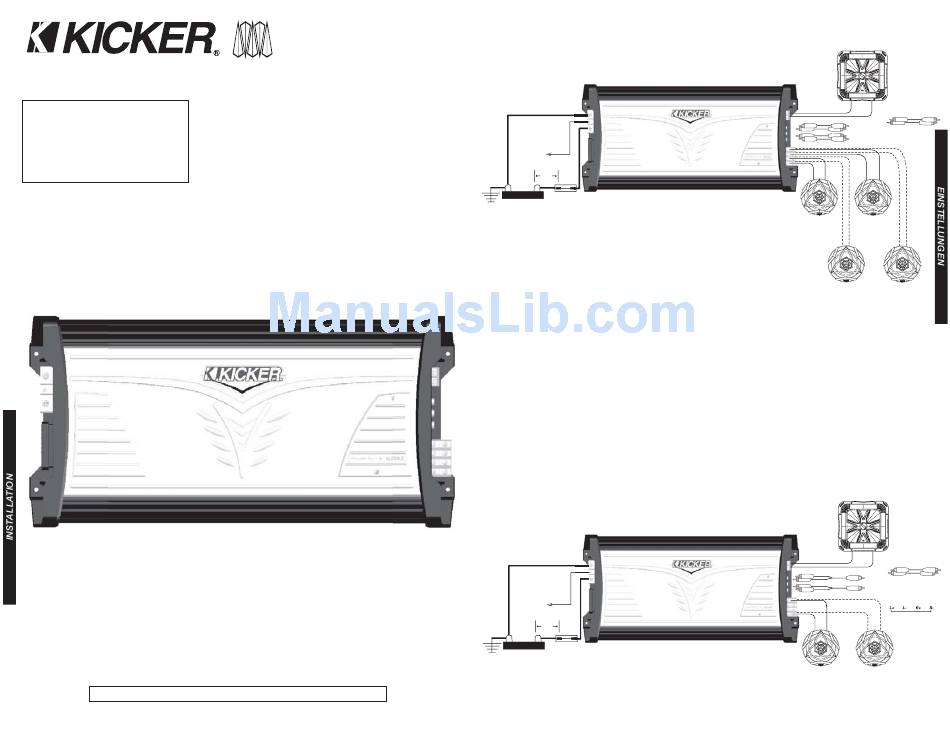

Abbildung 1
Der abgedichtete Oberteilunterausschuss
schützt die Steuerungen von Wasserschaden.
Sicherung90A Strom-ErdungsKabel 4GA
Minimum Impedanz von 2 Ohm im SUB Kanal und 2 Ohm pro
Minimum impedance of 2 ohms in the Subwoofer Channel
Kanal im Stereo Kanäle.
and 2 ohms per channel in stereo operation of the AMPs
Fernbedienung
Remote
Turn-On
(45cm)
18"
Erde
Ground oder weniger Or Less
Sicherung
+12V
Fuse
Batterie
Battery
3. Einstellungen Die folgenden Schaubilder zeigen die gängigen Einstellungen für Ihren Kicker MX
Verstärker.
Betrieb von 4 Kanälen (Stereo) mit SUB Kanal Dieser MX Verstärker ist geeignet mit einer minimum
Impedanz von 2 Ohm pro Kanal im Stereo Betrieb und 2 Ohm im SUB Kanal. Siehe Abildung 2.
Betrieb von 3 Kanäle (2 mal Mono und SUB) Die AMP 1 und AMP 2 Verstärker der Serie MX.5 sind
geeignet mit einer minimum Impedanz von 4 Ohm im Mono Betrieb und 2 Ohm im SUB Kanal zu
laufen. Sie müßen zwei RCA Y Adapter für diese Konfiguration haben. Siehe Abildung 3.
Minimum Impedanz von 2 Ohm im SUB Kanal und 2 Ohm pro
Minimum impedance of 2 ohms in the Subwoofer Channel
Kanal im Stereo Kanäle.
and 2 ohms per channel in stereo operation of the AMPs
Fernbedienung Remote
Turn-On
(45cm)
18"
oder weniger
Erde Or Less
Ground
+12V Sicherung
Fuse
Batterie
Battery
Anmerkung: Um die besten Ergebnisse zu erzielen, benutzen Sie nur Originalzubehörteile und Kabel von KICKER. Alle Beschreibungen zu
den Abbildungen können sich verändern. Für mehr Informationen besuchen Sie bitte die Internetseite: www.kicker.com
Abbildung 2
Monolautsprecher SUB
Mono Speaker
Kanal
Subwoofer Channel
-
+
Signaleingang SUB
Signal In Subwoofer
(Sonderausstattung)
(Optional)
Signaleingang AMP 2 Signal In AMP 2
Signaleingang AMP 1 Signal In AMP 1
- -
+ +
Rechter
Linker Lautsprecher
Left Speaker AMP 1 Right Speaker AMP 1
Lautsprecher
AMP 1
AMP 1
- -
+ +
Rechter Lautsprecher
Linker Lautsprecher
Left Speaker AMP 2 Right Speaker AMP 2
AMP 2
AMP 2
Abbildung 3
Monolautsprecher SUB
Mono Speaker
Kanal
Subwoofer Channel
-
+
Signaleingang SUB
(Sonderausstattung) Signal In Subwoofer
(Optional)
Signaleingang AMP 2 (Linker Kanal)
Signal In AMP 2 (Left)
RCA Y-Adapters
Signaleingang AMP 1 (Rechter Kanal)
Signal In AMP 1 (Right)
Brueckenverkabelung
- -
+ +
Rechter Lautsprecher Linker Lautsprecher
Right Speaker AMP 1 Left Speaker AMP 2
AMP 1
AMP 2
3
