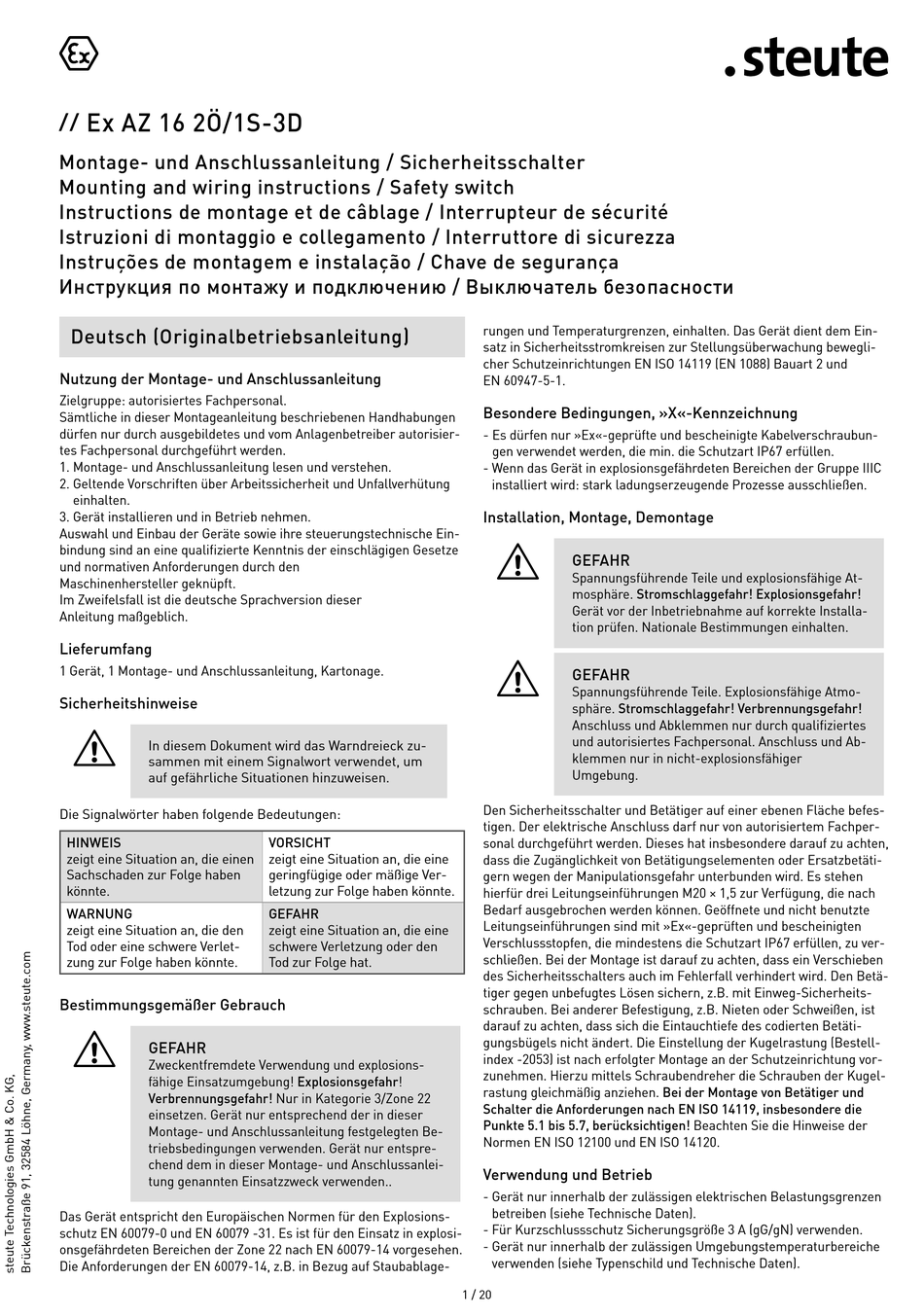

steute Ex AZ 16 2O/1S-3D Mounting And Wiring Instructions

Ex AZ 16 2Ö/1S-3D
//
Montage- und Anschlussanleitung / Sicherheitsschalter

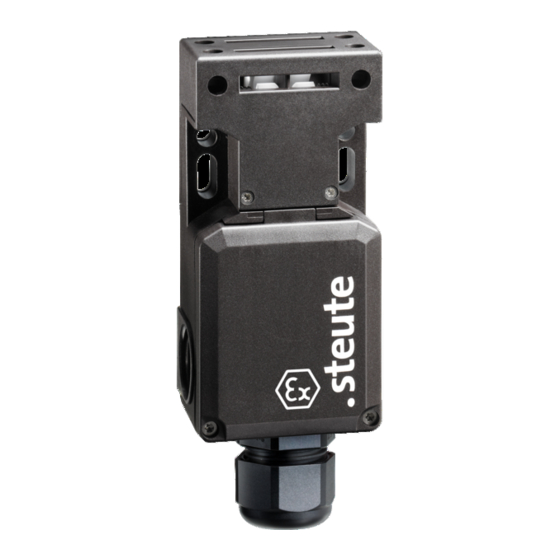

Mounting and wiring instructions / Safety switch
Instructions de montage et de câblage / Interrupteur de sécurité
Istruzioni di montaggio e collegamento / Interruttore di sicurezza
Instruções de montagem e instalação / Chave de segurança
Инструкция по монтажу и подключению / Выключатель безопасности
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr!
Verbrennungsgefahr! Nur in Kategorie 3/Zone 22
einsetzen. Gerät nur entsprechend der in dieser
Montage- und Anschlussanleitung festgelegten Be-
triebsbedingungen verwenden. Gerät nur entspre-
chend dem in dieser Montage- und Anschlussanlei-
tung genannten Einsatzzweck verwenden..
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN 60079-0 und EN 60079 -31. Es ist für den Einsatz in explosi-
onsgefährdeten Bereichen der Zone 22 nach EN 60079-14 vorgesehen.
Die Anforderungen der EN 60079-14, z.B. in Bezug auf Staubablage-
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
rungen und Temperaturgrenzen, einhalten. Das Gerät dient dem Ein-
satz in Sicherheitsstromkreisen zur Stellungsüberwachung bewegli-
cher Schutzeinrichtungen EN ISO 14119 (EN 1088) Bauart 2 und
EN 60947-5-1.
Besondere Bedingungen, »X«-Kennzeichnung
- Es dürfen nur »Ex«-geprüfte und bescheinigte Kabelverschraubun-
gen verwendet werden, die min. die Schutzart IP67 erfüllen.
- Wenn das Gerät in explosionsgefährdeten Bereichen der Gruppe IIIC
installiert wird: stark ladungserzeugende Prozesse ausschließen.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und Ab-
klemmen nur in nicht-explosionsfähiger
Umgebung.
Den Sicherheitsschalter und Betätiger auf einer ebenen Fläche befes-
tigen. Der elektrische Anschluss darf nur von autorisiertem Fachper-
sonal durchgeführt werden. Dieses hat insbesondere darauf zu achten,
dass die Zugänglichkeit von Betätigungselementen oder Ersatzbetäti-
gern wegen der Manipulationsgefahr unterbunden wird. Es stehen
hierfür drei Leitungseinführungen M20 × 1,5 zur Verfügung, die nach
Bedarf ausgebrochen werden können. Geöffnete und nicht benutzte
Leitungseinführungen sind mit »Ex«-geprüften und bescheinigten
Verschlussstopfen, die mindestens die Schutzart IP67 erfüllen, zu ver-
schließen. Bei der Montage ist darauf zu achten, dass ein Verschieben
des Sicherheitsschalters auch im Fehlerfall verhindert wird. Den Betä-
tiger gegen unbefugtes Lösen sichern, z.B. mit Einweg-Sicherheits-
schrauben. Bei anderer Befestigung, z.B. Nieten oder Schweißen, ist
darauf zu achten, dass sich die Eintauchtiefe des codierten Betäti-
gungsbügels nicht ändert. Die Einstellung der Kugelrastung (Bestell-
index -2053) ist nach erfolgter Montage an der Schutzeinrichtung vor-
zunehmen. Hierzu mittels Schraubendreher die Schrauben der Kugel-
rastung gleichmäßig anziehen. Bei der Montage von Betätiger und
Schalter die Anforderungen nach EN ISO 14119, insbesondere die
Punkte 5.1 bis 5.7, berücksichtigen! Beachten Sie die Hinweise der
Normen EN ISO 12100 und EN ISO 14120.
Verwendung und Betrieb
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Für Kurzschlussschutz Sicherungsgröße 3 A (gG/gN) verwenden.
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
1 / 20
