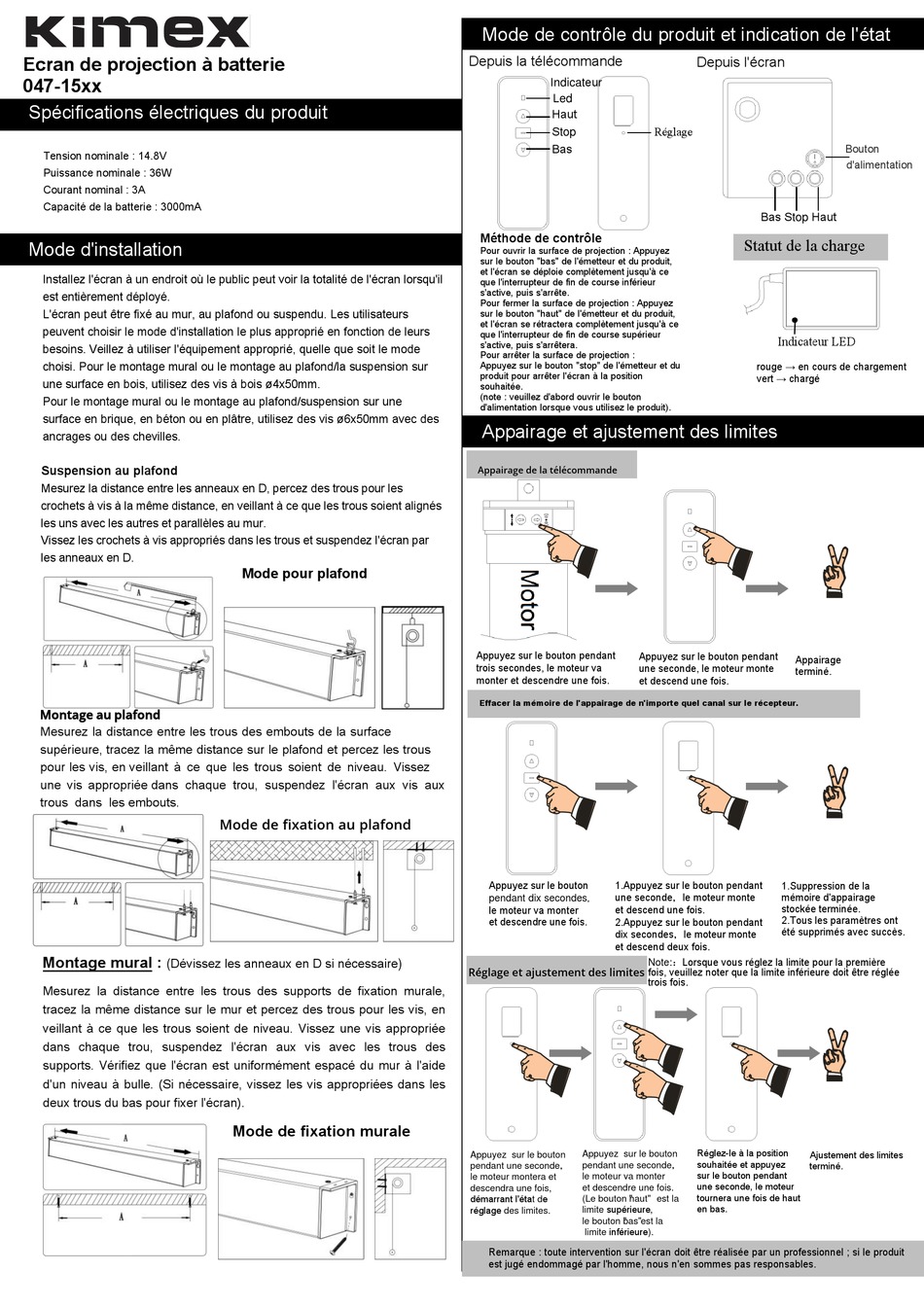

Kimex 047-15 Series User Manual

Ecran de projection à batterie
047-15xx
Spécifications électriques du produit
Tension nominale : 14.8V
Puissance nominale : 36W
Courant nominal : 3A
Capacité de la batterie : 3000mA
Mode d'installation
Installez l'écran à un endroit où le public peut voir la totalité de l'écran lorsqu'il
est entièrement déployé.
L'écran peut être fixé au mur, au plafond ou suspendu. Les utilisateurs
peuvent choisir le mode d'installation le plus approprié en fonction de leurs
besoins. Veillez à utiliser l'équipement approprié, quelle que soit le mode
choisi. Pour le montage mural ou le montage au plafond/la suspension sur
une surface en bois, utilisez des vis à bois ø4x50mm.
Pour le montage mural ou le montage au plafond/suspension sur une
surface en brique, en béton ou en plâtre, utilisez des vis ø6x50mm avec des
ancrages ou des chevilles.
Suspension au plafond
Mesurez la distance entre les anneaux en D, percez des trous pour les
crochets à vis à la même distance, en veillant à ce que les trous soient alignés
les uns avec les autres et parallèles au mur.
Vissez les crochets à vis appropriés dans les trous et suspendez l'écran par
les anneaux en D.
Montage au plafond
Mesurez la distance entre les trous des embouts de la surface
supérieure, tracez la même distance sur le plafond et percez les trous
pour les vis, en veillant à ce que les trous soient de niveau. Vissez
une vis appropriée dans chaque trou, suspendez l'écran aux vis aux
trous dans les embouts.
Montage mural :
(Dévissez les anneaux en D si nécessaire)
Mesurez la distance entre les trous des supports de fixation murale,
tracez la même distance sur le mur et percez des trous pour les vis, en
veillant à ce que les trous soient de niveau. Vissez une vis appropriée
dans chaque trou, suspendez l'écran aux vis avec les trous des
supports. Vérifiez que l'écran est uniformément espacé du mur à l'aide
d'un niveau à bulle. (Si nécessaire, vissez les vis appropriées dans les
deux trous du bas pour fixer l'écran).
Mode pour plafond
Mode de fixation au plafond
Mode de fixation murale
Mode de contrôle du produit et indication de l'état
Depuis la télécommande
Indicateur
Led
Haut
Stop
Bas
Méthode de contrôle
Pour ouvrir la surface de projection : Appuyez
sur le bouton "bas" de l'émetteur et du produit,
et l'écran se déploie complètement jusqu'à ce
que l'interrupteur de fin de course inférieur
s'active, puis s'arrête.
Pour fermer la surface de projection : Appuyez
sur le bouton "haut" de l'émetteur et du produit,
et l'écran se rétractera complètement jusqu'à ce
que l'interrupteur de fin de course supérieur
s'active, puis s'arrêtera.
Pour arrêter la surface de projection :
Appuyez sur le bouton "stop" de l'émetteur et du
produit pour arrêter l'écran à la position
souhaitée.
(note : veuillez d'abord ouvrir le bouton
d'alimentation lorsque vous utilisez le produit).
Appairage et ajustement des limites
Appairage de la télécommande
Appuyez sur le bouton pendant
trois secondes, le moteur va
monter et descendre une fois.
Effacer la mémoire de l'appairage de n'importe quel canal sur le récepteur.
Appuyez sur le bouton 1.Appuyez sur le bouton pendant
une seconde，le moteur monte
pendant dix secondes,
et descend une fois.
le moteur va monter
et descendre une fois. 2.Appuyez sur le bouton pendant
dix secondes，le moteur monte
et descend deux fois.
Réglage et ajustement des limites
Appuyez sur le bouton Appuyez
pendant une seconde，
pendant une seconde，
le moteur montera et le moteur va monter
et descendre une fois.
descendra une fois,
démarrant l'état de
(Le bouton " h aut" est la
limite supérieure,
réglage des limites.
le bouton " b as" est la
limite inférieure).
Remarque : toute intervention sur l'écran doit être réalisée par un professionnel ; si le produit
est jugé endommagé par l'homme, nous n'en sommes pas responsables.

Depuis l'écran
Réglage
Bas Stop Haut
上
Statut de la charge
Indicateur LED
rouge → en cours de chargement
vert → chargé
Appuyez sur le bouton pendant
Appairage
une seconde, le moteur monte
terminé.
et descend une fois.
1.Suppression de la
mémoire d'appairage
stockée terminée.
2.Tous les paramètres ont
été supprimés avec succès.
2.
Note:：Lorsque vous réglez la limite pour la première
fois, veuillez noter que la limite inférieure doit être réglée 
trois fois.
Réglez-le à la position
sur le bouton
souhaitée et appuyez
sur le bouton pendant
une seconde, le moteur
tournera une fois de haut
en bas.
Bouton
d'alimentation
Ajustement des limites
terminé.
