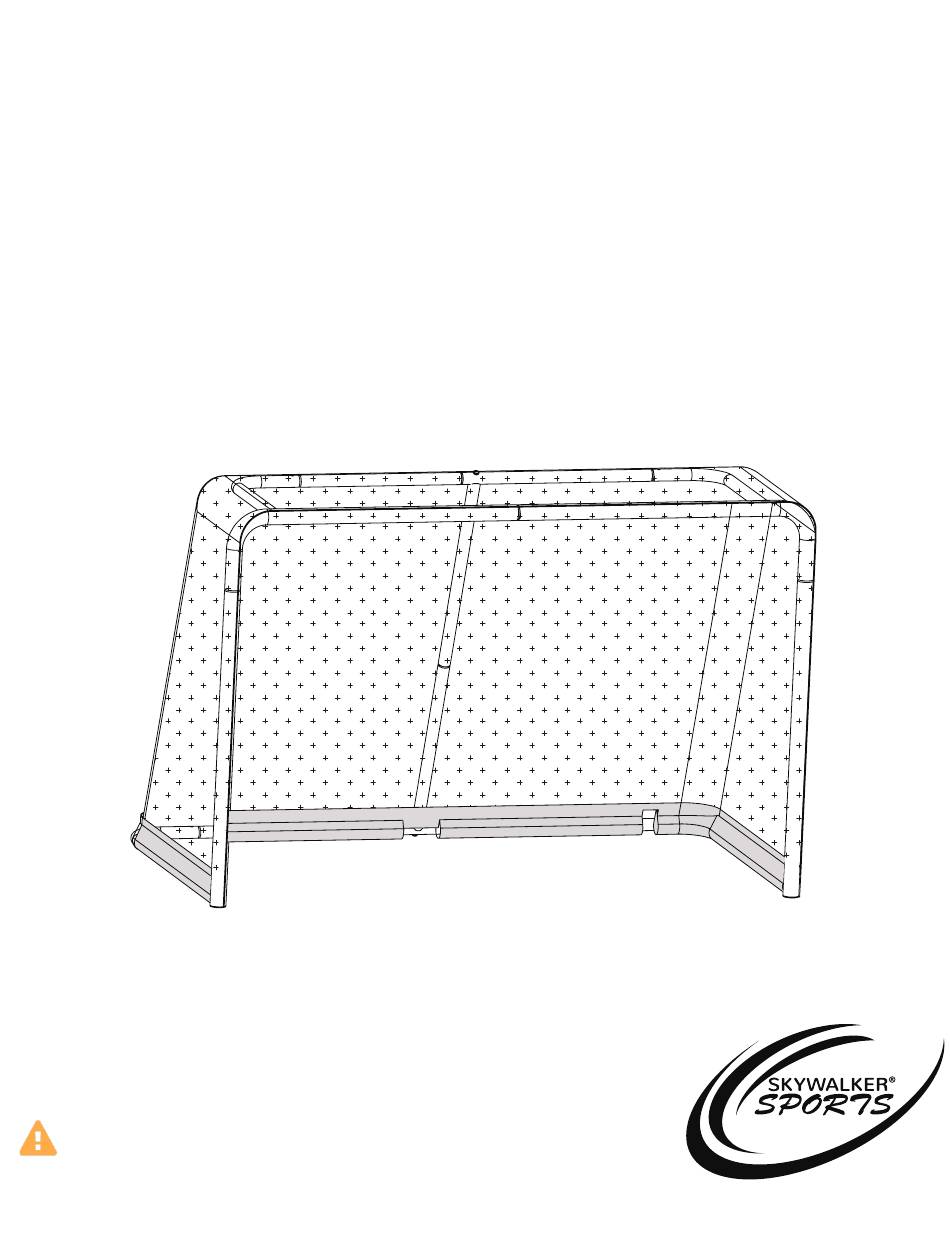

ASSEMBLY, MAINTENANCE, &
USER MANUAL
MODEL #SSHG6400
WARNING
Read all precautions and instructions in
this manual before using this equipment.
Skywalker Holdings LLC
Save this manual for future reference.
P.O. Box 574, Brigham City, UT 84302

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SSHG6400 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for skywalker sports SSHG6400

Summary of Contents for skywalker sports SSHG6400

  • Page 1 ASSEMBLY, MAINTENANCE, & USER MANUAL MODEL #SSHG6400 WARNING Read all precautions and instructions in this manual before using this equipment. Skywalker Holdings LLC Save this manual for future reference. P.O. Box 574, Brigham City, UT 84302...

  • Page 2: Table Of Contents

    HEY WE'VE GOT SOMETHING REALLY IMPORTANT TO SAY And that is, Skywalker Sports belongs to a family of brands focused on providing active products. Check us out online! We've got assembly videos (for those of you who prefer movies over books), FAQs (so you know you're not the only one who needs help) , additional products (including trampolines, sports, fitness, and playground equipment), and most importantly, find us on social media! Because we want to be your friend.

  • Page 3: Part List

    BEFORE YOU BEGIN Thanks for choosing Skywalker Sports! We’re just as excited as you are to help your family live an active (but most importantly FUN) lifestyle. This model is one of our favorites, and we’re confident you’ll love it too. We want to make things easier for you, so we have listed all the important information that you (and your little outdoor adventurers) need to know.

  • Page 4: Part Identification

    PART IDENTIFICATION Before you begin, take a look at the drawings below to make sure you have all the parts. The numbers in the squares to the left (key numbers) will help you identify the parts during assembly. Top Front Corner Tube Top Front Corner Tube Front Side Post Female (red) (x1)
  • Page 5 Black Plastic Cap M8X55mm Button Net (x1) (x2) (pre-installed) Bolt (x2) M8 Arc Washer M8X45mm Button M8 Locknut (x4) (x6) Bolt (x4) Hex Key (x1) Wrench (x1) Rope (x1) Zip Ties (x4)

  • Page 6: Exploded Drawing

    EXPLODED DRAWING (13) (15) (18) (17) (17) (22) (16) (16) (22) (18) (17) (21) (11) (10) (22) (17) (17) (15) (18) (16) (22) (12) (16) (17) (18) (12)

  • Page 7: Assembly

    ASSEMBLY READ THIS BEFORE YOU BEGIN • We’ve provided some tools to help with assembly, but you’re more than welcome to use your own • The assembly steps refer to parts by their descriptions and key numbers (see the part list on page 3) •...
  • Page 8 ASSEMBLY STEP 3 Slide the free end of the Top Front Corner Tube Female (2) and the free end of the Top Front Corner Tube Male (3) together making sure the push button fully clicks into place. STEP 4 Now, attach an Upper Corner Tube (6) to the small end of the Top Middle Tube Female (7), attach the remaining Upper Corner Tube (6) to the Top Middle Tube Male (8).
  • Page 9 STEP 5 Now slide the free end of the Top Middle Tube Female (7) onto the free end of the Top Middle Tube Male (8) making sure to align the holes. (You will secure in later step) Align two holes STEP 6 Place the Upper Corner Tube (6) assembly you just created onto the Top Front Corner Tube Female (2)
  • Page 10 ASSEMBLY STEP 7 Slide the straight end of the two Bottom Corner Tubes (9) through the sleeves of the Net (13) in the locations A and B as shown below. Net (x1) Bottom Corner Tube (x2) STEP 8 Slide the Bottom Middle Tube Female (10) onto the Bottom Middle Tube Male (11) making sure to align the holes.
  • Page 11 STEP 9 Now, slide the Bottom Middle Tube Female (10) and the Bottom Middle Tube Male (11) through the sleeves of the Net (13) in locations C and D as shown. Connect the Middle Tubes (10)(11) to the Bottom Corner Tubes (9) located in the corner sleeves (11) (10)
  • Page 12 ASSEMBLY STEP 11 Connect the Top Middle Upright Tube Female (4) and the Lower Middle Upright Tube Male (5) making sure the push button fully clicks into place. Top Middle Lower Middle Upright Tube Upright Tube Male Female (x1) (x1) STEP 12 Place the free end of the Top Middle Upright Tube Female (4) onto the middle of the top assembly.
  • Page 13 Pull the net (13) over the frame to the top of the goal. Temporarily attach the net to the top of the frame with the provided zip ties (22) making sure that the net is centered on the frame. Find the end of the rope (21) that is bound STEP 13 (like the end of a shoe lace).
  • Page 14 ASSEMBLY STEP 14 Congratulations on completing your new Hockey Goal! (See... we knew you could do it!) So here comes the real question... are you satisfied with this completed product? If you are, go ahead and write a review on the retailer’s site you bought it from.

  • Page 15: Warranty

    LIMITED WARRANTY Skywalker Holdings, LLC warrants its products to be free from defects in material and workmanship under normal use and service conditions. The steel frame is warranted for three (3) years after the date of purchase. All other parts are warranted for one (1) year after the date of purchase. Warranty coverage extends only to the original retail purchaser from the date of original purchase.
  • Page 16 NOTE: Skywalker Holdings, LLC is not responsible or liable for indirect, special or consequential damages arising out of or in connection with the use or performance of the product or other damages with respect to any economic loss, loss of property, loss of revenue or profits, loss of enjoyment or use, cost of removal, installation or other consequential damages.
  • Page 17 ASSEMBLAGE, ENTRETIEN ET MANUEL DE L’UTILISATEUR DE MODÈLE SSHG6400 AVERTISSEMENT Veuillez lire toutes les précautions et les instructions de ce manuel avant d’utiliser cet équipement. Skywalker Holdings LLC Conservez ce manuel pour référence ultérieure. P.O. Box 574, Brigham City, UT 84302...
  • Page 18 TABLE DES MATIÈRES Liste des pièces ................................3 Identification des pièces ............................4-5 Dessin éclaté ..................................6 Assemblage .................................. 7-14 Garantie ..................................15-16 ARRÊTEZ TOUT CE QUE VOUS FAITES ET ENREGISTREZ VOTRE PRODUIT Vous pouvez enregistrer votre garantie en ligne à l’adresse : www.skywalkertrampolines.com/registration/ Vous devrez avoir l’information suivante sous la main : •...

  • Page 19: Liste Des Pièces

    AVANT DE COMMENCER Merci d’avoir choisi Skywalker Sports! Nous sommes très heureux de vous aider à procurer un style de vie actif à votre famille (mais surtout un style de vie AMUSANT). Ce modèle est l’un de nos préférés et nous sommes certains que vous allez l’adorer.

  • Page 20: Identification Des Pièces

    IDENTIFICATION DES PIÈCES Avant de commencer, regardez les dessins ci-dessous afin de vous assurer que vous avez toutes les pièces. Les numéros dans les carrés à gauche (numéros de code) vous aideront à identifier les pièces pendant l’assemblage. Tube de coin femelle Tube de coin mâle Poteau latéral avant supérieur avant...
  • Page 21 Capuchon de Boulon à tête plastique noir (x2) Filet (x1) M8X55mm (x2) (préinstallé) Boulon à tête Rondelle cambrée M8 Écrou de M8X45mm (x4) (x6) blocage M8 (x4) Clé hexagonale (x1) Clé (x1) Corde (x1) Attaches rapides (x4)

  • Page 22: Dessin Éclaté

    DESSIN ÉCLATÉ (13) (15) (18) (17) (17) (22) (16) (16) (22) (18) (17) (21) (11) (10) (22) (17) (17) (15) (18) (16) (22) (12) (16) (17) (18) (12)

  • Page 23: Assemblage

    ASSEMBLAGE LISEZ CECI AVANT DE COMMENCER • Nous avons fourni certains outils pour vous aider avec l’assemblage, mais vous pouvez utiliser les vôtres • Les étapes d’assemblage font référence aux pièces par leur description et leur numéro de légende (voir la liste des pièces à...
  • Page 24 ASSEMBLAGE ÉTAPE 3 Glissez l’extrémité libre du tube de coin femelle supérieur avant (2) et l’extrémité libre du tube de coin mâle supérieur avant (3) ensemble en vous assurant que le bouton-poussoir s’enclenche bien en place. ÉTAPE 4 Fixez maintenant le tube de coin supérieur (6) à...
  • Page 25 ÉTAPE 5 Glissez maintenant l’extrémité libre du tube femelle supérieur du milieu (7) sur l’extrémité libre du tube mâle supérieur du milieu (8) jusqu’à ce que le bouton-poussoir s’enclenche bien en place. ÉTAPE 6 Placez l’assemblage du tube de coin supérieur (6) sur le tube de coin femelle supérieur avant (2) et le tube de coin mâle supérieur avant (3) (de l’étape 3).
  • Page 26 ASSEMBLAGE ÉTAPE 7 Glissez l’extrémité droite des deux tubes de coin inférieurs (9) à travers les manchons sur le filet (13) dans les emplacements A et B comme illustré ci-dessous. Tube de coin Filet (x1) inférieur (x2) ÉTAPE 8 Glissez le tube femelle inférieur du milieu (10) sur le tube mâle inférieur du milieu (11) en vous assurant d’aligner les trous.
  • Page 27 ÉTAPE 9 Glissez maintenant le tube femelle inférieur du milieu (10) et le tube mâle inférieur du milieu (11) dans les manchons du filet (13) aux emplacements C et D comme illustré. Connectez les tubes du milieu (10) (11) aux tubes de coin inférieur (9) situés dans les manchons de coin (11) (10) (13)
  • Page 28 ASSEMBLAGE ÉTAPE 11 Connectez le tube vertical femelle supérieur du milieu (4) et le tube vertical mâle inférieur du milieu (5) en vous assurant que le bouton-poussoir s’enclenche bien en place. Tube vertical Tube vertical mâle femelle supérieur inférieur du milieu du milieu (x1) (x1) ÉTAPE 12...
  • Page 29 Tirez le filet (13) sur le cadre dans le haut du but. Attachez temporairement le filet au haut du cadre avec les attaches rapides fournies (22) en vous assurant que le filet est centré sur le cadre. Trouvez l’extrémité de la corde (21) qui est collé...
  • Page 30 ASSEMBLAGE ÉTAPE 14 Félicitations pour avoir assemblé votre but de hockey! (Vous voyez... on savait que vous pouviez réussir!) Alors, passons aux vraies questions... Êtes-vous satisfait de ce produit? Si c’est le cas, allez écrire une évaluation sur le site du détaillant duquel vous avez acheté la trampoline. Nous souhaitons réellement avoir des nouvelles...

  • Page 31: Garantie

    GARANTIE LIMITÉE Skywalker Holdings, LLC garantit que ses produits sont libres de défauts de fabrication ou de main-d’œuvre dans le cadre d’une utilisation normale et selon les conditions de service. Le cadre en acier est garanti pendant trois (3) ans après la date de l’achat. Les autres pièces sont garanties pendant un (1) an après la date de l’achat. La couverture de la garantie s’applique uniquement à...
  • Page 32 REMARQUE : Skywalker Holdings, LLC n’est pas responsable des dommages indirects, particuliers ou consécutifs provenant ou liés à l’utilisation ou la performance du produit ou autres dommages liés à des pertes économiques, des pertes de propriété, des pertes de revenus ou de profits, des pertes de jouissance ou d’utilisation, les coûts liés à...
