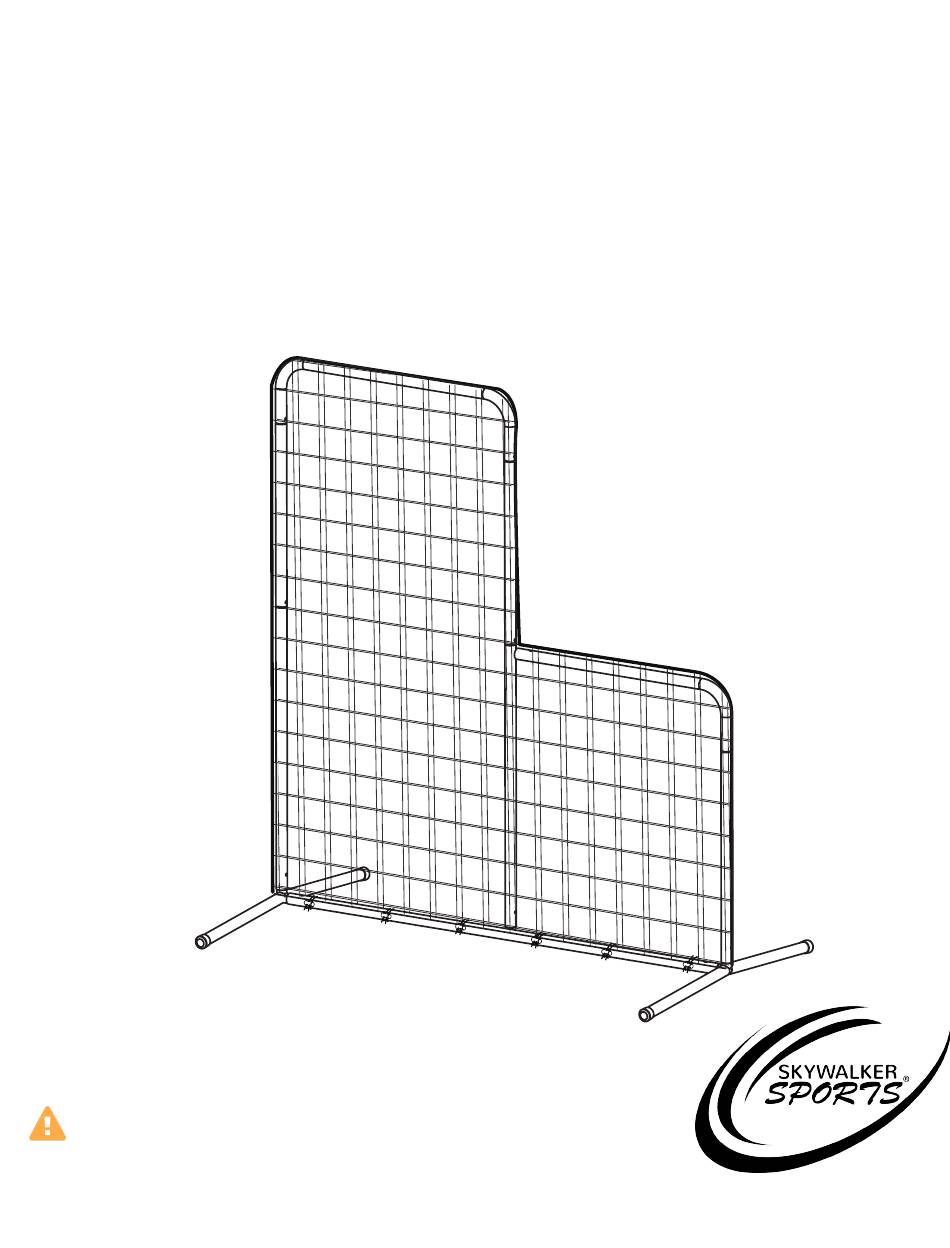

ASSEMBLY, MAINTENANCE, &
USER MANUAL
MODEL #SSBAUS6
WARNING
Read all precautions and instructions in
this manual before using this equipment.
Skywalker Holdings LLC
Save this manual for future reference.
P.O. Box 574, Brigham City, UT 84302

Advertisement

loading
Need help?

Need help?

Do you have a question about the SSBAUS6 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for skywalker sports SSBAUS6

Summary of Contents for skywalker sports SSBAUS6

  • Page 1 ASSEMBLY, MAINTENANCE, & USER MANUAL MODEL #SSBAUS6 WARNING Read all precautions and instructions in this manual before using this equipment. Skywalker Holdings LLC Save this manual for future reference. P.O. Box 574, Brigham City, UT 84302...

  • Page 2: Table Of Contents

    HEY WE'VE GOT SOMETHING REALLY IMPORTANT TO SAY Skywalker Sports belongs to a family of brands focused on providing active products. Check us out online! We've got assembly videos (for those of you who prefer movies over books), FAQs (so you know you're not the only one who needs help) , additional products (including trampolines, sports, fitness, and playground equipment), and most importantly, find us on social media! Because we want to be your friend.

  • Page 3: Part List

    BEFORE YOU BEGIN Thanks for choosing Skywalker Sports! We are as excited as you to help your family live an active (but most importantly FUN) lifestyle. This model is one of our favorites and we’re confident you’ll love it, too. To make things easier for you, we’ve listed important information that you need to know.

  • Page 4: Part Identification

    PART IDENTIFICATION Before you begin, take a look at the drawings below to make sure you have all the parts! The numbers in the squares to the left (key numbers) will help you identify the parts during assembly. L-Screen Foot (x2) Bottom Connection Bottom Tube (x1) Tube (x1)
  • Page 5 Foot End Cap (x4) 6 3/4 Plastic Cinch Wrench (x1) Pre-installed Cord (x6) S5 Allen Wrench (x1)

  • Page 6: Exploded Drawing

    EXPLODED DRAWING (11) (12) (11) (12) (10) (11) (12) (11) (11) (12) (12) (12) (11) (14) (12) (11) (12) (11) (11) (11) (14) (11) (12) (12) (11) (12) (14) (12) (13) (14)

  • Page 7: Assembly

    ASSEMBLY READ THIS BEFORE YOU BEGIN • We’ve provided a screw driver to help with assembly, but you’re more than welcome to use your own. • The assembly steps refer to parts by their descriptions and key numbers (see the part list on page 3). •...
  • Page 8 ASSEMBLY STEP 3 Attach the bottom tube (3) to the free end of the bottom connection tube (2), secure with one M8 bolt (11), and M8 nut (12). (Make sure the big holes on the bottom tube face up.) Bottom Tube M8 Bolt (x1) (x1)
  • Page 9 STEP 5 Insert the vertical middle connection tube (5) into L shaped curved tube (7), secure with one M8 bolt (11), and M8 nut (12). Vertical Middle M8 Bolt M8 Nut L Shaped Curved Connection (x1) (x1) Tube (x1) Tube (x1) (11) (12) STEP 6...
  • Page 10 ASSEMBLY STEP 7 Attach the long lower vertical tube (4) to the L-screen foot (1), secure with one M8 bolt (11), and M8 nut (12). Long Lower M8 Bolt Vertical Tube (x1) (x1) (x1) Large hole faces out (11) (12) STEP 8 Attach the assembled short vertical tube (6) section to the bottom tube (3), secure with two M8 bolts (11), and M8 nuts (12).
  • Page 11 STEP 9 Insert two upper vertical tubes (8) into U shaped top tube (9), secure with two M8 bolts (11), and M8 nuts (12). M8 Bolt M8 Nut U Shaped Top Upper Vertical Tube (x1) (x2) (x2) Tube (x2) (11) (12) (12) (11)
  • Page 12 ASSEMBLY STEP 11 Now simply slide the 6X6 L-screen net (10) onto the assembled frame making sure to match the shape of the net with the shape of the frame. 6X6 L-Screen Net (x1) (10) STEP 12 Attach the net to the bottom tube with the cinch cords (13). Wrap the cord through the net, around the tube and over the cinch to secure into place.
  • Page 13 STEP 13 Congratulations on completing your new L-Screen. (See, we knew you could do it!) If you love the product, we want to hear from you! Please leave us a review on the retailer’s site you purchased this product from, on our Facebook page, or on any other review site.

  • Page 14: Limited Warranty

    LIMITED WARRANTY Skywalker Holdings, LLC warrants its products to be free from defects in material and workmanship under normal use and service conditions. The steel frame is warranted for three (3) years after the date of purchase. All other parts are warranted for one (1) year after the date of purchase. Warranty coverage extends only to the original retail purchaser from the date of original purchase.
  • Page 15 NOTE: Skywalker Holdings, LLC is not responsible or liable for indirect, special or consequential damages arising out of or in connection with the use or performance of the product or other damages with respect to any economic loss, loss of property, loss of revenue or profits, loss of enjoyment or use, cost of removal, installation or other consequential damages.
  • Page 16 ASSEMBLAGE, ENTRETIEN ET MANUEL DE L’UTILISATEUR DE MODÈLE SSBAUS6 AVERTISSEMENT Veuillez lire toutes les précautions et les instructions de ce manuel avant Skywalker Holdings LLC d’utiliser cet équipement. Conservez ce P.O. Box 574 Brigham City, UT 84302 manuel pour référence ultérieure.
  • Page 17 Nous le savons, des imprévues peuvent parfois se produire. Mais, l’amusement ne devrait pas s’arrêter simplement Skywalker Sports fait partie d'une gamme de produits d'une marque qui met l'accent sur les activités à l'extérieur. parce que vous avez besoin d’une nouvelle vis! Pour commander des pièces de remplacement, rendez-vous sur notre site Web à...
  • Page 18 IDENTIFICATION DES PIÈCES Avant de commencer, regardez les dessins ci-dessous afin de vous assurer que vous avez toutes les pièces! Les numéros dans les carrés à gauche (numéros de code) vous aideront à identifier les pièces pendant l’assemblage. Capuchon d’extrémité Sangle avec cordon en Tube de raccord Patte en L (x2)
  • Page 19 DESSIN ÉCLATÉ ASSEMBLAGE LISEZ CECI AVANT DE COMMENCER • Nous avons fourni un tournevis pour vous aider avec l’assemblage, mais vous pouvez utiliser le votre. • Les étapes d’assemblage font référence aux pièces par leur description et leur numéro de légende (voir la liste des pièces à...
  • Page 20 ASSEMBLAGE ÉTAPE 3 ÉTAPE 5 Fixez le tube inférieur (3) à l’extrémité libre du tube de rac- Insérez le tube central de raccord vertical cord inférieur (2), fixez à l’aide d’un boulon M8 (11) et d’un (5) dans le tube courbé en L (7), fixez avec écrou M8 (12).
  • Page 21 ASSEMBLAGE ÉTAPE 7 ÉTAPE 9 Fixez le long tube vertical inférieur (4) à la patte du filet en L (1), Insérez les deux tubes verticaux supérieurs fixez à l’aide d’un boulon M8 (11) et d’un écrou M8 (12). (8) dans le tube supérieur en U (9), avec deux boulons M8 (11), et des écrous M8 (12).
  • Page 22 ASSEMBLAGE ÉTAPE 11 ÉTAPE 13 Glissez simplement le filet en L 6x6 (10) sur le cadre assemblé en vous assu- Félicitations pour avoir assemblé votre nouveau filet en L. (Vous voyez... on savait que vous pouviez réussir!) rant de faire suivre la forme du filet à celle du cadre. Nous aimerions savoir si vous aimez votre produit.
  • Page 23 GARANTIE LIMITÉE Skywalker Holdings, LLC garantit que ses produits sont libres de défauts de fabrication ou de main-d’œuvre dans REMARQUE : Skywalker Holdings, LLC n’est pas responsable des dommages indirects, particuliers ou consécutifs le cadre d’une utilisation normale et selon les conditions de service. Le cadre en acier est garanti pendant trois provenant ou liés à...
