Installation Instructions - Altech VR Mini Manual

elektrisk anslutning får enbart göras av
behörig elektriker i enlighet med stark-
strömsföreskrifterna.
FARA
pumpa aldrig andra vätskor än de pumpar-
na är avsedda för. Detta gäller i synnerhet
eldfarliga, explosiva eller frätande vätskor.

INSTALLATION INSTRUCTIONS

överskrid aldrig maximalvärdena för tryck
FARA
och temperatur. trycksatta rörsystem skall
alltid förses med godkänd säkerhetsventil.
vid arbete på pumpen (apparaten) skall
alltid arbetsskyddsbrytaren vara frånsla-
gen.
läs alltid den medlevererade montage-
föreskriften. om den har förkommit eller
förstörts, kontakta oss.
VARNING
WARNING!
tryckkärl monterade i pumpanläggningar
och rörsystem skall vara typgodkända av
ackrediterat kontrollorgan i enlighet med
arbetsmiljölagen 3 kapitlet , 8 paragra-
VARNING
• Installation location should be suitably selected with special consideration of potential loads and vibrations.
fen. typgodkännandenumret skall vara
angivet på tryckkärlet och leverantören är
på anmodan skyldig att överlämna giltigt
• Prior to any installation or maintenance work, disconnect the device from the power supply and secure it against
typgodkännandecertifikat.
accidental power-up.
• Use filters in the heating system. Before you connect the pipes to the device, you should clean/rinse the installation
by draining two litres out of it.
• It is necessary to maintain a minimum distance of 0.4 m from the wall or the ceiling; otherwise the device can malfunction,
the fan can be damaged or its operating noise can increase.

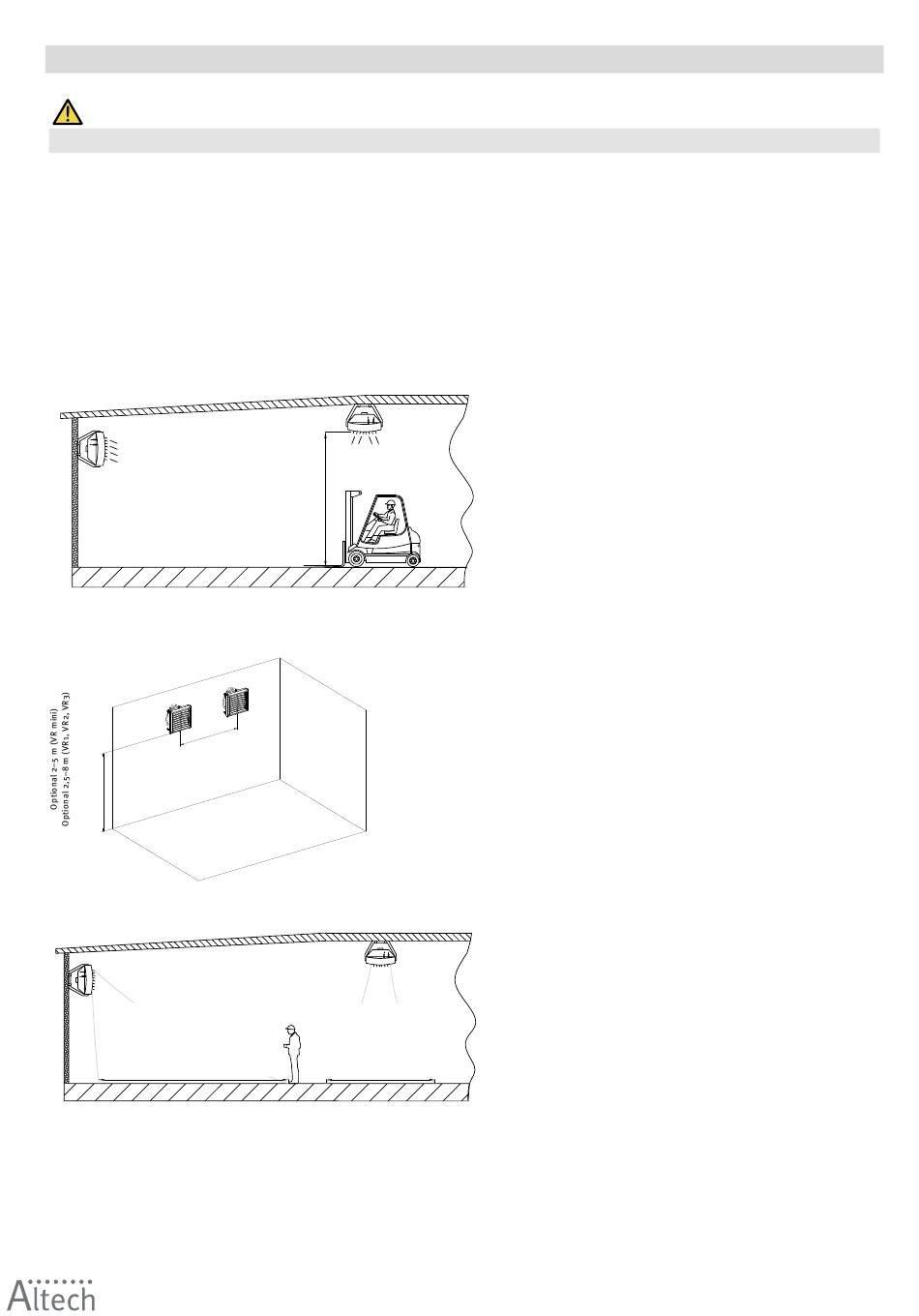

If the device will be installed on a wall or under a ceiling, observe the following factors:
Mounting height
VR Mini: 2–5 m
VR1, VR2, VR3: 2,5–8 m
Distance between units
Recommended distance 6–12 m (Altech VR1, VR2, VR3), 3–7 m (Altech VR Mini), in order to ensure even hot air diffusion.
n a l 3
O p t i o
( V R M
n a l 6
O p t i o
, V R 2
( V R 1
Range of air stream
Max. 14 m* (VR mini)
Max. 22 m* (VR1, VR2)
Max. 14m* (Volcano VR mini) Max. 25 m* (VR3)
Max. 16m* (Volcano VR-D Mini)
Max. 22m* (Volcano VR1, VR2)
Max. 25m* (Volcano VR3)
Max. 28m* (Volcano VR-D)
• Device noise level (depending on acoustic characteristics of a room).
• Operation mode of the heating device, e.g. it can also operate as an air mixing device preventing air stratification.
• Direction of air distribution should be controlled in a way that prevents draughts. Air stream must not be directed at walls,
brackets, girders, cranes, shelves, machines, etc.
10
3
VR Mini: 3–8 m*
VR1, VR2, 3–11 m*
VR3: 3–12 m*
– 7 m
i n i )
– 1 2 m
)
, V R 3
Max. 8 m** (VR mini)
Max. 11 m** (VR1, VR2)
Max. 12 m** (VR3)
Max. 8m** (Volcano VR Mini)
Max. 10m* (Volcano VR-D Mini)
Max. 11m** (Volcano VR1)
Max. 12m** (Volcano VR3)
Max. 15m** (Volcano VR-D)
* For vertical air guides adjustment
* For horizontal air guide adjustment
** for symmetric air guide adjustment at an angle of 45°
