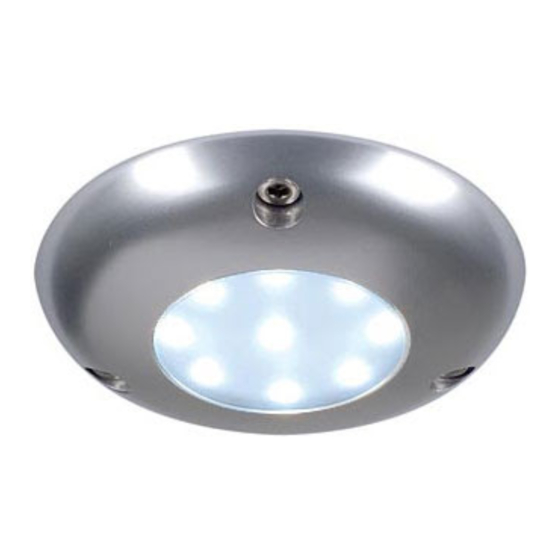

SLV Elektronik SKY PLOT 227391 Instruction Manual

DEUTSCH
Gebrauchsanweisung
für LED Leuchte
SKY PLOT
Bitte sorgfältig lesen und aufbewahren !
1. Bestimmungsgemäße Verwendung:
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einem geeigneten konventionellen Transformator,
Ausgangsspg.: 12V~50-60Hz, betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
nach einer feuchten oder verschmutzenden Lagerung erst nach einer
Zustandsprüfung betrieben werden.
nicht verändert oder modifiziert werden.
Sollten diese zuvor genannten Punkte nicht eingehalten werden,
so kann es zum Kurzschluss oder elektrischen Schlag kommen!
2. Technische Daten:
Betriebsspannung: 12V~50-60Hz
Schutzklasse: III
Schutzart: IP 67
Leuchtmittel: 9 x SMD LED
Leistung: 1W
Maße (Ø/H): 8 / 1,6 cm
Gewicht: 0,25 kg
Importeur: SLV Elektronik GmbH
IP 67: Schutz gegen Eindringen von Staub – Schutz gegen Eindringen von
Wasser, wenn zeitweilig untergetaucht.
3. Montage
Die komplette Installation darf nur durch einen Elektro-Fachmann
durchgeführt werden, der mit den geltenden Richtlinien vertraut ist.
Achtung: Schalten Sie die Anschlussleitung spannungsfrei, bevor
Sie jegliche Arbeiten vornehmen!
Verwenden Sie nur Teile, die mit dem Produkt mitgeliefert oder definitiv als
Zubehör beschrieben werden! Andernfalls kann das Produkt nicht
ausreichend sicher sein!
Hinweis für den Installateur: Insofern Sie kein komplett geliefertes
System (also mit Transformator) installieren, gelten Sie als "Hersteller" im
Sinne der Niederspannungsrichtlinie. In diesem Fall obliegt es Ihnen, die
Konformität des gesamten Systems herzustellen und durch Anbringung des
CE-Zeichens zu erklären.
Montageort
Das Produkt ist für die Wand- und Bodenmontage geeignet.
Achten Sie darauf, dass das Produkt auf einem stabilen, ebenen,
kippfesten Untergrund montiert wird.
Vorbereiten der 12 V Versorgungsspannung
Der Transformator sollte mindestens zu 80 % ausgelastet sein. Die
gesamte Wattleistung der angeschlossenen Leuchten darf die Leistung des
Transformators nicht überschreiten. Der Abstand zwischen Trafo und
Leuchte sollte min. 20 cm betragen. Beachten Sie die Hinweise des
Trafoherstellers.
Hohe Ströme bei 12 Volt Anlagen! Um Brandgefahr zu vermeiden,
sollten nur wärmefeste Leitungen und hitzebeständige Klemmen verwendet
werden. Überprüfen Sie regelmäßig alle elektrischen Verbindungen auf
festen Sitz.
SKY PLOT nur mit konventionellen Trafo betreiben!

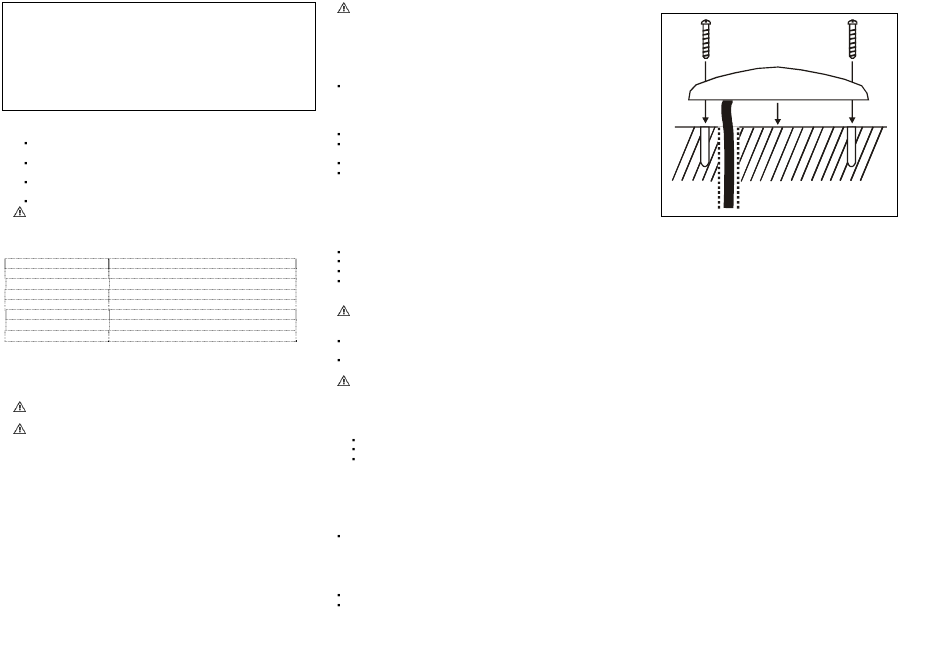

Einzelne Montageschritte
Montieren Sie den Transformator, gemäß den Angaben des Herstellers,
an der geplanten Stelle und bereiten Sie die 12V Versorgungsspannung
vor. Um die Schutzart IP 67 zu gewährleisten wird eine Verteilerdose
mit gleicher oder höherwertiger Schutzart für den Außenbereich
benötigt.
Verlegen Sie die Leitung in einem Leerrohr.
Schließen Sie das Kabel der LED Platine an die vorbereitete 12V
Zuleitung an.
Befestigen Sie die Leuchte sicher am Montagegrund.
Das Produkt ist nun betriebsbereit.
4. Betrieb
Informationen für den Betreiber:
Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert. Im
Fehlerfall schalten Sie das Produkt sofort aus und betreiben es erst wieder
nach Überprüfung durch einen Elektro-Fachmann. Dies ist der Fall, wenn:
sichtbare Beschädigungen auftreten.
das Produkt nicht einwandfrei arbeitet.
es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
eine Überhitzung zu erkennen ist.
Reparaturen des Produktes oder Arbeiten an netzspannungsführenden
Teilen dürfen nur Fachkräfte des Elektrohandwerks vornehmen.
Achtung: Hier besteht sonst Lebensgefahr durch elektrischen Schlag.
So vermeiden Sie Störungen und Brandgefahren:
Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die
Luftzirkulation.
Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine
Dekoration.
Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen Produkten
spielen! Kinder können Gefahren im Umgang mit elektrischer Energie nicht
immer richtig einschätzen.
Folgende umweltbedingte Einflüsse können unerwünschte Wirkungen
auf die Oberfläche des Produktes haben:
saurer Regen und Boden ▪ hoher Salzgehalt in der Luft
Streusalz ▪ Reinigungsmittel
andere chemische Substanzen (z.B. Pflanzenschutzmittel)
Schützen Sie das Produkt durch geeignete Maßnahmen, um
Veränderungen der Oberfläche zu vermeiden.
Reinigungshinweis: Produkt spannungsfrei schalten! Reinigen Sie das
Produkt mit einem feuchten Tuch.
Was ist zu tun, wenn ein Leuchtmittel defekt ist oder nicht
funktioniert?
Das LED Leuchtmittel hat im normalen Gebrauch eine äußerst lange
Lebensdauer. Sollte es dennoch zu Schäden oder Störungen kommen,
wenden Sie sich zum Austausch an Ihren Fachhändler.
5. Was ist sonst noch zu beachten?
Schalten Sie erst das gesamte Produkt spannungsfrei, bevor Sie...
Reinigungs- oder Pflegearbeiten ausführen.
Arbeiten an dem Produkt oder seinen Komponenten vornehmen (nur
Elektro-Fachmann).
05/2007 © by SLV Elektronik GmbH
Art.-Nr. 227391/92/97
Technische Änderungen vorbehalten. Vervielfältigung verboten !
