DEUTSCH
Gebrauchsanweisung
für Deckeneinbauleuchte
QUADRASYL D / WALL
Bitte sorgfältig lesen und aufbewahren !
1. Bestimmungsgemäße Verwendung:
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
nach einer feuchten oder verschmutzenden Lagerung erst nach
einer Zustandsprüfung betrieben werden.
nicht verändert oder modifiziert werden.
Sollten diese zuvor genannten Punkte nicht eingehalten werden, so
kann es zum Kurzschluss oder elektrischen Schlag kommen.
2. Technische Daten:
Betriebsspannung: 230V ~50Hz
Schutzklasse: I
Schutzart: IP 23
Leuchtmittel: GX53, max. 9W
Maße (L/B/H): 10,4/10,4/2,9cm
Gewicht: 0,25 kg
Importeur: SLV Elektronik GmbH
IP 23: Schutz gegen feste Fremdkörper > Ø 12,5mm - Schutz gegen
Sprühwasser bis zu 60° aus der Vertikalen. 111131/33: Die Schutzart IP 23
besteht nur bei Deckenmontage! 111132: Die Schutzart IP 23 besteht nur
bei Montage in einem geschützten Bereich, z.B. unter einen Vordach!
3. Montage
Der elektrische Anschluss darf nur durch einen Elektro-Fachmann
durchgeführt werden, der mit den geltenden Richtlinien vertraut ist!
Achtung: Schalten Sie die Stromversorgung bzw. die
Anschlussleitung spannungsfrei, bevor Sie jegliche Arbeiten
vornehmen!
Verwenden Sie nur Teile, die mit dem Produkt mitgeliefert oder definitiv als
Zubehör beschrieben werden! Andernfalls kann die Anlage, als auch das
Produkt nicht ausreichend sicher sein!

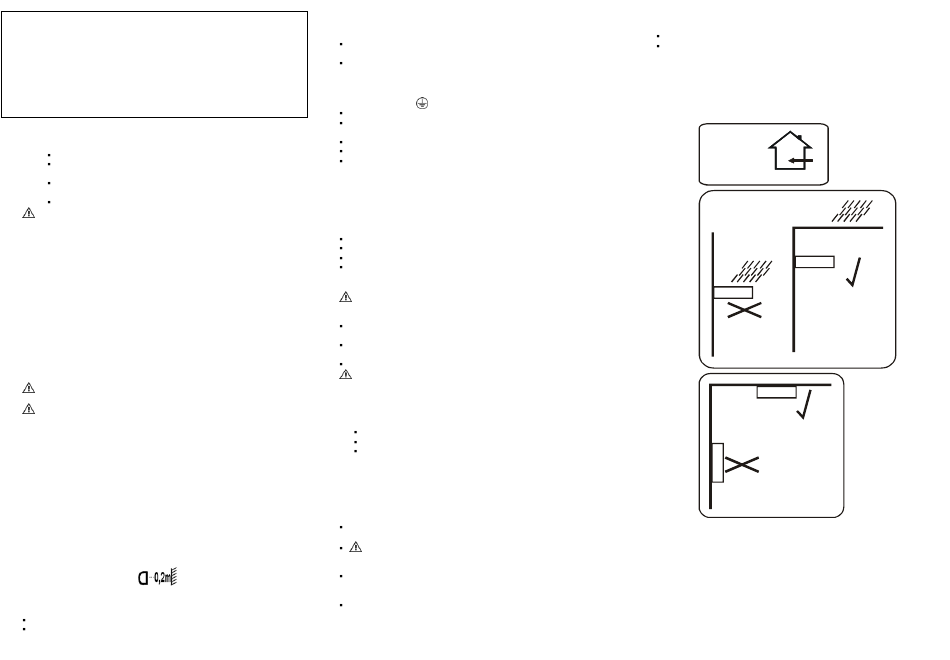

Montageort
111133/34: Das Produkt ist nicht für den Außenbereich geeignet.
111131/33: Das Produkt ist für die Montage an der Wand und Decke
geeignet. Die Schutzart IP 23 besteht nur bei Deckenmontage!
111132/34: Das Produkt ist für die Montage an der Wand geeignet.
Achten Sie darauf, dass das Produkt auf einem stabilen, ebenen,
kippfesten Untergrund montiert wird.
Der Lichtaustritt des Produkts sollte mindestens soweit entfernt sein von
der angestrahlten Fläche, wie der auf dem Typenschild der Leuchte
angegebene Mindestabstand: . Besondere Vorsicht gilt bei
leicht entzündlichen Gegenständen.
Einzelne Montageschritte
Entfernen Sie die Blende.
Legen Sie die Montagestelle fest und markieren und bohren Sie die
Befestigungslöcher, so dass der Kabeleinlass der Leuchte mit dem
Kabelauslass der Anschlussleitung übereinstimmt. Beschädigen Sie
dabei nicht die Zuleitung.
Elektrischer Anschluss
Das Produkt muss durch eine allpolige Trennung von der
Stromversorgung getrennt werden können.
Zum elektrischen Anschluss verbinden Sie die schwarze oder braune
Ader (Außenleiter) der Anschlussleitung mit der Klemme L und die
blaue Ader (Neutralleiter) der Anschlussleitung mit der Klemme N. Die
grün-gelbe Ader (Schutzleiter) der Anschlussleitung wird mit der
des Produktes fest verschraubt.
Erdungsklemme
Befestigen Sie die Leuchte an der Montagefläche.
Einsetzen des Leuchtmittels: Mit einer leichten Drehung wird das
Leuchtmittel in die Fassung gedreht.
Befestigen Sie wieder die Blende.
Achten Sie auf den sicheren Halt der Leuchte!
Das Produkt ist nun betriebsbereit.
4. Betrieb:
Informationen für den Betreiber:
Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert. Im
Fehlerfall schalten Sie das Produkt sofort aus und betreiben es erst wieder
nach Überprüfung durch einen Elektro-Fachmann. Dies ist der Fall, wenn:
sichtbare Beschädigungen auftreten.
das Produkt nicht einwandfrei arbeitet.
es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
eine Überhitzung zu erkennen ist.
Reparaturen des Produktes oder Arbeiten an netzspannungsführenden
Teilen dürfen nur Fachkräfte des Elektrohandwerks vornehmen.
Achtung: Hier besteht sonst Lebensgefahr durch elektrischen Schlag!
So vermeiden Sie Störungen und Brandgefahren:
Decken Sie das Produkt nicht ab. Beeinträchtigen Sie nicht die
Luftzirkulation.
Hängen und befestigen Sie nichts an dem Produkt, insbesondere keine
Dekoration.
Beschädigte Schutzgläser sofort austauschen!
Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen Produkten
spielen! Kinder können Gefahren im Umgang mit elektrischer Energie nicht
immer richtig einschätzen.
Folgende umweltbedingte Einflüsse können unerwünschte Wirkungen
auf die Oberfläche des Produktes haben:
saurer Regen und Boden ▪ hoher Salzgehalt in der Luft
Streusalz ▪ Reinigungsmittel
andere chemische Substanzen (z.B. Pflanzenschutzmittel)
Schützen Sie das Produkt durch geeignete Maßnahmen, um
Veränderungen der Oberfläche zu vermeiden.
Reinigungshinweis: Produkt spannungsfrei schalten! Reinigen Sie das
Produkt mit einem feuchten Tuch.
Was ist zu tun, wenn ein Leuchtmittel defekt ist oder nicht
funktioniert?
Schalten Sie erst das Produkt spannungsfrei, bevor Sie das
Leuchtmittel (Lampe) austauschen.
Vorsicht: Lassen Sie nach vorangegangenem Betrieb erst das
Leuchtmittel abkühlen – andernfalls besteht wegen der heißen
Oberfläche Verletzungsgefahr.
Ersetzen Sie nur Leuchtmittel mit den gleichen Daten wie Sockel,
Spannung und Wattage - jede andere Art von Leuchtmittel kann zu
Beschädigungen der Leuchte führen.
Leuchtmittelwechsel: s. Montage.
5. Was ist sonst noch zu beachten?
Schalten Sie erst das gesamte Produkt spannungsfrei, bevor Sie...
Reinigungs- oder Pflegearbeiten ausführen.
Arbeiten an dem Produkt oder seinen Komponenten vornehmen (nur
Elektro-Fachmann).
11/2007 © by SLV Elektronik GmbH
111131/32/33/34
Technische Änderungen vorbehalten. Vervielfältigung verboten !
111133
111134
IP23
IP23
IP23
IP23
111131
111133
111132
