JNF IN.81.203 Assembly

±4º
± 3mm
± 3mm
7mm

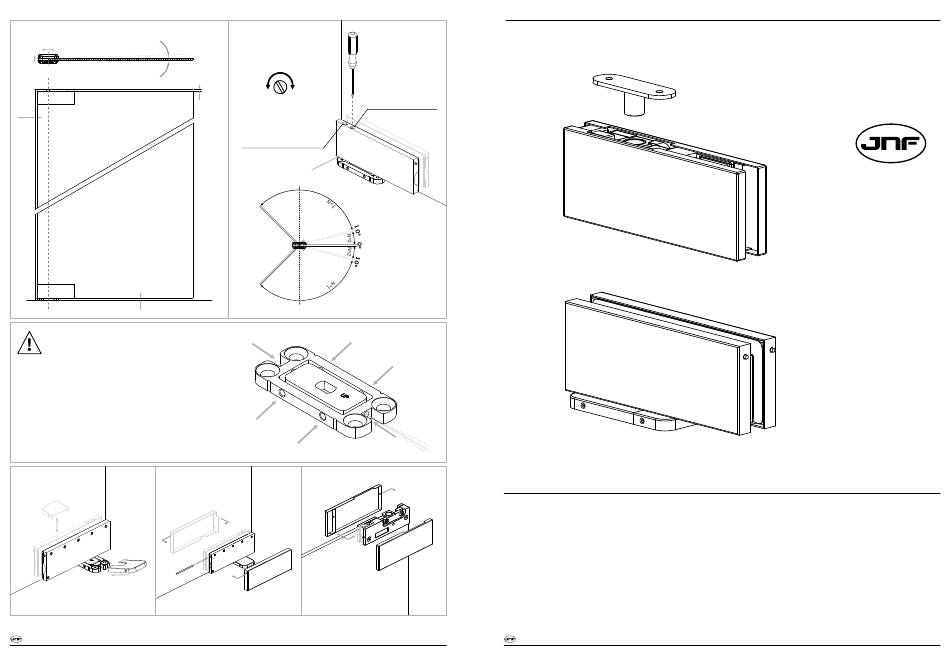

Ajustar a posição da porta

Adjust the door position

Ajuster la position de la porte
Ajustar la posición de la puerta
Ustawienie pozycji drzwi
11,5mm
Ajustar o alinhamento da porta na base.
Verificar e bloquear os seis parafusos de ajuste,
para garantir o posicionamento definido e o bom
funcionamento /

Adjust the door's alignment on base.

Check and lock the six adjusting screws, to guarantee
the good positioning and its function /
Ajuster l'alignement de la porte à la base.
Vérifier et bloquer les six vis de réglage,
pour garantir la position choisi et son bon functionement /
Wyreguluj ustawienie na podstawie
Sprawdź i zablokuj sześć śrub regulacyjnych, aby zagwarantować
prawidłowe pozycjonowanie.
Manual de instalação / Installation Manual / N otice d'instructions /
Válvula de ajuste de velocidade

Speed adjustment valve

Soupape de réglage de vitesse
Válvula de ajuste de velocidad
Zawór regulacji predkosci.
Rápido Lento
Nº1 - Velocidade de fecho
Fast Slow
Nº1 - Closing speed
6mm
Nº2 - Vitesse de fermeture
Rapide Lent
No2 -
Rapido Lento
Szybko Wolno
Nº2 - Velocidade de travagem
Nº2 - Brake speed
Nº2 - Vitesse de freinage
No2 - Szybkość hamowania
90º STOP
150º
150º
90º STOP
Manual de instalación - MI0102-2
Szybkość zamykania
±4º
IN.81.203
KIT DE PIVOT HIDRAULICO PARA PORTAS DE VIDRO /
HIDRAULIC PIVOT SET FOR GLASS DOORS /
KIT DE PIVOT HYDRAULIQUE POUR PORTES EN VERRE /
ZESTAW HYDRAULICZNYCH ZAWIASÓW PIVOTOWYCH
DO DRZWI SZKLANYCH
www.jnf.pt 4/4 Manual de instalação / Installation Manual / N otice d'instructions / Manual de instalación - MI0102-2 www.jnf.pt 1/4
