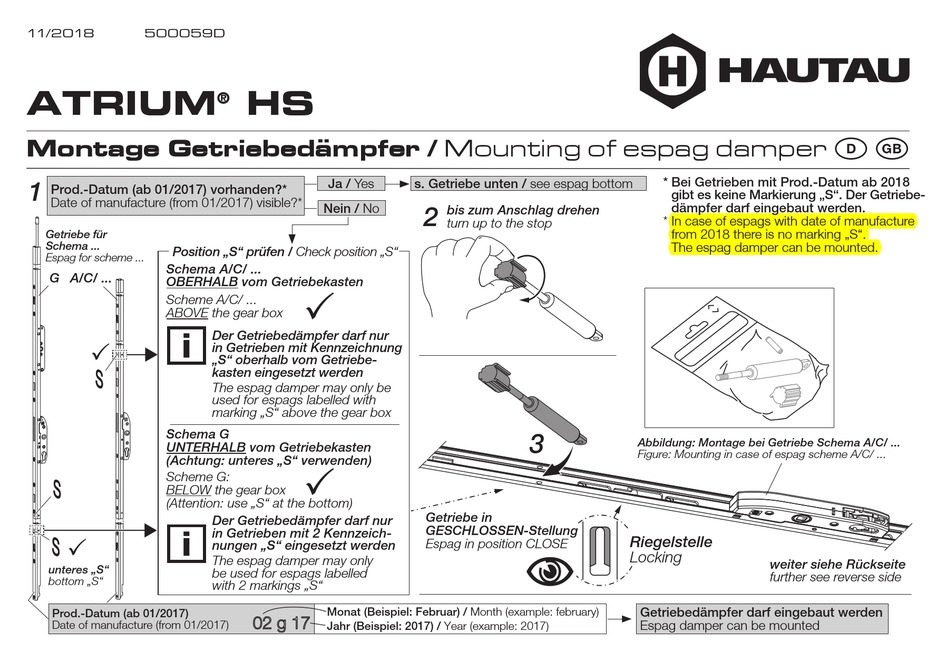

HAUTAU ATRIUM HS Mounting

11/2018 500059D
ATRIUM
Montage Getriebedämpfer / Mounting of espag damper
1
Prod.-Datum (ab 01/2017) vorhanden?*
Date of manufacture (from 01/2017) visible?*
Getriebe für
Schema ...
Position „S" prüfen / Check position „S"
Espag for scheme ...
Schema A/C/ ...
G A/C/ ...
OBERHALB vom Getriebekasten
Scheme A/C/ ...
ABOVE the gear box
Schema G
UNTERHALB vom Getriebekasten
(Achtung: unteres „S" verwenden)
Scheme G:
BELOW the gear box
(Attention: use „S" at the bottom)
unteres „S"
bottom „S"
Prod.-Datum (ab 01/2017)
Date of manufacture (from 01/2017)
HS
®
Ja / Yes
Nein / No
Der Getriebedämpfer darf nur
in Getrieben mit Kennzeichnung
„S" oberhalb vom Getriebe­
kasten eingesetzt werden
The espag damper may only be
used for espags labelled with
marking „S" above the gear box
Der Getriebedämpfer darf nur
in Getrieben mit 2 Kennzeich­
nungen „S" eingesetzt werden
The espag damper may only
be used for espags labelled
with 2 markings „S"
Monat (Beispiel: Februar) / Month (example: february)
Jahr (Beispiel: 2017) / Year (example: 2017)
s. Getriebe unten / see espag bottom
2
bis zum Anschlag drehen
turn up to the stop
3
Getriebe in
GESCHLOSSEN­Stellung
Espag in position CLOSE
* Bei Getrieben mit Prod.-Datum ab 2018
gibt es keine Markierung „S". Der Getriebe-
dämpfer darf eingebaut werden.
* In case of espags with date of manufacture
from 2018 there is no marking „S".
The espag damper can be mounted.
Abbildung: Montage bei Getriebe Schema A/C/ ...
Figure: Mounting in case of espag scheme A/C/ ...
Riegelstelle
Locking
weiter siehe Rückseite
further see reverse side
Getriebedämpfer darf eingebaut werden
Espag damper can be mounted
