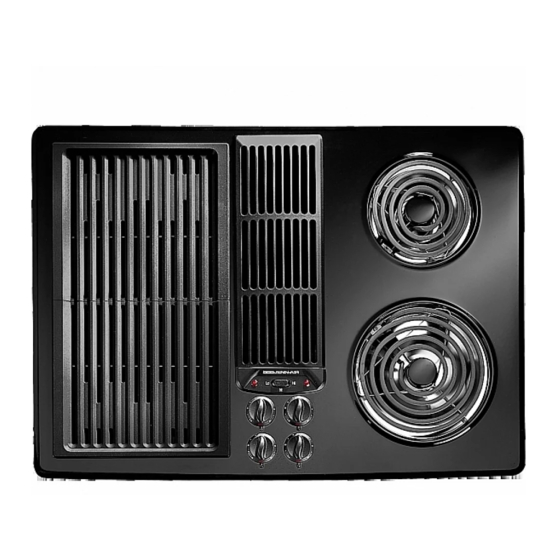

Jenn-Air JED8130ADB User Manual

Electric downdraft cooktop
Hide thumbs Also See for JED8130ADB:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Use and Care Manual, Instruction and Installation Manual
J
J
ENN
ENN
Form No. A/01/08
Part No. 8111P529-60
-A
-A
E
E
IR
IR
LECTRIC
LECTRIC
JED8130, JED8230, JED8345
U
U
G U I D E
G U I D E
T
ABLE OF
Important Safety Instructions ................................................ 1-2
Ducting Information ...................................................................... 2
Using Your Cooktop ................................................................. 3-8
Care & Cleaning ............................................................................. 9
Accessories & Cartridges ......................................................... 10
Before You Call for Service ...................................................... 10
Warranty .......................................................................................... 11
Guide de l'utilisateur .................................................................. 12
Guía del Usuario .......................................................................... 24
D
D
OWNDRAFT
OWNDRAFT
SER
SER
C
ONTENTS
©2006 Maytag Appliances Sales Co.
C
C
OOKTOP
OOKTOP
All rights reserved.
Litho U.S.A.

Advertisement

loading

Related Manuals for Jenn-Air JED8130ADB

Summary of Contents for Jenn-Air JED8130ADB

  • Page 1 Important Safety Instructions ... 1-2 Ducting Information ... 2 Using Your Cooktop ... 3-8 Care & Cleaning ... 9 Accessories & Cartridges ... 10 Before You Call for Service ... 10 Warranty ... 11 Guide de l’utilisateur ... 12 Guía del Usuario ... 24 Form No.
  • Page 2 –– –– –– –– –– –– –– –– –– Date of Purchase –– –– –– –– –– –– –– –– –– If you have questions, call: Jenn-Air Customer Assistance 1-800-JENNAIR (1-800-536-6247) 1-800-688-2080 ( U.S. TTY for hearing or speech impaired) (Mon.-Fri., 8 am-8 pm Eastern...
  • Page 3 If a wet sponge, cloth, or paper HESE UCTING NFORMATION Jenn-Air’s ventilation system is designed to capture both cooking fumes and smoke from the cooktop surface. If the system does not, these are some ducting installa- tion situations to check: •...
  • Page 4 SING URFACE ONTROLS Use to turn on the surface elements. An infinite choice of heat settings is available from Lo to Hi. The knobs can be set on or between any of the set- tings. ETTING THE ONTROLS 1. Place pan on surface element. 2.
  • Page 5 UGGESTED ETTINGS The size, type of cookware and cooking operation will affect the heat setting. Hi: Use to bring liquid to a boil. Always reduce setting to a lower heat when liquids begin to boil or foods begin to cook. Med.
  • Page 6 SING OOKTOP OOKTOP ARTRIDGE Cooktop cartridges, either conventional coil, halogen or radiant element, can be installed on either side of the downdraft air grille on models JED8230 and JED8345. Model JED8130 will accept an optional cartridge on the left side only. (See page 10 for all available cartridges and accessories, and their model numbers.)
  • Page 7 SING THE RILL • Before the first use, wash your new grill grates in hot soapy water, rinse and dry. Then “season” the surface by wiping on a thin coating of cooking oil. Remove excess oil by wiping with paper towel. This procedure should be repeated when either: a) cleaning in the dishwasher since the detergent may...
  • Page 8 SING OOKTOP RILL UIDE Type Steak (1 - 1 ”): Rare Medium Well Hamburgers (3-4 oz.) Pork Chops ( ”) Ham Slices ( ”) Fully-cooked Sausages: Hot Dogs Polish Fresh Sausage: Links Patties Chicken: Boneless: Breasts Bone-in: Breasts, Drum- sticks & Thighs Fish: Steaks (1”) Shrimp:...
  • Page 9 ENTILATION YSTEM The built-in ventilation system removes cooking vapors, odors and smoke from foods prepared on your cooktop and grill. • To operate the ventilation system manually, push the vent fan switch located in front of the air grille. Push to the right for high or push to the left for low.
  • Page 10 - using a sponge or soft cloth. Rinse and dry. To polish and help prevent fingerprints, follow with Stainless Steel Magic Spray (Jenn-Air Model A912, Part No. 20000008)**. • Moderate/Heavy Soil –– Wipe with one of the following - Bon Ami*, Smart Cleanser*, or Soft Scrub* - using a damp sponge or soft cloth.
  • Page 11 CCESSORIES CCESSORIES Electric Griddle Model JEA8200ADX Self-draining griddle makes many favorite foods easier to fix. Family-sized surface lets you cook several pancakes, hamburgers, or grilled sandwiches at a time. Has a black non-stick finish. Canning Element Model A145A Special canning element plugs into conventional coil cooktop cartridge raising the heating element above the cooking surface.
  • Page 12 In the second through fifth years from the date of purchase, when this appliance is operated and maintained according to instructions attached to or furnished with the product, Jenn-Air will pay for factory specified parts for the following components (if applicable to the...
  • Page 13 ABLE DE UISSON ABLE DE UISSON É É À À VACUATION VACUATION ÉSCENDANTE ESCENDANTE JED8130, JED8230, JED8345 UIDE UIDE ’ ’ DE L UTILISATEUR DE L UTILISATEUR ABLE DES MATIÈRES Instructions de sécurité importantes ... 13-14 Conduits ... 15 Cuisson sur la surface ... 15-20 Entretien et Nettoyage ...
  • Page 14 –– –– –– –– –– –– –– –– –– Numéro de série –– –– –– –– –– –– –– –– –– Date d’achat _______________________________ Pour toute question, contacter: Service-client Jenn-Air 1-800-JENNAIR (1-800-536-6247) (Lundi - vendredi, 8 h - 20 h -- heure de l’Est) Site Internet: http:// www.jennair.com Pour le service après-vente,...
  • Page 15 avec chauffage élevé. Le débordement du contenu de l’ustensile pourrait provoquer la génération de fumée abondante et l’inflammation de la graisse. Cet appareil comporte des éléments chauffants de différentes tailles. Utiliser toujours un ustensile à fond plat, de taille suffisante pour qu’il puisse recouvrir complètement l’élément.
  • Page 16 ONDUITS Le système de ventilation de Jenn-Air est conçu pour capter les vapeurs de cuisson et la fumée s’échappant de la surface de la table de cuisson. Si l’installation n’a pas été prévue pour cette ventilation, vérifier les éléments suivants: •...
  • Page 17 UGGESTIONS POUR LE RÉGLAGE On doit choisir la puissance de chauffage en fonction de divers facteurs: taille, type de l’ustensile, et opération de cuisson. Hi (max.): Pour l’ébullition d’un liquide. On doit toujours réduire la puissance de chauffage dès que la température d’ébullition est atteinte ou pour la cuisson du mets.
  • Page 18 UISSON SUR LA SURFACE NSTALLATION DU MODULE Les modules de table de cuisson, qu’ils soient conventionnels en spirale, aux halogènes ou radiants, peuvent être installés sur n’importe quel côté de la grille d’évacuation descendante des modèles JED8230 et JED8345. Le modèle JED8130 accepte un module facultatif sur le côté...
  • Page 19 TILISATION DU GRIL • Avant le premier emploi, laver les grilles du nouveau gril dans de l’eau savonneuse très chaude, rincer et sécher. Puis, préparer la surface en appliquant une mince couche d’huile de cuisson. Retirer l’excès avec du papier essuie-tout. •...
  • Page 20 UIDE DE CUISSON AU GRIL Type Steak (2,5 à 3 cm) (1 à 1-1/4 po): Saignant À point Bien cuit Hamburgers 85 g à 115 g (3 à 4 oz) Côtelettes de porc (15 à 20 mm) (1/2 à 3/4 po) Tranches de jambon (15 mm) (1/2 po) Saucisses entiérement cuites: Hot Dogs...
  • Page 21 UISSON SUR LA SURFACE YSTÉM DE VENTILATION Le système de ventilation incorporé enlève les vapeurs de cuisson, les odeurs et la fumée des aliments préparés sur la table de cuisson et le gril. • Pour faire fonctionner manuellement le système de ventilation, appuyer sur l’interrupteur du ventilateur situé...
  • Page 22 Rincer et sécher. Pour polir et enlever les marques de doigts, faire suivre par une vaporisation de produit pour Stainless Steel Magic Spray* (Jenn-Air modèle A912, pièce n° 20000008)**. • Saleté modérée/épaisse – Essuyer avec l’un des produits suivants: Bon Ami, Smart Cleanser ou Soft Scrub* –...
  • Page 23 • Retirer la saleté tenace à l’aide d’un tampon en mailles de plastique. N’utiliser que les produits de nettoyage recommandés pour les surfaces non adhérentes. • Si les grilles sont lavées au lave-vaisselle, les enduire d’huile avant de s’en servir pour la cuisson.
  • Page 24 VANT DE ONTACTER UN OUR LA PLUPART DES PROBLÈMES ’ OBSERVÉS ÈSSAYER D ABORD CE QUI SUIT • Inspecter/réarmer le disjoncteur. Inspecter/ remplacer les fusibles. • Contrôler la source d’alimentation électrique. É LÉMENT CHAUFFANT DE GRIL OU TABLE DE CUISSON PAS ASSEZ CHAUDS •...
  • Page 25 EMARQUES...
  • Page 26 5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Jenn-Air dans les 30 jours suivant la date d’achat.
  • Page 27 UBIERTA DE UBIERTA DE STUFA STUFA VACUACIÓN VACUACIÓN ESCENDENTE ESCENDENTE JED8130, JED8230, JED8345 UÍA UÍA DEL USUARIO DEL USUARIO ABLA DE Instrucciones Importantes sobre Seguridad ... 27-28 Información sobre los Conductos ... 29 Cocinando en la Cubierta ... 29-34 Cuidado y Limpieza... 35-36 Accesorios y Módulos ...
  • Page 28 –– –– –– –– –– –– –– –– –– Fecha de Compra _______________________________ Si tiene alguna pregunta, llame a: Jenn-Air Customer Assistance 1-800-JENNAIR (1-800-536-6247) (Lunes – Viernes, 8:00 a.m. – 8:00 p.m. Hora del Este) Internet: http://www.jennair.com Para información sobre servicio, ver página 39.
  • Page 29 derrame sin recibir la debida atención puede causar humo y un derrame de grasa puede causar un incendio. Este electrodoméstico tiene diferentes tamaños de elementos superiores. Seleccione utensilios que tengan bases planas lo suficientemente grandes para cubrir el elemento. La relación adecuada entre el utensilio y el elemento mejorará...
  • Page 30 NFORMACIÓN SOBRE LOS El sistema de ventilación de Jenn-Air está diseñado para capturar tanto los vapores emitidos al cocinar como también los humos provenientes de la cubierta. Si el sistema no funciona en forma debida, a continuación se incluyen las instalaciones de conductos que necesitan ser verificadas: •...
  • Page 31 JUSTES DE ALOR UGERIDOS El tamaño, tipo de utensilio y la cocción afectarán el ajuste del calor. ‘Hi’ (Alto): Se usa para hacer hervir un líquido. Siempre reduzca el ajuste a un calor más bajo cuando los líquidos comiencen a hervir o cuando los alimentos comiencen a cocinarse.
  • Page 32 OCINANDO EN LA NSTALACIÓN DEL ÓDULO DE LA Los módulos de la cubierta, ya sean módulos tradicionales, de halógeno o de elemento radiante, pueden ser instalados en cualquier lado de la rejilla de ventilación de evacuación descendente en los modelos JED8230 y JED8345.
  • Page 33 ODO DE MPLEO DE ARRILLA • Antes de usar la parrilla por primera vez, lave las rejillas en agua caliente jabonosa, enjuague y seque. Luego prepare la superficie aplicando una leve capa de aceite de cocinar. Limpie el exceso de aceite con una toalla de papel.
  • Page 34 UÍA DE SAR A LA Tipo Bistec (1 a 1-1/4”): Semicrudo A Medio Asar Bien Asado Hamburgesas (3 a 4 onzas) Chuletas de Cerdo (1/2 a 3/4”) Rebanandas de Jamón (1/2”) Salchichas bien cocidas: Hot Dogs Salchicha Polaca Salchichas Frescas: en Cadena y en Empanadas Pollo:...
  • Page 35 OCINANDO EN LA ISTEMA DE ENTILACIÓN El sistema de ventilación incorporado extrae los vapores de cocción, los olores y el humo de los alimentos preparados en la cubierta y en la parrilla. • Para hacer fun- cionar el sistema de ventilación manualmente, oprima el inter-ruptor del ventilador...
  • Page 36 Enjuague y seque. Para pulir y evitar marcas de los dedos, use el producto ‘Stainless Steel Magic Spray’ (Jenn-Air Modelo A912, Pieza No. 20000008)**. • Suciedad Moderada/Manchas Rebeldes – Limpie con uno de los siguientes –...
  • Page 37 UIDADO Y IMPIEZA exterior. Estas pueden quitar el acabado y también rayar las rejillas. No las limpie en hornos autolimpiantes ni use limpiadores de hornos en las rejillas. CCESORIOS Y CCESORIOS Parrilla Eléctrica - Modelo JEA8200ADX Parrilla autoescurridora que facilita la preparación de muchos alimentos favoritos.
  • Page 38 NTES DE OLICITAR ERIFIQUE PRIMERO LO SIGUIENTE • Verifique o vuelva a reponer el disyuntor. Verifique o reemplace el fusible. • Verifique el suministro de energía eléctrica. L ELEMENTO ASADOR O LA CUBIERTA NO SE CALIENTAN LO SUFICIENTE • Verifique si el elemento está bien insertado. •...
  • Page 39 OTAS...
  • Page 40 Durante un año a partir de la fecha de compra, siempre y cuando se dé a este electrodoméstico principal un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, la marca Jenn-Air de Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominado “Whirlpool”) se hará...
