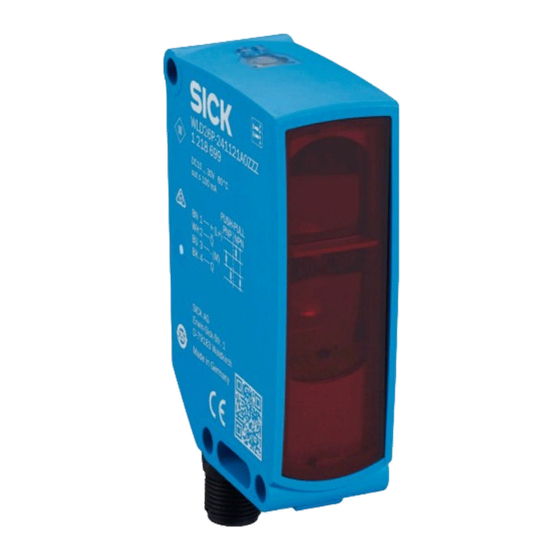

SICK W26 Operating Instructions Manual
Hide thumbs
Also See for W26:
- Operating instructions manual (168 pages) ,
- Operating instructions manual (216 pages) ,
- Operating instructions manual (139 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Chapters
Table of Contents
Related Manuals for SICK W26
Summary of Contents for SICK W26
- Page 1 O P E R A T I N G I N S T R U C T I O N S WSE26...
- Page 2 B E T R I E B S A N L E I T U N G WSE26...
- Page 3 Rechtliche Hinweise Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG ist untersagt.
-
Page 4: Table Of Contents
Montage................... Elektrische Installation............Zusatzfunktionen..............Inbetriebnahme............... Prozessdatenstruktur.............. Störungsbehebung..............Demontage und Entsorgung........... Wartung..................Technische Daten..............Anhang..................B E T R I E B S A N L E I T U N G | WSE26 8020358.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten... - Page 5 BETRIEBSANLEITUNG Zu diesem Dokument Weiterführende Informationen Die Produktseite finden Sie unter der SICK Product ID unter: pid.sick.com/{P/N}. P/N entspricht der Artikelnummer des Produkts. Folgende Informationen sind produktabhängig verfügbar: • Datenblätter • Dieses Dokument in allen verfügbaren Sprachversionen • CAD-Daten und Maßzeichnungen •...
-
Page 6: Zu Ihrer Sicherheit
Produkt genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Zum Betrieb sind ein Sender (WS) und ein Empfänger (WE) erforderlich. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG. Produktbeschreibung Bedien- und Anzeigeelemente... -
Page 7: Montage
Teach-Taste: Einstellung der Empfindlichkeit Montage Sensoren (Sender und Empfänger) an geeignete Befestigungswinkel montieren (siehe SICK-Zubehör-Programm). Sender und Empfänger zueinander ausrichten. 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26... - Page 8 –300 –400 Abstand in m Empfohlener Schaltabstandsbereich für beste Performance Abbildung 3: Lichtfleckgröße WSE26I B E T R I E B S A N L E I T U N G | WSE26 8020358.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
-
Page 9: Elektrische Installation
/C = Schaltausgang, IO-Link Kommunikation Test = Testeingang : 10 ... 30 V DC 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26 Irrtümer und Änderungen vorbehalten... - Page 10 → L+ func‐ → L+ func‐ tion tion 8022709 www.sick.c fault: 8022709 B E T R I E B S A N L E I T U N G | WSE26 8020358.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
-
Page 11: Zusatzfunktionen
Sensor, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei zu starker Verschmutzung HIGH (1). Health 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26 Irrtümer und Änderungen vorbehalten... - Page 12 – (M) ‒ (M) + (L+) + (L+) Test Test ‒ (M) – (M) B E T R I E B S A N L E I T U N G | WSE26 8020358.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
-
Page 13: Inbetriebnahme
Einsatzbedingungen beachten: Distanz zwischen Sender und Empfänger mit dem zuge‐ hörigen Diagramm [siehe Tabelle 8] abgleichen (x = Schaltabstand, y = Funktionsre‐ serve). 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26 Irrtümer und Änderungen vorbehalten... - Page 14 Schaltabstand min. in m Schaltabstand max. in m Sichtbereich Einstellbereich Schaltschwelle blau Empfohlener Schaltabstandsbereich für beste Performance B E T R I E B S A N L E I T U N G | WSE26 8020358.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
- Page 15 Abbildung 11: WSE26x-xxxxxx3xAxx, Einstellung des Schaltabstands mit Teach-in-Taste Einstellung Zeitfunktionen Input signal M = Manuell (spezifische Einstellung via IO-Link) 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26 Irrtümer und Änderungen vorbehalten...
-
Page 16: Prozessdatenstruktur
[Time load] / UInt 24 tion / Data measure‐ type ment value] / UInt13 B E T R I E B S A N L E I T U N G | WSE26 8020358.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten... -
Page 17: Störungsbehebung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der Edelmetalle) angestrebt werden. 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26 Irrtümer und Änderungen vorbehalten... -
Page 18: Wartung
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften unterliegt. Wartung Dieser SICK-Sensor ist wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • Reinigen der optischen Oberflächen und des Gehäuses •... - Page 19 Bei Hell-Dunkel-Verhältnis 1:1 im Schaltmodus. Abweichende Werte im IO-Link-Modus möglich. Gültig für Q\ auf Pin2, wenn per Software konfiguriert 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26...
- Page 20 Abmessungen in mm –100 –200 –300 –400 Abstand in m Empfohlener Schaltabstandsbereich für beste Performance B E T R I E B S A N L E I T U N G | WSE26 8020358.1GI9/2022-07-13 | SICK Irrtümer und Änderungen vorbehalten...
- Page 21 Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“). 8020358.1GI9/2022-07-13 | SICK B E T R I E B S A N L E I T U N G | WSE26...
- Page 22 O P E R A T I N G I N S T R U C T I O N S WSE26...
- Page 23 This work is protected by copyright. Any rights derived from the copyright shall be reserved for SICK AG. Reproduction of this document or parts of this document is only permissible within the limits of the legal determination of Copyright Law. Any modi‐...
- Page 24 Process data structure............Troubleshooting............... Disassembly and disposal............Maintenance................Technical data................Annex..................O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice...
- Page 25 OPERATING INSTRUCTIONS About this document Further information You can find the product page under the Product ID at: pid.sick.com/{P/N}. P/N corresponds to the part number of the product. The following information is available depending on the product: • Data sheets •...
-
Page 26: Safety Information
A sender (WS) and a receiver (WE) are required for operation. If the product is used for any other purpose or modified in any way, any warranty claim against SICK AG shall become void. Product description Operating and status indicators WSO26 x-xxxxxxA0... -
Page 27: Mounting
Teach pushbutton: adjustment of light/dark switching Teach-Button: adjusting the sensitivity Mounting Mount sensors (sender and receiver) using suitable mounting brackets (see the SICK range of accessories). Align the sender and receiver with each other. 8020358.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WSE26... - Page 28 Recommended sensing range for the best performance Figure 2: WSE26P light spot size O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice...
-
Page 29: Electrical Installation
/C = switching output, IO-Link communication Test = test input 8020358.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WSE26 Subject to change without notice... - Page 30 → L+ func‐ tion tion 8022709 www.sick.c fault: 8022709 O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice...
-
Page 31: Additional Functions
In the good state: LOW (0), if excessively contaminated HIGH (1). Health 8020358.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WSE26 Subject to change without notice... - Page 32 + (L+) + (L+) Test Test ‒ (M) – (M) O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice...
-
Page 33: Commissioning
By doing this, mutual interfer‐ ence can be prevented [see figure 8020358.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WSE26 Subject to change without notice... - Page 34 Recommended sensing range for the best performance Sensing range setting WSE26x-xxxxxx3xAxx with teach-in button: O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice...
- Page 35 M = Manual (specific setting via IO-Link) 1 ms 30.000 ms 8020358.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WSE26 Subject to change without notice...
-
Page 36: Process Data Structure
The Troubleshooting table indicates measures to be taken if the sensor stops working. O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice... -
Page 37: Disassembly And Disposal
This symbol on the product, its package or in this document, indicates that a product is subject to these regulations. Maintenance This SICK sensor is maintenance-free. We do, however, recommend that the following activities are undertaken regularly: • Clean the optical interfaces and housing •... -
Page 38: Technical Data
WSE26I WSE26G IO-Link Data transmission rate COM2 COM2 COM2 O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice... - Page 39 Fixing hole Ø 5.2 mm connection Display and setting elements 8020358.1GI9/2022-07-13 | SICK O P E R A T I N G I N S T R U C T I O N S | WSE26 Subject to change without notice...
- Page 40 Distance in m (feet) Recommended sensing range for the best performance O P E R A T I N G I N S T R U C T I O N S | WSE26 8020358.1GI9/2022-07-13 | SICK Subject to change without notice...
- Page 41 You can obtain declarations of conformity, certificates, and the current operating instructions for the product at www.sick.com. To do so, enter the product part number in the search field (part number: see the entry in the “P/N” or “Ident. no.” field on the type label).
- Page 42 I N S T R U C C I O N E S D E U S O WSE26...
- Page 43 Información legal Este documento está protegido por la legislación sobre la propiedad intelectual. Los derechos derivados de ello son propiedad de SICK AG. Únicamente se permite la reproducción total o parcial de este documento dentro de los límites establecidos por las disposiciones legales sobre propiedad intelectual.
- Page 44 Estructura de los datos de proceso........Resolución de problemas............Desmontaje y eliminación............Mantenimiento................. Datos técnicos................. Anexo..................I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 45 INSTRUCCIONES DE USO Acerca de este documento Información más detallada Podrá encontrar la página del producto bajo el Product ID en: pid.sick.com/{P/N}. P/N corresponde a la referencia del producto. En función del producto está disponible la siguiente información: • Hojas de datos •...
- Page 46 Para su funcionamiento se requiere un emisor (WS) y un receptor (WE). Cualquier uso diferente al previsto o modificaciones en el producto invalidarán la garantía por parte de SICK AG. Descripción del producto Elementos de mando y visualización...
- Page 47 Montaje Montar los sensores (emisor y receptor) en escuadras de fijación adecuadas (véase el programa de accesorios SICK). Alinear el emisor y el receptor entre sí. 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26...
- Page 48 Recommended sensing range for the best performance Figura 2: Tamaño del spot WSE26P I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 49 / C = salida conmutada, comunicación con sistema IO-Link Test = entrada de prueba 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26 Sujeto a cambio sin previo aviso...
- Page 50 Test → L+ → M Test Test → L+ → M I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 51 Tabla 4: CC, receptor xxXXXxxZZZ 26x- Push-pull + (L+) Health Health - (M) 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26 Sujeto a cambio sin previo aviso...
- Page 52 En buen estado: HIGH (1), si está muy sucio, o si el cable está interrumpido: LOW (0). En este caso, el LED amarillo parpadea. I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 53 5]. Comprobar que las aberturas ópticas (pantallas frontales) de los sensores estén completamente libres. 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26 Sujeto a cambio sin previo aviso...
- Page 54 Al mismo tiempo se reduce la reserva de funcionamiento. I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 55 Colocar un objeto en la trayectoria del haz. El LED de indicación amarillo se apaga, esto es, el objeto se detecta, y el ajuste es correcto. 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26...
- Page 56 M = Manual (ajuste específico vía IO-Link) 1 ms 30.000 ms I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 57 La tabla “Resolución de problemas” muestra las medidas que hay que tomar cuando ya no está indicado el funcionamiento del sensor. 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26...
- Page 58 Mantenimiento Este sensor SICK no precisa mantenimiento. I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK...
- Page 59 Ø 110 mm / 8 m 850 mm x 850 mm (40 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26 Sujeto a cambio sin previo aviso...
- Page 60 Sustituye IP69K: conforme a ISO 20653:2013-03 No deformar los cables por debajo de los 0 °C I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 61 Distance in m (feet) Recommended sensing range for the best performance 8020358.1GI9/2022-07-13 | SICK I N S T R U C C I O N E S D E U S O | WSE26 Sujeto a cambio sin previo aviso...
- Page 62 (referencia: véase en la placa de características el campo “P/N” o “Ident. no.”). I N S T R U C C I O N E S D E U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeto a cambio sin previo aviso...
- Page 63 N O T I C E D ’ I N S T R U C T I O N WSE26...
- Page 64 Cet ouvrage est protégé par les droits d'auteur. Les droits établis restent dévolus à la société SICK AG. La reproduction de l'ouvrage, même partielle, n'est autorisée que dans le cadre légal prévu par la loi sur les droits d'auteur. Toute modification, tout abrègement ou toute traduction de l'ouvrage est interdit sans l'accord écrit exprès de la...
- Page 65 Élimination des défauts............Démontage et mise au rebut..........Maintenance................Caractéristiques techniques........... Annexe..................8020358.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WSE26 Sujet à modification sans préavis...
- Page 66 NOTICE D’INSTRUCTION À propos de ce document Informations supplémentaires Vous trouverez la page produit sous l’identifiant produit : pid.sick.com/{P/N}. P/N correspond à la référence du produit. Les informations suivantes sont disponibles en fonction du problème : • Fiches techniques • Cette publication est disponible dans toutes les langues •...
- Page 67 Un émetteur (WS) et un récepteur (WE) sont nécessaires à son fonctionnement. Toute autre utilisation ou modification du produit annule la garantie de SICK AG. Description du produit Éléments de commande et d’affichage...
- Page 68 Monter les capteurs (émetteur et récepteur) sur une équerre de fixation (voir la gamme d’accessoires SICK). Aligner l’émetteur et sur le récepteur. N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK...
- Page 69 Recommended sensing range for the best performance Illustration 2: Taille du spot lumineux WSE26P 8020358.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WSE26 Sujet à modification sans préavis...
- Page 70 /C = sortie de commutation, communication IO-Link Test = entrée de test N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
- Page 71 8022709 Par dé www.sick.c faut : 8022709 8020358.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WSE26 Sujet à modification sans préavis...
- Page 72 Si l’état est correct : LOW (0), en cas d’encrassement important HIGH (1). Health N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
- Page 73 ‒ (M) + (L+) + (L+) Test Test ‒ (M) – (M) 8020358.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WSE26 Sujet à modification sans préavis...
- Page 74 35] (x = distance de commu‐ tation, y = réserve de fonctionnement). N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
- Page 75 Recommended sensing range for the best performance Illustration 7: Courbe caractéristique WSE26P, WSE26I 8020358.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WSE26 Sujet à modification sans préavis...
- Page 76 Illustration 11: WSE26-xxxxxx3xAxx, réglage de la distance de commutation avec le bouton d’apprentissage N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
- Page 77 Manuel (réglage spécifique via IO-Link) Structure de données de process WSE26x-xxxxxxxxAxx : 8020358.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WSE26 Sujet à modification sans préavis...
- Page 78 LED sont utilisés, s'assurer que l'entrée test est correctement affectée. N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
- Page 79 Ce symbole sur le produit, son emballage ou dans ce document indique qu’un produit est soumis à ces régulations. Maintenance Ce capteur SICK ne nécessite aucune maintenance. Nous vous recommandons de procéder régulièrement • Nettoyer les interfaces optiques et le boîtier •...
- Page 80 Classe de protection 16 V CC ... 30 V CC, sans charge 10 V CC ... 16 V CC, sans charge N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
- Page 81 Trou de fixation Ø 5,2 mm Connexion Éléments d’affichage et de réglage 8020358.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WSE26 Sujet à modification sans préavis...
- Page 82 Distance in m (feet) Recommended sensing range for the best performance N O T I C E D ’ I N S T R U C T I O N | WSE26 8020358.1GI9/2022-07-13 | SICK Sujet à modification sans préavis...
- Page 83 Conformités et certificats Vous trouverez les déclarations de conformité, les certificats et la notice d'instructions actuelle du produit sur www.sick.com. Pour cela, saisir la référence du produit dans le champ de recherche (référence : voir le numéro de la plaque signalétique dans le champ « P/N »...
- Page 84 I S T R U Z I O N I P E R L ’ U S O WSE26...
- Page 85 Questo manuale è protetto dai diritti d'autore. I diritti che ne conseguono rimangono alla ditta SICK. Il manuale o parti di esso possono essere fotocopiati esclusivamente entro i limiti previsti dalle disposizioni di legge in materia di diritti d’autore. Non è...
- Page 86 Smontaggio e smaltimento............. 100 Manutenzione................100 Dati tecnici................101 Appendice................104 I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
-
Page 87: In Merito Al Documento In Oggetto
ISTRUZIONI PER L’USO In merito al documento in oggetto Ulteriori informazioni La pagina dei prodotti è riportata in Product ID: pid.sick.com/{P/N}. P/N corrisponde al cod. articolo del prodotto. Le informazioni seguenti sono disponibili in funzione del prodotto: • Schede tecniche •... -
Page 88: Norme Di Sicurezza
Per il funzionamento sono necessari un emettitore (WS) e un ricevitore (WE). Se viene utilizzato diversamente e in caso di modifiche del prodotto, decade qualsiasi diritto alla garanzia nei confronti di SICK. Descrizione del prodotto Elementi di comando e di visualizzazione... -
Page 89: Montaggio
Montaggio Montare i sensori (emettitore e ricevitore) su staffe di fissaggio adatte (vedi il catalogo degli accessori SICK). Orientare reciprocamente l’emettitore e il rispettivo ricevitore. 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26... - Page 90 Recommended sensing range for the best performance Figura 2: Dimensioni punto luminoso WSE26P I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
-
Page 91: Installazione Elettrica
/ C = uscita di commutazione, comunicazione IO-Link Test = entrata di prova 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26 Contenuti soggetti a modifiche senza preavviso... - Page 92 → L+ func‐ → L+ func‐ tion tion 8022709 www.sick.c fault: 8022709 I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
-
Page 93: Funzioni Supplementari
è deregolato. In buono stato: LOW (0), in caso di molto sporco HIGH (1). Health 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26 Contenuti soggetti a modifiche senza preavviso... - Page 94 ‒ (M) + (L+) + (L+) Test Test ‒ (M) – (M) I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
-
Page 95: Messa In Funzione
[v. tabella 44] (x = distanza di lavoro, y = riserva operativa). 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26 Contenuti soggetti a modifiche senza preavviso... - Page 96 Recommended sensing range for the best performance Figura 7: Curva caratteristica WSE26P, WSE26I I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
- Page 97 1...3 sec. Figura 11: WSE26x-xxxxxx3xAxx, impostazione della distanza di lavoro con pulsante teach-in 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26 Contenuti soggetti a modifiche senza preavviso...
-
Page 98: Struttura Dati Di Processo
(impostazione specifica tramite IO-Link) Struttura dati di processo WSE26x-xxxxxxxxAxx: I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso... -
Page 99: Eliminazione Difetti
LED si deve prestare attenzione che l'en‐ trata di test sia adeguatamente occupata. 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26 Contenuti soggetti a modifiche senza preavviso... -
Page 100: Smontaggio E Smaltimento
Questo simbolo presente sul prodotto, nella sua confezione o nel presente documento, indica che un prodotto è soggetto a tali regolamentazioni. Manutenzione Questo sensore SICK non richiede manutenzione. A intervalli regolari si consiglia di • Pulizia di interfacce ottiche e custodia •... -
Page 101: Dati Tecnici
16 V DC ... 30 V DC, senza carico 10 V DC ... 16 V DC, senza carico 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26 Contenuti soggetti a modifiche senza preavviso... - Page 102 Foro di fissaggio Ø 5,2 mm collegamento Elementi di comando e imposta‐ zione I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso...
- Page 103 Distance in m (feet) Recommended sensing range for the best performance 8020358.1GI9/2022-07-13 | SICK I S T R U Z I O N I P E R L ’ U S O | WSE26 Contenuti soggetti a modifiche senza preavviso...
-
Page 104: Appendice
(per il cod. articolo: vedere la dicitura della targhetta di tipo nel campo “P/N” oppure “Ident. no.”). I S T R U Z I O N I P E R L ’ U S O | WSE26 8020358.1GI9/2022-07-13 | SICK Contenuti soggetti a modifiche senza preavviso... - Page 105 取 扱 説 明 書 WSE26...
- Page 106 説明されている製品 WSE26 メーカー SICK AG Erwin-Sick-Str.1 79183 Waldkirch Germany 法律情報 本書は著作権によって保護されています。著作権に由来するいかなる権利も SICK AG が保有しています。本書および本書の一部の複製は、著作権法の法的規定の範 囲内でのみ許可されます。本書の内容を変更、削除または翻訳することは、SICK AG の書面による明確な同意がない限り禁じられています。 本書に記載されている商標は、それぞれの所有者の所有です。 © SICK AG. 無断複写・複製・転載を禁ず。 オリジナルドキュメント このドキュメントは SICK AG のオリジナルドキュメントです。 2006/42/EC SAFETY 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
- Page 107 取扱説明書 目次 本文書について..............108 安全情報................. 108 製品説明................. 109 取付け..................110 電気的設置................112 追加機能................. 114 コミッショニング..............116 プロセスデータ構造............. 119 トラブルシューティング............. 119 分解および廃棄..............120 メンテナンス................. 120 テクニカルデータ..............121 付録..................124 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
-
Page 108: 本文書について
• • ソフトウェア • アクセサリ 記号および文書表記 警告およびその他の注記 危険 回避しなければ死や重傷につながる差し迫った危険な状況を示します。 警告 回避しなければ死や重傷につながる可能性のある危険な状況を示します。 注意 回避しなければ中程度の負傷や軽傷につながる可能性のある危険な状況を示しま す。 通知 回避しなければ物的損傷につながる可能性のある危険な状況を示します。 メモ 便利なヒントや推奨事項、ならびに効率的で障害のない動作を得るために必要な情 報を強調しています。 操作の説明 矢印は操作説明を示しています。 操作説明の順序は番号付けられています。 番号付けられた操作説明では、指定された順序を遵守してください。 ✓ チェックマークは、操作ガイドの結果を示しています。 安全情報 一般的な安全上の注意事項 製品の接続、取り付けおよび設定は、資格を有する専門作業員のみが 行うことができます。 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... -
Page 109: 製品説明
100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 用途 WSE26 は透過形光電センサ (以下センサまたは製品と呼ぶ) であり、物体、動物ま たは人物を光学技術により非接触で検知するための装置です。動作には送信器 (WS) および受信器 (WE) が必要です。製品を用途以外の目的で使用したり改造し たりした場合は、SICK AG に対する一切の保証請求権が無効になります。 製品説明 操作/表示要素 WSO26x-xxxxxxA0 WEO26x-xxxxxx00 WEO26x-xxxxxx01 WEO26x-xxxxxx02... -
Page 110: 取付け
取扱説明書 ティーチボタン: 感度の設定 取付け センサ (投光器と受光器) を適切な取付ブラケットに取り付けます (SICK アクセサ リプログラムを参照)。投光器と受光器を互いに方向調整します。 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... - Page 111 Dimensions in mm (inch) (15.75) (7.87) –200 (–7.87) –400 (–15.75) (32.81) (65.62) (98.43) (131.21) (164.04) (196.85) Distance in m (feet) Recommended sensing range for the best performance 図 2: WSE26P レーザスポットサイズ 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
-
Page 112: 電気的設置
– コネクタ接続: ピン割り当てに注意 – ケーブル: 芯線色 すべての電気的接続部を接続してから供給電圧を印加、あるいは電源を入れてくだ さい。 配線図の説明 (以下の表): アラーム = アラーム出力 ヘルス = アラーム出力 MF (ピン 2 設定) = 外部入力、ティーチイン、スイッチング信号 / C = スイッチング出力、IO-Link 通信 テスト = テスト入力 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... - Page 113 + (L+) 2 = 白 3 = 青 - (M) 4 = 黒 / C Alarm Alarm Teach Teach www.sick.c fault: → L+ functio → L+ functio 8022709 www.sick.c fault: 8022709 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
-
Page 114: 追加機能
Push-pull Push-pull ‒ (M) ‒ (M) 追加機能 アラーム アラーム出力: センサ (WSE26) には、センサ能力が低下している場合に通知する、 事前障害通知出力 (配線図 [参照 表 3] の「アラーム」 ) が備わっています。その際 LED 表示灯が点滅します。考えられる原因: センサの汚れ、センサ位置のずれ。良 好状態: LOW (0)、汚れがひどい場合: HIGH (1)。 ヘルス 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... - Page 115 表 7: Test Test → M Test → L+ + (L+) + (L+) Test Test – (M) ‒ (M) + (L+) + (L+) Test Test ‒ (M) – (M) 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
-
Page 116: コミッショニング
図 5: 方向調整 1 図 6: 方向調整 2 使用条件の確認 WSE26 はその大きな検出距離、あるいは非常に高い予備能により、短い間隔で使 用される過形光電センサです。 使用条件を遵守してください: 送信器と受信器の間隔を対応する図 [参照 表 53] と 照合します (x = 検出距離、y = 予備能)。 複数の透過形光電センサを隣り合わせに取り付けて使用する場合、透過形光電セン サひとつおきに送信器と受信器の配置を入れ替え、透過形光電センサの間に十分な 間隔を保つことをお勧めします。それにより相互干渉を回避することができます [参照 図 1]。 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... - Page 117 (328.08) (393.70) Distance in m (feet) Recommended sensing range for the best performance 図 9: 特性曲線 WSE26G 最小検出距離 (m) 最大検出距離 (m) 視野 調整範囲 切り替えしきい値 最高性能を発揮できる推奨検出距離範囲 青 検出距離の設定 ティーチインボタンを備えた WSE26x-xxxxxx3xAxx: 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
- Page 118 取扱説明書 投光器と受光器の間の光路に対象物があってはなりません。ティーチインボタン を押すと (約 1～3 秒) 感度が下がります。そうすることでセンサの相互干渉を低 減させることができます。また検出距離が短くなるため、予備能も低下します。対 象物を光路に移動させ、黄色い LED 表示灯が消えて対象物が検出されたら、正し く設定されたことを意味します。 1...3 sec. 図 11: WSE26x-xxxxxx3xAxx、ティーチインボタンによる検出距離の設定 タイマー機能設定 Input signal M = 手動 (IO-Link を介した特定の設定) 1 ms 30.000 ms 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
-
Page 119: プロセスデータ構造
値] / UInt 度測定] / ブール型 SInt14 ビット... / 3 ...15 / 8 … 31 / [キャリ 説明 / デ [時間測定 アロード] / UInt ータタイプ 値] / UInt13 トラブルシューティング トラブルシューティングの表は、センサが機能しなくなった場合に、どのような対 策を講じるべきかを示しています。 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... -
Page 120: 分解および廃棄
たる ッチ同士の間に十分な間隔を 保ちます。 分解および廃棄 このセンサは、適用される各国の規則に従って廃棄する必要があります。廃棄する 際には、材料 (特に貴金属) をリサイクルするように心がけてください。 メモ バッテリー、電気および電子デバイスの廃棄 • 国際的指令に従い、バッテリー、アキュムレータ、および電気または電子デバ イスは、一般廃棄物として廃棄することはできません。 法律により、所有者は、本デバイスの耐用年数の終了時に本デバイスをそれぞ • れの公的な回収場所まで返却することが義務付けられています。 • WEEE: 製品、梱包または本文書に記載されているこの記号は、製品が これらの規制の対象であることを示します。 メンテナンス この SICK センサはメンテナンスフリーです。 推奨する定期的な保全作業 光学インタフェースと筐体を清掃する • • ネジ締結とコネクタ接続の点検 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... -
Page 121: テクニカルデータ
Ø 90 mm / 8 m Ø 110 mm / 8 m 850 mm x 850 mm (40 距離 通信インターフェース 表 9: 通信インターフェース IO-Link WSE26P WSE26I WSE26G IO-Link データ伝送速度 COM2 COM2 COM2 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。... - Page 122 (0.32) (0.51) (0.51) (0.98) (0.32) (0.25) (1.54) (0.25) 38.8 (1.53) 53.3 (2.1) 53.3 (2.1) 図 13: 寸法図 2、オスコネクタ 図 12: 寸法図 1、ケーブル 投光器光軸の中心 受光器光軸の中心 取り付け穴 Ø5.2 mm 接続 表示/設定要素 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
- Page 123 WSE26I: Dimensions in mm (inch) (15.75) (7.87) –200 (–7.87) –400 (–15.75) (32.81) (65.62) (98.43) (131.21) (164.04) (196.85) Distance in m (feet) Recommended sensing range for the best performance 8020358.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WSE26 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
- Page 124 (196.85) (262.47) (328.08) (393.70) Distance in m (feet) (16.40) (131.23) (393.70) Recommended sensing range for the best performance 最高性能を発揮できる推奨検出距離範囲 青 付録 13.1 適合性および証明書 www.sick.com には、製品の適合宣言書、証明書と最新の取扱説明書が用意されて います。弊社ホームページへのアクセス後、検索フィールドに製品番号を入力して ください (製品番号は銘板の「P/N」または「Ident. no.」フィールドを参照)。 取 扱 説 明 書 | WSE26 8020358.1GI9/2022-07-13 | SICK 記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。...
- Page 125 I N S T R U K C J A E K S P L O A T A C J I WSE26...
- Page 126 Informacje prawne Niniejsza instrukcja jest chroniona prawem autorskim. Wynikające z tego prawa są własnością firmy SICK AG. Powielanie niniejszej instrukcji lub jej części jest dozwolone tylko w granicach określonych przepisami prawa autorskiego. Zabrania się dokonywania jakichkolwiek zmian w instrukcji, a także skracania lub tłumaczenia jej bez uzyskania wyraźnej pisemnej zgody firmy SICK AG.
- Page 127 Demontaż i utylizacja.............. 140 Konserwacja................141 Dane techniczne..............141 Załącznik.................. 144 8020358.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WSE26 Z zastrzeżeniem zmiany bez powiadomienia...
-
Page 128: Informacje O Tym Dokumencie
INSTRUKCJA EKSPLOATACJI Informacje o tym dokumencie Więcej informacji Stronę produktu można znaleźć na podstawie ID produktu na stronie: pid.sick.com/{P/N}. P/N odpowiada numerowi katalogowemu produktu. W zależności od produktu dostępna są następujące informacje: • Karty katalogowe • Publikacja we wszystkich dostępnych językach •... -
Page 129: Dla Państwa Bezpieczeństwa
W celu użytkowania jest wymagany nadajnik (WS) oraz odbiornik (WE). W przypadku innego zastosowania lub dokonania zmian w produkcie następuje utrata roszczeń z tytułu gwarancji wobec firmy SICK AG. Opis produktu Elementy obsługowe i wskaźnikowe... -
Page 130: Montaż
Zamontować czujniki (nadajnik i odbiornik) w odpowiednich uchwytach montażowych (patrz oferta akcesoriów SICK). Ustawić nadajnik i odbiornik względem siebie. I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK... - Page 131 Recommended sensing range for the best performance Rysunek 2: Rozmiar plamki świetlnej WSE26P 8020358.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WSE26 Z zastrzeżeniem zmiany bez powiadomienia...
-
Page 132: Instalacja Elektryczna
MF (konfiguracja 2-stykowa) = wejście zewnętrzne, uczenie (Teach-in), sygnał przełącza‐ jący /C = wyjście cyfrowe, komunikacja IO-Link I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia... - Page 133 → L+ func‐ tion tion 8022709 www.sick.c fault: 8022709 8020358.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WSE26 Z zastrzeżeniem zmiany bez powiadomienia...
-
Page 134: Dodatkowe Funkcje
LOW (0), przy zbyt dużym zabrudzeniu HIGH (1). Health I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia... - Page 135 + (L+) Test Test ‒ (M) – (M) 8020358.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WSE26 Z zastrzeżeniem zmiany bez powiadomienia...
-
Page 136: Uruchomienie
W ten sposób można zapobiec wzajemnemu wpływowi urządzeń na siebie [patrz rysunek I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia... - Page 137 8020358.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WSE26 Z zastrzeżeniem zmiany bez powiadomienia...
- Page 138 M = Ręcznie (ustawienie specyficzne za pomocą IO-Link) I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
-
Page 139: Struktura Danych Procesowych
/ Data measure‐ type ment value] / UInt13 8020358.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WSE26 Z zastrzeżeniem zmiany bez powiadomienia... -
Page 140: Diagnostyka Błędów
(zwłaszcza metali szlachetnych). I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia... -
Page 141: Konserwacja
• WEEE: Ten symbol na produkcie, jego opakowaniu lub w niniejszej instruk‐ cji oznacza, że produkt podlega wymienionym przepisom. Konserwacja Ten czujnik firmy SICK nie wymaga konserwacji. Zalecane jest w regularnych odstępach czasu • Oczyścić interfejsy optyczne oraz obudowę • sprawdzanie połączeń gwintowanych i złączy męskich. - Page 142 Obowiązuje dla Q\ na styku 2, jeśli skonfigurowano w oprogramowaniu I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia...
- Page 143 Distance in m (feet) Recommended sensing range for the best performance 8020358.1GI9/2022-07-13 | SICK I N S T R U K C J A E K S P L O A T A C J I | WSE26 Z zastrzeżeniem zmiany bez powiadomienia...
-
Page 144: Załącznik
(numer katalogowy: patrz dane na tabliczce znamionowej w polu „P/N” lub „Ident. no.”). I N S T R U K C J A E K S P L O A T A C J I | WSE26 8020358.1GI9/2022-07-13 | SICK Z zastrzeżeniem zmiany bez powiadomienia... - Page 145 M A N U A L D E I N S T R U Ç Õ E S WSE26...
- Page 146 Notas legais Reservados os direitos autorais do presente documento. Todos os direitos permane‐ cem em propriedade da empresa SICK AG. A reprodução total ou parcial desta obra só é permitida dentro dos limites regulamentados pela Lei de Direitos Autorais. É proibido alterar, resumir ou traduzir esta obra sem a autorização expressa e por escrito da SICK...
- Page 147 Desmontagem e descarte............161 Manutenção................161 Dados técnicos................ 162 Anexo..................165 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26 Sujeito a alteração sem aviso prévio...
-
Page 148: Sobre Este Documento
MANUAL DE INSTRUÇÕES Sobre este documento Mais informações Você pode encontrar a página do produto na ID do produto em: pid.sick.com/{P/N}. P/N corresponde ao número do artigo do produto. Estão disponíveis as seguintes informações dependentes do produto: • Data Sheet •... -
Page 149: Para A Sua Segurança
é usado para a detecção óptica sem contato de objetos, animais e pessoas. Um transmissor (WS) e um receptor (WE) são necessários para a operação. Qualquer utilização diferente ou alterações do produto ocasionam a perda da garantia da SICK AG. Descrição do produto Elementos de comando e indicação... -
Page 150: Montagem
Montar os sensores (emissor e receptor) em cantoneiras de fixação adequadas (ver a linha de acessórios SICK). Alinhar o emissor e o receptor entre si. M A N U A L D E I N S T R U Ç Õ E S | WSE26 8020358.1GI9/2022-07-13 | SICK... - Page 151 Recommended sensing range for the best performance Figura 2: Tamanho do ponto de luz WSE26P 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26 Sujeito a alteração sem aviso prévio...
-
Page 152: Instalação Elétrica
/C = saída de comutação, comunicação IO-Link Test = Entrada de teste M A N U A L D E I N S T R U Ç Õ E S | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio... - Page 153 Teste → L+ → M Teste Teste → L+ → M 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26 Sujeito a alteração sem aviso prévio...
- Page 154 Tabela 4: CC, receptor xxXXXxxZZZ 26x- Push-pull + (L+) Health Health - (M) M A N U A L D E I N S T R U Ç Õ E S | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
-
Page 155: Funções Adicionais
(1), em caso de forte ensujamento ou interrupção do cabo LOW (0). O indicador LED amarelo está intermitente. 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26... -
Page 156: Colocação Em Operação
óticas (vidros frontais) dos sensores estejam completa‐ mente livres. M A N U A L D E I N S T R U Ç Õ E S | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio... - Page 157 Simultaneamente é reduzida a reserva operacional. 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26 Sujeito a alteração sem aviso prévio...
- Page 158 Introduza um objeto no caminho óptico, o indicador LED amarelo se apaga, ou seja, o objeto é detectado e o ajuste está correto. M A N U A L D E I N S T R U Ç Õ E S | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
- Page 159 M = Manual (configuração específica via IO-Link) 1 ms 30.000 ms 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26 Sujeito a alteração sem aviso prévio...
-
Page 160: Estrutura De Dados De Processos
LED / padrão de erro Causa Medida WEO:LED verde intermitente Comunicação IO-Link Nenhuma M A N U A L D E I N S T R U Ç Õ E S | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio... -
Page 161: Desmontagem E Descarte
Este símbolo sobre o produto, seu pacote o neste documento, indica que um produto está sujeito a esses regulamentos. Manutenção Este sensor da SICK dispensa manutenção. Recomendamos realizar em intervalos regulares 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26... -
Page 162: Dados Técnicos
Dados técnicos 12.1 Dados técnicos O capítulo “Dados técnicos” contém apenas um extrato dos dados técnicos do sensor. Os dados técnicos completos podem ser consultados na página inicial www.sick.com, informando o número do artigo do sensor. Características Distância de comutação... - Page 163 Substitui IP69K conforme ISO 20653: 2013-03 Não deformar cabos abaixo de 0 °C 8020358.1GI9/2022-07-13 | SICK M A N U A L D E I N S T R U Ç Õ E S | WSE26 Sujeito a alteração sem aviso prévio...
- Page 164 Distance in m (feet) Recommended sensing range for the best performance M A N U A L D E I N S T R U Ç Õ E S | WSE26 8020358.1GI9/2022-07-13 | SICK Sujeito a alteração sem aviso prévio...
-
Page 165: Anexo
Os esclarecimentos sobre a conformidade, certificados e o manual de instruções atual do produto podem ser consultados em www.sick.com. Para isso, no campo de busca, inserir o número do artigo do produto (número do artigo: ver o registro na placa de características no campo “P/N”... - Page 166 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И WSE26...
- Page 167 Правовые примечания Данная документация защищена авторским правом. Обоснованные таким образом права сохраняются за фирмой SICK AG. Тиражирование документации или ее части допускается только в рамках положений закона об авторских правах. Внесение в документацию изменений, сокращение или перевод ее содержимого без однознач‐...
- Page 168 Техобслуживание..............183 Технические характеристики..........183 Приложение................186 Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
-
Page 169: О Данном Документе
✓ Галочка показывает результат выполнения инструкции. 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 Возможны изменения без уведомления... -
Page 170: Безопасность
обнаружения предметов, животных и людей. Для работы необходимы излучатель (WS) и приемник (WE). В случае использования устройства для иных целей, а также в случае внесения в изделие изменений, любые претензии к компании SICK AG на предоставление гарантии исключаются. Описание изделия... -
Page 171: Монтаж
Кнопка обучения: настройка чувствительности Монтаж Установите датчики (излучатель и приёмник) на подходящем крепёжном уголке (см. программу принадлежностей от SICK). Выровняйте излучатель и приёмник относи‐ тельно друг друга. 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26... - Page 172 Рисунок 2: Размер светового пятна WSE26P Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
-
Page 173: Электрическое Подключение
/ C = переключающий выход, коммуникация IO-Link Test = тестовый вход 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26... - Page 174 Тест Тест → L+ → M Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
- Page 175 + (L+) Health Health - (M) 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 Возможны изменения без уведомления...
-
Page 176: Дополнительные Функции
НИЗКИЙ (0). При этом мигает жёлтый светодиодный индикатор. Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления... -
Page 177: Ввод В Эксплуатацию
Необходимо следить за тем, чтобы оптические отверстия (лицевые панели) датчиков были совершенно свободными. 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26... - Page 178 подавлять ложные срабатывания в этих условиях. Одновременно уменьшается функ‐ циональный резерв. Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
- Page 179 Если установить объект на траекторию луча, желтый светодиодный индикатор гаснет, то есть объект распознан и настройка правильная. 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26...
- Page 180 M = Вручную (специфические настройки через IO-Link) 1 ms 30.000 ms Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
-
Page 181: Структура Технологических Данных
В таблице Устранение неисправностей показано, какие меры необходимо предпри‐ нять, если датчики не работают. 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26... -
Page 182: Демонтаж И Утилизация
указывает на то, что изделие подпадает под действие настоящих правил. Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления... -
Page 183: Техобслуживание
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Техобслуживание Этот датчик SICK не требует технического обслуживания. Мы рекомендуем регулярно • Очистите оптические интерфейсы и корпус • проверять прочность резьбовых и штепсельных соединений. Очистка ВАЖНО Повреждение устройства из-за неправильной очистки! Неправильная очистка может привести к повреждению устройства. - Page 184 Не деформировать кабели при температуре ниже 0 °C Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления...
- Page 185 Recommended sensing range for the best performance 8020358.1GI9/2022-07-13 | SICK Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 Возможны изменения без уведомления...
-
Page 186: Приложение
димо ввести артикул продукта (артикул: см. графу «P/N» или «Ident. no.» на заводской табличке). Р У К О В О Д С Т В О П О Э К С П Л У А Т А Ц И И | WSE26 8020358.1GI9/2022-07-13 | SICK Возможны изменения без уведомления... - Page 187 操 作 指 南 WSE26...
- Page 188 操作指南 所说明的产品 WSE26 制造商 SICK AG Erwin-Sick-Str.1 79183 Waldkirch, Germany 德国 法律信息 本文档受版权保护。其中涉及到的一切权利归西克公司所有。只允许在版权法的范 围内复制本文档的全部或部分内容。未经西克公司的明确书面许可，不允许对文档 进行修改、删减或翻译。 本文档所提及的商标为其各自所有者的资产。 © 西克公司版权所有。 原始文档 本文档为西克股份公司的原始文档。 2006/42/EC SAFETY 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
- Page 189 操作指南 内容 关于本文档的................. 190 安全信息................. 190 产品说明................. 191 安装..................192 电气安装................. 194 附加功能................. 196 调试..................197 过程数据结构................. 201 故障排除................. 201 拆卸和废弃处置..............202 维护..................202 技术数据................. 203 附件..................206 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知...
-
Page 190: 关于本文档的
其他出版物 • • 软件 • 配件 符号和文档约定 警告说明和其他说明 危险 指出一旦未能阻止就将导致死亡或严重受伤的直接危险状况。 警告 指出一旦未能阻止就可能导致死亡或严重受伤的可能危险状况。 小心 指出一旦未能阻止就可能导致中度或轻度受伤的可能危险状况。 重要 指出一旦未能阻止就可能导致财物受损的可能危险状况。 提示 强调有用的提示、建议及信息，实现高效和无故障运行。 行动指令 箭头表示行动指令。 行动指令顺序已编号。 请按照所给顺序执行已编号的行动指令。 ✓ 对勾表示行动指令的结果。 安全信息 一般安全提示 产品的连接、安装和配置只能由经过培训的专业人员进行。 根据欧盟机械指令，本产品并非安全相关装置。 2006/42/EC SAFETY 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知... -
Page 191: 产品说明
100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak). Alternatively, they can be supplied from a Class 2 power supply. UL Environmental Rating: Enclosure type 1 设计用途 WSE26 是一种对射式光电传感器（下文简称为“传感器”或“产品”），用于物体、动 物和人体的非接触式光学检测。须配有一个发射器 (WS) 和一个接收器 (WE) 才可正 常运行。如滥用本产品或擅自对其改装，则 SICK 股份公司的所有质保承诺均将失 效。 产品说明 操作及显示元件 WSO26x-xxxxxxA0 WEO26x-xxxxxx00... - Page 192 操作指南 安装 将传感器（发射器和接收器）安装在合适的安装支架上（参见 SICK 配件目录）。 相互对准发射器和接收器。 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
- Page 193 Dimensions in mm (inch) (15.75) (7.87) –200 (–7.87) –400 (–15.75) (32.81) (65.62) (98.43) (131.21) (164.04) (196.85) Distance in m (feet) Recommended sensing range for the best performance 插图 3: 光点尺寸 WSE26I 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知...
-
Page 194: 电气安装
必须在断电状态连接传感器。依据不同连接类型，注意下列信息： – 插头连接：注意引脚分配 – 电缆：芯线颜色 一旦完成所有电气连接，则应加上或接通电源。 接线图（下表）说明： Alarm = 警报输出端 Health = 警报输出端 MF（针脚 2 配置） = 外部输入端，示教功能，开关信号 /C = 开关量输出，IO-Link 通信 Test = 测试输入端 : 10 ... 30 V DC 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知... - Page 195 （白） 3 = BU - (M) （蓝） 4 = BK / C （黑） 默认 Alarm Alarm Teach 无功能 Teach 无功能 www.sick.c ：MF → L+ → L+ 8022709 默认 www.sick.c ：Q 8022709 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知...
-
Page 196: 附加功能
+ (L+) Q ≤ 100 mA Q ≤ 100 mA Push-pull Push-pull ‒ (M) ‒ (M) 附加功能 Alarm 报警输出：传感器 (WSE26) 具有一个预先停机报告输出（接线图[参见 表格 3]中的 “Alarm”），该输出仅在传感器运行受限时发送消息。此时，LED 指示灯闪烁。潜在 原因：传感器脏污，未调节传感器。状态良好：LOW (0)，脏污严重时则为 HIGH (1)。 Health 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知... - Page 197 Test → L+ + (L+) + (L+) Test Test – (M) ‒ (M) + (L+) + (L+) Test Test ‒ (M) – (M) 调试 方位 WSO26P、WSO26G：将发射器对准接收器。选择定位，确保红色发射光束射中接 收器。提示：可使用白纸或反射镜作为对准辅助设备。发射器应无遮挡地观察到接 收器，光路中不得有任何物体 [参见 插图 5]。此时，应注意传感器的光学开口（透 明保护盖）处应无任何遮挡。 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知...
- Page 198 插图 6: 对准 2 检查使用条件 WSE26 是对射式光电传感器，由于触发感应距离长或运行备用很高，因此可在较短 的距离上使用。 注意使用条件：使用随附的图表 [参见 表格 89] 调整发射器和接收器之间的距离（x = 触发感应距离，y = 运行备用）。 使用多个采用相邻方式安装的对射式光电传感器时，我们建议每隔一个对射式光电 传感器即交换发射器和接收器的顺序，并按规定在各个对射式光电传感器之间保留 足够间距。由此可避免相互干扰 [参见 插图 1]。 提示 建议： 对于某些应用（例如因反射导致错误开关），建议稍微偏离发射器与接收器的对准 或显著降低运行备用。通过示教（通过 IO-Link 或借助外壳上的示教按键）， WSE26 可以在这些条件下抑制错误开关。同时，运行备用降低。 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
- Page 199 Distance in m (feet) Recommended sensing range for the best performance 插图 9: 特性曲线 WSE26G 最小触发感应距离，单位：m 最大触发感应距离，单位：m 视野 设置范围切换阈值 为实现最佳性能而建议的触发感应距离范围 蓝色 触发感应距离设置 带示教键的 WSE26x-xxxxxx3xAxx： 发射器与接收器之间的光路中不得有任何物体。通过按下示教键（约 1 - 3 秒）可降 低灵敏度。这样可以减少传感器之间的相互干扰。此外，还可以缩短触发感应距 离，从而降低运行备用。如果将物体移动至光路中，则黄色 LED 指示灯将熄灭，即 识别到物体且设置正确。 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知...
- Page 200 操作指南 1...3 sec. 插图 11: WSE26x-xxxxxx3xAxx，通过示教键调整触发感应距离 时间功能设置 Input signal M = 手动（通过 IO-Link 进行特定设置） 1 ms 30.000 ms 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
-
Page 201: 过程数据结构
8 … 31 / [Carrier 述/ 数据类 [Time load] / UInt 24 型 measure ment value] / UInt13 故障排除 故障排除表格中罗列了传感器无法执行某项功能时应采取的各项措施。 LED / 故障界面 原因 措施 WEO：绿色 LED 闪烁 IO-Link 通信 无 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知... -
Page 202: 拆卸和废弃处置
保留足够间距 拆卸和废弃处置 本传感器必须遵照适用的国家规定进行废弃处理。废弃处理时应力求实现材料再利 用（尤其是贵金属）。 提示 电池、电气和电子设备的废弃处置 • 根据国际指令，电池、蓄电池和电气或电子设备不得作为一般废物处理。 根据法律，所有者有义务在使用寿命结束时将这些设备返还给相应的公共收集 • 点。 • WEEE: 产品、其包装或本文档中的此符号表示产品受这些法规约束。 维护 该 SICK 传感器免维护。 我们建议，定期 • 清洁光学接口和外壳 • 检查螺栓连接和插头连接器 清洁 重要 不当清洁会导致设备损坏！ 不当清洁可能导致设备损坏。 只使用推荐的清洁用具和清洁剂。 ■ 请勿使用尖锐物体进行清洁。 ■ 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK... -
Page 203: 技术数据
DC 10 ... 30 V DC 10 ... 30 V DC 10 ... 30 V 残余纹波 ≤ 5 V ≤ 5 V ≤ 5 V 消耗电流 ≤ 30 mA ≤ 30 mA ≤ 40 mA < 50 mA < 50 mA < 50 mA 防护等级 16VDC...30VDC，无负荷 10VDC...16VDC，无负荷 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知... - Page 204 (0.32) (0.51) (0.51) (0.98) (0.32) (0.25) (1.54) (0.25) 38.8 (1.53) 53.3 (2.1) 53.3 (2.1) 插图 13: 尺寸图 2，插头 插图 12: 尺寸图 1，电缆 发射器光轴中心 接收器光轴中心 安装孔 Ø 5,2 mm 接口 显示与设置元件 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
- Page 205 Recommended sensing range for the best performance WSE26I: Dimensions in mm (inch) (15.75) (7.87) –200 (–7.87) –400 (–15.75) (32.81) (65.62) (98.43) (131.21) (164.04) (196.85) Distance in m (feet) Recommended sensing range for the best performance 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知...
- Page 206 (–55.12) (65.62) (131.23) (196.85) (262.47) (328.08) (393.70) Distance in m (feet) (16.40) (131.23) (393.70) Recommended sensing range for the best performance 为实现最佳性能而建议的触发感应距离范围 蓝色 附件 13.1 合规性和证书 产品的符合性声明、证书和最新操作指南请参见 www.sick.com。为此，在搜索栏 中输入产品的订货号（订货号：参见产品铭牌上的“P/N”或“Ident. no.”条目）。 操 作 指 南 | WSE26 8020358.1GI9/2022-07-13 | SICK 如有更改，恕不另行通知...
- Page 207 操作指南 8020358.1GI9/2022-07-13 | SICK 操 作 指 南 | WSE26 如有更改，恕不另行通知...
- Page 208 Phone +7 495 283 09 90 E-Mail info@sick.com E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
Need help?
Do you have a question about the W26 and is the answer not in the manual?
Questions and answers
