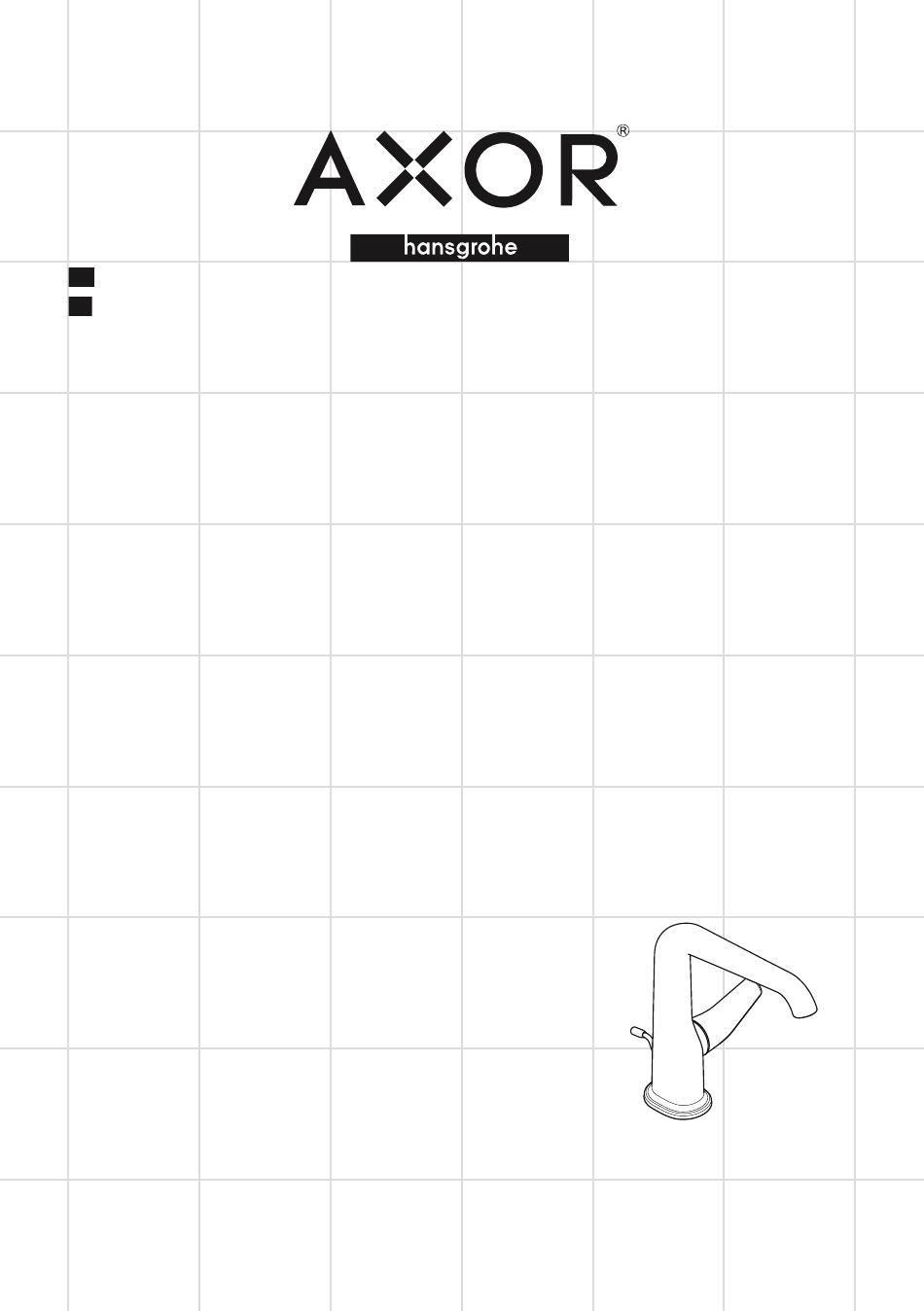

- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Bouroullec 19010009...
-
Page 2: Installation Instructions
English Safety Notes Symbol description 6 Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. 6 The shower system may only be used for bathing, Adjustment hygienic and body cleansing purposes. 6 The hot and cold supplies must be of equal pres- To adjust the hot water limiter on single lever sures. mixers, please see page 6. Using a hot water limiter in connection with a continuous flow water heater is not recommended. Installation Instructions • Prior to installation, inspect the product for transport damages. After it has been installed, no transport or Dimensions (see page7) surface damage will be honoured. • The fitting must be installed, flushed and tested after the valid norms. Flow diagram (see page 7) • If the instantaneous water heater causes problems or if you wish to increase the water flow, the EcoSmart® with EcoSmart ® (flow limiter) located behind the aerator can be without EcoSmart ®... -
Page 3: Montage
Deutsch Sicherheitshinweise Symbolerklärung 6 Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung 6 Das Produkt darf nur zu Bade-, Hygiene- und Körper- reinigungszwecken eingesetzt werden. Einhandmischer mit Warmwasserbegren- 6 Große Druckunterschiede zwischen den Kalt- und zung, Justierung siehe Seite 6. In Verbindung mit Durchlauferhitzern ist eine Warmwasser- Warmwasseranschlüssen müssen ausgeglichen sperre nicht zu empfehlen. werden. Montagehinweise Maße (siehe Seite 7) • Vor der Montage muss das Produkt auf Transportschä- den untersucht werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt. Durchflussdiagramm • Die Armatur muss nach den gültigen Normen montiert, (siehe Seite 7) gespült und geprüft werden. mit EcoSmart ® • Bei Problemen mit dem Durchlauferhitzer oder wenn ohne EcoSmart ® mehr Wasserdurchsatz gewünscht wird, kann der EcoSmart® (Durchflussbegrenzer), der hinter dem Serviceteile (siehe Seite 10) Luftsprudler sitzt, entfernt werden. - Page 4 7 Nm 58085000 SW 10 mm SW 19 mm SW 24 mm...
- Page 5 58085000 SW 22 mm > 2 min SW 22 mm (2 Nm)
- Page 6 60 °C 10 °C 0,3 MPa SW 3 mm 43° C 38° C 55° C 60° C 36° C 50° C SW 3 mm (5 Nm)
- Page 7 Bouroullec 19010009 94139000 94139007 Bouroullec 19010009...
- Page 8 öffnen / open schließen / close kalt / cold warm / hot...
- Page 10 98987000 98185000 95704000 (22x2) 97685000 95705000 95706000 98863000 95178000 98865000 (25x2) 95382000 EcoSmart 97827000 (8x1,75) 98749000 97206000 (450 mm) 97774000 94139000 94139007...
- Page 12 Hansgrohe · Auestraße 5 – 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
