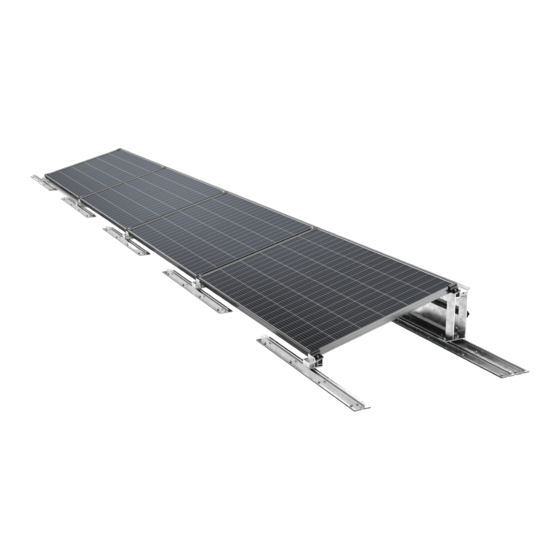

CORAB PI-068P
INSTRUKCJA MONTAŻU
Dach płaski (α≤5°),
blacha trapezowa
system inwazyjny
moduły poziomo10° lub 15°
orientacja modułów wschód-zachód, południe
Dla 4 modułów
Dla modułów o wymiarach długość 1680-2220 mm / szerokość 960- 1050 mm
System dedicated for the following module dimensions: 1680-2220 mm / width 960-1050 mm
Narzędzia potrzebne do montażu/Tools needed for installation:
rozmiar/size 6
wkrętarka/screwdriver
03PI068P/2022/EBC
INSTALLATION MANUAL
Flat roof (α≤5°),
trapezoidal sheet
invasive system
horizontal modules layout 10° or 15°
modules orientation: E-W, S
For 4 modules
rozm./size 8 mm
koncówki-bity imbusowe/
screwdriver bits
1
Advertisement
Table of Contents
Related Manuals for CORAB PI-068P
Summary of Contents for CORAB PI-068P
- Page 1 CORAB PI-068P INSTRUKCJA MONTAŻU INSTALLATION MANUAL Dach płaski (α≤5°), Flat roof (α≤5°), blacha trapezowa trapezoidal sheet system inwazyjny invasive system moduły poziomo10° lub 15° horizontal modules layout 10° or 15° orientacja modułów wschód-zachód, południe modules orientation: E-W, S Dla 4 modułów For 4 modules Dla modułów o wymiarach długość...
- Page 2 Elementy/elements Ilość modułów Indeks Nazwa Moment dokręcenia Number of PV modules Name Index Tightening torque Blachowkręt M5,5x32 M934 Sheet metal screw M5,5x32 Guma komórkowa EPDM 20x3, L=20000 M697 EPDM gum 20x3, L=20000 Wkręt 6x25 M529 Screw 6x25 Podkładka podatna M8 M1070 Safety washer M8 Śruba imbusowa M8x20...
- Page 3 Montaż/Installation Długość modułu fotowoltaicznego +20 mm Length of PV module +20 mm moduł fotowoltaiczny PV module X - odległość między otworami / distance beetwen holes 50mm 50mm wywiercić 8 x drill 8 x dach, blacha trapezowa roof, trapezoidal sheet 03PI068P/2022/EBC...
- Page 4 7, 9 7, 8 03PI068P/2022/EBC...
- Page 5 moduł fotowoltaiczny / PV module moduł fotowoltaiczny / PV module 9, 10, 5, 7 8, 10, 4, 7 moduł fotowoltaiczny PV module moduł fotowoltaiczny PV module 03PI068P/2022/EBC...
- Page 6 03PI068P/2022/EBC...
- Page 7 Corab S.A. does not analyze the needs of nal prawidłowe wykorzystanie i ich prawidłowy montaż. Corab S.A. nie customers or the expected placement conditions of photovoltaic analizuje potrzeb klientów ostatecznych oraz przewidywanych...
- Page 8 The use of other spare parts may lead to serious damage to property or szkód w mieniu lub zagrożenia dla zdrowia osób przebywających w hazards to health of people in the vicinity of the PV system! The Corab® pobliżu systemu PV! System Corab® jest to jednorodny i spójny zespół...
