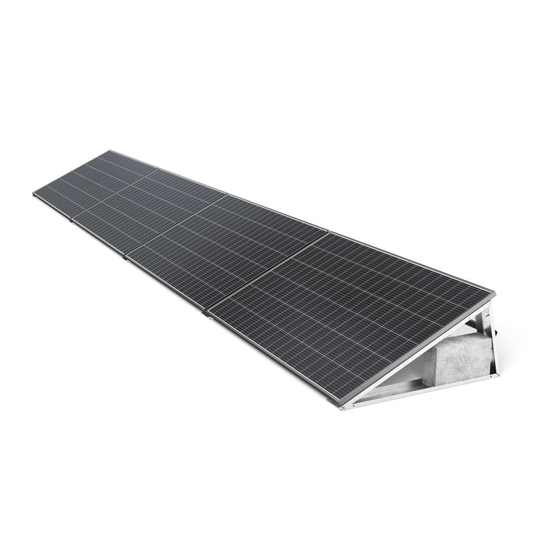

CORAB PB-92
INSTRUKCJA MONTAŻU
Dach płaski (α≤5°),
system balstowy południe
moduły poziomo 2
dla modułów (2x4)
Narzędzia potrzebne do montażu/Tools needed for installation
wkrętarka/screwdriver
rozmiar/size 8 mm
Elementy/Components
A
x10
C
D
x32
M485
Zatrzask wciskany/
M8x20 DIN912
Push latch
02PB092/2022/EBC
INSTALLATION MANUAL
Flat roof (α≤5°),
ballast system south,
horizontal modules layout 25°
for 8 modules (2x4)
XPF_PB092.1.001
Magnelis
E
17 Nm
x20
M935
x20
M8 DIN7980
rozmiar/size 6
B
x8
F
G
x20
XPF_NAK001
M484
M8 DIN 125
XPF_PB068.5.001A
Wiatrownica/windchest
H
x20
x20
M529
6x25 A2 + EPDM
1
Advertisement
Related Manuals for CORAB PB-92
Summary of Contents for CORAB PB-92
- Page 1 CORAB PB-92 INSTRUKCJA MONTAŻU INSTALLATION MANUAL Dach płaski (α≤5°), Flat roof (α≤5°), ballast system south, system balstowy południe horizontal modules layout 25° moduły poziomo 2 for 8 modules (2x4) dla modułów (2x4) Narzędzia potrzebne do montażu/Tools needed for installation wkrętarka/screwdriver...
- Page 2 Montaż/Installation 02PB092/2022/EBC...
- Page 3 Tył modułu Back side of module A=(Szerokość modułu - 870)/2 Przykład dla szerokości 1000mm: A=(1000-870)/2 = 65mm A = (Module width - 870) / 2 Example for a width of 1000mm: A = (1000-870) / 2 = 65mm 02PB092/2022/EBC...
- Page 4 02PB092/2022/EBC...
- Page 5 02PB092/2022/EBC...
- Page 6 Istnieje możliwość montażu za pomocą standardowych klem i nakrętek lub przy wykorzystaniu nitonakrętki sześciokątnej It is possible to mount using standard clamps and M8 nuts or using the hex rivetnut A' 7.5 to 2.2 B;l6mm C:l0 mm m1n 02PB092/2022/EBC...
- Page 7 Corab S.A. does not analyze the needs of nal prawidłowe wykorzystanie i ich prawidłowy montaż. Corab S.A. nie customers or the expected placement conditions of photovoltaic analizuje potrzeb klientów ostatecznych oraz przewidywanych...
- Page 8 Systemy montażowe Corab® mounting systems can be used only inaccordance Corab® mogą być użytkowane jedynie ze swoim pierwotnym przezna- with their original intended purpose described in the manual that also czeniem, opisanym w niniejszej instrukcji zawierającej również informacje contains information regarding maintenance.
-
Page 9: Maintenance
The use of other spare parts may lead to serious damage to property or szkód w mieniu lub zagrożenia dla zdrowia osób przebywających w hazards to health of people in the vicinity of the PV system! The Corab® pobliżu systemu PV! System Corab® jest to jednorodny i spójny zespół...
