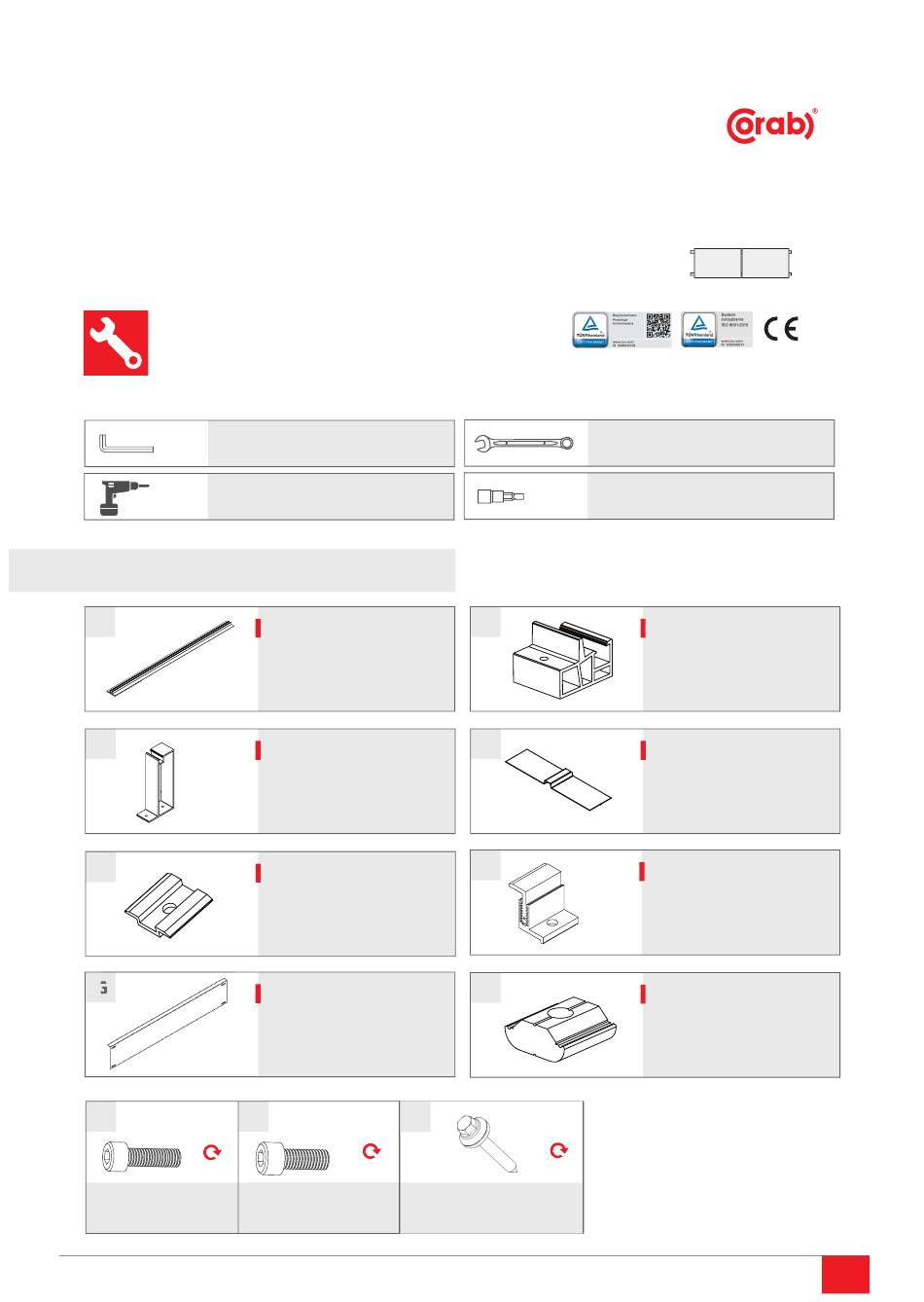

CORAB PB-068
INSTRUKCJA MONTAŻU
Dach płaski (α≤5°),
system balastowy,
moduły poziomo
Dla 8 modułów
Narzędzia potrzebne do montażu/Tools needed for installation
rozmiar/size 6
wkrętarka/screwdriver
Elementy/elements
A
x15
C
x10
E
x12
G
x8
I
J
17 Nm
M681
x22
M485
M8x50 DIN 912 A2
M8x20 DIN 912 A2
01PB068/2019/DP
INSTALLATION MANUAL
Flat roof (α≤5°),
ballast system,
landscape modules layout
for 8 modules
XPF_SM087
Szyna dolna/
Lower rail
aluminium/aluminum
Y_PB068.01
Mocowanie górne\
Upper fastening
aluminium/aluminum
Klema środkowa KS AL/
Mid clamp
aluminium/aluminum
XPF_PB068.5
Wiatrownica/
Windshield
stal ocynkowana/galvanized steel
K
17 Nm
x28
M889
M5,5x25
rozmiar/size 10 mm
koncówki-bity imbusowe/
screwdriver bits
B
XPF_PB068.1
Mocowanie dolne/
Lower fastening
x10
aluminium/aluminum
D
XPF_PB062.5
Platforma balastu/
Ballast platform
x15
aluminium/aluminum
F
Klema końcowa/
End clamp
x8
aluminium/aluminum
H
M694
Nakrętka do szyny KLIK
KLIK nut for rail
x50
aluminium/aluminum
7 Nm
X20
1
Advertisement
Related Manuals for CORAB PB-068
Summary of Contents for CORAB PB-068
- Page 1 CORAB PB-068 INSTRUKCJA MONTAŻU INSTALLATION MANUAL Dach płaski (α≤5°), Flat roof (α≤5°), system balastowy, ballast system, moduły poziomo landscape modules layout Dla 8 modułów for 8 modules Narzędzia potrzebne do montażu/Tools needed for installation rozmiar/size 10 mm rozmiar/size 6 koncówki-bity imbusowe/ wkrętarka/screwdriver...
- Page 2 Montaż/Installation dł. panela+20mm (klema końcowa stała) dł. panela+20mm (klema końcowa stała) dł. panela +30mm(klema końcowa regul.) dł.panela +20mm dł.panela +20mm dł. panela+30mm (klema końcowa regul.) Length of a panel+20mm (permanent end clamp)) Length of a panel +20mm Length of a panel +20mm Length of a panel+20mm (permanent end clamp)) Length of a panel +30mm(adjustable end clamp.) Length of a panel +30mm(adjustable end clamp.)
- Page 3 Balast - 56 kg/na moduł (np. betonowy bloczek o wymiarach 120x250x380mm)/ Ballast - 56 kg per module (e.g. concrete block with dimensions of 120x250x380mm). [10] [11] 01PB068/2019/DP...
- Page 4 Podkładka sprężysta/Spring washer Podkładka sprężysta/Spring washer 01PB068/2019/DP...
- Page 5 Aneks: Minimalne odległości pomiędzy stelażami konstrukcji CORAB/ Annex: Minimal rates between the frames of the CORAB construction Założnia/assumptions: moduł/module: 1000x1670mm kąt nachylenia dachu/roof inclination angle: 0° panels deviated from the south orientation: max. +/- 10 degrees Inwazyjny/screwed system Balastowy/ballast PB-017 - 1,7 m, 15° pion/vertical PI-017 - 1,7 m, 15°...
