Guida All'installazione - Techly EXTIP-383IR4 User Manual

HDMI SPLITTER/ EXTENDER
SU CAVO CAT5/6 CON IR

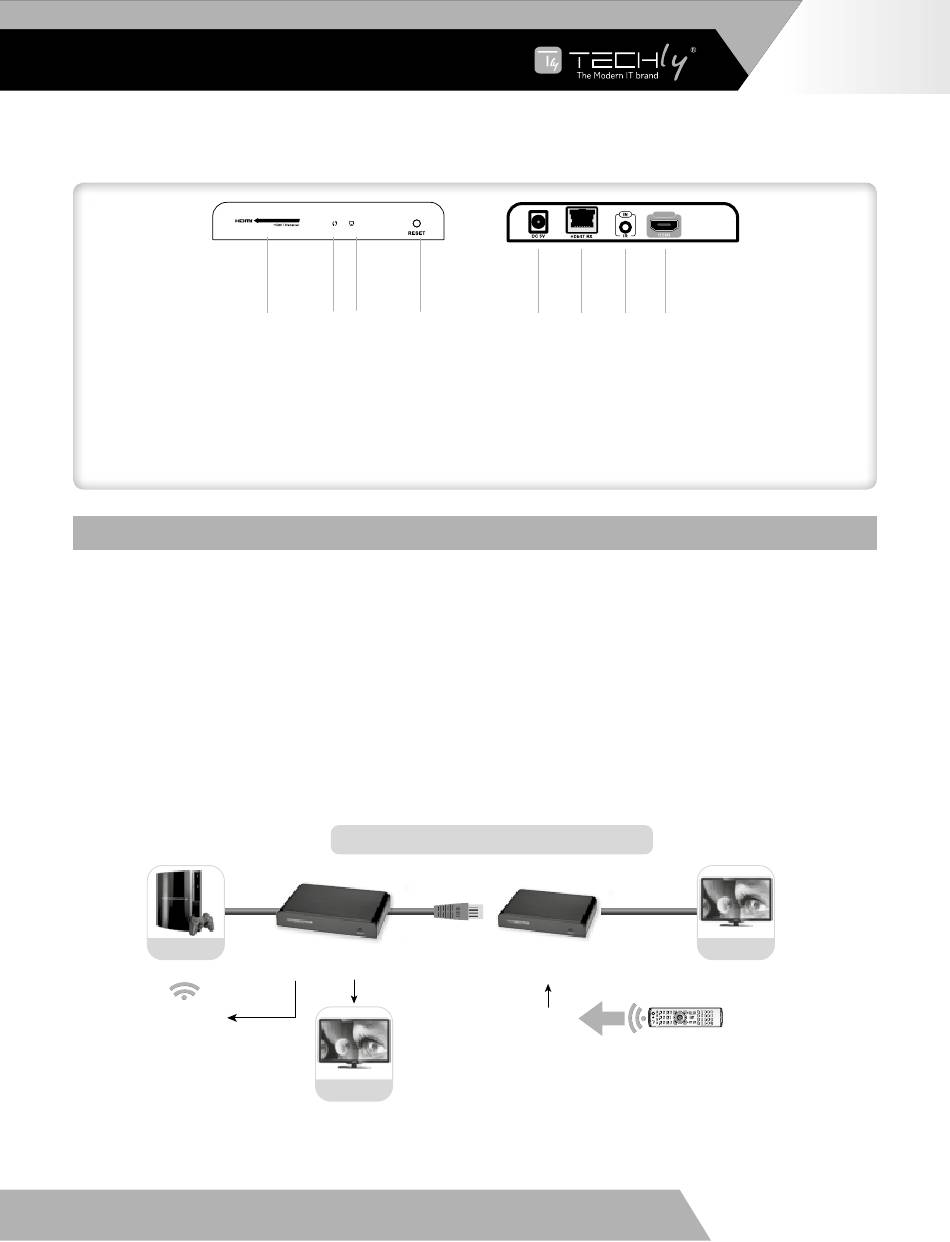

HDMI EXTENDER RX (Ricevitore)
➊
Led indicatore di alimentazione
➋
Led indicatore trasmissione dati
➌
Led di indicazione connessione di rete
➍
Reset
➎
Ingresso alimentazione (DC5V)

GUIDA ALL'INSTALLAZIONE

Come preparare un cavo di rete Cat5e/6
Seguire lo standard EIA/TIA-568B
1=Arancio/Bianco
2=Arancio
3=Verde/Bianco
Connessione Punto-Punto: raggiunge fino a 120 metri di distanza di trasmissione su singolo cavo
di CAT6 (con un cavo di elevata qualità si può raggiungere fino a 150 metri).
HDMI IN
PS3
PS3
HDMI Source
➊ ➋➌ ➍
4=Blu
5=Blu/Bianco
6=Verde
POINT-TO-POINT CONNECTION
Cat5e/6 Cable
HDMI Extender
‹‹ ››
TX Sender
HDMI Display
ROUTER CONNECTION
➎ ➏ ➐ ➑
➏
Ingresso segnale
➐
Ingresso segnale IR per connessione
con cavo prolunga ricevitore IR
➑
Uscita segnale HDMI
7=Marrone/Bianco
8=Marrone
HDMI OUT
HDMI Extender
‹‹ ››
RX Receiver
9
HDMI Display
WWW.TECHLY.COM
