HDMI EXTENDER
SU CAVO CAT5/6 CON IR

CONTENUTO DELLA CONFEZIONE

Verificare che nella confezione siano inclusi i seguenti elementi:
HDMI Extender – Trasmettitore
HDMI Extender – Ricevitore
Alimentatore DC 5V/1A x 2
Manuale d'istruzioni
Prolunga IR Blaster
Prolunga ricevitore IR

REQUISITI DI INSTALLAZIONE

Sorgente HDMI con funzione IR (scheda grafica del computer, DVD, PS3, apparecchiature di
monitoraggio HD...)
SDTV, HDTV , proiettore con porta HDMI
Collegamento: (trasmettitore/ricevitore): UTP/STP CAT5e/6
Nell'estensione tramite LAN, il cavo di collegamento presenta le seguenti caratteristiche:
CAT5 massimo 80 metri tra le due periferiche
CAT5e massimo 100 metri tra le due periferiche
CAT6 massimo 120 metri tra le due periferiche

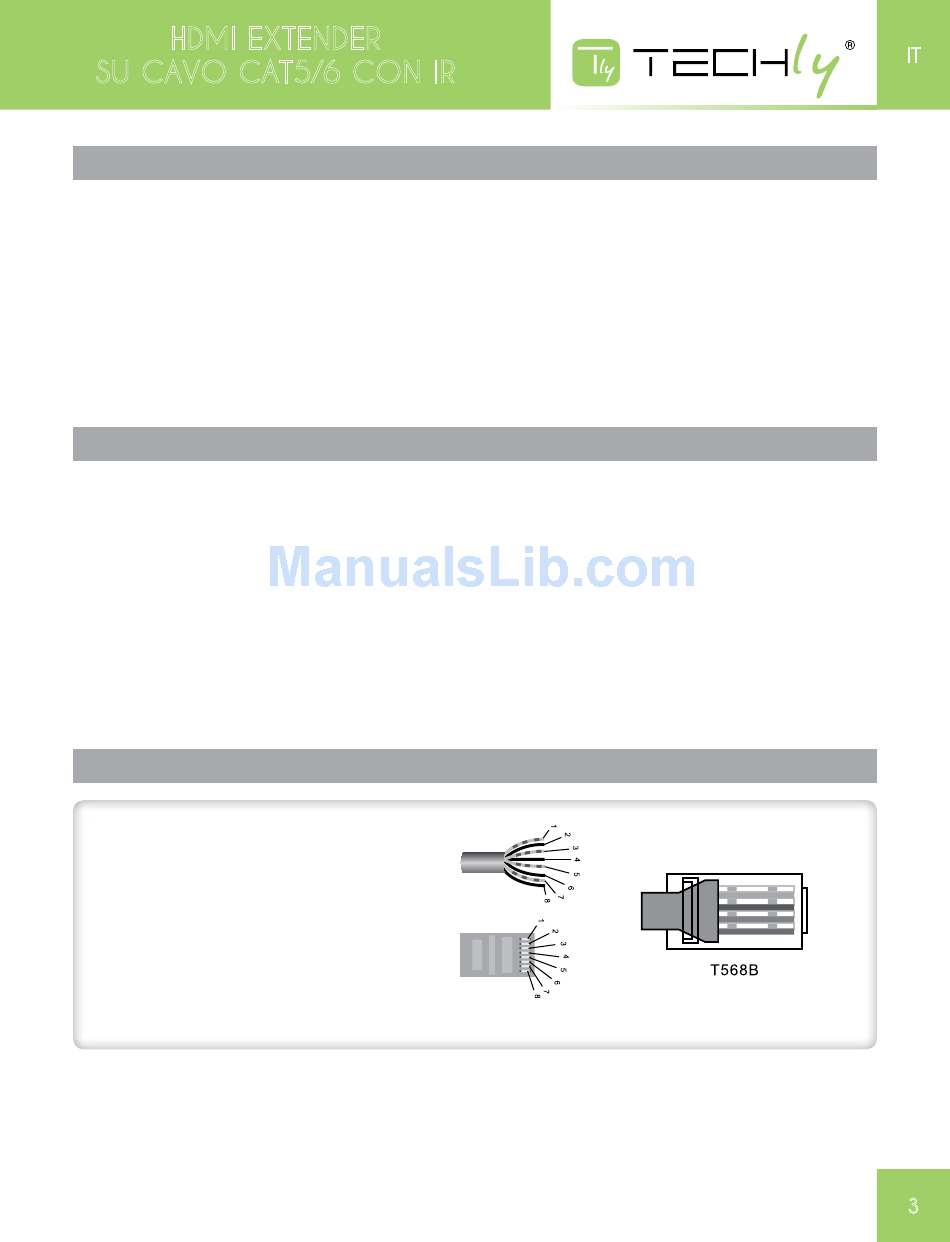

GUIDA ALL'INSTALLAZIONE

Cavo Cat5e/6
Seguire lo standard IEEE-568B
1=Arancio/Bianco
2=Arancio
3=Verde/Bianco
4=Blu
5=Blu/Bianco
6=Verde
7=Marrone/Bianco
8=Marrone
