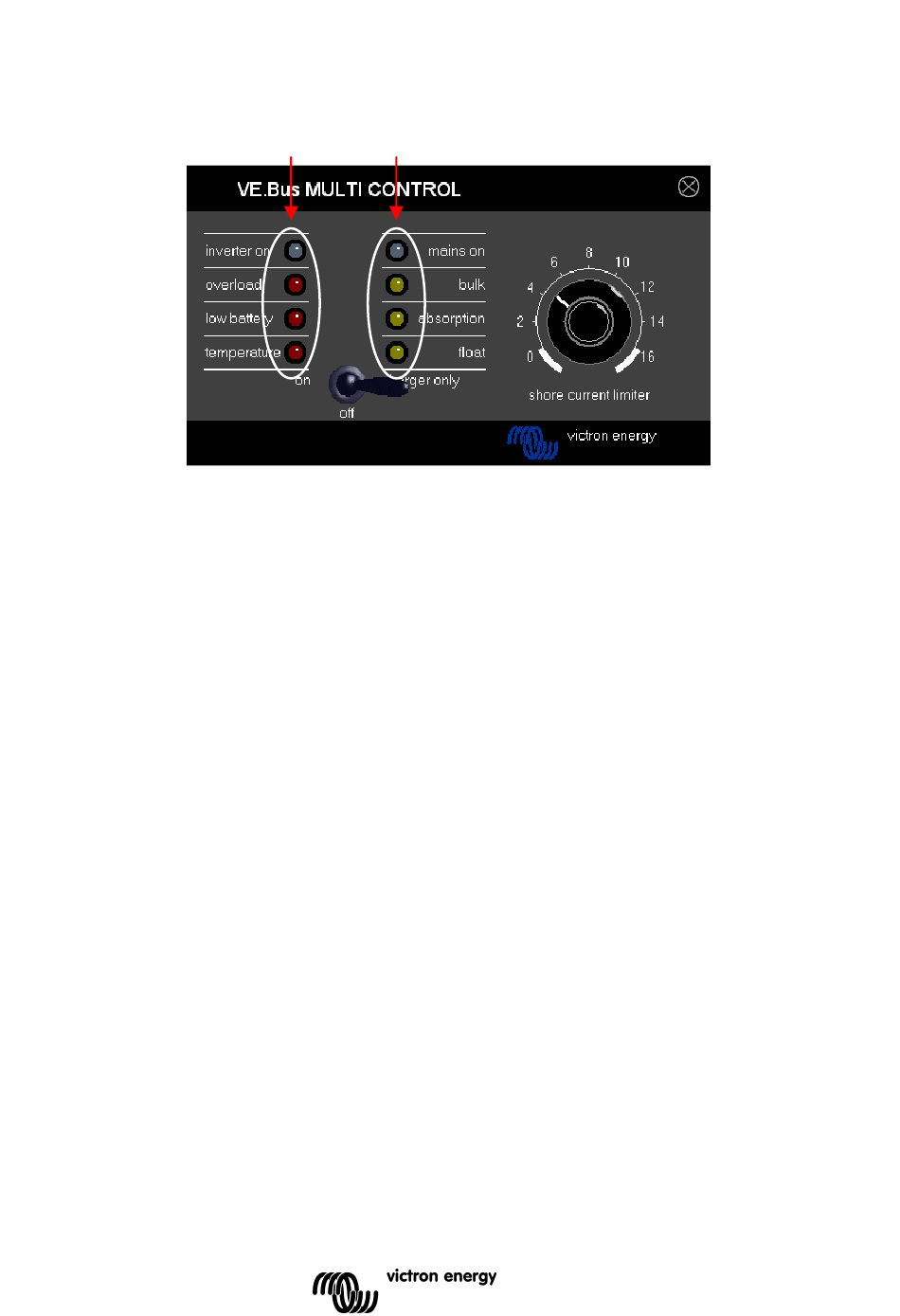

La columna izquierda marca el paso actual (1, 2 ó 3), mientras que la derecha representa el valor
0-9 que se está programando para este paso.
PASO
VALOR
4.1.2 Entrar en modo de configuración
Para entrar en modo de configuración, pulse el botón que se encuentra en la parte trasera del
panel hasta que el LED inferior de la columna izquierda empiece a parpadear, indicando que está
en el paso 1.
Nota: Los Multis o Quattros conectados cambian a "sólo inversor" cuando se pulsa el botón
configuración y mientras el modo de configuración está activo.
4.1.3 Fase 1
El factor de escalamiento se configura en el primer paso. Este parámetro no se utiliza en
sistemas VE.Bus, de manera que pulse el botón de nuevo y siga al paso 2.
(El LED de la columna izquierda mostrará "2", indicando que estamos en el paso 2.)
4.2.4 Pasos 2 y 3
Debido a que el límite de corriente del generador excede con creces el rango 0-9, para
configurarlo necesitaremos dos pasos. Al utilizar 2 pasos podemos crear un valor entre 0-99. Esto
se hace de la manera siguiente: En el paso 2 programamos las decenas y el en paso 3 las
unidades. Por ejemplo, para configurar un valor de 68 programamos 6 en el paso 2 y 8 en el paso
3.
Importante: Para el límite de corriente del generador, un rango de 0-99A no es suficiente para
cubrir todos los sistemas. Por lo tanto, el panel multiplica por 2 el valor programado para obtener
el límite de corriente del generador.
De manera que para programar 95, por ejemplo, (en el paso 2 un 9 y en el paso 3 un 5) resultará
en un límite de corriente del generador de 2x95=190A.
6
