Hans Grohe Novus 71062000 Instructions For Use/Assembly Instructions

Hide thumbs Also See for Novus 71062000:

Instructions for use/assembly instructions (44 pages)

page of 44

/ 44
Bookmarks

Available languages

Quick Links

Download this manual

ZH 用户手册组装说明

JP 取扱説明書施工説明書

‫دليل االستخدام تعليمات التجميع‬

‫הוראות שימוש הוראות הרכבה‬

Novus

Need help?

Do you have a question about the Novus 71062000 and is the answer not in the manual?

Questions and answers

Summary of Contents for Hans Grohe Novus 71062000

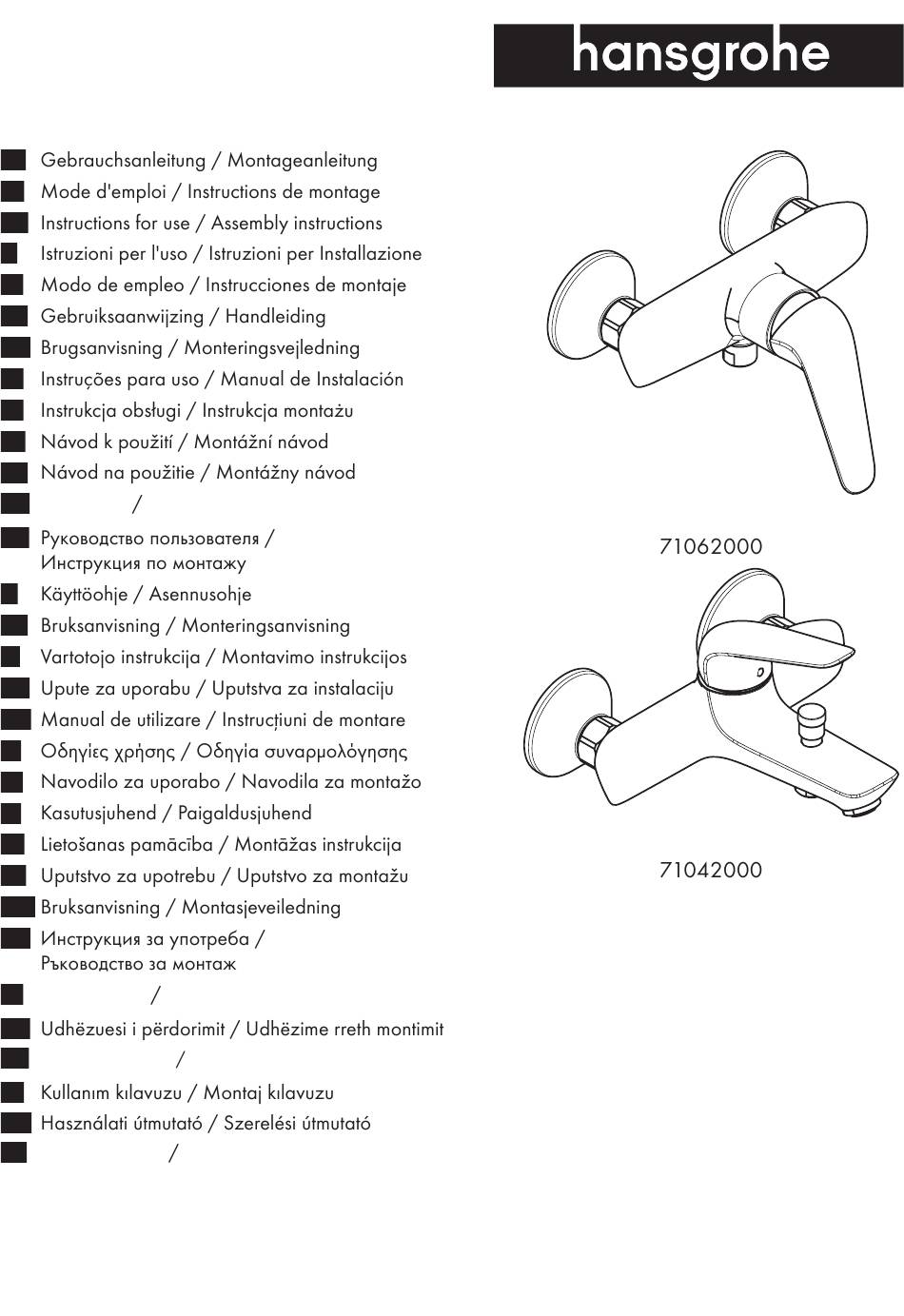

Page 1 ZH 用户手册组装说明 Novus Novus JP 取扱説明書施工説明書 ‫دليل االستخدام تعليمات التجميع‬ ‫הוראות שימוש הוראות הרכבה‬...
Page 2 Deutsch Sicherheitshinweise Symbolerklärung Justierung Maße Montagehinweise Durchflussdiagramm Serviceteile Wartung Reinigung Bedienung Prüfzeichen Technische Daten Störung Ursache Abhilfe Montage...
Page 3 Français Consignes de sécurité Description du symbole Etalonnage Instructions pour le montage Dimensions Diagramme du débit Pièces détachées Entretien Nettoyage Instructions de service Informations techniques Classification acoustique et débit Dysfonctionnement Origine Solution Montage...
Page 4 English Adjustment Safety Notes Dimensions Flow diagram Installation Instructions Spare parts Maintenance Cleaning Operation Test certificate Technical Data Symbol description Fault Cause Remedy Assembly...
Page 5 Italiano Indicazioni sulla sicurezza Descrizione simbolo Taratura Istruzioni per il montaggio Ingombri Diagramma flusso Parti di ricambio Manutenzione Pulitura Procedura Dati tecnici Segno di verifica Problema Possibile causa Rimedio Montaggio...
Page 6 Español Indicaciones de seguridad Descripción de símbolos Ajuste Indicaciones para el montaje Dimensiones Diagrama de circulación Repuestos Mantenimiento Limpiar Datos técnicos Manejo Marca de verificación Problema Causa Solución Montaje...
Page 7 Nederlands Veiligheidsinstructies Symboolbeschrijving Instellen Maten Montage-instructies Doorstroomdiagram Service onderdelen Onderhoud Reinigen Bediening Keurmerk Technische gegevens Storing Oorzaak Oplossing Montage...
Page 8 Dansk Forindstilling Sikkerhedsanvisninger Målene Gennemstrømningsdiagram Monteringsanvisninger Reservedele Service Rengøring Brugsanvisning Godkendelse Tekniske data Symbolbeskrivelse Fejl Årsag Hjælp Montering...
Page 9 Português Avisos de segurança Descrição do símbolo Afinação Avisos de montagem Medidas Fluxograma Peças de substituição Manutenção Limpeza Dados Técnicos Funcionamento Marca de controlo Falha Causa Solução Montagem...
Page 10 Polski Wskazówki bezpieczeństwa Opis symbolu Ustawianie Wskazówki montażowe Wymiary Schemat przepływu Części serwisowe Konserwacja Czyszczenie Obsługa Dane techniczne Znak jakości Usterka Przyczyna Pomoc Montaż...
Page 11 Česky Nastavení Bezpečnostní pokyny Rozmìry Diagram průtoku Pokyny k montáži Servisní díly Údržba Čištění Ovládání Zkušební značka Technické údaje Popis symbolů Porucha Příčina Odstranění Montáž...
Page 12 Slovensky Nastavenie Bezpečnostné pokyny Rozmery Diagram prietoku Pokyny pre montáž Servisné diely Údržba Čistenie Obsluha Osvedčenie o skúške Technické údaje Popis symbolov Porucha Príčina Pomoc Montáž...
Page 13 中文流量示意图参见第页安全技巧装配时为避免挤压和切割受伤必须戴上手套备用零件参见第页本产品只允许作为洗浴卫生和洁身之用冷热水管间过大的压力差必须予以平衡保养参见第页安装提示单向阀必须在符合国家或当地的法律的情况下按照安装前必须检查产品是否受到运输损害安装后定期检查至少一年一次将不认可运输损害或表面损伤清洗参见第页管道和阀门必须根据通用标准进行安装冲洗和检查操作参见第页请遵守当地国家现行的安装规定安装在浴缸龙头中的分水器装置型用于防检验标记参见第页止水流回吸所以分水器装置下边缘必须至少高于脏水水位线技术参数工作压强最大推荐工作压强测试压强...
Page 14 Русский Указания по технике безопасности Описание символов Подгонка Указания по монтажу Размеры Схема потока Κомплеκт Техническое обслуживание Очистка Технические данные Эксплуатация Знак технического контроля Неисправность Причина Устранение неисправности Монтаж...
Page 15 Suomi Säätö Turvallisuusohjeet Mitat Virtausdiagrammi Asennusohjeet Varaosat Huolto Puhdistus Käyttö Koestusmerkki Tekniset tiedot Merkin kuvaus Häiriö Toimenpide Asennus...
Page 16 Svenska Justering Säkerhetsanvisningar Måtten Flödesschema Monteringsanvisningar Reservdelar Skötsel Rengöring Hantering Testsigill Tekniska data Symbolförklaring Störning Orsak Åtgärd Montering...
Page 17 Lietuviškai Reguliavimas Saugumo technikos nurodymai Išmatavimai Pralaidumo diagrama Montavimo instrukcija Atsarginės dalys Techninis aptarnavimas Valymas Eksploatacija Bandymo pažyma Techniniai duomenys Simbolio aprašymas Gedimas Priežastis Priemonė Montavimas...
Page 18 Hrvatski Sigurnosne upute Opis simbola Regulacija Upute za montažu Mjere Dijagram protoka Rezervni djelovi Održavanje Čišćenje Tehnički podatci Upotreba Oznaka testiranja Greška Uzrok Otklanjanje Sastavljanje...
Page 19 Română Instrucţiuni de siguranţă Descrierea simbolurilor Reglare Instrucţiuni de montare Dimensiuni Diagrama de debit Piese de schimb Întreţinere Curăţare Utilizare Certificat de testare Date tehnice Deranjament Cauza Măsuri de remediere Montare...
Page 20 Ελληνικά Υποδείξεις ασφαλείας Περιγραφή συμβόλων Ρύθμιση Οδηγίες συναρμολόγησης Διαστάσεις Διάγραμμα ροής Ανταλλακτικά Συντήρηση Καθαρισμός Χειρισμός Σήμα ελέγχου Τεχνικά Χαρακτηριστικά Βλάβη Αιτία Διόρθωση Συναρμολόγηση...
Page 21 Slovenski Varnostna opozorila Opis simbola Justiranje Navodila za montažo Mere Diagram pretoka Rezervni deli Vzdrževanje Čiščenje Upravljanje Tehnični podatki Preskusni znak Napaka Vzrok Pomoč Montaža...
Page 22 Estonia Reguleerimine Ohutusjuhised Mõõtude Läbivooludiagramm Varuosad Paigaldamisjuhised Hooldus Puhastamine Kasutamine Kontrollsertifikaat Tehnilised andmed Sümbolite kirjeldus Rike Põhjus Lahendus Paigaldamine...
Page 23 Latvian Ieregulēšana Drošības norādes Izmērus Caurplūdes diagramma Norādījumi montāžai Rezerves daļas Apkope Tīrīšana Lietošana Pārbaudes zīme Tehniskie dati Simbolu nozīme Traucējums Iemesls Bojājumu novēršana Montāža...
Page 24 Srpski Sigurnosne napomene Opis simbola Podešavanje Instrukcije za montažu Mere Dijagram protoka Rezervni delovi Održavanje Čišćenje Rukovanje Tehnički podaci Ispitni znak Smetnja Uzrok Pomoć Montaža...
Page 25 Norsk Justering Sikkerhetshenvisninger Mål Gjennomstrømningsdiagram Montagehenvisninger Servicedeler Vedlikehold Rengjøring Betjening Prøvemerke Tekniske data Symbolbeskrivelse Feil Årsak Feilrettelse Montasje...
Page 26 БЪЛГАРСКИ Указания за безопасност Описание на символите Юстиране Указания за монтаж Размери Диаграма на потока Сервизни части Поддръжка Почистване Обслужване Технически данни Контролен знак Неизправност Причина Помощ Монтаж...
Page 27 日本語安全上の注意アイコンの説明施工の際は手を挟んだり怪我をしないように手酢酸系シリコンをご使用にならないでくだ袋をはめてくださいさいこの製品は体や手を洗う等の製品本来の目的調整次のページを参照以外には使用しないでください給水・湯の圧力差は以内としてくださいお湯の流量制限の設定方法瞬間湯沸かし器をご施工上の注意利用の際はお湯の流量制限はしないでください寸法次のページを参照製品の施工前に輸送でのダメージがないか確認してください施工後のキズ等のお申し出はお断流量曲線図次のページを参照りさせて頂いています配管と水栓は関連法規に従って施工洗浄およスペアパーツ次のページを参照び試験を行ってください施工行う地域に適用される関連法規をお守りくメンテナンス次のページを参照ださいバス水栓で使用されるダイバータ...
Page 28 Shqip Udhëzime sigurie Përshkrimi i simbolit Justimi Udhëzime për montimin Përmasat Diagrami i qarkullimit Pjesët e servisit Mirëmbajtja Pastrimi Përdorimi Të dhëna teknike Shenja e kontrollit Demtim Shkaku Ndihme Montimi...
Page 29 ‫عربي‬ ‫وصف الرمز‬ ‫تنبيهات األمان‬ ‫يجب إرتداء قفازات لليد أثناء التركيب لتجنب حدوث‬ ‫هام ال تستخدم السليكون الذي يحتوي على‬ ‫أخطار اإلنحشار أو الجروح‬ ‫أحماض‬ ‫ال يجب استخدام المنتج إال في أغراض االستحمام‬ ‫واألغراض الصحية وأغراض تنظيف الجسم‬ ‫الضبط راجع صفحة‬ ‫يجب...
Page 30 Türkçe Ayarlama Güvenlik uyarıları Ölçüleri Akış diyagramı Yedek Parçalar Montaj açıklamaları Bakım Temizleme Kullanımı Kontrol işareti Teknik bilgiler Simge açıklaması arıza sebep yardım...
Page 31 Türkçe Garanti Belgesi Üretici veya İthalatçı Firmanın Malın Genel Müdür Montajı...
Page 32 Magyar Használat Biztonsági utasítások Szerelési utasítások Műszaki adatok Szimbólumok leírása Vizsgajel Beállítás Méretet Átfolyási diagramm Tartozékok Karbantartás Tisztítás...
Page 33 Magyar Hiba Megoldás Szerelés...
Page 34 ‫עברית‬ ‫כוונון ראה עמוד‬ ‫הערות בטיחות‬ ‫כדי להתאים את מגביל המים החמים לא מומלץ להשתמש‬ ‫יש להשתמש בכפפות בזמן ההתקנה כדי למנוע‬ ‫במגביל מים חמים ביחד עם מחמם מים בעל זרימה‬ ‫פציעות וחתכים‬ ‫רצופה‬ ‫המוצר מיועד לשימוש למטרות רחצה היגיינה ושטיפת‬ ‫הגוף...
Page 35 X + 36 mm 36 mm max. 39 mm max. 5 mm SW 24 mm...
Page 36 SW 30 mm SW 22 mm SW 22 mm > 2 min...
Page 37 0,3 MPa 60 °C 10 °C 0,3 МПа 0,3 ‫ميجابسكال‬ 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
Page 38 c l i c 开关吐水止水 ‫فتح‬ ‫إغالق‬ ‫פתוח‬ ‫סגור‬ 热冷温かい冷たい / ‫/ ساخن‬ ‫חם‬ ‫بارد‬ ‫קר‬...
Page 39 Novus ±12 15-23 G1/2 Novus 15-23 ±12 G1/2 Novus Novus 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec...
Page 40 Novus Novus...
Page 41 www.hansgrohe.com/cleaning-recommendation お手入れの方法保証についてご連絡先 ‫توصيات التنظيف الضمان اتصال‬ 清洁指南担保接触 ‫המלצות לניקוי אחריות איש קשר‬...
Page 44 P-IX DVGW SINTEF NF 71042000 71062000 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...

This manual is also suitable for:

Novus 71042000
