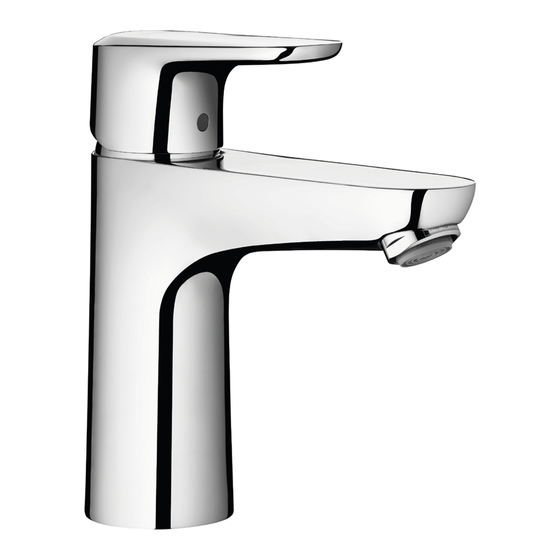

Hans Grohe Ecos Instructions For Use/Assembly Instructions
Hide thumbs
Also See for Ecos:
- Instructions for use/assembly instructions (40 pages) ,
- Instructions for use and assembly instructions (16 pages) ,
- Instructions for use/assembly instructions (40 pages)
Advertisement
Quick Links

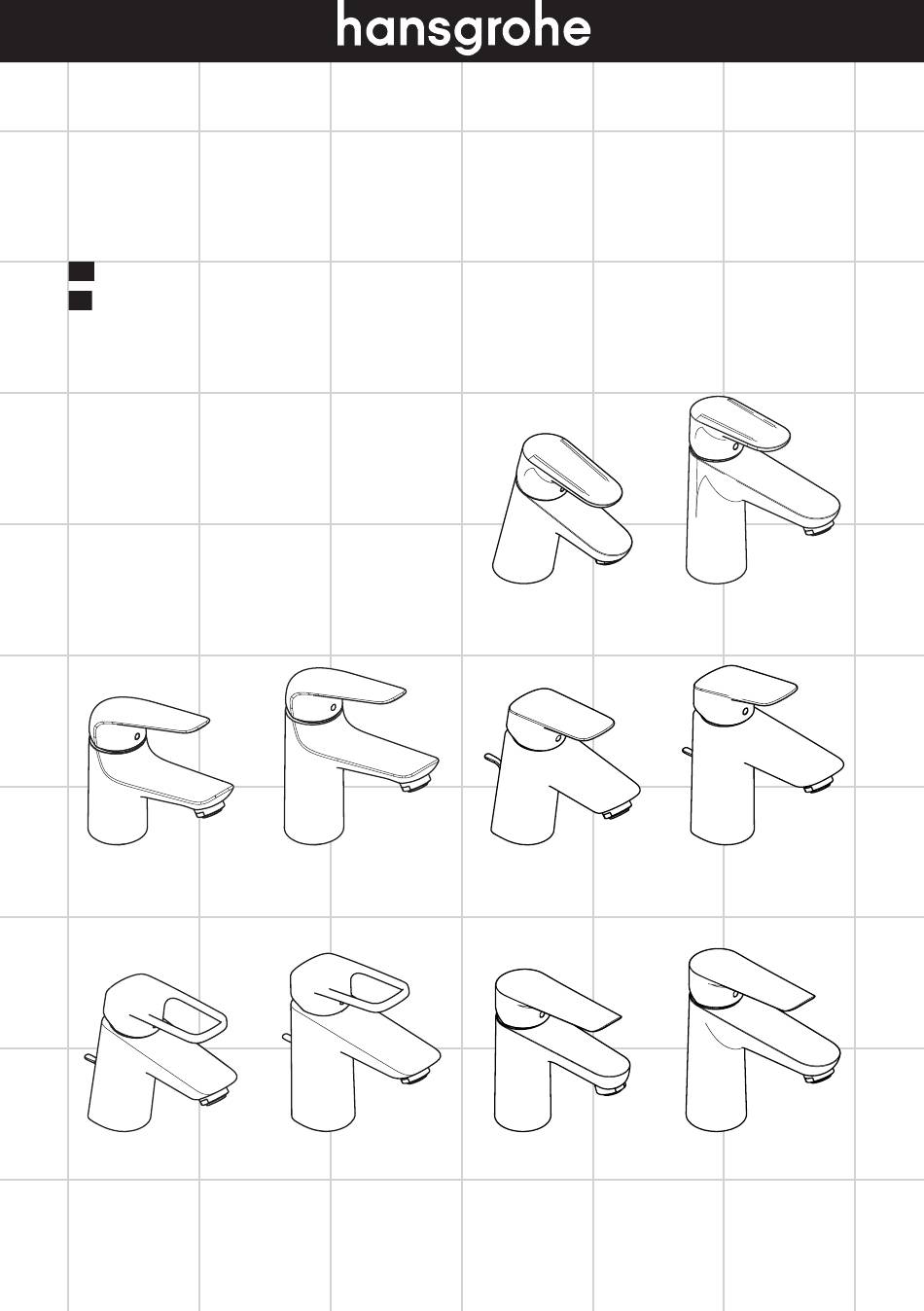

EN Instructions for use / assembly instructions
DE Gebrauchsanleitung / Montageanleitung
Novus 70
71020019 / 71020029
Logis Loop 70
71150019 / 71150029
Novus 100
71030019 / 71030029
Logis Loop 100
71151019 / 71151029
2
3
Ecos
14080019 / 14080029
Logis 70
71070009 / 71070019
71070029
Logis E 70
71160019 / 71160029
Ecos L
14081019 / 14081029
Logis 100
71100009 / 71100019
71100029
Logis E 100
71161019 / 71161029
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Hans Grohe Ecos
Summary of Contents for Hans Grohe Ecos
- Page 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Ecos Ecos L 14080019 / 14080029 14081019 / 14081029 Novus 70 Novus 100 Logis 70 Logis 100 71020019 / 71020029 71030019 / 71030029 71070009 / 71070019 71100009 / 71100019 71070029 71100029 Logis Loop 70 Logis Loop 100 Logis E 70 Logis E 100 71150019 / 71150029 71151019 / 71151029 71160019 / 71160029 71161019 / 71161029...
-
Page 2: Installation Instructions
English Safety Notes Symbol description Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The product may only be used for bathing, hygienic Adjustment (see page 7) and body cleaning purposes. To adjust the hot water limiter. Using a The hot and cold supplies must be of equal hot water limiter in combination with pressures. a continuous flow water heater is not recommended. Installation Instructions Dimensions (see page 8) • Prior to installation, inspect the product for transport damages. After it has been installed, no transport or Flow diagram surface damage will be honoured. (see page 11) • The pipes and the fixture must be installed, flushed Operation (see page 37) and tested as per the applicable standards. • The plumbing codes applicable in the respective Hansgrohe recommends not to use as countries must be observed. drinking water the first half liter of water • The drain valve must only be used as intended. It is not drawn in the morning or after a prolonged allowed to attach other objects to the drain valve, for period of non-use. example a semi-pedestal. -
Page 3: Montage
Deutsch Sicherheitshinweise Symbolerklärung Bei der Montage müssen zur Vermeidung von Kein essigsäurehaltiges Silikon verwenden! Quetsch- und Schnittverletzungen Handschuhe getragen werden. Justierung (siehe Seite 7) Das Produkt darf nur zu Bade-, Hygiene- und Einstellen der Warmwasserbegrenzung. In Körperreinigungszwecken eingesetzt werden. Verbindung mit Durchlauferhitzern ist eine Große Druckunterschiede zwischen den Kalt- und Warmwassersperre nicht zu empfehlen. Warmwasseranschlüssen müssen ausgeglichen werden. Maße (siehe Seite 8) Montagehinweise Durchflussdiagramm • Vor der Montage muss das Produkt auf (siehe Seite 11) Transportschäden untersucht werden. Nach dem Einbau werden keine Transport- oder Bedienung (siehe Seite 37) Oberflächenschäden anerkannt. Hansgrohe empfiehlt, morgens oder nach • Die Leitungen und die Armatur müssen nach den längeren Stagnationszeiten den ersten gültigen Normen montiert, gespült und geprüft halben Liter nicht als Trinkwasser zu werden. verwenden. • Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten. Serviceteile(siehe Seite 13) • Das Ablaufventil darf nur zum bestimmungsgemäßen Gebrauch verwendet werden. Das Befestigen von anderen Gegenständen z. B. einer Halbsäule an dem Sonderzubehör (nicht im Ablaufventil ist nicht zulässig. - Page 4 98996000 7 Nm SW 9 mm SW 10 mm SW 23 mm SW 24 mm (4 Nm) (8 Nm)
- Page 5 58085000 max. max. 7 Nm 7 Nm 58085000 max. max. 7 Nm 7 Nm...
- Page 6 (50 Ncm) SW 22 mm SW 22 mm (2 Nm) > 2 min...
- Page 7 60 °C 10 °C 0,3 MPa...
- Page 8 Ecos Ecos L 14080019 / 14080029 14081019 / 14081029 Ø48 Ø49 Ø49 Ø48 Ø 3 4 Ø 3 4 G 1 / 2 G 1 / 2 Novus 70 Novus 100 71020019 / 71020029 71030019 / 71030029 Ø 3 4 Ø34 G 1 / 2 G1/2...
- Page 9 Logis 70 Logis 100 71070009 / 71070019 / 71070029 71100009 / 71100019 / 71100029 10 8 Ø 3 4 Ø 3 4 G 1 / 2 G 1 / 2 Logis Loop 70 Logis Loop 100 71150019 / 71150029 71151019 / 71151029 10 8 Ø 3 4 Ø 3 4 G 1 / 2 G 1 / 2...
- Page 10 Logis E 70 Logis E 100 71160019 / 71160029 71161019 / 71161029 Ø 48 Ø 45 Ø 48 Ø 3 2 Ø 3 2 G 1 / 2 G 1 / 2 94139000 94139007...
- Page 11 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 9 12 15 18 21 24 27 30 Q = l/sec Ecos Ecos L 0,50 0,45 14080019 14081019 0,40 Novus 70 Novus 100 0,35 71020019 71030019 0,30 0,25...
- Page 12 open / öffnen close / schließen cold / kalt hot / warm...
- Page 13 Ecos Novus 70 14080019 / 14080029 71020019 / 71020029 Ecos L Novus 100 95518000 14081019 / 14081029 71030019 / 71030029 93192000 97406000 96338000 96338000 97406000 98193000 98193000 (32x2) 97209000 (32x2) 97209000 95646000 95140000 95646000 95140000 98186000 95008000 (30x2) 95008000 98186000...
- Page 14 Logis 70 Logis 70 71070009 71070019 / 71070029 92224000 Logis 100 Logis 100 71100009 71100019 / 71100029 96338000 97406000 92224000 98193000 (32x2) 96338000 97209000 97406000 96657000 98193000 (32x2) 97209000 92730000 95140000 98186000 (30x2) 95008000 95646000 95140000 98750000 92604000 95008000 (35x2) 96657000 98750000 92604000 98186000 (35x2) 92372000 (30x2)
- Page 15 Logis E 70 Logis Loop 70 71160019 / 71160029 71150019 / 71150029 93011000 Logis E 100 Logis Loop 100 71161019 / 71161029 71151019 / 71151029 96338000 97406000 98193000 (32x2) 93024000 97209000 96657000 96338000 97406000 98193000 95646000 (32x2) 97209000 95140000 98186000 (30x2) 95008000 95646000 98750000 95140000 92604000 98453000 (35x2) 95008000 (71150019 / 71151019)
- Page 16 EN Cleaning recommendation / Warranty / Contact DE Reinigungsempfehlung / Garantie / Kontakt www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
