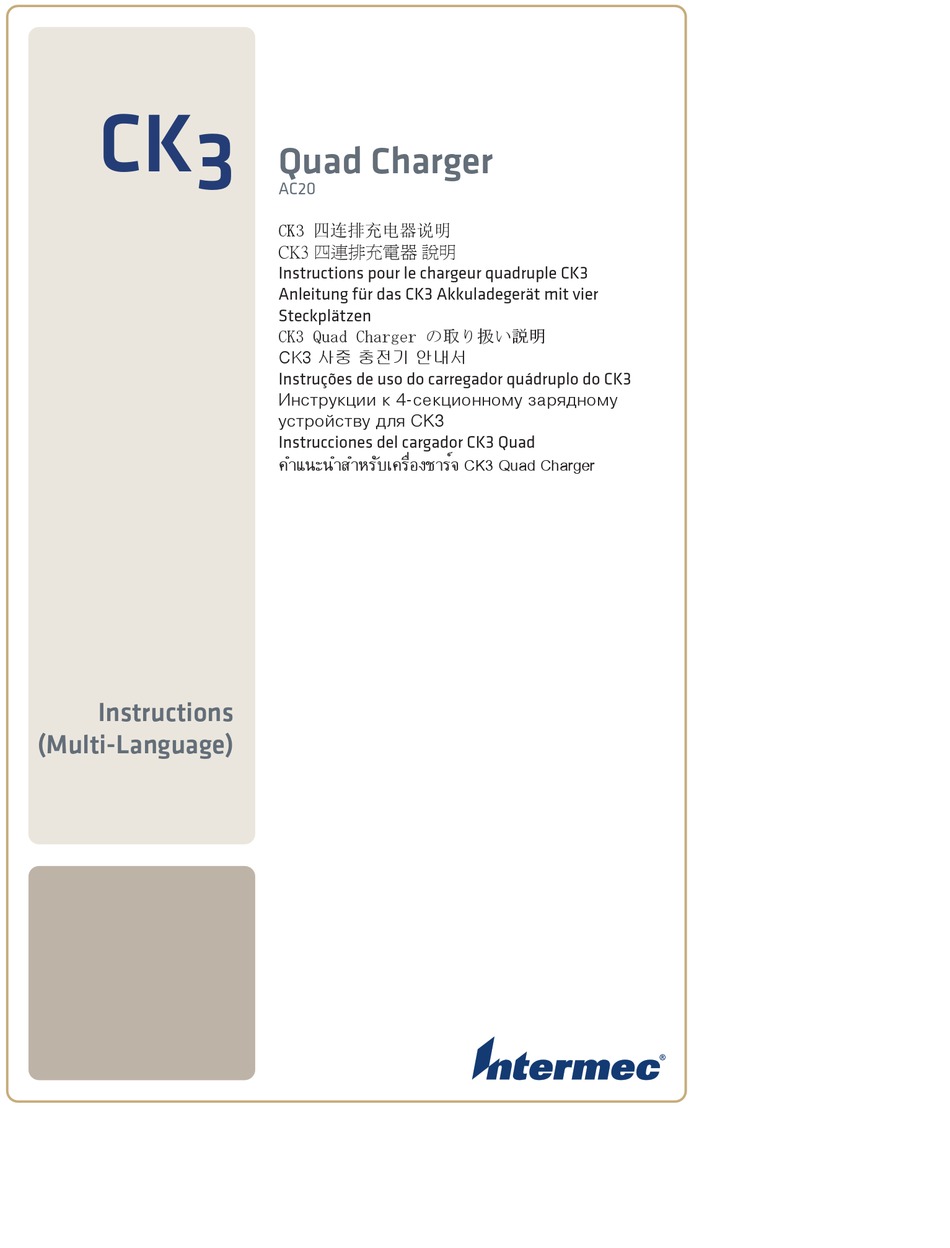

CK 3
Quad Charger
AC20
CK3 四连排充电器说明
CK3 四連排充電器 說明
Instructions pour le chargeur quadruple CK3
Anleitung für das CK3 Akkuladegerät mit vier
Steckplätzen
CK3 Quad Charger の取り扱い説明
CK3 사중 충전기 안내서
Instruções de uso do carregador quádruplo do CK3
Èíñòðóêöèè ê 4-ñåêöèîííîìó çàðÿäíîìó
óñòðîéñòâó äëÿ CK3
Instrucciones del cargador CK3 Quad
¤Óá¹Ð¹ÓÊÓËÃÑ º à¤Ã× è Í §ªÒÃì ¨ CK3 Quad Charger
Instructions
(Multi-Language)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Intermec CK3
Summary of Contents for Intermec CK3
- Page 1 CK3 Quad Charger の取り扱い説明 CK3 사중 충전기 안내서 Instruções de uso do carregador quádruplo do CK3 Èíñòðóêöèè ê 4-ñåêöèîííîìó çàðÿäíîìó óñòðîéñòâó äëÿ CK3 Instrucciones del cargador CK3 Quad ¤Óá¹Ð¹ÓÊÓËÃÑ º à¤Ã× è Í §ªÒÃì ¨ CK3 Quad Charger Instructions (Multi-Language)
-
Page 2: Table Of Contents
CK3 四连排充电器 (AC20) 说明 ..... 5 CK3 四連排充電器 (AC20) 說明..... . . 7 Instructions pour le chargeur quadruple CK3 (AC20). -
Page 3: Ck3 Quad Charger (Ac20) Instructions

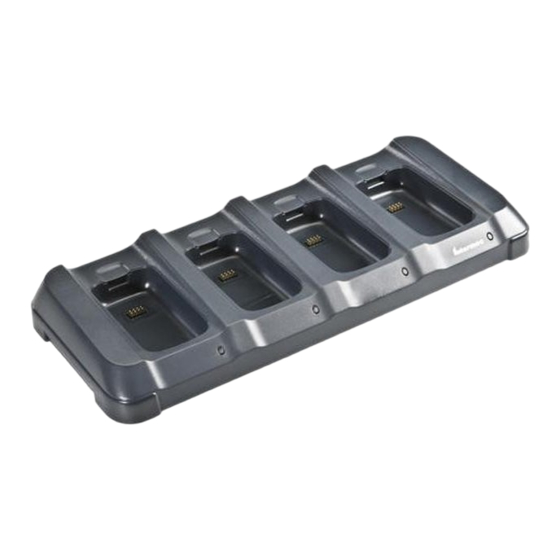

CK3 Quad Charger (AC20) Instructions The CK3 quad charger (AC20) lets you charge up to four AB17 or AB18 batteries at the same time. A fully discharged battery charges in about 6 hours. What You Need You also need these items (sold and ordered separately): •... - Page 4 Understanding the Status LED LED State Green Yellow Alternating red and yellow Description The battery is charging. The battery is fully charged. The battery is out of charging temperature range. To ensure proper battery charging, the operating range for the AC20 is 5 °...
-
Page 5: Ck3 四连排充电器 (Ac20) 说明
CK3 四连排充电器 (AC20) 说明 CK3 四连排充电器 (AC20) 可同时为最多四块 AB17 或 AB18 电池充电。 电量完全耗尽的电池大约需要充电 6 小时。 所需元件 还需要如下元件 （这些元件均单独出售，需另行订购） ： Intermec 交流电源 (P/N 851-061-208) • 一条适合的交流电源线 • 如需帮助，请联系当地的 Intermec 销售代表。 如何使用四连排充电器... - Page 6 了解状态 LED 指示灯状态 红色 绿色 黄色 红色和黄色交替 亮起 熄灭 指示灯 说明 电池正在充电。 电池已充满。 电池超出充电温度范围。 要确保电池正确 充电， AC20 的工作范围应为 5°C 到 35°C。 确保 AC20 在工作温度范围内。 未对电池充电。 请尝试使用以下解决方 案： • 确保电池稳固地安装在充电器上。 • 确保 AC20 的充电插脚和电池触点都是 干净的。 如果上述解决方案不起作用，则电池可能 存在故障。 • 未安装电池。 • 充电器未插电。 确保电源插头牢固地插 入充电器且电源正确连接到通电的交流...
-
Page 7: Ck3 四連排充電器 (Ac20) 說明
CK3 四連排充電器 (AC20) 說明 CK3 四連排充電器 (AC20) 可同時為最多四塊 AB17 或 AB18 電 池充電。 完全耗盡電量的電池需充電約 6 小時。 需要的物品 您還需要如下物品 ( 單獨銷售，需另購 )： Intermec AC 電源供應器 (P/N 851-061-208) • 一條適合的 AC 電源線 • 如需協助，請洽 Intermec 業務代表。 如何使用四連排充電器... - Page 8 瞭解狀態 LED 指示燈狀態 紅色 綠色 黃色 紅色與黃色交替 亮起 熄滅 指示燈 說明 電池正在充電。 電池充電完成。 電池不在可進行充電的溫度範圍內。 要確 保電池正確充電，AC20 的作業溫度範圍應 為 5 ° C 到 35 度範圍之內。 電池未充電。 請嘗試使用下列解決方法： • 檢查確認電池已穩固安放在充電器中。 • 檢查確認 AC20 的充電針腳與電池接觸 點都是乾淨的。 如果這些解決方法都不奏效，則電池可能 已損壞。 • 未安裝電池。 • 充電器未通電。 檢查確認電源插頭是穩 固插入到充電器中，且電源供應器正確...
-
Page 9: Instructions Pour Le Chargeur Quadruple Ck3 (Ac20)
Instructions pour le chargeur quadruple CK3 (AC20) Le chargeur quadruple CK3 (AC20) vous permet de mettre en charge jusqu’à quatre piles AB17 ou AB18 en même temps. Une pile complètement à plat met environ 6 heures pour être rechargée. Ce qu’il vous faut Vous aurez aussi besoin des articles suivants (vendus et commandés séparément) :... - Page 10 Comprendre la DEL d’état DEL d’état Rouge Vert Jaune Rouge et jaune alternantes Éteint Description La pile est en charge. La pile est entièrement chargée. La pile est en dehors de la plage de température de chargement. Afin de garantir une mise en charge appropriée de la pile, la plage de fonctionnement du AC20 est 5 °...
-
Page 11: Anleitung Für Das Ck3 Akkuladegerät (Ac20) Mit Vier
Anleitung für das CK3 Akkuladegerät (AC20) mit vier Steckplätzen Das CK3 Akkuladegerät (AC20) mit vier Steckplätzen kann gleichzeitig bis zu vier Akkus AB17 oder AB18 aufladen. Ein vollständig entladener Akku wird in etwa 6 Stunden vollständig aufgeladen. Benötigte Teile Es sind außerdem folgende Teile erforderlich (separat zu verkaufen und zu bestellen): •... - Page 12 Erläuterung der Status-LED LED-Status Grün Gelb Wechselt zwischen rot und gelb Beschreibung Der Akku wird geladen. Der Akku ist vollständig geladen. Der Akku ist außerhalb des Ladetemperaturbereichs Zur Gewährleistung korrekter Ladung muss der Betriebstemperaturbereich des AC20 von 5 ° ° bis 35 C (41 F bis 95...
-
Page 13: Ck3 Quad Charger (Ac20) の取り扱い説明
CK3 Quad Charger (AC20) の取り扱い説明 CK3 Quad Charger (AC20) は最大 4 つの AB17 または AB18 バッテリを同時に充電できます。 完全に空になったバッテリ を約 6 時間で充電します。 必要な品目 以下の品目も必要です ( 別売 )。 Intermec AC 電源 (P/N 851-061-208) • 適切な AC 電源コード • サポートが必要な場合は、Intermec の営業担当までお問い 合わせください。 Quad Charger... - Page 14 ステータス LED の状態 赤色 緑色 黄色 赤色と黄色が 交互に点滅 オフ の説明 説明 バッテリの充電中です。 バッテリの充電が完了しました。 バッテリが充電温度範囲外です。 バッテリ を正しく充電するための AC20 の動作範囲 は、5°C から 35°C です。 AC20 が動作温 度範囲内にあることを確認してください。 バッテリが充電されていません。 以下の対 策を取ってください。 • バッテリが充電器にしっかりと挿入され ていることを確認します。 • AC20 の充電用ピンやバッテリの接触部 分が汚れていないか確認します。 これらの方法で解決しない場合は、バッテ リに欠陥がある可能性があります。 • バッテリが挿入されていません。 • 充電器に電源が供給されていません。 電 源プラグが充電器にしっかりと挿入され、...
-
Page 15: Ck3 사중 충전기 (Ac20) 안내서
CK3 사중 충전기 (AC20) 안내서 CK3 사중 충전기 (AC20) 는 최대 4 개의 AB17 또는 AB18 배터 리를 동시에 충전할 수 있습니다 . 완전히 방전된 배터리를 충 전하려면 약 6 시간이 걸립니다 . 준비 사항 제품을 사용하려면 다음 부속품이 필요합니다 ( 별도 판매 및... - Page 16 상태 LED 상태 빨간색 녹색 노란색 빨간색과 노 란색 교대 점 등 꺼짐 보는 법 설명 배터리를 충전하는 중입니다 . 배터리가 완전히 충전되었습니다 . 배터리가 충전 온도 범위를 초과했습니다 . 정 상적인 배터리 충전을 위한 AC20 충전기의 동 작 온도는 5°C ~ 35°C 입니다 . AC20 충전기의 동작...
-
Page 17: Instruções De Uso Do Carregador Quádruplo Do Ck3
Instruções de uso do carregador quádruplo do CK3 (AC20) O carregador quádruplo do CK3 (AC20) permite que você carregue até quatro baterias AB17 ou AB18 ao mesmo tempo. Uma bateria totalmente descarregada é carregada em aproximadamente 6 horas. Componentes necessários Os seguintes componentes, cuja venda e pedido são feitos... - Page 18 Interpretação do LED de status Estado do LED Descrição Vermelho Verde Amarelo Alternância entre vermelho e amarelo Apagado A bateria está sendo carregada. A bateria está completamente carregada. A bateria está fora da faixa de temperatura de carregamento. Para garantir o carregamento correto da bateria, a faixa operacional para o modelo AC20 é...
-
Page 19: Инструкции К 4-Секционному Зарядному
AB17 или AB18. Полностью разряженная батарейка заряжается приблизительно за 6 часов. Что вам потребуется Вам потребуются также следующие устройства (которые продаются и заказываются отдельно): Блок питания переменного тока Intermec (изд. № 851- • 061-208). Соответствующий шнур питания переменного тока •... - Page 20 Ñâåòîäèîä ñîñòîÿíèÿ (4 øò.) Что означают цвета индикатора состояния Состояние светодиода Красный Зеленый Желтый Попеременно красный и желтый Выкл. Описание Батарейка заряжается. Батарейка полностью заряжена. Температура батарейки вне диапазона нормальной зарядки. Диапазон надлежащей зарядки батарейки AC20 – от 5°C до 35°C. Проследите за тем, чтобы температура...
-
Page 21: Instrucciones Del Cargador Ck3 Quad (Ac20)
Instrucciones del cargador CK3 Quad (AC20) El cargador CK3 Quad (AC20) le permite cargar hasta cuatro AB17 o baterías AB18 al mismo tiempo. Una batería totalmente descargada se carga en unas 6 horas. Lo que necesita Necesita también estos artículos (los cuales se venden y piden por separado): Fuente de alimentación de CA Intermec (P/N 851-061-208) - Page 22 Explicación del indicador luminoso de estado Estado del indicador luminoso Rojo Verde Amarillo Alternando rojo y amarillo Apagado Descripción La batería está cargando. La batería está totalmente cargada. La batería está fuera de la gama de temperatura de carga. Para asegurar que la batería se cargue debidamente, la gama operativa para el AC20 es °...
-
Page 23: Óá¹Ð¹Óêóëãñ º À¤Ã× È Í §ªòãì ¨ Ck3 Quad Charger (Ac20)
à¾ÒàÇÍÃì « Ñ ¾ ¾ÅÒ • ÊÒÂä¿ • ËÒ¡µé Í §¡ÒäÇÒÁªè Ç ÂàËÅ× Í â»Ã´µÔ ´ µè Í à¨é Ò Ë¹é Ò ·Õ è ½ è Ò Â¢Ò¢ͧ Intermec ¡ÒÃãªé à ¤Ã× è Í §ªÒÃì ¨ Quad Charger ไฟแสดงสถานะ (4 ตำแหน่ ง ) CK3 Quad Charger (AC20) ÃͧÃÑ... - Page 24 ¡Ò÷ӤÇÒÁà¢é Ò ã¨à¡Õ è Â Ç¡Ñ º ä¿áÊ´§Ê¶Ò¹Ð ʶҹТͧä¿ÊÑ − −Ò³ ÃÒÂÅÐàÍÕ Â ´ á´§ à¢Õ Â Ç àËÅ× Í § ÊÅÑ º á´§áÅÐàËÅ× Í § »Ô ´ ẵàµÍÃÕ è ¡ ÓÅÑ § ªÒÃì ¨ ä¿ áºµàµÍÃÕ è ª ÒÃì ¨ ä¿àµç Á áÅé Ç áºµàµÍÃÕ...
- Page 28 U.S.A. tel 425.348.2600 fax 425.355.9551 www.intermec.com © 2008 Intermec Technologies Corporation. All rights reserved. CK3 Quad Charger (AC20) Instructions (Multi-Language) *943-202-001* P/N 943-202-001 정보를 더 발견하기 위하여 어디에 Onde obter mais informações Где найти дополнительную информацию Dónde encontrar más información จะค้...
