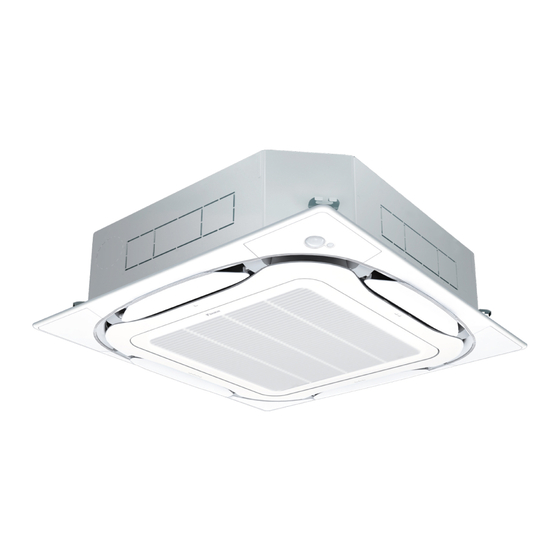

  • Page 1 PANDUAN PENGOPERASIAN SPLIT SYSTEM Air Conditioners SISTEM TERPISAH Pendingin Udara MODEL Ceiling mounted cassette type (New sensing flow model) Jenis kaset yang dipasang di langit-langit (Model aliran deteksi baru) English FCA50CVMA FCF50CVM FCF50CVM4 FCA50CAVMA FCA60CVMA FCF60CVM FCF60CVM4 FCA60CAVMA Bahasa FCA71CVMA...
  • Page 3 Thank you for purchasing this Daikin air conditioner. Carefully read this operation manual before using the air conditioner. It will tell you how to use the unit properly and help you if any trouble occurs. This manual explains about the indoor unit only. Use it along with the operation manual for the outdoor unit. After reading the manual, file it away for future reference.
  • Page 4  DISPOSAL REQUIREMENTS Disposal requirements Your air conditioning product is marked with this symbol. This means that electrical and electronic products shall not be mixed with unsorted house- hold waste. Do not try to dismantle the system yourself: the dismantling of the air conditioning system, treatment of the refrigerant, of oil and of other parts must be done by a qualified installer in accordance with relevant local and national legislation.

  • Page 5: Safety Precautions

    ..........1 ......3 ...........4 ...........4 .........4 6. OPERATION CHARACTERISTICS ......5 ..........6 ..7 ..9 ..........11 1. SAFETY PRECAUTIONS Read the precautions in this manual carefully before operating the unit. This appliance is filled with R32. WARNING The appliance must be stored in a room without continuously operating ignition sources (for example: open flames, an operating gas appliance or an operating electric heater).
  • Page 6 CAUTION Leaves are a hotbed for small animals which can enter the unit. Once in the unit, such animals can cause malfunctions, smoke or fire when making contact with electrical parts. Turn off the main power switch when the air conditioner is not to be used for prolonged periods.

  • Page 7: What To Do Before Operation

    PRECAUTIONS FOR GROUP CONTROL SYSTEM OR TWO REMOTE CONTROLLERS CONTROL SYSTEM This system provides two other control systems beside individual control (one remote controller controls one indoor unit) system. Confrim the following if your unit is the following control system type. Group control system Watch your steps at the time of air filter cleaning or One remote controller controls up to 16 indoor units.

  • Page 8: Operation Range

    21 to 32 System relocation -5 to 50 RZA-B • Consult your Daikin dealer about remodelling and 14 to 25 relocation. Regarding drainage of drain pipe • Is the drain pipe executed to perform complete...

  • Page 9: Operation Characteristics

    • During or after the DEFROST OPERATION, white mist 6. OPERATION CHARACTERISTICS comes out from the air inlet or outlet of the air conditioner. (Refer to “6.” on page 10.)  CHARACTERISTICS OF THE COOLING • A hissing and “Shuh” sound may be heard during this OPERATION (COOLING OPERATION AND particular operation.

  • Page 10: Optimum Operation

    Recommended airflow direction positions The airflow direction can be adjusted in either of the following. • Swing The horizontal blade continuously varies. Cooling • Fixed airflow direction The horizontal blade can be fixed by the user. <Swing> <Fixed airflow direction> Heating Indoor unit Indoor unit...

  • Page 11: Maintenance

    1. Open the suction grille. 8. MAINTENANCE Pull it downward slowly while pressing the buttons (FOR SERVICE PERSONNEL) provided on two spots. (Do the same procedure for closing.) ONLY A QUALIFIED SERVICE PERSON IS Fig. 1 ALLOWED TO PERFORM MAINTENANCE WARNING •...
  • Page 12 HOW TO CLEAN THE SUCTION GRILLE B) Washing with water When the air filter is very dirty, 1. Open the suction grille. use soft brush and neutral Push it downward slowly while pressing the buttons detergent. provided on two spots. (Follow the same procedure for closing.) Fig.

  • Page 13: Not Malfunction Of The Air Conditioner

    6. Reattach the air filter. Clean the air filter and outside panel Refer to “HOW TO CLEAN THE AIR FILTER”. • Be sure to replace the air filter to its original place after (Refer to Fig. 2) cleaning. (Refer to “8. MAINTENANCE” on page 7.) For information on how to install, remove, or clean an 7.
  • Page 14 • The outdoor unit stops. • The airflow direction display of the remote controller This is because the indoor temperature has reached differs from the actual operation of the horizontal the set temperature. blades. The indoor unit is in the FAN OPERATION. <COOL AND PROGRAM DRY OPERATIONS>...

  • Page 15: Troubleshooting

    • A “Pishi-pishi” squeaking sound is heard when 2. If the air conditioner stops after operating the the air conditioner is in operation or after the air conditioner. stop of operation. • Check if the air inlet or outlet of outdoor or indoor unit Expansion and contraction of resin parts caused by is blocked by obstacles.
  • Page 16 If the problem is not solved after checking the above points, please do not try to repair it yourself. In such cases, always ask your local dealer. At this time, please tell the symptom and model name (written on the model name plate).

  • Page 17: Daftar Isi

    DAFTAR ISI Bila AC mengalami malfungsi (mengeluarkan bau terbakar, dll.) matikan unit dan hubungi dealer di TINDAKAN PENCEGAHAN KESELAMATAN ....1 daerah Anda. APA YANG DILAKUKAN SEBELUM PENGOPERASIAN Pengoperasian terus-menerus dalam keadaan seperti itu JARAK PENGOPERASIAN dapat mengakibatkan kerusakan, sengatan listrik atau ..........4 bahaya kebakaran.
  • Page 18 Pastikan untuk memasang pemutus arus kebocoran WASPADA pembumian. Jangan menggunakan AC untuk tujuan selain dari Tidak memasang pemutus arus kebocoran pembumian peruntukannya. dapat mengakibatkan sengatan listrik atau kebakaran. Jangan menggunakan AC untuk tujuan mendinginkan alat Tanyakan kepada dealer apakah AC akan tenggelam ukur presisi, makanan, tanaman, hewan atau karya seni jika terjadi bencana alam seperti banjir atau topan.
  • Page 19 Jangan menggunakan tombol remote-control dengan Jangan tinggalkan remote-control di tempat yang benda lancip yang keras. berisiko basah. Ini dapat mengakibatkan kerusakan pada remote-control. Jika air masuk ke dalam remote-control maka ada risiko kebocoran listrik dan kerusakan pada komponen. Jangan menarik atau menekuk kabel remote-control. Ini dapat menyebabkan malfungsi.
  • Page 20 CATATAN Hubungi dealer Daikin Anda jika mengubah kombinasi PENDINGINAN atau pengaturan sistem kontrol grup dan sistem kontrol Untuk FCA50 · 60 · 71 · 85 · 100 · 125 · 140CVMA dengan dua remote-control.

  • Page 21: Tempat Pemasangan

    Anda. PENDINGINAN. Kami menyarankan memulai Memindah sistem pengoperasian sebelum menggunakan OPERASI PENGATUR WAKTU. Tanyakan kepada dealer Daikin bila Anda ingin melakukan renovasi dan pindah. Lakukan pengoperasian berikut untuk mencegah penurunan kapasitas pemanasan dan pengeluaran Mengenai drainase pemipaan pembuangan udara dingin.
  • Page 22 Arah aliran udara menjadi horizontal untuk mencegah Jika OPERASI KERING TERPROGRAM digunakan saat udara dingin berhembus pada penghuni ruangan. suhu dalam-ruang rendah, pembekuan akan terjadi pada (Remote-control menampilkan arah aliran udara yang penukar panas di unit dalam-ruang. Dalam hal ini, AC telah diatur.) secara otomatis beralih ke OPERASI PENCAIRAN untuk beberapa saat.
  • Page 23 • Gunakan fungsi penyesuaian arah aliran udara. CATATAN Udara dingin mengumpul di atas lantai, dan udara hangat Bila kontrol grup dilakukan pada sistem pengoperasian mengumpul di langit-langit. simultan (kembar, triple dan kembar ganda), arah aliran Aturlah arah udara ke horizontal selama OPERASI udara tidak dapat diatur masing-masing pada unit PENDINGINAN atau OPERASI KERING TERPROGRAM, pengikut.
  • Page 24 CATATAN Angkat ujung filter udara ke bawah dan lepaskan lubang filter udara dari tonjolan di sisi atas jeruji. Anda dapat mengubah waktu untuk menunjukkan (Sisi kiri dan sisi kanan.) “Time to clean filter” (Waktu untuk membersihkan filter udara.) Angkat Tonjolan Jika unit dalam-ruang digunakan di ruang yang pada jeruji udaranya lebih terkontaminasi, tanyakan solusinya...
  • Page 25 CARA MEMBERSIHKAN SALURAN KELUAR Bersihkan jeruji penghisap. Cuci dengan sikat halus dan UDARA, PANEL LUAR, DAN REMOTE-CONTROL detergen netral atau air, dan Lap dengan kain halus yang kering. keringkan sampai habis. Bila noda tidak dapat dilap, basahi kain dengan detergen Bila sangat kotor netral yang telah dicampur air lalu peras kain tersebut.
  • Page 26 OPERASI PEMANASAN dalam waktu 6 jam setelah Jika lampu PENGOPERASIAN menyala, berarti AC dalam kondisi normal. listrik mengalir ke AC. AC tidak langsung dimulai kembali karena perangkat Beberapa model melakukan pengoperasian berikut untuk pengaman beroperasi untuk mencegah kelebihan melindungi perangkat. beban pada AC.
  • Page 27 7. KEBISINGAN PENDINGIN UDARA Bila suhu ruangan mencapai suhu yang telah diatur selama OPERASI PEMANASAN, unit luar-ruang akan Ada suara berdering setelah unit dalam-ruang berhenti dan unit dalam-ruang akan menggunakan dimulai. angin lembut. Suara ini dihasilkan saat motor penggerak bilah Butuh waktu hingga kecepatan kipas berubah.

  • Page 28: Pemecahan Masalah

    Periksa apakah tombol KECEPATAN KIPAS diatur 10. PEMECAHAN MASALAH ke KECEPATAN RENDAH. Aturlah ke suhu, kecepatan kipas, dan arah Periksa sebelum meminta servis. pengeluaran yang sesuai. 1. Jika AC tidak beroperasi sama sekali. Periksa apakah arah aliran udara telah sesuai. Periksa apakah sekring putus.
  • Page 29 Jika perangkat pengaman seperti sekring, pemutus sirkuit listrik atau pemutus arus kebocoran pembumian sering turun-naik; Tindakan: Jangan hidupkan sakelar daya utama. Jika sakelar HIDUP/MATI tidak bekerja dengan benar; Tindakan: Matikan sakelar daya utama. Jika air merembes dari unit dalam-ruang. Tindakan: Hentikan pengoperasian. Jika terjadi malfungsi, salah satu pesan berikut akan muncul di layar Basic pada remote-control berkabel selama pengoperasian.
  • Page 30 CATATAN...
  • Page 32 The two-dimensional bar code is a manufacturing code. 3P459579-1D M16N053C (1902) HT...
