IMPORTANT
•
Nous vous suggérons de lire ce dépliant jusqu'au
bout et de suivre les instructions simples étape
par étape.
•
Vérifiez soigneusement que vous avez toutes les
pièces avant de commencer l'assemblage.
Gardez les pièces de fixation hors de la portée
•
des enfants et tenir les enfants bien éloignés de
la zone d'assemblage.
•
Nous recommandons d'utiliser l'emballage pour
proteger les surfaces durant l'assemblage.
AVERTISSEMENT
Manipulerz es pièces de bois avec soin durant
l'assemblage, car elles peuvent s'égratigner
facilement.
No
lllustration
1
3
5
DIRECTIVES D'ASSEMBLAGE
ASSEMBLY INSTRUCTIONS

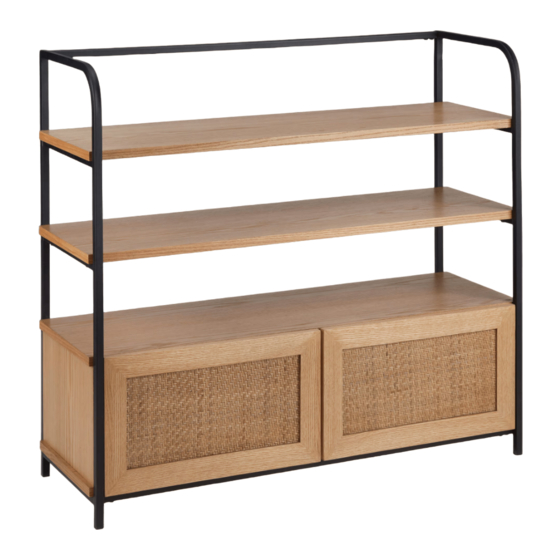

ÉTAGÈRE/ SHELVING UNIT
QTE
Description
QTY
Cadre latéral
Side frame
Croisillon
Cross brace
Planche latérale
Sideboard
9403154
IMPORTANT
• We suggest you read through this leaflet and
follow the simple step-by-step instructions.
• Carefully check that you have all parts before
beginning assembly.
• Keep fittings out of children's reach and keep
children well away from the assembly area.
• We recommend using the packaging to protect
surfaces during assembly.
WARNING
Handle wood components with care during
assembly as they can scratch easily.
No
lllustration
1
2
3
4
1
6
QTE
Description
QTY
Cadre latéral
Side frame
Planche arrière
Back board
Planche latérale
Sideboard
1
1
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Bouclair 9403154
Summary of Contents for Bouclair 9403154
- Page 1 DIRECTIVES D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS ÉTAGÈRE/ SHELVING UNIT 9403154 IMPORTANT IMPORTANT • Nous vous suggérons de lire ce dépliant jusqu’au • We suggest you read through this leaflet and bout et de suivre les instructions simples étape follow the simple step-by-step instructions.
- Page 2 Planche centrale Planche supérieure Middle board Top board Planche inférieure Porte en cannage Bottom board Canned door Tablette d'étagère Shelf board lllustration Description lllustration Description Tiges de Goujons connexion Dowels Connector rods M8*30mm M6*35mm Came Screw 7*40mm Φ15*12mm Screw Screw M6*12mm M6*28mm Charnières...
- Page 3 Fixez 16 x Tige de connexion (B) aux Planches latérales (5 et 6) et à la Planche arrière (4) ainsi qu’à la Planche supérieure (8) Serrez avec le tournevis (non inclus). Attach 16 x Connector rods (B) to Sideboard (5) and (6) and Back board (4) and Top board (8).
- Page 4 Fixez 1 x Planche latérale (5) et 1 x Planche latérale (6) à 1 x Planche arrière (4) et 1 x Planche centrale (7). Serrez avec un tournevis (non inclus). Attach 1 x Sideboard (5) and 1 x Sideboard (6) to 1x Back board (4) and 1 x Middle board (7).
- Page 5 Fixez la Planche inférieure (9) sur le cadre assemblé à l'étape 5, à l'aide de 10 x Vis (D) et 10 x Goujons (A). Serrez avec la clé hexagonale (I). Attach the Bottom board (9) to the frame assembled in step 5, using 10 x Screw (D) and 10 x Dowels (A).
- Page 6 Fixez 2 x Tablette d'étagère (11) sur le cadre cadre assemblé à l'étape 7, en utilisant 2 x Vis (E) et 8 x Vis (F) et serrez-les avec la Clé hexagonale (I). Attach 2 x Shelf board (11) to the frame assembled in step 7, using 2 x Screw (E) and 8 x Screw (F), tighten with the Allen key (I).
- Page 7 Fixez la porte en cannage assemblée à l'étape 9 au cadre assemblé à l'étape 8, en utilisant 16 x Vis (G), serrez avec le tournevis (non inclus). Attach the canned door assembled in step 9 to frame assembled in step 8, using 16 x Screw (G), tighten with the screwdriver (not included).
- Page 8 Fixez l'étagère au mur à l'aide de la bande anti- basculement (L) avec 1 x vis murale (K) et 1 x Vis (J). Secure the shelf to the wall using the anti-tip strip (L) with 1 x wall screw (K) and 1 x screw (J). Questions? customerservise@bouclair.com / 1-800-268-254...
