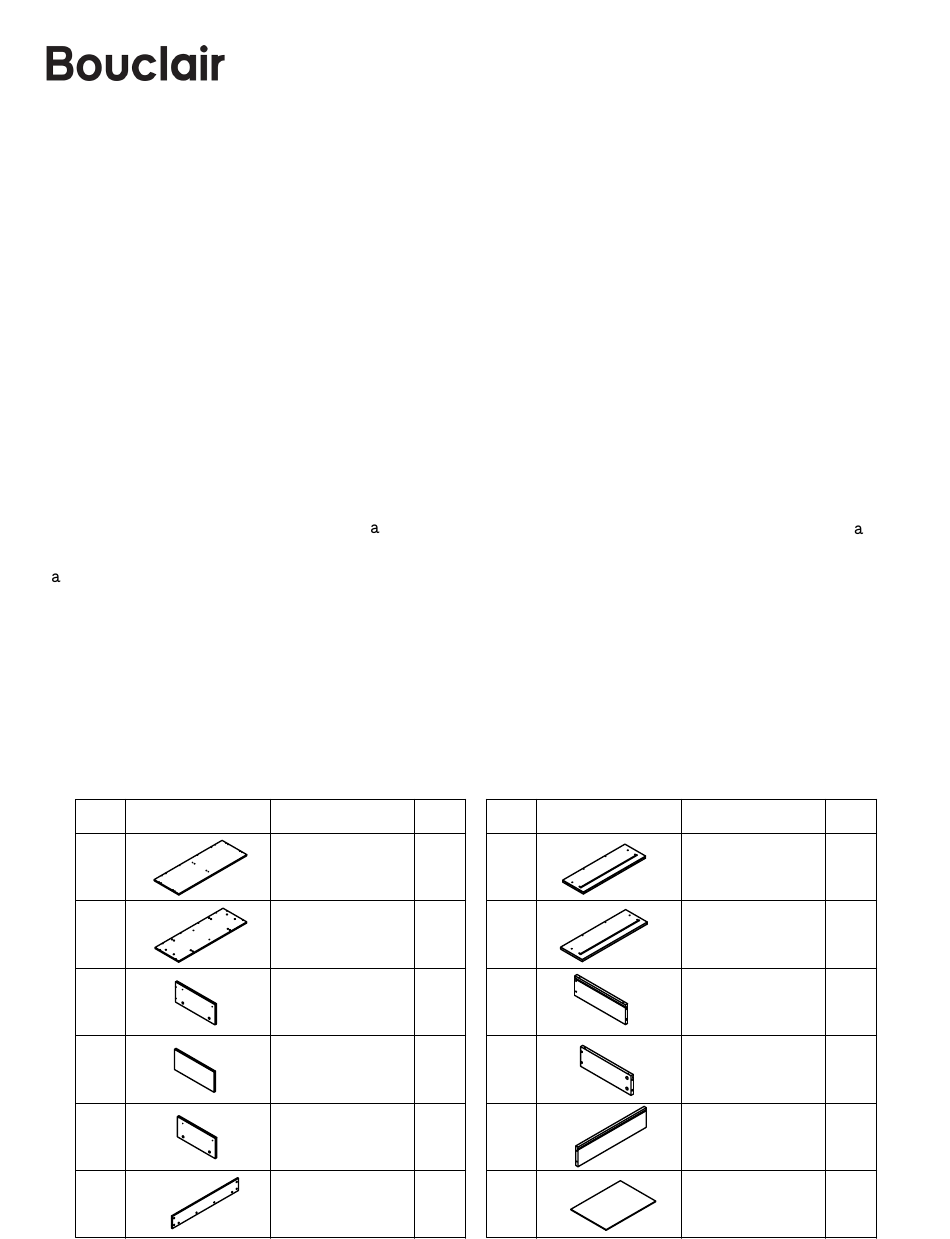

IMPORTANT
• Nous vous suggérons de lire ce dépliant jusqu'au
bout et de suivre les instructions simples étape
par étape.
• Vérifiez soigneusement que vous avez toutes les
pièces avant de commencer l'assemblage.
• Gardez les pièces de fixation hors de l portée
des enfants et tenez les enfants bien éloignés de
l zone d'assemblage.
• Nous recommandons d'utiliser l'emballage pour
protéger les surfaces durant l'assemblage.
AVERTISSEMENT
• Manipulez les pièces de bois avec soin
durant l'assemblage, car elles peuvent
s'égratigner facilement.
No.
Illustration
1
2
3
4
5
6
DIRECTIVES D'ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
SKU 9400338
QT
É
Description
QTY
Panneau supérieur
1
Top panel
Panneau inférieur
1
Bottom panel
Panneau latéral
1
Side panel
Panneau latéral
1
Side panel
Panneau du milieu
1
Middle panel
Panneau arrière
1
Back panel
IMPORTANT
• We suggest you read through this leaflet and
follow the simple step-by-step instructions.
• Carefully check that you have all parts before
beginning assembly.
• Keep fittings out of children's reach and keep
children well away from the assembly are .
• We recommend using the packaging to
protect surfaces during assembly.
WARNING
• Handle wood components with care during
assembly as they can scratch easily.
No.
Illustration
7
8
9
10
11
12
QT
É
Description
QTY
Devant du tiroir
1
Drawer front panel
Devant du tiroir
Drawer front panel
1
Côté du tiroir
2
Drawer side panel
Côté du tiroir
2
Drawer side panel
Arrière du tiroir
2
Drawer back panel
Fond du tiroir
2
Drawer bottom panel
Advertisement
Related Manuals for Bouclair 9400338
Summary of Contents for Bouclair 9400338
- Page 1 DIRECTIVES D’ASSEMBLAGE ASSEMBLY INSTRUCTIONS SKU 9400338 IMPORTANT IMPORTANT • Nous vous suggérons de lire ce dépliant jusqu’au • We suggest you read through this leaflet and bout et de suivre les instructions simples étape follow the simple step-by-step instructions. par étape.
- Page 2 É É Illustration Description Illustration Description Barre transversale Patte Cross bar Poignée Patte Handle Barre transversale Cross bar É É Illustration Description Illustration Description Glissière Tige connectrice Slider Connector rod Came Glissière Slider Goujon Glissière Dowel Slider Glissière Screw Slider Screw Screw Screw...
- Page 3 Fixez 10 x tige connectrice (A) et 8 x goujon (C) au panneau supérieur (1). Serrez avec un tournevis (non inclus). Attach 10 x connector rod (A) and 8 x dowel (C) to top panel (1). Tighten with a screwdriver (not included). Fixez 4 x tige connectrice (A) aux panneaux latéraux (4) et (3).
- Page 4 Fixez les glissières (H) et (I) à 1 x panneau du milieu (5) à l'aide de 4 x vis (D). Serrez avec un tournevis (non inclus). Attach sliders (H) and (I) to 1 x middle panel (5) using 4 x screw (D). Tighten with a screwdriver (not included).
- Page 5 Fixez le cadre assemblé à l'étape 4 au panneau supérieur assemblé à l'étape 1 à l'aide de 8 x came (B). Serrez avec un tournevis (non inclus). Placez 6 x goujon (C) dans les trous (voir le schéma). Attach the frame assembled in step 4 to the top panel assembled in step 1 using 8 x cam (B).
- Page 6 Fixez le panneau inférieur (2) au cadre assemblé à l'étape 6 en utilisant 10 x vis (F). Serrez avec la clé hexagonale (G). Attach the bottom panel (2) to the frame assembled in step 6 using 10 x screw (F). Tighten with the Allen key (G).
- Page 7 Fixez le cadre assemblé à l'étape 8 au cadre assemblé à l'étape 7 en utilisant 8 x vis (L) et 4 x vis (M). Serrez avec la clé hexagonale (G). Attach the frame assembled in step 8 to the frame assembled in step 7 using 8 x screw (L) and 4 x screw (M).
- Page 8 Fixez 1 x panneau du fond (12) au cadre assemblé à l'étape 10. Répétez. Attach 1 x bottom panel (12) to the frame assembled in step 10. Repeat. Fixez 8 x tige connectrice (A) aux devants des tiroirs (7) et (8). Serrez avec un tournevis (non inclus). Attach 8 x connector rod (A) to drawer fronts (7) and (8).
- Page 9 Fixez les devants des tiroirs (7) et (8) assemblés à l'étape 12 au cadre assemblé à l'étape 11 à l'aide de 8 x came (B). Serrez avec un tournevis (non inclus). Attach drawer fronts (7) and (8) assembled in step 12 to the frame assembled in step 11 using 8 x cam (B).
- Page 10 Fixez 1 x poignée (17) au tiroir à l'aide de 2 x vis (D). Serrez avec un tournevis (non inclus). Répétez. Attach 1 x handle (17) to the drawer using 2 x screw (D). Tighten with a screwdriver (not included). Repeat. Mettez les tiroirs dans le bureau.
- Page 11 Questions? customerservice@bouclair.com / 1-800-268-2524...
