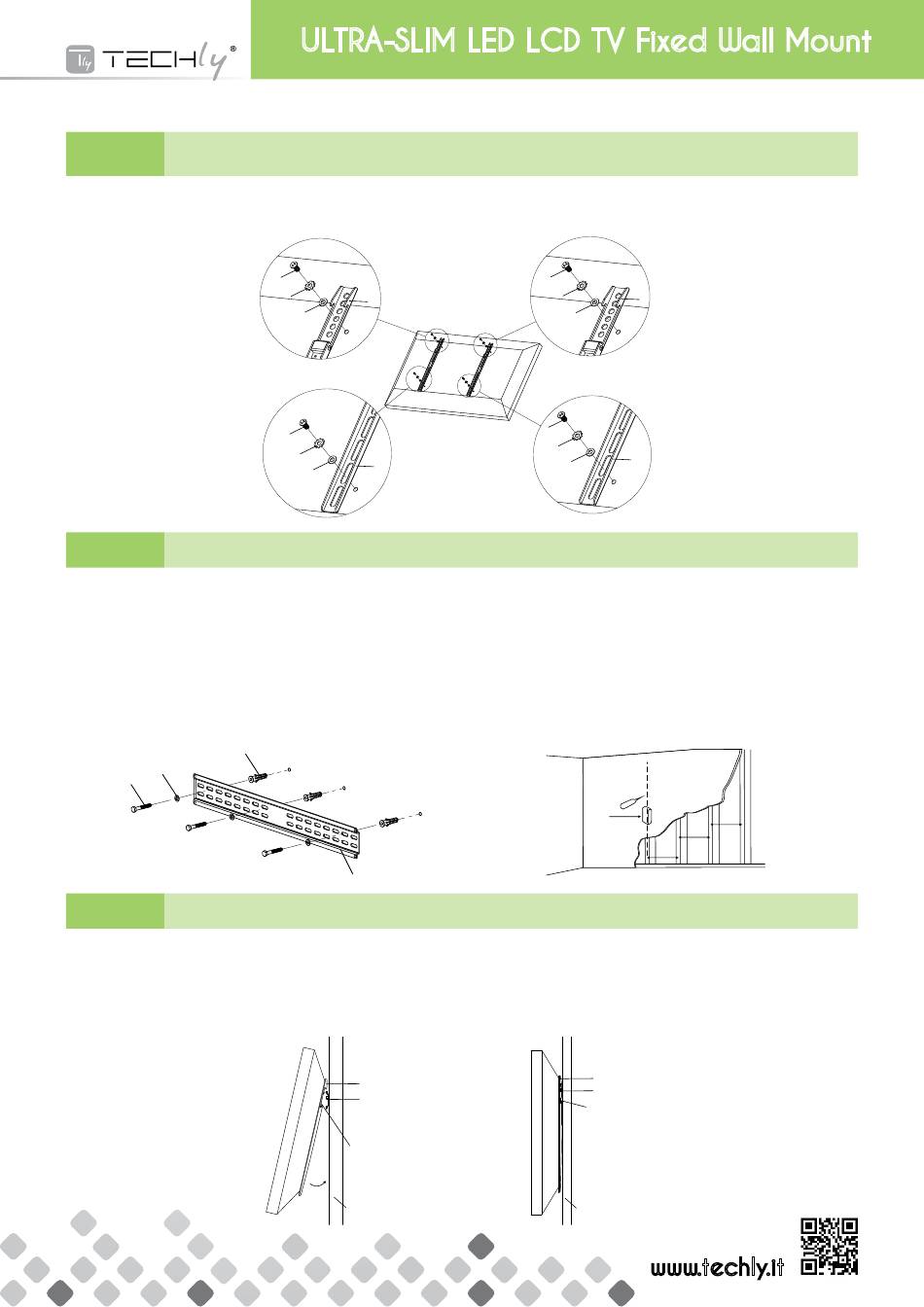

Techly ICA-PLB 101L Installation Instruction page 4

c
g
k
Montaggio delle staffe di supporto del monitor ad una TV con retro piatto
STEP 1
Mounting the Monitor Brackets to a TV with Flat Back
Prima di tutto verificate il diametro delle viti (c, d, e, f) richiesto dalla vostra TV. Appena avete
determinato il diametro corretto, visionate lo schema relativo sotto riportato. Dovete infilare la vite
nel foro della TV utilizzando la corretta rondella dentellata (g, h, i) e rondella piana (k, l). Assicu-
ratevi che le staffe di supporto del monitor (b) siano centrate verticalmente e allo stesso livello.
Viti M4
M4 Bolt
d
h
Viti M5
M5 Bolt
STEP 2
Fissaggio della placca a muro al muro | Mounting the Wall Plate to the Wall
Installazione su mattone, cemento armato o blocchi di calcestruzzo
Utilizzate la placca da muro (a) come sagoma per segnare le posizioni dei 3 fori da effettuare sul
muro. Assicuratevi che i fori siano a livello. Praticare i fori con una punta da trapano da 10 mm e fate
in modo che i fori abbiano una profondità di almeno 60mm (2,4"). Inserire un tassello (o) in ciasuno
di questi fori. Assicuratevi che i tasselli siano inseriti completamente e siano a filo con la superficie
in calcestruzzo, anche se, frontalmente, vi è uno strato di cartongesso o di altro materiale. Fissate la
placca a muro al muro utilizzando le 3 viti per i tasselli (m), le 3 rondelle dei tasselli (n) come mostrato
nello schema in basso.
Installazione su pareti con intelaiatura in legno
La placca a muro (a) deve essere montata su due assi di legno ad almeno 406 mm di distanza.
Utilizzate l'apposito strumento per individuare due assi vicine. Potrebbe essere una buona idea
verificare dove le assi sono posizionate con un punteruolo o con chiodo sottile come mostrato nello
schema a destra. Praticate un foro di 60mm di profondità all'altezza desiderata in ciasuna asse
utilizzando una punta da 4mm. Assicuratevi che i fori siano posizionati nella parte centrale delle
assi e che siano allo stesso livello. Fissate la placca al muro utilizzando 2 viti dei tasselli (m) e 2
rondelle dei tasselli (n).
o
n
m
m
STEP 3
Installare il monitor alla placca a muro | Attaching Monitor to Wall Plate
ATTENZIONE: alcune televisioni per essere sollevate richiedono due persone! Il produttore
non è responsabile per eventuali danni a cose e persone.
Prima agganciate le staffe del monitor (b) sulla parte alta della placca a muro (a), quindi fate
ruotare la parte bassa della staffa del monitor verso la parte inferiore della staffa a muro come
mostra lo schema A. Spingere la la parte inferiore della televisione per fare in modo che le staffe
del monitor si aggancino alla placca a muro. Ora la televisione è fissata al supporto a muro. Tirare
la parte inferiore della televisione per sganciare e quindi rimuovere la TV dalla placca muro. Il
risultato finale dell'installazione è visibile nello schema B.
ULTRA-SLIM LED LCD TV Fixed Wall Mount
b
c
c
g
b
g
k
b
k
k
d
d
h
h
b
k
k
o
o
n
n
m
a
a
Schema A
Diagram A
b
a
gancio
ta p
tap
muro
wa ll
wall
e
i
First of all, make sure the diameter of the Bolt(c,d,e,f) your TV requires. Once you have determined
the correct diameter, please see the relative diagram as below. You will thread the Bolt into the TV
using the correct Lock Washer(g,h,i,j) and Washer(k,l). Please make sure the Monitor Brackets(b)
are vertically centered and level with each other.
f
e
j
i
b
l
f
j
l
b
Brick, Solid Concrete and Concrete Block mounting:
Use the Wall Plate(a) as a template to mark 3 hole locations on the wall. Make sure these holes
are level. Pre-Drill these holes with a 3/8"(10mm) masonry bit to at least 2.4"(60mm) in depth.
Insert a Concrete Anchor(o) into each of these holes.
Make sure the anchor is seated completely flush with the concrete surface even if there is a layer
of drywall or other material in front. Attach the Wall Plate to the wall using 3pcs Lag Bolts(m) and
3pcs Lag Bolt Washers(n), shown in Diagram below in the left side.
Wood Stud mounting:
The Wall Plate(a) must be mounted to two wood studs at least 16"(406mm) apart. Use a stud
finder to locate two adjacent studs. It is a good idea to verify where the studs are located with an
awl or thin nail shown in the Diagram on the right side. Pre-drill a 2.4"(60mm) deep hole at the
desired height in each stud using a 5/32"(4mm) drill bit. Make sure these holes are in the center
area of the studs and level with each other. Attach the Wall Plate to the wall using the 2pcs Lag
Bolts(m) and 2pcs Lag Bolt Washers(n).
S tu d F in d e r
S tu d F in d e r S tu d F in d e r
16 i n c h
16 i n c h
a
Warning: Some TVs may require two people to lift! We are not responsible for personal
injury or product damage.
First hook the Monitor Brackets(b) over the top of the Wall Plate(a), then let the bottom of the
Monitor Brackets rotate to the wall as shown in the Diagram A. Push the bottom of TV to let the
tap on the Monitor Brackets clip into the Wall Plate.
Then the TV will be fixed on Wall Plate. Pull the bottom of TV to remove the TV from Wall Plate. The
finishing looking as shown in the Diagram B.
Schema B
Diagram B
b
a
gancio situato dietro la placca a muro
Ta p s it b e h in d
wa ll p la te
tap sit behind wall plate
muro
wa ll
wall
b
l
Viti M6
M6 Bolt
e
b
i
b
b
l
l
Viti M8
M8 Bolt
f
j
b
b
l
16 i n c h
16 i n c h
16 i n c h
16 i n c h
16 i n c h
16 i n c h
16 i n c h
