Uni-Pex PR-133A Instruction Manual

取扱説明書
INSTRUCTION MANUAL
このたびは､天井スピーカをお買い上げいただき､誠にありがとうございます｡ スピーカを取付けの際は､この取扱説
明書の 「安全上のご注意」 と取付工事に関する説明をよくお読みの上､正しくお取付、 配線をおこなってください｡
[
設置工事終了後､この取扱説明書は必ずお客様にお渡しください｡この取扱説明書はお読みになりましたら大切に保
管し､後日わからないことがあれば再びご覧ください。
• Be sure to hand over this Instruction Manual to the User after installing.
適用スピーカ線
●600Vビニル絶縁電線 [IV電線]φ１、φ1.2、φ1.6 （単線専用）
●600V二種ビニル絶縁電線[HIV電線]φ1.2、φ1.6 （単線専用）
ご注意) ○上記の電線以外は使用しないでください。使用した場合は発熱したり、接触不良の原因になります。
○より線をハンダ仕上げして使用しますと、発熱の原因になります。絶対に使用しないでください。
●600V vinyl-insulated wire (IV wires) 1, 1.2, 1.6mm in diam. (Single wire only).
●600V second-class insulated wire (HIV wires) 1.2 and 1.6mm in diam. (Single wire only).
○Do not use wires other than those specified above. Otherwise, heating and poor connections may
Notes:
be caused.

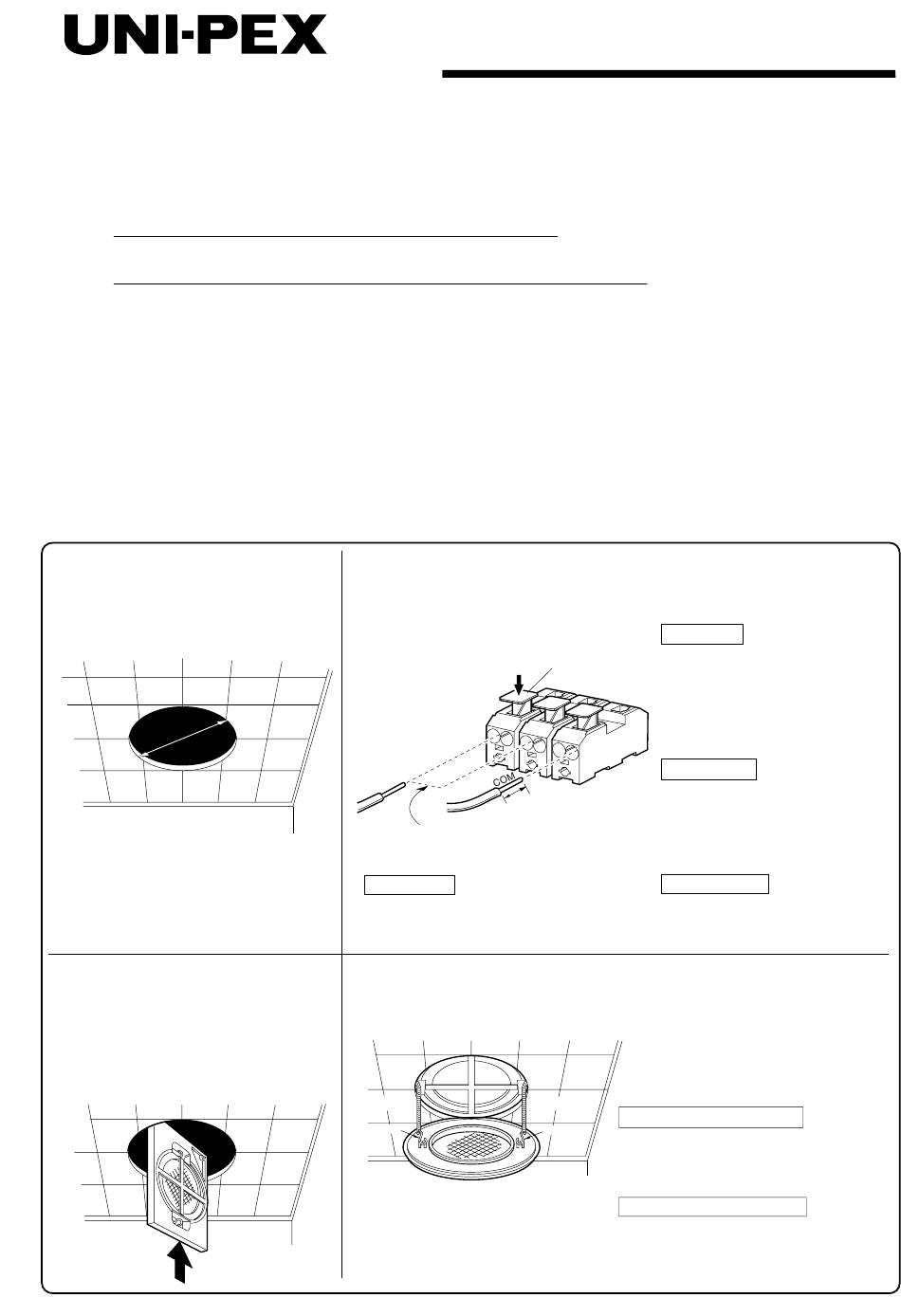

取付方法
Installation
1.
天井にφ 150mmの穴をあける
1.
Drill a hole of 150mm diam.
in the ceiling.
＿
Ceiling
スピーカパネル (別売)に取付穴の型紙が付属
していますので、ご利用ください。
Use the mounting hole template which is
attached to the speaker panel (optional).
3 .
スピーカ本体を天井裏側に水平に
のせ､穴の中央に置く。
3 .
Insert the speaker through the hole
in the ceiling and position it in place.
[
Ceiling
S peaker Lines
2.
2.
天井
S peaker
wire
スピーカ線
• Insert deeply the peeling zone (8〜9mm) into
4 .
4.
天井
スピーカのスプリングの
フックを引き出し
スピーカパネルにかける
MODEL
スピーカ線を接続端子に差し込む。
Insert the speaker wires into the input terminal.
接続､ または取りはずすときに､
このボタンを押してください。
When connecting or
disconnecting,
push this knob.
この部分で必要なＷ数に接続してください。
Select either terminal you require.
Connecting
the terminal hole, with the knob pushed.
スピーカパネル (別売)をスプリングのフックにかける。
Hook the speaker panel (optional) onto the springs.
天井
Ceiling
S prings
スプリング
Hook
スピーカパネル
(別売)
Speaker panel
(optional)
Pull out the springs
and hook them on
the speaker panel.
※本機の専用品につきましては予告なく廃番または新製品に切り換えることがあります。
１
スプリングキャッチ式
天井スピーカ
Ceiling Speaker
Spring Catch type
PR - 133A
結 線 方 法
●電線被ふくを8〜9mm程むいてください｡
ボタン
●接続端子上部のボタンを押しながら､
knob
端子穴に芯線を奥まで差し込んでく
ださい。
はずしかた
接続端子
●電線を取りはずす場合は､接続端子
Input terminal
上部のボタンを押しながら､電線を
引き抜いてください｡
Disconnecting
• When connecting or disconnecting,
push this knob.

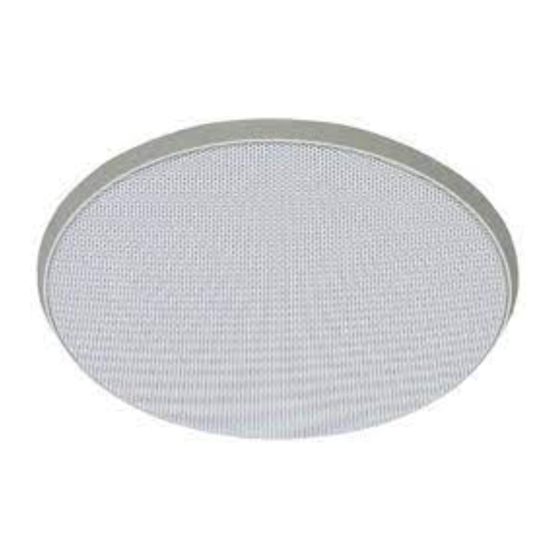

ス ピ ー カ パ ネ ル ( 別 売 )
フ ッ ク
●ジャージネット : PL‑181W (ホワイト),
●エキスパンドメタル : PL‑182W (ホワイト)
Speaker Panel (optional)
• Jersey netting: PL-181W (White),
• Expand metal : PL-182W (White)
※
PL‑181LG (ライトグレー)
PL-181LG (Light gray)
