Uni-Pex PD-175A Instruction Manual

取扱説明書
INSTRUCTION MANUAL
このたびは､広指向性天井スピーカをお買い上げいただき､誠にありがとうございます｡ スピーカを取付けの際は､こ
の取扱説明書の 「安全上のご注意」 と取付工事に関する説明をよくお読みの上､正しくお取付、 配線をおこなってく
[
ださい｡設置工事終了後､この取扱説明書は必ずお客様にお渡しください｡この取扱説明書はお読みになりましたら大
切に保管し､後日わからないことがあれば再びご覧ください。
• Be sure to hand over this Instruction Manual to the User after installing.
適用スピーカ線
●600Vビニル絶縁電線 [IV電線]φ１、φ1.2、φ1.6 （単線専用）
●600V二種ビニル絶縁電線[HIV電線]φ1.2、φ1.6 （単線専用）
○上記の電線以外は使用しないでください。使用した場合は発熱したり、接触不良の原因になります。
ご注意)
○より線をハンダ仕上げして使用しますと、発熱の原因になります。絶対に使用しないでください。
●600V vinyl-insulated wire (IV wires) 1, 1.2, 1.6mm in diam. (Single wire only).
●600V second-class insulated wire (HIV wires) 1.2 and 1.6mm in diam. (Single wire only).
○Do not use wires other than those specified above. Otherwise, heating and poor connections may be caused.
Notes:
○Never use soldered stranded cable ---- these may cause overheating.

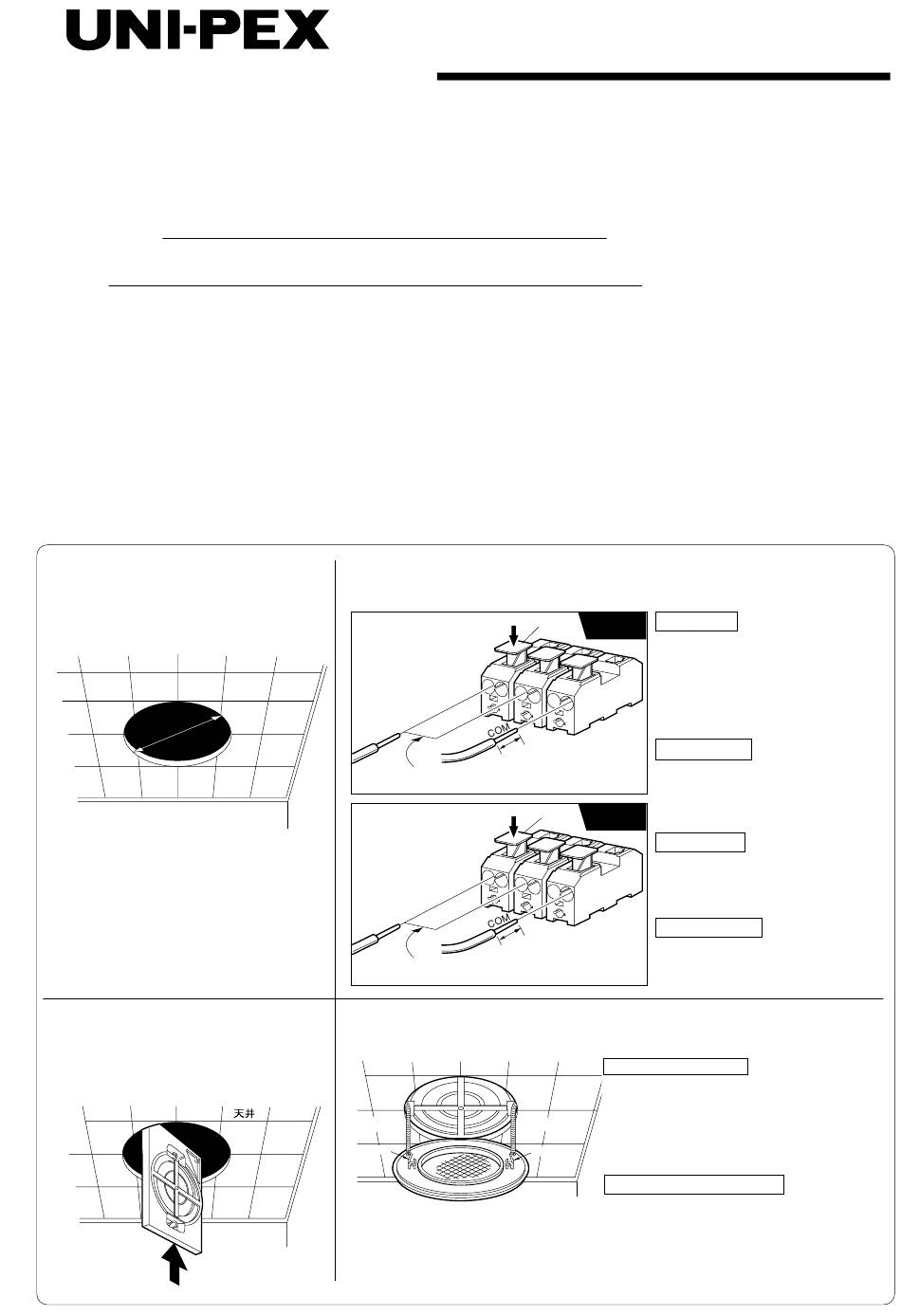

取付方法
Installation
1.
天井にφ 200mmの穴をあける
1.
Drill a hole of 200mm diam.
in the ceiling.
＿
Ceiling
スピーカパネル (別売)に取付穴の型紙が付属
していますので、ご利用ください。
Use the mounting hole template which is
attached to the speaker panel (optional).
3 .
スピーカ本体を天井裏側に水平に
のせ､穴の中央に置く。
3 .
Insert the speaker through the hole
in the ceiling and position it in place.
[
Ceiling
S peaker Lines
2.
2.
接続､または取りはずすと きに､
このボタンを押し て ください｡
When connecting or
天井
disconnecting,
push this button.
S peaker
wire
ス ピーカ 線
接続､または取りはずすと きに､
このボタンを押し て ください｡
When connecting or
disconnecting,
push this button.
S peaker
wire
ス ピーカ 線
4 .
4.
スプリングキャッチ式
広指向性天井スピーカ
Spring Catch type
定格入力 ( Rated input ) 5W
PD - 175 A
MODEL
スピーカ線を接続端子に差し込む。
Insert the speaker wires into the input terminal.
この部分で必要なW数に接続してください。
Select either terminal you require.
この部分で必要なW数に接続してください。
Select either terminal you require.
スピーカパネル (別売)をスプリングのフックにかける。
Hook the speaker panel (optional) onto the springs.
天井
Ceiling
Springs スプリング
フ ッ ク
Hook
スピーカパネル
スピーカのスプリングの
(別売)
フックを引き出し
Speaker panel
スピーカパネルにかける
(optional)
Pull out the springs
and hook them on
the speaker panel.
※本機の専用品につきましては予告なく廃番または新製品に切り換えることがあります。 １
Wide Directional Ceiling Speaker
定格入力 ( Rated input ) 3W
PD - 173 A
MODEL
結 線 方 法
ボタン
Model
PD‑175A
Button
●電線被ふくを8〜9mm程むいてくださ
い｡
●接続端子上部のボタンを押しながら､
端子穴に芯線を奥まで差し込んでく
ださい。
接続端子
Input terminal
はずしかた
●電線を取りはずす場合は､接続端子
上部のボタンを押しながら､電線を
引き抜いてください｡
ボタン Model
PD‑173A
Button
Connecting
• Insert deeply the peeling zone (8〜
9mm) into the terminal hole, with the
button pushed.
接続端子
Disconnecting
Input terminal
• When connecting or disconnecting,
push this button.
ス ピ ー カ パ ネ ル ( 別 売 )
●ジャージネット ：PL‑230W(ホワイト )､PL‑460W
(ホワイト)､ PL‑230LG(ライトグレー )､
PL‑460LG(ライトグレー )
●パンチングメタル ：PL‑230P(シルバー )､
PL‑230PW(ホワイト)
●エキスパンドメタル ：PL‑233W(ホワイト )
Speaker panel
• Panel with jersey netting: PL‑230W
(White), PL‑460W (White), PL‑230LG (Light
gray), PL‑460LG (Light gray)
• Panel with punching metal: PL‑230P
(Silver) PL‑230PW (White)
• Panel with expand metal: PL‑233W (White)
※
( optional )
