Monteringsanvisning

Assembly Instructions

Monteringsanvisning

Søve Lekemiljø AS

3830 Ulefoss - Norway

Tlf: +47 35 94 65 65

www.sove.no

Produkt nr. / Product no. / Produkt nr.

22-400-030

Ordr. nr.

Dato.

Sign.

Söve AB

412 50 Göteborg

Phone: +46 (0)31 773 97 00

www.sove.se

18.02.2020

Need help?

Do you have a question about the 22-400-030 and is the answer not in the manual?

Questions and answers

Summary of Contents for Sove 22-400-030

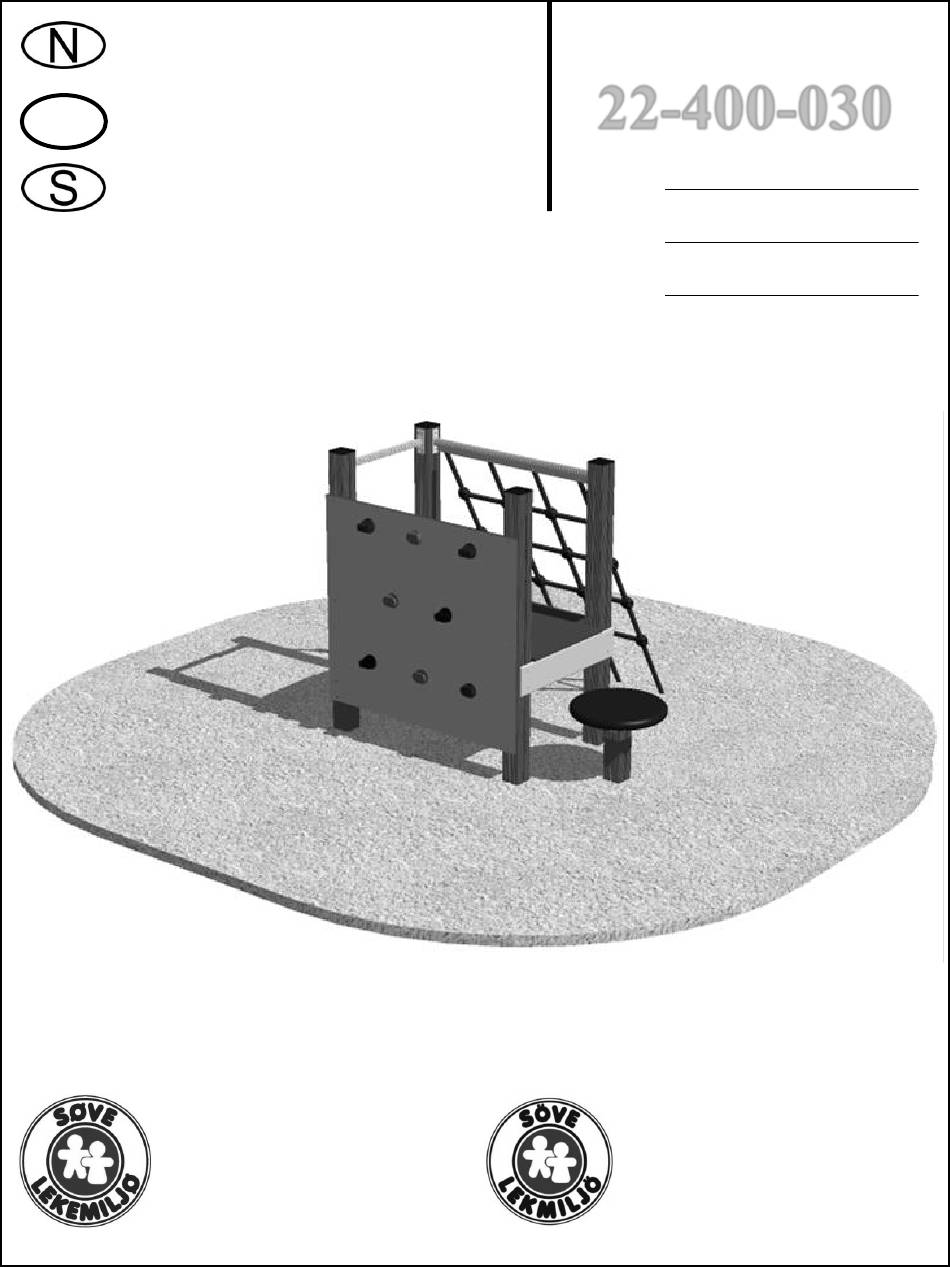

Page 1 Monteringsanvisning Produkt nr. / Product no. / Produkt nr. 22-400-030 Assembly Instructions Monteringsanvisning Ordr. nr. Dato. Sign. Söve AB Søve Lekemiljø AS 412 50 Göteborg 3830 Ulefoss - Norway Phone: +46 (0)31 773 97 00 Tlf: +47 35 94 65 65 www.sove.se...
Page 2 Monteringstips / Assembly Advice / Monteringstips Les monteringsanvisningen nøye før montering. Monter elementene i rekkefølgen som vist. Boltene bør ikke skrues for hardt til før alt er montert, vatret og loddet. Skru så boltene til. NB! Ved bruk av drill, kan boltene ryke. På...
Page 3 Läs monteringsanvisningen noga före montering. Montera delarna i den ordningen som anvisas Skruvarna bör inte skruvas för hårt tills allt är monterat, i våg och lodat. OBS! Används elektrisk skruvdragare, kan bulten gå sönder. Hårddra därför manuelt! Solen kan göra att rutchbanan blir väldigt varm. Banans nedfart rekommenderas att vändas i norrlig riktning Om lekplatsen placeras vid en gångväg mm bör området säkras mot genomfart av gående och cyklister.
Page 4 Nødvendig verktøy / Tools required / Nödvändiga verktyg 13 mm Torx Nr 45 17 mm High quality Metermål Merkebånd 5 mm Mark ribbon Metric measure Märkeband umstock Nødvendig antall personer / Number of persons required / Lämpligt antal personer Anbefalt arealbehov ved montering / Recommended working space / Rekommenderad arealbehov vid montering 25 m...
Page 5 1 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 22-400-030 Komponenter Dimensjon (mm) Komponenter Dimensjon (mm) Components Dimension (mm) Components Dimension (mm) Komponenter Dimension (mm) Komponenter Dimension (mm) 00-400-003 00-400-153 2000 x 95 x 95...
Page 6 2 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 22-400-030 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-020 8 x 20 mm Torx 04-030-011 04-000-025 8 x 11mm 8 x 25 mm Torx...
Page 7 3 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 22-400-030 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
Page 8 Plassering av forankringer / Ground plan / Placering av förankringar 1 20 1 035 61 5 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
Page 9 Fundamentering med betong / Foundation concrete / Förankring med betong Bakkenivå Ground level Marknivå Støtsand Safer surface Stridsand Ref NS-EN 1177 1 000 1 00 R1 00 45° 1 000 Komprimert masse. betong Compressed mass. concrete Komprimerad massa. betong Fundamentering uten betong / Foundation without concrete / Förankring utan betong Bakkenivå...
Page 10 Fundamentering klatrenett / Foundation nets / Förankring klätternät For klatrenett For climbing net För klätternät 45 Komprimert masse. betong Støtsand Safer surface Compressed mass. concrete Stridsand Komprimerad massa. betong Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
Page 11 Dybde for støping og forankring Depth of foundations / Djup för gjutning och markförankring Fallmatter Bakkenivå Ground level Marknivå Rubber tile safer surface Fallskyddsmatta M in. 200m m M in. 200m m M in. 400m m Støpefri nedgraving Concrete-free anchor Betong Nedgrävningfundament Concrete...
Page 12 Montering av forankring Assembly the foundations Montering av markförankring 04-000-035 x 3 8 x 35 mm Torx 04-060-120 x 2 120 x 15 x 8 mm...
Page 13 Sikkerhetssone / Safty zone / Säkerhetszon 4554,2 1 500 1 500 4669,5 1 500 1 500 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter. Fallhøyder / Free height of fall / Fallhöjder 1370 Alle mål er oppgitt i millimeter Scale measured in mm Alla mått är i millimeter.
Page 14 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet OBS ! Bolter skrues helt igjennom aluminiumsstolpene. Om elektrisk drill brukes anbefales 18 V Bolts must be tightened through the post, so that it pierces the aluminium. Bultarna skruvas rakt igenom aluminiumstolparna. Om elektrisk skruvdragare används rekommenderas 18 V...
Page 15 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet Med bruk av betong Uten betong 00-400-003 x 4 Without concrete With use of concrete Utan betong Användning av betong 00-400-997 00-003-003 00-400-101 04-000-035 8 x 35 mm Torx 01-450-112 01-450-112...
Page 16 04-090-002 x 10 00-400-372 Resterende hull Remaining holes Resterande hull 04-030-011 8 x 11 mm 04-075-050 50 x 50 x 5 mm 04-040-008 8 mm 04-000-030 04-050-008 8 x 30 mm Torx 8 mm 04-000-012 8 x 12 mm Torx 04-060-120 120 x 15 x 8 mm 00-650-110...
Page 17 04-040-008 00-400-152 8 mm 05-079-011 04-000-020 8 x 20 mm Torx 04-060-120 120 x 15 x 8 mm 04-000-025 8 x 25 mm Torx 04-060-120 120 x 15 x 8 mm 00-400-153 04-000-025 8 x 25 mm Torx...
Page 18 00-400-998 x 4 Se neste side for montering av 30-191-010 See next page for assembly of 30-191-010 Se nesta side för montering av 30-191-010 30-191-010...
Page 19 Montering av lekeapparatet / Assembly instructions / Montering av lekredskapet 04-060-040 x 4 40 x 15 x 8 mm 04-400-001 x 4 OBS ! Bolten skrues helt igjennom aluminiumen. The bolt must be tightened in to the post, so that it pierces the aluminium.
Page 20 00-400-997 03-191-013 03-191-013...
Page 21 00-400-980...
Page 22 Før utstyret tas i bruk / Before play begins / Innan lekredskapet används Påse at fallunderlag er lagt i henhold til gjeldende regler eller vår anbefaling Fjern alle monteringshjelpemidler ( rester av betong, planker, paller, plast, og lignende) Før utstyret tas i bruk, sjekk at det ikke er hektefare for anorakksnorer og lignende noen steder på...
Page 23 1 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 22-400-030 Komponenter Dimensjon (mm) Komponenter Dimensjon (mm) Components Dimension (mm) Components Dimension (mm) Komponenter Dimension (mm) Komponenter Dimension (mm) 00-400-003 00-400-153 2000 x 95 x 95...
Page 24 2 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 22-400-030 Bolter/skruer Dimensjon Bolter/skruer Dimensjon Bolts/Screws Dimension Bolts/Screws Dimension Komponenter Dimension Bultar/Skruvar Dimension 04-000-020 8 x 20 mm Torx 04-030-011 04-000-025 8 x 11mm 8 x 25 mm Torx...
Page 25 3 av 3 Pakkliste for / Parts list for / Packlista för : Sign. 22-400-030 Forankring / Foundations / Markförankring 00-003-003 Er bestillt Ikke bestillt 00-400-997 In order Not in order Beställt Ej beställt 04-000-035 00-003-100 8 x 35 mm Torx...
Page 26 Revidert 03-02-2020 Endret størrelse på møbelknapp til M8x11 18-02-2020 Endret art.nr på sperrerør 00-400-153...
