Obelink FIESTA COMFORT Pitching Instruction

FIESTA COMFORT
OPBOUWINSTRUCTIE • PITCHING INSTRUCTION • AUFBAUANLEITUNG
8.

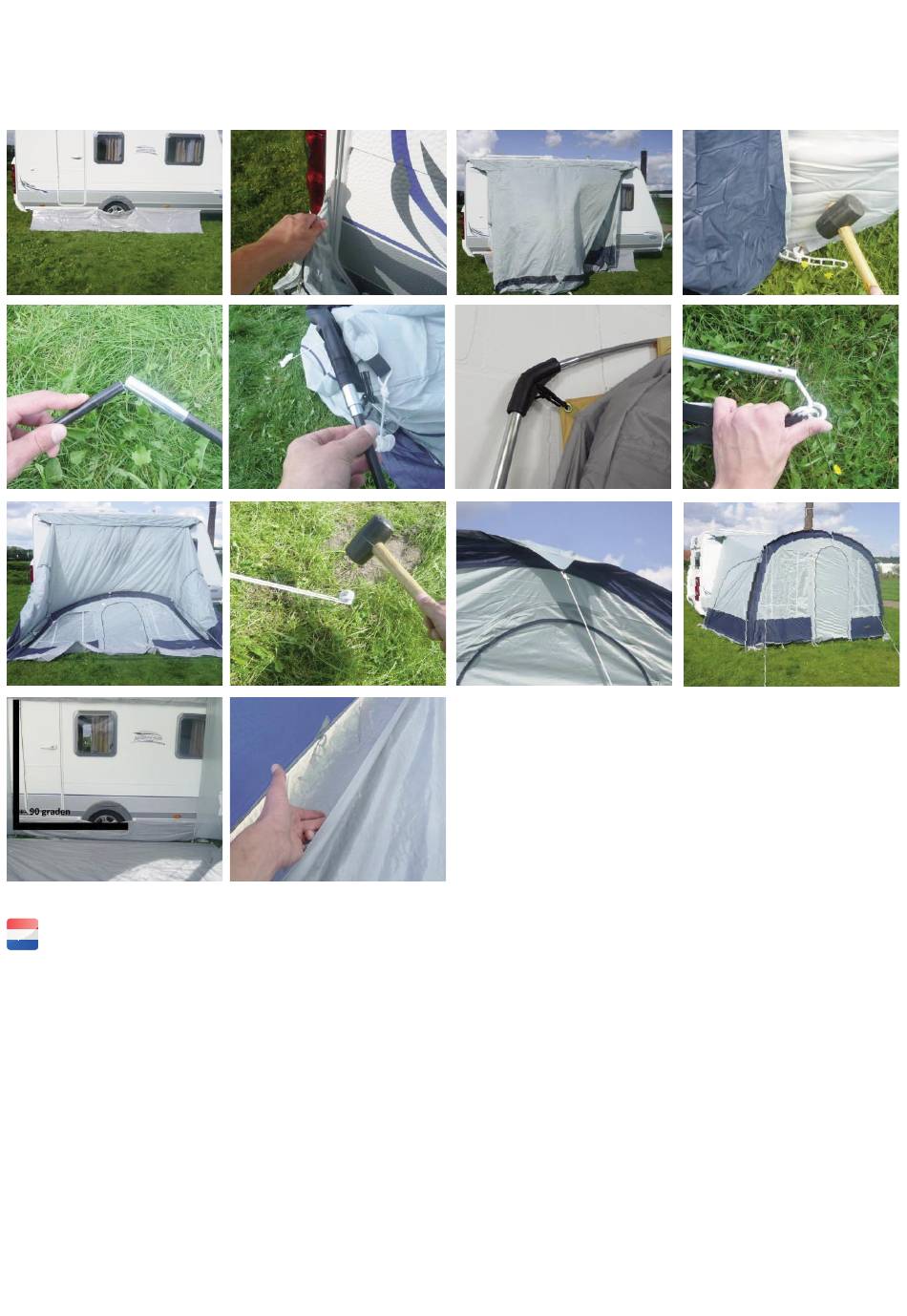

Opbouwinstructie
1. Haal de tent uit de verpakking en schuif de tochtstrook en wielflap in de caravan rail aan de onderkant.
Hiermee bepaalt u de uiteindelijke locatie van de tent.
2. Schuif de pees van de tent door de caravan rail en zorg ervoor dat de tent op de juiste plek komt te hangen.
3. Zet de schuimranden aan de achterkant vast met een haring en zorg ervoor dat deze strak tegen de caravan-
wand komen te zitten. De schuimranden moeten recht naar beneden gespannen worden.
4. Klik de stokken in elkaar. Er zijn twee stalen staanders en een glasfiber stang. Schuif de glasfiberstang door
de stoksleuf die aan de voorzijde van de tent op het dak gestikt zit enklik de stokuiteinden in de kunststof
hoekstukken die op het dak zitten.
5. Schuif beide stalen stokken door de stoksleuven die aan de zijkant gestikt zitten en klik ze aan de bovenzijde
in de kunststof hoekstukken. Zet de onderkant van de stalen stokken op de metalen pinnen die onderaan de
zwarte spanband zitten.
6. Bevestig scheerlijnen aan de bevestigingslussen die aan de voorkant op het dak zitten en span deze naar
voren zodat de voortent overeind komt.
1.
4.
5.
2.
4. 4.
6.
8.
2.
6.
3.
5.
7.
