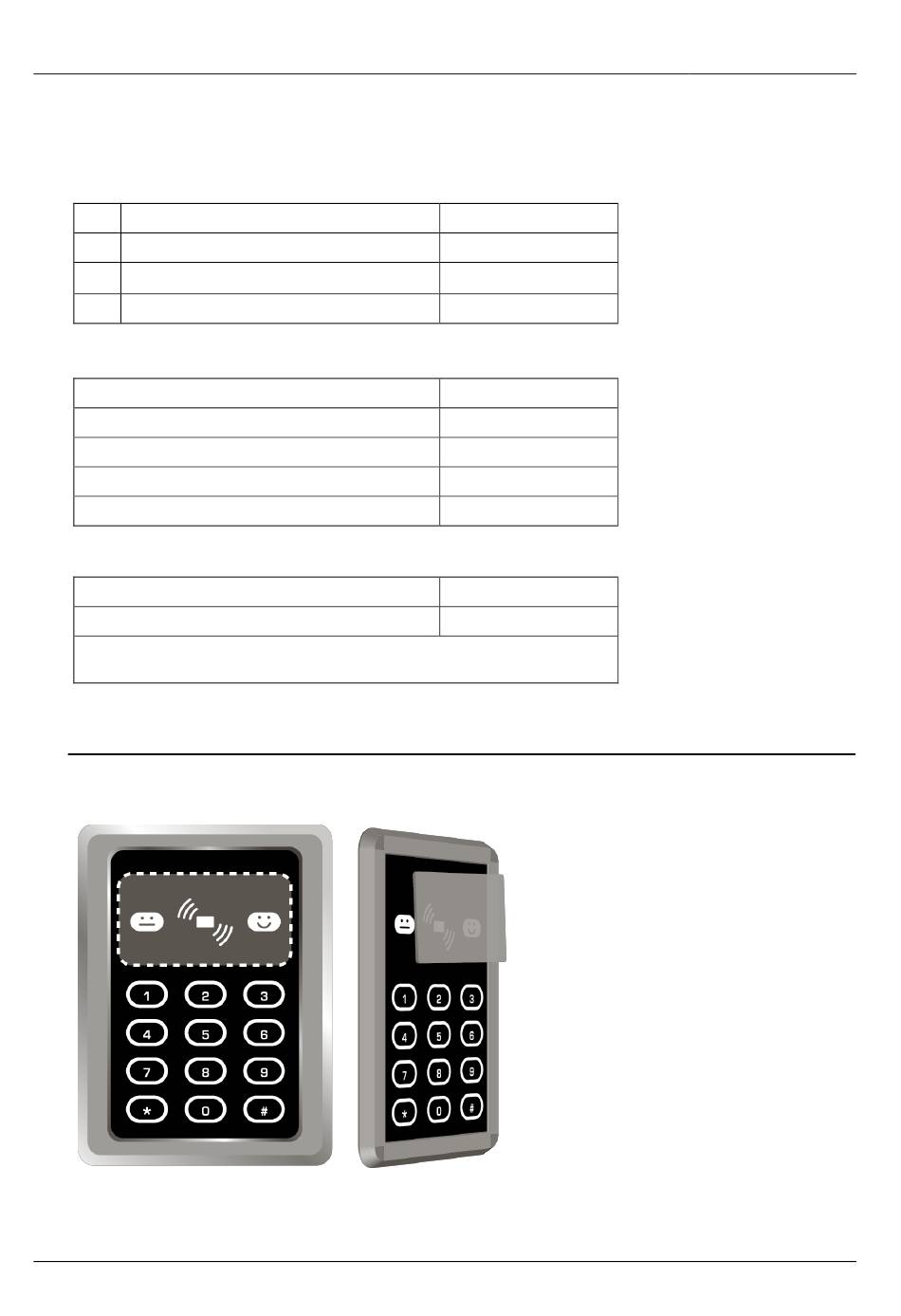

Installationsanvisning

SO-3392-V

Inkoppling

Svart

Röd

Grön

Gul

Tekniska data

Spänningsmatning

Strömförbrukning

Avläsningsteknik

Temperaturområde

Mått (BxHxD)

Kablage

Rekommenderad kabel

Ledningsavstånd till dörrkontrollenhet

Vid förlängning av befintlig kabel, använd dubbla ledare för

0V respektive 12V.

Använd försänkta envägsskruvar vid montering.

TIDO-149814381-61

3.0

+12V

CLK

Data

12 VDC

120mA

EM 125 kHz

-30°C till +40°C

110x145x19 mm

ELQXB 2x3x0,5

50 m

Kortläsning

Placera kortet i horisontellt läge

framför läsområdet.

Knappsats

För att aktivera knappsatsen, tryck

på stjärna (*). Krävs PIN-kod

aktiveras knappsatsen automatiskt

efter visat kort.

Svenska

SIDA 1/5
