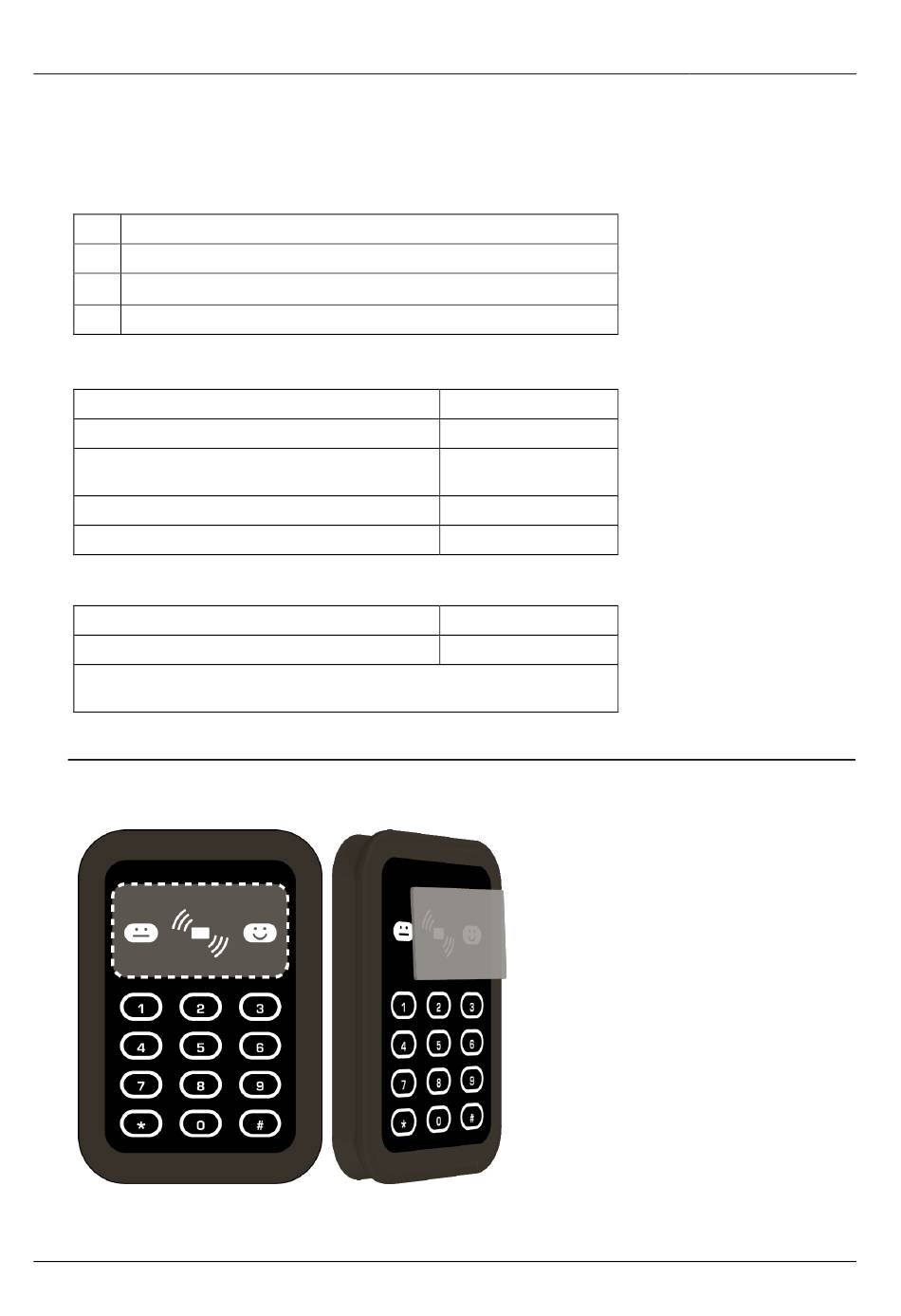

Installationsanvisning

SO-3393 (+12V)

Inkoppling

+12V

CLK

Data

Tekniska data

Spänningsmatning

Strömförbrukning

Avläsningsteknik

Temperaturområde

Mått (BxHxD)

Kablage

Rekommenderad kabel

Ledningsavstånd till dörrkontrollenhet

Vid förlängning av befintlig kabel, använd dubbla ledare för

0V respektive 12V.

TIDO-149814381-104 5.0

12 VDC

50 mA

Mifare

14443A/B

0°C till +40°C

103x145x22 mm

ELQXB 2x3x0,5

50 m

Kortläsning

Placera kortet i horisontellt läge

framför läsområdet.

Knappsats

För att aktivera knappsatsen, tryck

på stjärna (*). Krävs PIN-kod

aktiveras knappsatsen automatiskt

efter visat kort.

Svenska

SIDA 1/5

Need help?

Do you have a question about the SO-3393 (+12V) and is the answer not in the manual?

Questions and answers

Summary of Contents for Tidomat SO-3393 (+12V)

Page 1 Vid förlängning av befintlig kabel, använd dubbla ledare för 0V respektive 12V. Kortläsning Placera kortet i horisontellt läge framför läsområdet. Knappsats För att aktivera knappsatsen, tryck på stjärna (*). Krävs PIN-kod aktiveras knappsatsen automatiskt efter visat kort. TIDO-149814381-104 5.0 ©2018 Tidomat AB SIDA 1/5...
Page 2: Installation Instructions
Put the card in a horizontal position in front of the reading area. Knappsats To activate the keypad, press the star key (*). If PIN is required, the keypad will automatically be activated when card is approved. TIDO-149814381-104 5.0 ©2018 Tidomat AB SIDA 2/5...
Page 3 Lukijan liitäntäkaapelia jatkettaessa käytä vahvistettuja pareja 0V ja 12V johtimille. Kortin luku Pidä korttia vaakasuoraan lukualueen edessä. Näppäimistö Aktivoidaksesi näppäimistön, paina tähti -painiketta (*). Mikäli PIN - koodi vaaditaan, aktivoituu näppäimistö automaattisesti korttia luettaessa. TIDO-149814381-104 5.0 ©2018 Tidomat AB SIDA 3/5...
