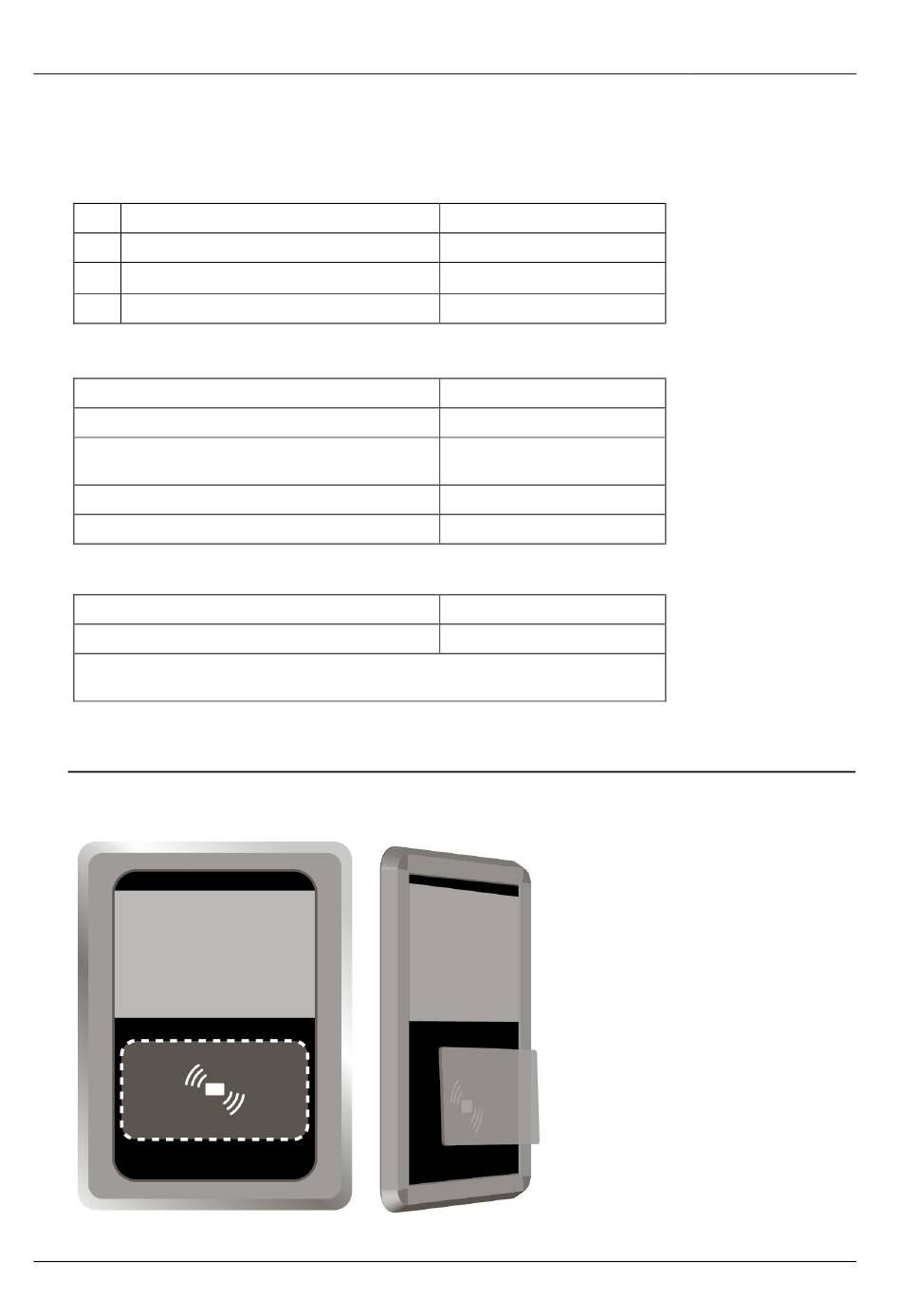

Installationsanvisning
SO-3396-V
Inkoppling
1.
Svart
2.
Röd
3.
Grön
4.
Gul
Tekniska data
Spänningsmatning
Strömförbrukning
Avläsningsteknik
Temperaturområde
Mått (BxHxD)
Kablage
Rekommenderad kabel
Ledningsavstånd till dörrkontrollenhet
Vid förlängning av befintlig kabel, använd dubbla ledare för 0V
respektive 12V.
Använd försänkta envägsskruvar vid montering.
TIDO-149814381-111 3.0
0V
+12V
CLK
Data
12 VDC
65-160 mA
Mifare ISO14443A/B
och EM 125 kHz
-20°C till +40°C
110x145x19 mm
ELLXB 2x3x0,5
30 m
©2017 Tidomat AB
Kortläsning
Placera kortet i horisontellt läge
framför läsområdet.
Svenska
SIDA 1/4
Advertisement
Related Manuals for Tidomat SO-3396-V
Summary of Contents for Tidomat SO-3396-V
- Page 1 Rekommenderad kabel ELLXB 2x3x0,5 Ledningsavstånd till dörrkontrollenhet 30 m Vid förlängning av befintlig kabel, använd dubbla ledare för 0V respektive 12V. Använd försänkta envägsskruvar vid montering. Kortläsning Placera kortet i horisontellt läge framför läsområdet. TIDO-149814381-111 3.0 ©2017 Tidomat AB SIDA 1/4...
- Page 2 When extending the existing cable, use double wiring for 0V and 12V. Use recessed one-way screws for mounting. Card reading Put the card in a horizontal position in front of the reading area. TIDO-149814381-111 3.0 ©2017 Tidomat AB SIDA 2/4...
- Page 3 110x145x19 mm Kaapelointi Suositeltu kaapeli ELLXB 2x3x0,5 johdinetäisyys oviohjaimeen 30 m Olemassa olevaa johdotusta käytettäessä käytä kahta johdinta 0V ja 12V kyktettäessä. Käytä asennuksessa turvaruuveja uppokannalla. Kortin käsittelyssä Aseta kortii vaakasuora asentoon lukija-alueen eteen. TIDO-149814381-111 3.0 ©2017 Tidomat AB SIDA 3/4...
- Page 4 SO-3396-V SO-3396-V SO-3396-V + TBH-DIST-V TBH-DIST-V TIDO-149814381-111 3.0 ©2017 Tidomat AB SIDA 4/4...
