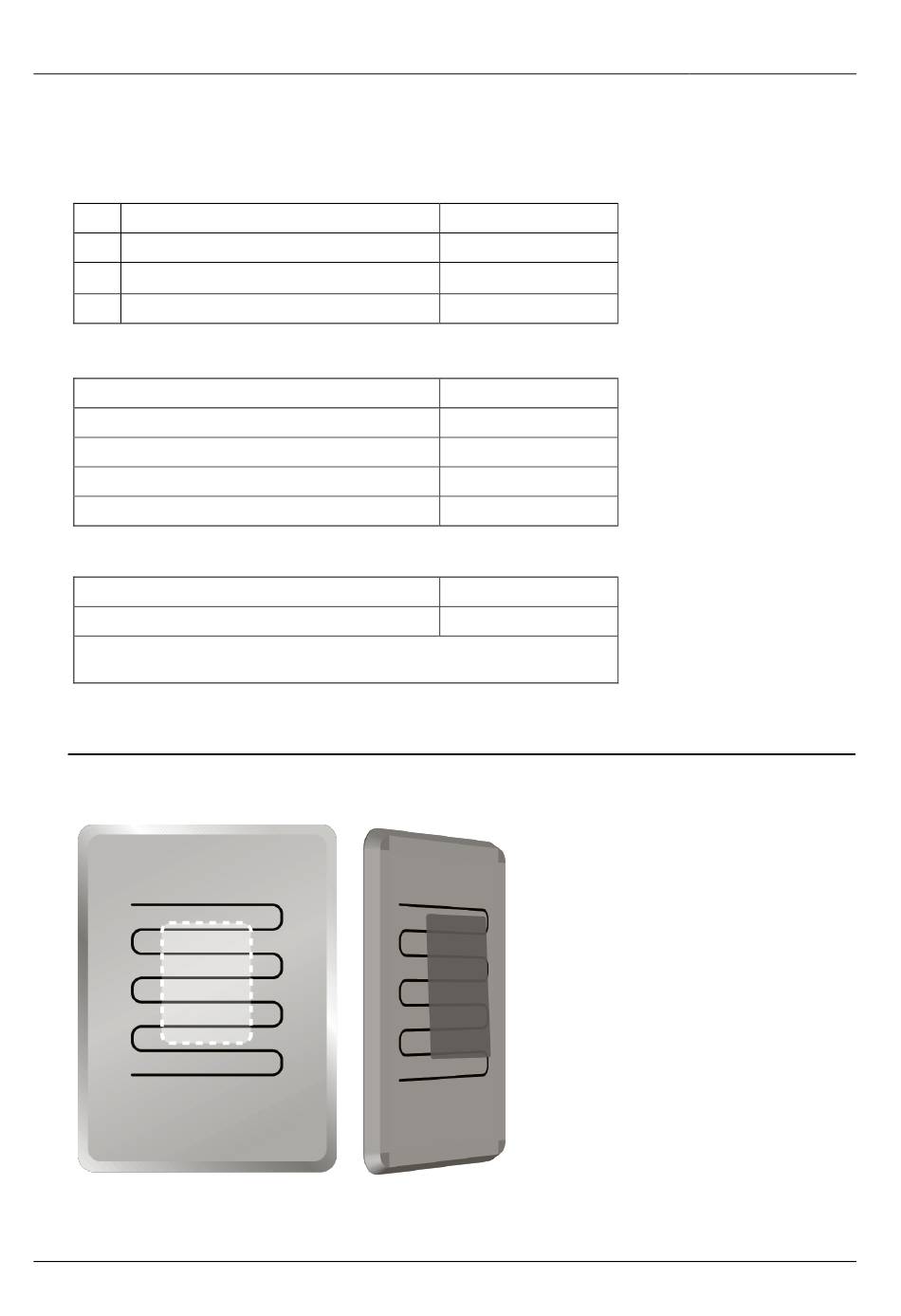

Installationsanvisning
SO-3320-V
Inkoppling
1.
Svart
2.
Röd
3.
Grön
4.
Gul
Tekniska data
Spänningsmatning
Strömförbrukning
Avläsningsteknik
Temperaturområde
Mått (BxHxD)
Kablage
Rekommenderad kabel
Ledningsavstånd till dörrkontrollenhet
Vid förlängning av befintlig kabel, använd dubbla ledare för
0V respektive 5V.
Använd försänkta envägsskruvar vid montering.
TIDO-149814381-98
5.0
©2017 Tidomat AB
0V
+5V
CLK
Data
5 VDC
50 mA
EM 125 kHz
-30°C till +40°C
110x145x10 mm
ELQXB 2x3x0,5
15 m
Kortläsning
Placera kortet i vertikalt läge
framför läsområdet.
Svenska
SIDA 1/4
Advertisement
Related Manuals for Tidomat SO-3320-V
Summary of Contents for Tidomat SO-3320-V
- Page 1 Rekommenderad kabel ELQXB 2x3x0,5 Ledningsavstånd till dörrkontrollenhet 15 m Vid förlängning av befintlig kabel, använd dubbla ledare för 0V respektive 5V. Använd försänkta envägsskruvar vid montering. Kortläsning Placera kortet i vertikalt läge framför läsområdet. TIDO-149814381-98 ©2017 Tidomat AB SIDA 1/4...
- Page 2 15 m When extending the existing cable, use double wiring for 0V and 5V. Use recessed one-way screws for mounting. Card reading Put the card in a vertical position in front of the reading area. TIDO-149814381-98 ©2017 Tidomat AB SIDA 2/4...
- Page 3 Koko (LxKxS) 110x145x10 mm Kaapelointi Suositeltu kaapeli ELQXB 2x3x0,5 Maksimi kaapelointietäisyys 15 m oviohjaimelle Lukijan liitäntäkaapelia jatkettaessa käytä vahvistettuja pareja 0V ja 12V johtimille. Käytä asennuksessa uppokantaisia turvaruuveja. Kortin luku Pidä korttia pystysuuntaisesti lukualueen edessä. TIDO-149814381-98 ©2017 Tidomat AB SIDA 3/4...
- Page 4 SO-3320-V TIDO-149814381-98 ©2017 Tidomat AB SIDA 4/4...
