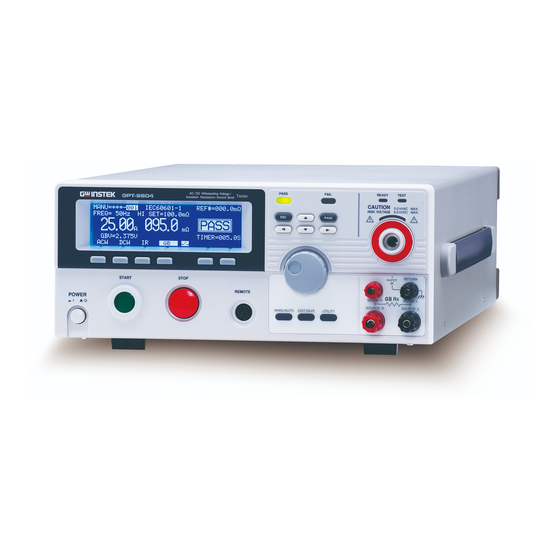

GW Instek GPT-9000 Manual

Electrical safety tester
Hide thumbs Also See for GPT-9000:

Advertisement

Quick Links

Download this manual
安规测试仪
GPT-9000 / GPT-9000A 系列
使用手册
固纬产品料号. 82PT-90000EF1

Advertisement

loading
Need help?

Need help?

Do you have a question about the GPT-9000 and is the answer not in the manual?

Questions and answers

Related Manuals for GW Instek GPT-9000

Summary of Contents for GW Instek GPT-9000

  • Page 1 安规测试仪 GPT-9000 / GPT-9000A 系列 使用手册 固纬产品料号. 82PT-90000EF1...
  • Page 2 ISO-9001 CERTIFIED MANUFACTURER...
  • Page 3 本手册所含数据受到版权保护。未经固纬电子实业股份有限公司预 先授权，不得将手册内任何章节影印、复制或翻译成其他语言。 本手册所含数据在印制之前已经过校正，但因固纬电子实业股 份有限公司不断改善产品，所以保留未来修改产品规格、特性 以及保养维修程序的权利，不必事前通知。 固纬电子实业股份有限公司 236, 新北市土城区中兴路 7-1 号...

  • Page 4: Table Of Contents

    Table of Contents 目录 安全规范 ..............6 GPT-9000/9000A 系列概述 ....11 外观 ........... 16 设置 ........... 24 操作 ............... 31 操作结构 ..........33 测试线的连接 ........37 ACW, DCW, IR 和 GB 手动测试 .... 39 特殊 MANU 测试模式 (000) ....75 自动测试...
  • Page 5 GPT-9804 尺寸 ........171 GPT-9903 尺寸........172 GPT-9904 尺寸 ........173 GPT-9901A/9902A/9903A 尺寸 ... 174 Declarat ion of Conformity (GPT ..176 索引 ..............177...
  • Page 6 安 全规范 本章节包含操作和储存时的重要安全规范，使用者 在操作前请先详细阅读以下指示，以确保个人安全 并使仪器保持在最佳状态。 安全符号 这些安全符号会出现在本使用手册或仪器上。 警告符号：表示特定情况下或应用中可能对人体造 警告 成伤害或危及生命。 注意符号：表示特定情况下或应用中可能对 GPT- 注意 9000 本身或其他产品造成损坏。 高压危险 小心：请参阅使用手册 保护导体端子 机壳端子 接地端子...
  • Page 7 9000/GPT-9000A 不属于等级 II, III 或 IV  测量等级 IV 测量低电压设备电源  测量等级 III 测量建筑设备  测量等级 II 测量直接连接到低电压设备的电路 AC 输入电压: 电源  100/120/220/230VAC ±10% 警告 频率: 50Hz/60Hz  避免电击，请确实将电源线之保护端子接地  清洁 GPT-9000/ 清洁前先移除电源线  GPT-9000A 以中性洗涤剂和清水沾湿软布擦拭。不要喷洒任  何液体到仪器上 不要使用含烈性物质的化学药品，如苯、甲苯、  二甲苯和丙酮...
  • Page 8 GPT-9000/9000A Series 使用手册 操作环境 使用地点: 室内,避免日光曝晒和灰尘,几乎无导电  污染(见下方批注) 相对湿度: ≤ 70% (无冷凝)  高度: < 2000m  温度: 0˚C~40˚C  (污染度) EN 61010-1:2010 规定了污染程度及所需条件,如下所述。 GPT-9000/GPT-9000A 属于等级 2。 污染指“可能引起绝缘强度或表面电阻率降低的外界物质，固 体、液体或气体(电离气体)”.  污染等级 1: 无污染或仅干燥，存在非导电污染，污染无影响  污染等级 2: 通常只存在非导电污染，然而偶尔由凝结物形成 的导电难以避免  污染等级 3: 导电污染存在或干燥，存在可能由于凝结而形成...

  • Page 9: 安全规范

    英制电源线 在英国使用安规测试仪时，确保电源线符合下列安全规范。 注意: 导线/装置的连接必须由专业人员执行 警告: 这个装置必须接地 重要: 导线的颜色依据以下代码标识： 绿色/ 黄色: 地线 蓝色: 中线 棕色: 火线 (象限) 由于导线中各线材的颜色可能与你的插座/装置中标识的不一致，请 依照下列指示处置: 颜色为绿色/黄色(或黄绿色)的线，必须连接至字母标识 E 或有接地 标志 的端子位置. 颜色为蓝色(或黑色)的线，必须连接至字母标识 N 的端子位置 颜色为棕色(或红色)的线，必须连接至字母标识 L 或 P 的端子位置 如果还有疑问，参考设备的用法说明书或联系供货商 这个导线/装置应该被保护于适当额定值和经核准的 HBC 保险丝： 参考设备上的保险丝额定信息或使用手册内的说明。依照规范 0.75mm2 的电线应该被一个 3A 或 5A 的保险丝保护;较大的导电体 通常要...
  • Page 10 6.0 kVDC MAX. PAGE START STOP RETURN REMOTE POWER MANU/AUTO EDIT/SAVE UTILITY GPT-9000/9000A 系列概述 .......... 11 系列产品线....................11 型号概述..................... 12 主要特点..................... 12 附件 ......................13 包装内容..................... 15 外观 ................16 GPT-9801/9802/9803/9901A/9902A/9903/9903A 前面板 ....16 GPT-9804/9904 前面板 ................16 GPT-9801/9802/9803/9804 后面板 ............20 GPT-9901A/9902A/9903/9903A 后面板...

  • Page 11: Gpt-9000/9000A 系列概述

    的交流耐压测试，高达 6kVDC 的直流耐压测试（除 GPT- 9801/9901A） GPT-99XX/99XXA 型号，测试终端的后面板也反映了添加安全性和 更持久的安全测试环境。还包括一个创新的扫描功能用以查看测试结 果图。 GPT-9000/9000A 系列可储存高达 100 组的手动测试，同时连续运行 16 组手动测试可结合成 1 组自动测试，让安规测试仪符合各种安全 法规包括 IEC, EN, UL, CSA, GB, JIS 和其他。 注意: 通过该使用手册，ACW, DCW, IR 和 GB 分别指的是交流耐 压，直流耐压，绝缘电阻和接地阻抗测试。GPT-9000 指的是 GPT- 98XX or GPT-99XX 的所有型号，GPT-9000A 指的是 GPT-99XXA 的...

  • Page 12: 型号概述

    GPT-9000/9000A Series 使用手册 型号概述 Model name Sweep  GPT-9801   GPT-9802    GPT-9803     GPT-9804   GPT-9901A    GPT-9902A     GPT-9903     GPT-9903A  ...
  • Page 13 过温，过压及过流保护  Pass, Fail, Test, High Voltage 和 Ready 指示灯  PWM 输出 (90%效率，增加可靠性)  Interlock (可设置)  扫描功能  后面板输出 (仅 GPT-9000 系列)  界面 界面端子可远程控制开始/停止  RS232/USB 界面用于程控  选配的 GPIB 界面用于程控  Signal I/O 端子，用于 pass/fail/test 状态监控...
  • Page 14 GPT-9000/9000A Series 使用手册 RS232C 连接线 GTL-232 GPIB 连接线 GTL-248 USB 连接线 GTL-247 GRA-417 Rack Adapter Panel (19”, 4U) (仅 GPT-9801/9802/9803/ 9804/9901A/9902A/9903A) 选配 附件编号 说明 Opt.01 GPIB 接口 GPIB 模块...

  • Page 15: 包装内容

    包装内容 使用 GPT-9000/GPT-9000A 前请先检查包装内容 打开包装箱 GPT-9000/9000A GHT-114 测试引线 x1 内容物 (单件)   快速指南 GTL-115 测试引线 x1   (GPT-9804/9904) CD 版使用手册  远程终端插头  CTC (校正追溯证书)  Interlock 键  电源线 x1 (region  dependent) 请保留包装材料，包括纸箱、保护发泡材料及塑 注意 料套，以备有必要将机器送回 GW Instek 时使...

  • Page 16: Gpt-9801/9802/9803/9901A/9902A/9903/9903A 前面板

    GPT-9000/9000A Series 使用手册 外观 GPT-9801/9802/9803/9901A/9902A/9903/9903A 前面板 PASS/ FAIL indicators Display Function keys Directional keys READY indicator TEST indicator PASS FAIL READY TEST AC / DC Withstanding Voltage / G P T -9 8 0 3 Tester Insulation Resistance CAUTION 5.0 kVAC MAX.
  • Page 17 240 X 64 点矩阵 LCD 显示屏 显示屏 功能键 功能键直接对应到显示屏上指示之功能 PASS FAIL PASS 及 FAIL 指示灯，依据单项测 Pass/Fail 指示灯 试或连续自动测试的 PASS 或 FAIL 结果来点亮。 ESC 键用于退出菜单或取消设置。 ESC 键 PAGE 键用于查看自动测试信息和 PAGE 键 PAGE 测试结果。 方向箭头键 箭头键用于操作菜单和参数设定。 READY READY 指示灯 当测试仪准备好并开始测试时 READY 指示灯亮起。STOP 按钮 可让测试仪进入...
  • Page 18 GPT-9000/9000A Series 使用手册 警告 使用时特别小心 测试过程中，请勿触碰高压输出端子。 RETURN 端子用于 IR, DCW RETURN 端子 除 GPT-9804/9904 以 和 ACW 测试。 外的所有型号 RETURN RETURN 端子用于 IR, DCW RETURN, SENSE GPT-9804/9904 and SOURCE 端 RETURN 和 ACW 测试。 HI-POT 子 SOURCE H, SOURCE L,...
  • Page 19 REMOTE REMOTE 端子用于连接远程控制 REMOTE 端子 器。 STOP STOP 按钮用于停止/取消测试。同 STOP 按钮 时也可用于将安规测试仪置于 READY 状态开始测试。 START START 按钮用于开始测试。 START 按钮 当测试仪在 READY 状态时， START 按钮可用于开始测试。按 START 按钮测试仪将进入测试状 态。 POWER POWER 开关 开启电源。安规测试仪会自动记忆 关机前的设定状态，作为下次开机 时的初始设定。...

  • Page 20: Gpt-9801/9802/9803/9804 后面板

    GPT-9000/9000A Series 使用手册 GPT-9801/9802/9803/9804 后面板 SIGNAL I/ O USB A port RS232 port WARNING TO AVOID ELECTRIC SHOCK THE POWER CORD SIGNAL I / O RS 232 PROTECTIVE GROUNDING CONDUCTOR MUST BE CONNECTED TO GROUND . FOR CONTINUED FIRE PROTECTION...

  • Page 21: Gpt-9904 后面板

    GPT-9904 后面板 Signal I/ O, RS232 High voltage terminal & USB port Fan vents CAUTION HIGH VOLTAGE WARNING TO AVOID ELECTRIC SHOCK THE POWER CORD SIGNAL I / O RS232 PROTECTIVE GROUNDING CONDUCTOR MUST BE CONNECTED TO GROUND. FOR CONTINUED FIRE PROTECTION. REPLACE ONLY WITH SPECIFIED TYPE AND RATED FUSE.
  • Page 22 GPT-9000/9000A Series 使用手册 线电压保险丝 线电压选择器和保险丝: GPT-98XX: 100V/120V T5A 250V 220V/230V T2.5A 250V GPT-99XX/99XXA: 100V/120V T10A 250V 220V/230V T6.3A 250V GPIB 选配的 GPIB 界面用于远程控制。 选配 GPIB 端口 高压输出端子 高压输出端子用于输出测试电 GPT-99XX /99XXA 压。 CAUTION HIGH VOLTAGE MAX. 5.0 kVAC 6.0 kVDC 警告...
  • Page 23 RETURN 端子用于 IR, DCW RETURN/ GPT-9904 SENSE 和 和 ACW 测试。 RETURN HI-POT SOURCE 端子 SOURCE L/H 和 SENSE GB Rx SENSE H SENSE L L/H 端子仅用于 GB 测试。 SOURCE H SOURCE L...

  • Page 24: 线电压的连接和电源的开启

    GPT-9000/9000A Series 使用手册 设置 线电压的连接和电源的开启 开启 GPT-9000/9900A 电源前确保在后面板上已 背景 选择正确电压。GPT-9000/9000A 支持 100V/120V/220V 和 230V 的线电压 1. 检查保险丝支架上的线电压和保险 步骤 丝。 所需的线性电压应该与保险 丝支架上的箭头对齐。 2. 连接电源线至交流电压输 入。 3. 若电源线未接地，确保接地 端子连接至接地端。 确保电源线连接至接地端。未接地将对操作者和 警告 仪器存在危害。 4. 按下电源按钮。 POWER 5. 当电源开启时，所有的 LED 指示灯亮起。检查 并确认 5 个 LED 指示灯均工作正常。...
  • Page 25 6. 检查并确保系统自测通过无误。 E L F T E S T S y s C h e c g . . H a r w a r g . . F i r w a r g . . 系统自测完成后，测试仪进入 VIEW 状态并开始 操作。...

  • Page 26: 安装选配的 Gpib 卡

    GPT-9000/9000A Series 使用手册 安装选配的 GPIB 卡 选配的 GPIB 可供用户选择安装。安装方法参照 背景 以下说明。 安装选配的 GPIB 卡前确保 GPT-9000/9000A 关闭 警告 并与电源断开连接。 1. 移除后面板的螺丝及盖板。 步骤 2. 将 GPIB 卡对准两侧槽孔插入至定位，再将螺丝 锁付即完成安装作业。...

  • Page 27: 工作场所注意事项

    工作场所注意事项 GPT-9000/9900A 是一款会输出危险电压的高压 背景 设备。必须遵守下列注意事项及程序以保证一个 安全的工作环境。 GPT-9000/9000A 产生 5kVAC 或 6kVDC 的电压。 警告 在使用仪器时，请遵循下列安全注意事项，警告 和指示。 1. 仅允许受过适当训练之人员操作测试仪 2. 工作场所必须完全绝缘，特别是当测试仪在操作 时。测试仪需有清楚警示标语 3. 操作人员应避免穿带任何导电性物质、珠宝、臂 章，甚至手表 4. 操作人员应穿带绝缘手套，以确保高压防护 5. 确保使用之电源有确实被接地 6. 任何易受磁场影响之装置，请勿置于测试仪周边...

  • Page 28: 操作注意事项

    GPT-9000/9000A Series 使用手册 操作注意事项 GPT-9000/9000A 是高压设备，会输出具危害性 背景 之电压；以下之注意事项及程序必须被确实遵 守，以确保测试仪在安全的状态下操作。 GPT-9000/9000A 会产生交流 5kV 或直流 6kV 电 警告 压。当使用仪器时，请遵循以下安全注意事项、 警告及指示。 1. 当测试进行中，请不要碰触测试仪、测试线 (棒)、端子或其他相连于测试系统中之设备。 2. 请勿瞬间快速重复开启/关闭测试仪电源。当关 闭电源后，请等待一段时间后再重新启动电源， 以利测试仪之保护线路初始化。 除非紧急事故发生，否则当测试仪执行输出时， 不要直接关闭电源开关。 3. 请尽量使用测试仪所提供之测试线；使用不适切 线径/规格尺寸之测试线，可能导致人员或设备 之危害。 执行接地阻抗(GB)测试，请勿将 Sense 端测试线 (细线)连接至 SOURCE 端子上。 4. 不要将高压输出端子与大地短路，这样的行为可 能致使测试仪外壳产生危害性的高压。...
  • Page 29 8. 不要让测试仪无人照料；当无测试需求时，建议 应关闭测试仪电源开关。 9. 当使用遥控(远程)控制测试仪时，应确保工作场 所有足够的安全性，以避免: 疏忽性的高压输出  测试中误触测试设备或待测物。当遥控(远程)控  制时，请确保测试仪及待测物是处于绝缘的状态 10. 确保待测物有足够的放电时间 当执行直流耐压或绝缘电阻测试时，待测物及测 试线(棒)是会积蓄极大的电量的；GPT-9000 系列 具有放电电路，可于每次测试后对待测物执行放 电。 放电完成前，请不要中断测试仪。...

  • Page 30: 基本安全检查

    GPT-9000/9000A Series 使用手册 基本安全检查 GPT-9000/9000A 是高电压装置，应该执行日常 背景 安全检查，以确保操作安全。 1. 确保所有的测试线未断裂，并且没有破损及裂痕 2. 确保测试仪是接地的 3. 以最低的电压/电流输出确认测试仪操作: 将高压输出与 Return 端子直接连接，确认 测试仪是否能正确做出 FAIL 判断(请使用最低 的电压/电流当做测试设定) 不要使用高电压/电流进行测试仪操作确认，以 警告 避免损坏测试仪。...
  • Page 31 操 作 操作结构 ..........33 操作结构概述 .....................34 测试线的连接 ........37 ACW, DCW, IR 连接 ................37 GB 连接 ......................38 ACW, DCW, IR 和 GB 手动测试 .... 39 选择/召回 Manual 测试组 ...............40 编辑 Manual 测试设定 ................41 设置测试功能 .....................42 设置测试电压或电流 .................43 设置测试频率 .....................44 设置上下限限值...
  • Page 32 GPT-9000/9000A Series 使用手册 创建自动测试文件名 ................. 83 保存并退出编辑状态 ................. 84 AUTO 测试项目总表(Page View) ............85 执行 AUTO 测试 ..................88 Automatic 测试的结果判定 ..............91...

  • Page 33: 操作结构

    操作结构 本章节描述了 GPT-9000/9000A 安规测试仪的操作状态及模式说 明。该测试仪提供 2 种主要测试模式（MANU, AUTO）和 5 种主要 操作状态（VIEW, EDIT, READY, TEST 和 STOP） 。 PASS/FAIL Judgement status status Press START Press status status STOP Press STOP Press Special manual mode START MANU Press status STOP # 000...

  • Page 34: 操作结构概述

    GPT-9000/9000A Series 使用手册 操作结构概述 VIEW 状态，可用于观看 MANU 或 AUTO 测试 VIEW 状态 之设定参数；同时也是用于切换 MANU 及 AUTO 模式之前置状态。 VIEW status A U T O = 0 0 1 - 0 0 2 M A N U = * * * - 0 0...
  • Page 35 TEST 状态，表示测试仪正在执行 MANU 或 TEST 状态 AUTO 测试。按下 STOP 键将会取消 MANU 测 试或中止 AUTO 测试尚未执行的步骤 TEST status M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 .
  • Page 36 GPT-9000/9000A Series 使用手册 当 MANU (显示屏左上方)出现，表示测试仪在 MANU 模式 MANU 模式中。 MANU 模式用于建立并执行 单项测试。 MANU mode M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A...

  • Page 37: 测试线的连接

    测试线的连接 本章节说明，当使用耐压、绝缘电阻或接地阻抗测试时，如何连接 GPT-9000/GPT-9000A 与待测物。 ACW, DCW, IR 连接 ACW, DCW 和 IR 测试使用 HIGH VOLTAGE 背景 端子和 RETURN 端子，GHT-114 测试线。 ACW, DCW, IR 连 GPT-9000 接 High Voltage terminal Return terminal 1. 关闭安规测试仪电源。 步骤 2. 连接高压测试线(红色)至高压输出端子并旋紧固 定座。 3. 连接返回测试线（白色）至 RETURN 端，将螺...
  • Page 38 GPT-9000/9000A Series 使用手册 GB 连接 GB 测试，使用 SENSE H/L 及 SOURCE H/L 背景 端子，而测试线使用 GTL-115。 GB 连接 GPT-9000 Source H Sense H Source L Sense L 1. 关闭安规测试仪电源 步骤 2. 将 Sense H 测试线连接至 SENSE H 端 3. 将 Sense L 测试线连接至 SENSE L 端...

  • Page 39: Acw, Dcw, Ir 和 Gb 手动测试

     保存并退出编辑状态→ 第 62 页.  执行 MANU → 第 63 页.  MANU → 第 67 页.  测试导线的归零（仅 GB） → 第 74 页  特殊 MANU 测试模式 (000) → 第 75 页  操作 GPT-9000/9000A 前，请先阅读第 23 页的设置安全注意事项...

  • Page 40: 选择/召回 Manual 测试组

    GPT-9000/9000A Series 使用手册 选择/召回 Manual 测试组 ACW, DCW, IR 和 GB 测试仅能在 MANU 模式 背景 下创建。MANU 测试组数由 001 至 100 可供存 储，同时也可呼叫进行 MANU 测试编辑或 AUTO 测试组合。MANU 位置 000 是特殊记忆 位置。详细说明请参见第 72 页 – 特殊 MANU 测试模式。 1. 如果测试仪处于 AUTO 模式，按住...

  • Page 41: 编辑 Manual 测试设定

    只有在 VIEW 状态下才能选择 MANU 位置，按 注意 EDIT/SAVE 或 ESC 键切换至 VIEW 状态。 编辑 Manual 测试设定 测试仪必须在 EDIT 状态下才能编辑 manual 测 背景 试设置。 任何设定或参数编辑，均只适用于目前所选择之 MANU 位置。 1. 在 VIEW 状态下按 EDIT/SAVE 键 步骤 EDIT/SAVE 进入选择的测试位置的 EDIT 状 态。 M A N U = * * * - 0 0 m A F R E Q = 0 H z...

  • Page 42: 设置测试功能

    GPT-9000/9000A Series 使用手册 设置测试功能 在 MANU 位置已选定且测试仪进入编辑状态 背景 时，即可进行测试功能之设定。 4 种测试功能 – 交流耐压(ACW)、直流耐压 (DCW)、绝缘电阻(IR) 及接地阻抗(GB) 1. 按 ACW, DCW, IR 或 GB 软键选择测试功能 步骤 A C W D C W 2. 标注出测试功能软键 M A N U = * * * - 0 0...

  • Page 43: 设置测试电压或电流

    设置测试电压或电流 背景 测试电压的设置，ACW：0.050kV~5kV， DCW： 0.050kV~6kV ，IR ：0.050~ 1kV (50V steps*). GB 测试电流的设置，GPT-98XX ：3A ~30A，GPT-99XX ：3A~ 32A *GPT-99XX/GPT-99XXA 包括了一个 125V 的测 试点。 1. 按 UP / DOWN 箭头键将光标移至 步骤 电压设置。 M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z...

  • Page 44: 设置测试频率

    GPT-9000/9000A Series 使用手册 电压设置时，请注意 GPT-98XX 的 ACW 最大为 注意 200VA，DCW 最大为 50W，GPT-99XX/99XXA 的 ACW 最大为 500VA，DCW 为 100W. 接地阻抗电压计算：HI SET limit x Test Current 设置测试频率 测试频率可设为 60Hz 或 50Hz，不受输入线性 背景 电压的影响。测试频率的设置仅应用于 ACW 和 GB 测试 1. 按 UP / DOWN 箭头键移动光标至...

  • Page 45: 设置上下限限值

    设置上下限限值 存在 LO 和 HI 两种判定测试。当测量值低于 LO 背景 SET 设置时，测试判别为 FAIL。当测量值超过 HI SET 设置时，测试判别为 FAIL。在 LO SET 和 HI SET 之间的任何测量值，判别为 PASS。 LO SET 限值值不可大于 HI SET 限制值 I / L 1. 按 HI/LO 软键或使用 UP / 步骤 DOWN 箭头键移动光标至 HI SET (ACW/DCW/GB) 设置或...
  • Page 46 GPT-9000/9000A Series 使用手册 I / L 3. 再按 HI/LO 软键或 DOWN 箭头键 在 HI SET 和 LO SET 之间切换。 1 . 0 0 m A M A N U = * * * - 0 0 0 0 m A...

  • Page 47: 设置参考值

    设置参考值 背景 参考值之动作就像是一个抵销；设定之参考值会 自量测电流值(ACW, DCW)或量测电阻值(IR, GB)中来扣除。 1. 按 UP / DOWN 箭头键移动光标至 步骤 REF#设置。 cursor M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A 0 100 A M P 0 0 .

  • Page 48: 设置测试时间 (计时器)

    GPT-9000/9000A Series 使用手册 设置测试时间 (计时器) 背景 定时器设置用于设置当前测试的测试时间。测试 时间决定了测试电压或电流应用于待测物的时间 长短。测试时间不包括 Ramp , 初始化时间及放 电时间(注意: GB 没有 Ramp 及放电时间). ACW, DCW 和 GB 的测试时间为 0.5s~999.9s， IR 的测试时间为 1.0s~999.9s，分辨率为 0.1s。 在特殊的 MANU 测试模式下使用 ACW 或 DCW 的测试功能时计时器可关闭。 每次测试均有将近 150ms 的初始测试时间和放 电时间（除 GB） 。总的放电时间取决于待测物和...
  • Page 49 2. 使用旋钮设置 TIMER 值 000.5s~999.9s 000.5s~999.9s 001.0s~999.9s 000.5s~999.9s ACW 的测试功能，GPT-98XX 的测试电流在 注意 30mA 和 40mA 之间，GPT-99XX/99XXA 在 80mA 和 100mA 之间，上升时间+测试时间不可超过 240s。在此电流水平下，测试仪在测试时间大于 等于输出时间时，需要暂停。详情参见第 163 页。 在特殊 MANU 测试模式下（第 72 页） ，当使用 特殊 Manual 模式 DCW 或 ACW 测试功能时计时器关闭。 I M E 按住...

  • Page 50: 设置上升时间

    GPT-9000/9000A Series 使用手册 设置上升时间 背景 上升时间是指测试仪达到测试电压水平时的总时 间。上升时间在初始时间（约 150ms）后开始计 算，开始电压为 50V。上升时间可设为 000.1~ 999.9s。上升时间仅适用于 ACW, DCW 和 IR 测 试。 Test V Start V time RAMP TEST TIME Initial time Discharge time (Approximately 150ms) 1. 使用 UP/DOWN 箭头键将光标移 步骤 至 RAMP 设置...

  • Page 51: 创建 Manu 测试文件名

    创建 MANU 测试文件名 背景 每个手动测试均有一个用户自定义的测试文件名 （默认为 MANU_NAME） ，最多可含 10 个字 符。可使用的字符如下表所示： 字符表 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K W X Y Z a b c d e f g h i j k w x y z + - * / _ = : Ω...

  • Page 52: 设置 Arc 模式

    GPT-9000/9000A Series 使用手册 设置 ARC 模式 ARC 侦测或跳火侦测，是侦测短暂快速的非正常 背景 电压或电流变化。电弧的产生通常代表待测物在 交流及直流耐压测试时，有较差的高压绝缘、电 极间隙或其它绝缘问题。 有 3 种 ARC 侦测设置： OFF, ON AND CONTINUE, ON AND STOP. ON AND CONTINUE 设置，会依据设定之准位 持续侦测电弧，且当电弧达到侦测位准时，测试 仍会继续执行。ON AND STOP 设置，会依据设 定之准位持续侦测电弧，且当电弧达到侦测位准 时，测试即立刻停止 ARC 模式设置仅适用于 ACW 和 DCW 测试。...
  • Page 53 ARC MODES: OFF, ON AND CONTINUE, ON AND STOP 4. 按 EDIT/SAVE 键保存/退出 EDIT/SAVE MANU Utility，返回编辑状态。 M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A 0 0 m A 0 100 A M P...
  • Page 54 GPT-9000/9000A Series 使用手册 ARC 设置范围直接关系到 HI SET 的电流限制。 注意 ACW: GPT-98XX HI SET 限制 ARC 范围 0.001mA~0.999mA 1.000mA ~2.000mA 01.00mA~09.99mA 01.00mA ~20.00mA 010.0mA~042.0mA 001.0mA ~080.0mA ACW: GPT-99XX/99XXA HI SET 限制 ARC 范围 0.001mA~1.100mA 2.000mA 01.11mA~11.00mA 02.00mA ~20.00mA 011.1mA~110.0mA 002.0mA ~200.0mA DCW: GPT-98XX HI SET 限制...

  • Page 55: 设置 Pass Hold

    设置 PASS HOLD PASS HOLD 设置仅应用于选中的 AUTO 测 背景 试。当 PASS HOLD 设置为 ON, 测试判定为 PASS 时，AUTO 测试会停止直到按下 START 按钮。 PASS HOLD 设置仅应用于 AUTO 测试。当运 注意 行一个单独的 MANU 测试时，设置无作用。 1. 当测试仪处于编辑状态时，按前面 步骤 UTILITY 板上的 UTILITY 键。显示将从正常 的编辑状态转至当前测试的 MANU Utility 菜单。 M A N U = * * * - 0 0 L I T Y A R C...

  • Page 56: 设置 Fail Mode

    GPT-9000/9000A Series 使用手册 MANU Utility 菜单下按 ESC 键取消/退出。 注意 设置 FAIL MODE FAIL MODE 设置仅应用于选中的 AUTO 测 背景 试。 FAIL MODE 有三个选项，CONTINUE, HOLD and STOP. 当 FAIL MODE 设为 CONTINUE，在判定为 FAIL 后测试仪将继续测试。 当设为 HOLD，测试仪将在 FAIL 判定后保持测 试，按下 START 键后继续测试。 判定 FAIL 后，STOP 模式将完全停止测试。...

  • Page 57: 设置 Max Hold

    3. 使用旋钮设置 FAIL MODE. FAIL MODE CONTINUE, HOLD, STOP 4. 按 EDIT/SAVE 键保存/退出 EDIT/SAVE MANU Utility 菜单 MANU Utility 菜单下按 ESC 键取消/退出。 注意 设置 MAX HOLD MAX HOLD 设置在 ACW 和 DCW 测试保持最 背景 大电流测试值，在 IR 和 GB 测试保持最大电阻 测试值。 1.

  • Page 58: 设置 Grounding 模式

    GPT-9000/9000A Series 使用手册 3. 使用旋钮设置 MAX HOLD. MAX HOLD OFF, ON 4. 按 EDIT/SAVE 键保存/退出 EDIT/SAVE MANU Utility 菜单。 MANU Utility 菜单下按 ESC 键取消/退出。 注意 设置 Grounding 模式 当 GROUND MODE 设为 ON, GPT- 背景 9000/9000A 连接 return 端子至地。此模式对于 待测物(DUT)本身已透过外壳、治具或作业环...
  • Page 59 GROUND MODE = ON, DUT grounded GPT-9000/ 9000A High Voltage terminal stray resistance, Return terminal capacitance GROUND MODE = ON, DUT floating GPT-9000/ 9000A High Voltage terminal stray resistance, Return terminal capacitance GROUND MODE = OFF, DUT floating GPT-9000/ 9000A...
  • Page 60 GPT-9000/9000A Series 使用手册 GROUND MODE = OFF, DUT grounded GPT-9000/ 9000A High Voltage terminal stray resistance, Return terminal capacitance GPT-9804/ 9904 (GB testing) Source H stray Sense H resistance, Sense L capacitance Source L 当 GROUND MODE 设为 OFF 时, 待测物，治具或...
  • Page 61 2. 使用 UP/DOWN 箭头键将光标移 至 GROUND MODE 设置。 3. 使用旋钮设置 GROUND MODE. OFF, ON GROUND MODE 4. 按 EDIT/SAVE 键保存/退出 EDIT/SAVE MANU Utility 菜单。 5. GROUND MODE 图标将根据设定变更显示。 M A N U = * * * - 0 0 M A N U = * * * - 0 0 0 0 m A 0 0 m A F R E Q =...

  • Page 62: 保存并退出编辑状态

    GPT-9000/9000A Series 使用手册 保存并退出编辑状态 背景 所有测试参数设置完成后，可将测试组保存下 来。保存的测试组可用于创建 AUTO 测试时。 特殊 MANU 测试号 000 可存储，但不可用于 警告 AUTO 测试。详情参见第 72 页。 1. 编辑状态下，按 EDIT/SAVE 键保 步骤 EDIT/SAVE 存当前测试。进入所选测试组的 VIEW 状态。 M A N U = * * * - 0 0 m A...

  • Page 63: 执行 Manu 测试

    执行 MANU 测试 当测试仪处于 READY 状态时可进行测试输出。 背景 当处于下列情况时，测试仪将无法正常执行测试: 注意 当保护设定被触动时，相对应之错误讯息会自  动于显示屏上出现。 详见 164 页之错误讯息 表。 当 INTERLOCK 功能设定为 ON，而  Interlock 端子未插(置)于 SIGNAL I/O 座(见 第 102 页说明). 任何遥控的接口送回 STOP 的信号。  如果 Double Action 功能设定为 ON 时，请在 STOP 键按下后之 0.5 秒内，立即再按下 START 键，此时输出才会启动。...
  • Page 64 GPT-9000/9000A Series 使用手册 STOP 2. 按 STOP 按钮使测试仪处于 READY 状态。 READY status M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A...
  • Page 65 M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A 0 100 00 37 A M P 0 0 . 1 S = 0 0 3 .
  • Page 66 GPT-9000/9000A Series 使用手册 STOP 1. 运行中按下 STOP 按钮停止测试。 停止测试 测试仪立即进入停止状态，并且不 会对此次测试进行任何判断。 当测试仪处于 STOP 状态时，除 STOP 按钮外其它面板键均锁定。 STOP status M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 .

  • Page 67: Manu 测试结果的判定

    MANU 测试结果的判定 背景 当测试能顺利执行完成(没有被强制中断或触发 保护定)，测试仪将会以 PASS 或 FAIL 来判定此 次测试的结果。 测试仪会判定为 PASS，当: 注意 测试过程中，量测值没有超出上限(HI SET)及  下限(LO SET)之设定。 测试仪会判定为 FAIL，当: 测试过程中，量测值超过上限(HI SET)或低于  下限(LO SET)之设定 测试过程中，保护设定被触发。  1. 当测试被判定为 PASS 时，代表 PASS 判定 PASS PASS 的绿色指示灯亮起，同时显示 屏上会出现 PASS 字样，且有短音 蜂鸣声响起。 M A N U = * * * - 0 0 0 0 m A F R E Q =...
  • Page 68 GPT-9000/9000A Series 使用手册 START 按下 START 键，将使测试仪再次执 行测试。 代表 Pass 的短音蜂鸣声，只有在蜂鸣器设定为 注意 ON 时才会响。详见 97 页说明。 当蜂鸣声未停止时，START 键是无作用的。 PASS 时序图 下列时序图说明，交流耐压(ACW)、直流耐压 (DCW)、绝缘电阻(IR)及接地阻抗(GB)在 START、TEST 及 PASS 判定间之关系图。 ACW PASS 时序 START TEST PASS Output V time RAMP TEST TIME Initial time...
  • Page 69 IR PASS 时序 START TEST PASS Output V time RAMP TEST TIME Initial time Discharge time (Approximately 150ms) GB PASS 时序 START TEST PASS Output I time 0.5s Total Test Time Initial time (Approximately 150ms) 1. 当测试被判应为 FAIL 时，代表 FAIL 判定 FAIL FAIL 的红色指示灯亮起，同时显示...
  • Page 70 GPT-9000/9000A Series 使用手册 3. READY 状态下 READY 蓝色指示 READY 灯亮起。 READY status M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A...
  • Page 71 IR FAIL 时序 START TEST FAIL Output V time RAMP TEST TIME Initial time Discharge time (Approximately 150ms) GB FAIL 时序 START TEST FAIL Output I time 0.5s Total Test Time Initial time (Approximately 150ms)

  • Page 72: 测试线归零(仅适用于 Gb 功能)

    GPT-9000/9000A Series 使用手册 测试线归零(仅适用于 GB 功能) 背景 归零功能是用于测定接地阻抗(GB)测试的测试线 之阻值。当执行归零测试后，测试线之阻值会自 动被设为测试线的测量阻值。 该功能仅应用于 GB 测试 1. 确保当前测试时测试仪处于 VIEW 步骤 第 62 页 状态。如若需要保存当前测试。 M A N U = * * * - 0 0 . 0 m Ω F R E Q = 0 H z 0 0 .
  • Page 73 START 5. 按 START 按钮可执行归零检查。测 试仪将进入 ZERO 状态。 Measured Resistance ZERO status M A N U = * * * - 0 0 . 0 m Ω F R E Q = 0 H z 0 0 . 0 m Ω 0 3 01 200 7 m Ω...
  • Page 74 GPT-9000/9000A Series 使用手册 停止测试并再次执行归零检查。 R = 0 R = 0 error message FAIL status M A N U = * * * - 0 0 . 0 m Ω F R E Q = 0 H z 0 0 . 0 m Ω...

  • Page 75: 特殊 Manu 测试模式 (000)

    特殊 MANU 测试模式 (000) 当使用 MANU 位置代码 000 时，代表启动特殊 特殊测试模式概 述 测试模式。 ，在这个特殊模式下，测试过程中(仅 ACW 及 DCW)之电压可任意改变。同时无论测 试仪是在等待测试(READY)或 VIEW 状态下， 测试的功能也可随意转换。 在此特殊模式下，各种测试功能(ACW, DCW, IR 及 GB)均可分别并独立设定；即在 MANU 位 置代码 000 下，可同时存在不同功能的测试设 定。 GPT-9901A/9902A/9903/9903A 和 9904 具有扫 扫描功能概述 描模式的功能。扫描功能在特殊手动模式下创建 了 ACW,DCW,IR 或 GB 测试的一个图表。图表 中分布了各时间点的输出电压，电流或电阻。测...
  • Page 76 GPT-9000/9000A Series 使用手册 ACW: 测试电压, 测量电流 (V, I) DCW: 测试电压,测量电流 (V, I) 测试电压,测量电阻 (V, R) 测试电流,测量电阻 (I, R) 1. 选择 MANU 位置 000 进入特殊测 步骤 第 40 页 试模式。 A C W 2. 在 VIEW 或 READY 状态下按相应 的软键可加载出先前测试的设置。 Example: 如，当前在...
  • Page 77 M A N U = * * * - 0 0 0 0 m A 1 . 0 0 m A 0 100 S T A . t = 0 0 0 0 . 1 S A M P 0 0 . 1 S = 0 0 1 .
  • Page 78 GPT-9000/9000A Series 使用手册 测试电压 测试电阻 测试电流 测试电阻 DCW 范例 Secondary item Primary item V ( k V ) : 0 . 2 0 0 I ( m A ) : 0 0 . 5 1 T ( S ) : 0 0 0 4 .

  • Page 79: 自动测试

    保存并退出编辑状态 → 第 86 页  自动测试页面概述 → 第 87 页  运行自动测试 →第 90 页  Automatic →第 91 页  操作 GPT-9000/9000A 前，请先阅读第 23 页的设置安全注意事项。 选择/呼叫自动测试 背景 创建或运行自动测试时必须先将测试仪置于自动 模式。 最多可保存/呼叫 100 组自动测试。 1. 若测试仪处于 MANU 模式，按住 步骤 MANU/AUTO MANU/AUTO 键...
  • Page 80 GPT-9000/9000A Series 使用手册 VIEW status M A N U = * * * - 0 0 1 A U T O = 0 0 1 - 1 0 0 0 m A F R E Q = 0 H z 1 .

  • Page 81: 编辑自动测试设置

    编辑自动测试设置 背景 测试仪需在编辑状态才可进行自动测试的编辑。 任何被编辑的设置或参数仅可应用于当前选择的 AUTO 位置。 1. 在 VIEW 状态下按 EDIT/SAVE 键 步骤 EDIT/SAVE 进入当前选择的 AUTO 位置的 EDIT 状态。 A U T O = 0 0 1 - 0 0 0 0 m A F R E Q = 0 H z 1 .

  • Page 82: 增加自动测试步骤

    GPT-9000/9000A Series 使用手册 增加自动测试步骤 最多 16 个 MANU 测试步骤可被选择结合成一 背景 个自动 AUTO 测试。被增加的步骤，会依增加 的先后顺序排列。 1. 按 DOWN 箭头键将光标移至 步骤 MANU 位置。 cursor MANU number A U T O = 0 0 1 - 0 0 0 0 m A F R E Q = 0 H z 1 .

  • Page 83: 创建自动测试文件名

    AUTO 测试保存后，可编辑 Page View 菜单下的 注意 测试顺序。详情参见第 87 页。 创建自动测试文件名 背景 各自动测试均有一个用户自定义的测试文件名 （默认为 AUTO_NAME） ，最长为 10 个字符。 可使用的字符符号如下表所示。 字符表 0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K W X Y Z a b c d e f g h i j k w x y z...

  • Page 84: 保存并退出编辑状态

    GPT-9000/9000A Series 使用手册 在光标移至另一设置前或文件名保存前按 ESC 键 注意 可取消文件名的变更。 保存并退出编辑状态 背景 所有测试步骤均被添加至自动测试后，即可保存 该测试。 1. 处于编辑状态时，按 EDIT/SAVE 步骤 s EDIT/SAVE 键保存自动测试。测试仪在保存完 测试后将恢复到 VIEW 状态。 A U T O = 0 0 1 - 0 0 0 0 m A F R E Q = 0 H z 1 .
  • Page 85 AUTO 测试项目总表(Page View) 当测试仪在 VIEW 状态时，可按下 PAGE 键， 背景 进入目前 AUTO 位置之测试项目总表。测试总 表会显示 AUTO 测试之各步骤顺序，以及 MANU 测试名称、功能、电压(电流)及 HI/LO SET 限制值。 1. 确定测试仪存在一个已储存过的 步骤 第 81 页 auto 测试；并且测试仪是处于 AUTO 模式下的 VIEW 状态 AUTO mode VIEW status A U T O = 0 0 1 - 1 0 0 0 m A F R E Q = 0 H z...
  • Page 86 GPT-9000/9000A Series 使用手册 编辑 当在测试总表中，各测试位置之顺序可被重新编 辑，如删除、忽略、对换及移动 1. 利用箭头键之上/下及左/右键，移 移动位置 动光标至想要移动之 MANU 测试 位置 O V E 2. 按下 MOVE 软键 3. 再次利用箭头键之上/下及左/右 键，移动光标至想要移动之位置 O V E 4. 再次按下移动(MOVE)键，会将欲 移动之 MANU 测试步骤，移至指 定的位置；剩余步骤会向前/向后补 满空位。 A U T O = 0 0 1 - 0 1 M A N U _ N A C W = 0 .
  • Page 87 A U T O = 0 0 1 - 0 1 M A N U _ N A C W = 0 . 0 0 k 1 . 0 0 m A # 0 1 : 0 1 0 # 0 2 : 0 0 1 # 0 3 : 0 0 3 # 0 4 : 0 0 4...

  • Page 88: 执行 Auto 测试

    GPT-9000/9000A Series 使用手册 取消变更并离开 取消在项目总表中之编辑并离开， 可在储存前，按下 ESC 键。测试仪 项目总表 会自动回到 AUTO 模式下的 VIEW 状态 执行 AUTO 测试 当测试仪进入 READY 状态时，代表可进行测试 背景 输出 当处于下列情况时，测试仪将无法正常执行 注意 AUOT 测试: 任何保护机制被触动  当 INTERLOCK 功能设定为 ON，而 Interlock  端子未插(置)于 SIGNAL I/O 座(第 108 页) 任何遥控的接口送回...
  • Page 89 STOP 2. 按下 STOP 键，将测试仪置于等待 测试 READY 状态 READY status A U T O = 0 0 1 - 1 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A 0 100 A M P 0 0 .
  • Page 90 GPT-9000/9000A Series 使用手册 PASS/FAIL HOLD 1. 如果在 MANU 位置之 UTILITY 的 Pass Hold 或 Fail Hold 被设为 ON 时，测试仪将会暂停 for a 跟据该 MANU 位置之测试(Pass/Fail)结果。详 情参见第 54, 56 页 HOLD status A U T O = 0 0 1 - 0 0...

  • Page 91: Automatic 测试的结果判定

    STOP 和 START 按钮外的其它面板 按键均锁定。所有中止测试前之步 骤，项目总表内均会显示其判定结 果；而中止的步骤则显示”STOP”。 详见 91 页 – AUTO 测试的结果判定 A U T O = 0 0 1 - * * # 0 1 : F A I # 0 2 : P A S # 0 3 : S T O # 0 4 : - - - # 0 5 : - - - # 0 6 : - - -...
  • Page 92 GPT-9000/9000A Series 使用手册 概述 PASS judgment FAIL judgment A U T O = 0 0 1 - 0 0 # 0 1 : P A S # 0 2 : P A S # 0 3 : F A I...
  • Page 93 代表 Pass 的短音蜂鸣声，只有在蜂鸣器设定为 注意 ON 时才会响。 (详情参见第 99 页). 当任何测试步骤为 FAIL 判定时， FAIL 判定 FAIL 代表 FAIL 的红色指示灯亮起，且 有长音蜂鸣声响起 A U T O = 0 0 1 - * * # 0 1 : P A S # 0 2 : P A S # 0 3 : P A S...
  • Page 94 GPT-9000/9000A Series 使用手册 STOP 2. 按下 STOP 键后，测试仪回到 READY 状态(判定结果为 fail 时， 按 STOP 键 2 次) 3. 代表 READY 的蓝色指示灯亮起， READY 测试仪回到 READY 状态 READY status A U T O = 0 0 1 - 1 0 0 0 m A...
  • Page 95 FAIL 时序图 START TEST FAIL Output V time step 1 ~ step 16...

  • Page 96: 共享 Utility 设置

    GPT-9000/9000A Series 使用手册 共享 Utility 设置 共享 Utility 设定，是属于会影响整个测试仪工作的通用设定，包括 在 MANU 及 AUTO 的测试模式 共享 Utility 选单，包括以下设定: LCD 设置 → 第 96 页.  错误！未找到引用源。 → 第 97 页.  通讯接口设置 →第 98 页.  控制方式设置→ 第 100 页. ...
  • Page 97 4. 利用箭头键之上/下键，来选择选单 项目：LCD 对比(Contrast)及 LCD 亮度(Brightness) 5. 使用旋钮来改变选单项目之参数 1(low) ~ 8(high) LCD Contrast BRIGHT, DARK LCD Brightness 6. 按下 EDIT/SAVE 键来储存变更设 EDIT/SAVE 定并回到 VIEW 状态. 未储存前若按下 ESC 键，将取消进入选单后之 注意 任何变更，并回到 VIEW 状态 蜂鸣器设置 蜂鸣器设定，允许使用者去设定当 PASS/FAIL 描述 判定时，蜂鸣声是否响起；同时蜂鸣声响的时间 长短，也可让使用者自行定义。 1. 确定测试仪是在 VIEW 状态下。必 步骤...
  • Page 98 GPT-9000/9000A Series 使用手册 B U Z Z 3. 按下代表 Buzzer 的快捷按键，来进 入 BUZZ Utility 选单 T I L I T Y P a s s u n d T I M E : 0 0 . 5 F a i l...
  • Page 99 VIEW status M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 . 0 0 m A 0 100 A M P 0 0 . 1 S = 0 0 1 .
  • Page 100 GPT-9000/9000A Series 使用手册 未储存前若按下 ESC 键，将取消进入选单后之 注意 任何变更，并回到 VIEW 状态 控制方式设置 描述 控制方式的设定包括：启动控制(Start Control)、连续动作(Double Action)、按键锁定 (Key Lock)及 Interlock 启动控制(Start Control)是用来决定，要以哪种 来启动测试。启动测试的方式包括：前面板启动 (FRONT PANEL)透过 START(绿色)及 STOP(红 色)按键；遥控启动(REMOTE CONNECT)使用 外部控制盒方式；信号输入(SIGNAL I/O)使用 后面板之信号输入端子。 连续动作(Double Action)功能，是一个安全的机 制，避免不慎误触造成输出。在一般设定状况 下，当测试仪进入 READY 状态后，就会一直停 留在此状态，直到下一个执行的按键被按下(如 START 键)；但当连续动作(Double Action)设定...
  • Page 101 Interlock 功能也是属于安全机制。当 interlock 功能设定为 ON 时，测试仪会持续侦测特定的 pin 脚(SIGNAL I/O)位置是否为短路状态，来决 定是否提供测试电压输出。详情参见第 108 页 1. 确定测试仪是在 VIEW 状态下。必 设置 第 62 页 要时保存当前测试。 VIEW status M A N U = * * * - 0 0 0 0 m A F R E Q = 0 H z 1 .
  • Page 102 GPT-9000/9000A Series 使用手册 6. 按下 EDIT/SAVE 键来储存变更设 EDIT/SAVE 定并回到 VIEW 状态 当测试仪使用 USB、RS232 或 GPIB 接口动作 注意 时，连续动作(Double Action)的设定会被忽略 当测试执行在 INTERLOCK 设定为 ON 时，但 注意 代表 interlock 的 pin 脚(SIGNAL I/O)未被确实 短路(使用 interrlock 端子或手动短路)，显示屏 上会出现 INTERLOCK OPEN 讯息，提醒用 户。 Interlock open message...

  • Page 103: 外部控制

    外 部控制 外部控制包括遥控端子(REMOTE)及 SIGNAL I/O 端口 外部控制概述 ........104 遥控端子概述 ...................104 外部控制器的操作 ...................105 SIGNAL I/O 概述 ..................106 使用 SIGNAL I/O 开始/停止测试 ............108 使用 Interlock 键 ..................109...

  • Page 104: 外部控制概述

    GPT-9000/9000A Series 使用手册 外部控制概述 外部控制，说明前板遥控端子(REMOTE)连接及后板 SIGNAL I/O 端口。 遥控端子概述 遥控端子(REMOTE)是标准 5-pin DIN 端子，适 概述 合外部控制器使用。 连接遥控端子(REMOTE)之任何连接线，必须远 警告 离高压(HIGH VOLTAGE)及 RETURN 端子 REMOTE Pin 配置及连接 RMT_START RMT_STOP 名称 描述 RMT_STOP Remote Stop signal Common line Not used RMT_START Remote Start signal Not used 信号特性...

  • Page 105: 外部控制器的操作

    步骤 REMOTE (REMOTE) 2. 在共享 Utility 菜单中将 Start Ctrl 第 100 页 选项设置进 REMOTE CONNECT 3. 测试仪自此时起，只接受来自外部 控制器的 start 信号 即使 GPT-9000/9000A 被用于 REMOTE CONNECT 注意 的选项，前面板的 STOP 按钮仍然可被用于中止 测试。 4. 要再使用前板按键控制测试仪，必 第 100 页 须再将共享 Utility 设定之控制方式 (SCTL)，变更并储成为 FRONT...

  • Page 106: Signal I/O 概述

    GPT-9000/9000A Series 使用手册 SIGNAL I/O 概述 SIGNAL I/O 除可以使用于遥控测试的动作 概述 (start/stop)外，还可同时监控测试仪之状态。 另外，SIGNAL I/O 还可使用于 interlock 端子 (见第 102 页). SIGNAL I/O 使用 DB-9 pin 母座 Pin 分配 1 2 3 4 5 Pin 名称 描述 当 INTERLOCK 设为 ON，测试仪只允许在 pin...
  • Page 107 Output 连接 PIN 6 OUTPUT_TEST PIN 7 OUTPUT_FAIL PIN 8 OUTPUT_PASS PIN 9 OUTPUT_COM 输入信号 信号特性 High level 输入电压 5V ~ 32V Low level 输入电压 0V ~ 1V Low level 输入电流 最大-5mA Input 期间 最小 1ms 输出信号 输出形式 Relay form A 输出额定电压...

  • Page 108: 使用 Signal I/O 开始/停止测试

    2. 连接 Input/Output 信号线至 SIGNAL I/O 端口 3. 短路 INPUT_STOP 线及 INPUT_COM 线至少 1ms，将测试 仪置于 READY 状态 4. 启动测试，再短路 INPUT_START 及 INPUT_COM 线至少 1ms 5. 要停止测试，只要再次短暂短路 INPUT_STOP 及 INPUT_COM 线 即可 即使 GPT-9000/9000A 设置为使用 SIGNAL I/O 界 注意 面,前面板上的 STOP 按钮仍可以用于停止测试。...

  • Page 109: 使用 Interlock 键

    使用 Interlock 键 在 INTERLOCK 功能设为 ON，启动测试只有在 背景 SIGNAL I/O 端口中，代表 interlock 之 pin 脚 被确实短路时；使用 Interlock 端子可直接、简 单并快速将 INTERLOCK1 及 INTERLOCK2 短 路 参见第 106 页的 Signal I/O 引脚分配 1. 将 Interlock 端子插入 面板操作 后板 SIGNAL I/O 端 口 2.

  • Page 110: 远程控制

    GPT-9000/9000A Series 使用手册 远 程控制 本章节说明 IEEE488.2 远程控制之基本配置；远程 控制接口包括 USB、RS232 及 GPIB 接口配置 ........... 111 指令语法 ........... 115 指令集 ..........117 错误信息 ........... 157...

  • Page 111: 接口配置

    接口配置 USB 远程接口 Type A, host USB 配置 PC 端 连接器 后面板 Type A GPT-9XXX 端连 接器 CDC (communications device USB Class class) (VCP, Virtual Com Port) 1. 连接 USB 线至后板 USB A port 面板操作 2. 设定共享 Utility 之通讯接口 第 98 页 (INTER)，变更并储存为...
  • Page 112 GPT-9000/9000A Series 使用手册 None 流量控制 1: No connection Pin 配置 1 2 3 4 5 2: RxD (Receive Data) 3: TxD (Transmit Data) 6 7 8 9 4: No connection 5: GND 6-9: No connection Tester 连接 DB9 Pin Signal...
  • Page 113 USB/RS232 远程控制功能检查 使用终端器如 Hyper Terminal. 功能检查 确认 COM port 位置，以 WinXP 为例; 开始 → 控制面板 → 系统 → 硬件 →设备管理器 测试仪完成接口设定后(详见 111 页)，透过终端 器送出询问的指令 *idn? 测试仪会回传以下讯息给终端器如下： GPT-9803, XXXXXXXXXXXX, V1.00 型号 : GPT-9803 序列号 :12 个字符长度 固件版本 : V1.00 当使用终端器时，^j (Ctrl J)可用于传送指令时的 ...
  • Page 114 GPT-9000/9000A Series 使用手册 STOP 1. 当 RMT 字样出现在显示屏上时， 步骤 按下 STOP 键可解除远程控制，同 时测试仪进入 READY 状态。 2. 从测试仪之 READY 状态，可再进 入其他状态；TEST 或 VIEW。 按下 MANU/AUTO 键，可进入  MANU/AUTO VIEW 状态 按下 START 键，可进入 TEST 状  态；测试仪会执行显示屏上目前的 START MANU 或 AUTO 测试。详细的...

  • Page 115: 指令语法

    指令语法 Partial compatibility IEEE488.2 兼容标准 Partial compatibility SCPI, 1999 SCPI 指令是个类树状组织的架构(如根/干/枝/ 指令结构 叶)，由数个层次的关键词所结合而成；每个层 次的关键词以冒号(:)来区隔 下列图标及指令范例，说明 SCPI 指令结构. MANU MANU:ACW:VOLTage CHISet CLOSet VOLTage 指令型式包括，指示指令(Instruction or Set)及 指令形式说明 询问指令(Query)。 指示指令多用于功能、参 数…等设定，而询问指令则用于确认目前测试仪 所处的设定状态 指令形式 设置 单一或复合命令(参数) MANU:STEP 1 范例 询问指令 询问指令通常以问号（？）结 尾。指令送出后会得到回传数 值。 MANU:ACW:VOLTage? 范例...
  • Page 116 GPT-9000/9000A Series 使用手册 指令格式说明 指令和查询有两种不同的形式，全书写和短书 写。指令简写时大写，其余（全书写形式时）小 写。 命令可大写也可小写,可用全书写或短书写两种形 式以完成命令。不能识别不完整的命令。 下面是正确的命令格式： 全书写 SYSTem:BUZZer:KEYSound SYSTEM:BUZZER:KEYSOUND system:buzzer:keysound 短书写 SYST:BUZZ:KEYS syst:buzz:keys MANU:STEP 100 1. 指令 指令格式范例 空白 参数 参数 种类 描述 范例 Boolean logic 0, 1 <Boolean> integers 0, 1, 2, 3 <NR1> decimal 0.1, 3.14, 8.5...

  • Page 117: 指令集

    指令集 SYSTem:LCD:CONTrast ......... 120 系统指令 SYSTem:LCD:BRIGhtness ........120 SYSTem:BUZZer:PSOUND ........120 SYSTem:BUZZer:FSOUND ........121 SYSTem:BUZZer:PTIMe .......... 121 SYSTem:BUZZer:FTIMe .......... 121 SYSTem:ERRor ............122 SYSTem:GPIB:VERSion ........... 123 FUNCtion:TEST ............124 功能指令 MEASure<x>............. 125 MAIN:FUNCtion ............126 MANU:STEP ............. 128 Manual 指令 MANU:NAME ............
  • Page 118 GPT-9000/9000A Series 使用手册 MANU:IR:RLOSet ............ 138 MANU:IR:TTIMe ............. 139 MANU:IR:REF ............139 MANU:GB:CURRent ..........140 MANU:GB:RHISet ........... 140 MANU:GB:RLOSet ..........140 MANU:GB:TTIMe ............ 141 MANU:GB:FREQuency ........... 141 MANU:GB:REF............141 MANU:GB:ZEROCHECK ........142 MANU:UTILity:ARCMode........142 MANU:UTILity:PASShold ........143 MANU:UTILity:FAILmode ........143 MANU:UTILity:MAXHold ........
  • Page 119 *RMTOFF ..............156 远程指令 Inter Lock Key Open ..........156 特殊功能...

  • Page 120: System:lcd:contrast

    GPT-9000/9000A Series 使用手册 系统指令 SYSTem:LCD:CONTrast ............... 120 SYSTem:LCD:BRIGhtness ..............120 SYSTem:BUZZer:PSOUND ..............120 SYSTem:BUZZer:FSOUND ..............121 SYSTem:BUZZer:PTIMe ................ 121 SYSTem:BUZZer:FTIMe ................ 121 SYSTem:ERRor ..................122 SYSTem:GPIB:VERSion ................. 123 SYSTem:LCD:CONTrast Query 设置 LCD 显示的对比度,自 1(低)至 8(亮) 描述 语法 SYSTem:LCD:CONTrast <NR1> 查询语法...

  • Page 121: System:buzzer:fsound

    为 PASS 的判定开启或关闭蜂鸣器 描述 语法 SYSTem:BUZZer:PSOUND{ON|OFF} 查询语法 SYSTem:BUZZer:PSOUND ? PASS Sound on. 参数/ 返回参数 PASS Sound off. 范例 SYST:BUZZ:PSOUND ON 开启 PASS 判定的蜂鸣器 SYSTem:BUZZer:FSOUND Query 为 FAIL 的判定开启或关闭蜂鸣器 描述 语法 SYSTem:BUZZer:FSOUND{ON|OFF} SYSTem:BUZZer:FSOUND ? 查询语法 FAIL Sound on. 参数/ 返回参数 FAIL Sound off. 范例...

  • Page 122: System:error

    GPT-9000/9000A Series 使用手册 语法 SYSTem:BUZZer:FTIMe <NR2> 查询语法 SYSTem:BUZZer:FTIMe? 0.2~999.9 参数/ 返回参数 <NR2> 范例 SYST:BUZZ:FTIM 1 设置 FAIL 判定的蜂鸣持续 1 秒 SYSTem:ERRor Query 描述 返回输出缓冲区的任何错误。有关详细信息，请参 阅下表错误代码。 查询语法 SYSTem:ERRor ? 返回 parameter 返回错误字符串包含错误代码和错误 <string> 描述。 Error Code Table Error code, Error description...

  • Page 123: System:gpib:version

    45, Buffer Error 50, Scanner Box Not Found 51, HI Channel Sett ing Error 52, LO Channel Sett ing Error 60, Get Data = 0 (GPT-9900 only gets SWEEP data) 范例 SYST:ERR ? >0,No Error 返回错误信息 “0,No Error” SYSTem:GPIB:VERSion Query 查询...

  • Page 124: Function:test

    GPT-9000/9000A Series 使用手册 功能指令 FUNCtion:TEST ..................124 MEASure<x> ..................125 MAIN:FUNCtion ..................126 FUNCtion:TEST Query 描述 开启或关闭当前选择的测试（输出） AUTO 测试期间屏幕显示 HOLD 时，使用 FUNCtion:TEST 指令移至下一步。 设置 FUNCtion:测试结束时关闭 TEST 指令的同时 也临时关闭 PASS/FAIL 蜂鸣器声音。 语法 FUNCtion:TEST {ON|OFF} 查询语法 FUNCtion:TEST? Turns the test on. 参数...

  • Page 125: Measure

    MEASure<x> Query MANU 或 AUTO 模式下返回测试仪的测试参数& 描述 结果。 MANU 模式: 返回 MANU 测试的测试参数&结果 AUTO 模式: 返回 AUTO 测试选中步骤（1-16）的 测试参数&结果 返回参数: 功能，判定/状态，测试电压，测试电流 /电阻，测试时间（完成测试时间）或斜坡时间（测 试运行时间未完成） 查询语法 MEASure<x>? MANU 模式不需要参数 参数 (MANU 模 式) <NR1>1~16. Step number. 参数 <x> (AUTO 模式) 返回参数 返回测试状态如下格式： <string>...

  • Page 126: Main:function

    GPT-9000/9000A Series 使用手册 范例 MEAS? (MANU 模式) >IR,TEST,0.250kV,----Mohm,T=000.2S Returns ---- as the test result when the reading is invalid. 范例 MEAS10? (AUTO 模式) >IR,FAIL,0.250kV,999M ohm,T=010.3S Returns step 10 of the current automatic result. MAIN:FUNCtion Query 在 AUTO 和 MANU 模式之间切换...
  • Page 127 Manual Commands MANU:STEP ...................128 MANU:NAME ..................128 MANU:INITial ..................128 MANU:RTIMe ..................129 MANU:EDIT:MODE ................129 MANU:ACW:VOLTage.................130 MANU:ACW:CHISet ................131 MANU:ACW:CLOSet ................131 MANU:ACW:TTIMe ................132 MANU:ACW:FREQuency ..............133 MANU:ACW:REF ..................133 MANU:ACW:ARCCurrent ..............134 MANU:DCW:VOLTage.................134 MANU:DCW:CHISet ................135 MANU:DCW:CLOSet ................135 MANU:DCW:TTIMe ................136 MANU:DCW:REF ..................136 MANU:DCW:ARCCurrent ..............137 MANU:IR:VOLTage ................137 MANU:IR:RHISet ...................138 MANU:IR:RLOSet ..................138 MANU:IR:TTIMe ...................139 MANU:IR:REF ..................139...

  • Page 128: Manu:step

    GPT-9000/9000A Series 使用手册 MANU:STEP Query 设置 MANU 测试号 描述 语法 MANU:STEP <NR1> 查询语法 MANU:STEP? 0~100. 参数/ 返回参数 <NR1> 范例 MANU:STEP 100 将手动测试号设为 100. MANU:NAME Query 描述 设置或返回选中手动测试的测试名称。指令使用前 测试必须处于 MANU 模式。 注意只有字母数字字符(A - Z、a – z、 0 - 9)和下划 线“_”字符可用于设置 MANU 测试名.

  • Page 129: Manu:rtime

    ∞MΩ HI SET 1.000mA 1.000mA 100.0mΩ LO SET 0.000mA 0.000mA 0001MΩ 000.0mΩ I or V V=0.100kV V=0.100kV V=0.050kV 03.00A TIMER 001.0S 001.0S 001.0S 001.0S 000.1S 000.1S 000.1S RAMP↗ 范例 MANU:INITial 为选中的 MANU 测试号加载初始设置 MANU:RTIMe Query 描述 设置或返回测试的斜坡时间（以秒为单位） 注意: 当 GPT-98XX 的 HI SET 限制值超过 30mA 或 GPT-99XX/99XXA 的...

  • Page 130: Manu:acw:voltage

    GPT-9000/9000A Series 使用手册 范例 MANU:EDIT:MODE ACW Sets the mode to ACW. MANU:ACW:VOLTage Query 设置或返回 ACW 电压，以 kV 计。使用该指令前 描述 测试须处于 ACW 模式。 语法 MANU:ACW:VOLTage <NR2> MANU:ACW:VOLTage? 查询语法 0.050 ~ 5.000 (kV) 参数/ 返回参数 <NR2> 范例 MANU:ACW:VOLT 1 Sets the ACW voltage to 1 kV.

  • Page 131: Manu:acw:chiset

    MANU:ACW:CHISet Query 设置或返回 ACW HI SET 电流值（以毫安为单 描述 位） 。使用该指令前测试须处于 ACW 模式。 语法 MANU:ACW:CHISet <NR2> 查询语法 MANU:ACW:CHISet? 0.001 ~ 042.0 (GPT-98XX) 参数/ 返回参数 <NR2> 0.001 ~ 110.0 (GPT-99XX/99XXA) 范例 MANU:ACW:CHIS 10.0 Sets the ACW HI SET current to 10 mA. MANU:ACW:CLOSet Query 设置或返回...

  • Page 132: Manu:acw:ttime

    GPT-9000/9000A Series 使用手册 范例 MANU:ACW:CLOS 20.0 Sets the ACW LO SET current to 20 mA. MANU:ACW:TTIMe Query 设置或返回 ACW 测试时间，以秒为单位。使用该 描述 指令前测试须处于 ACW 模式。 注意: 当 GPT-98XX 的 HI SET 限制值超过 30mA 或 GPT-99XX/99XXA 的 HI SET 限制值超过 80mA 时，斜坡时间+测试时间≥240s 则出现“TIME ERR”...

  • Page 133: Manu:acw:frequency

    MANU:ACW:FREQuency Query 设置或返回 ACW 测试频率，仪 Hz 计。使用该指 描述 令前测试须处于 ACW 模式。 语法 MANU:ACW:FREQuency {50|60} 查询语法 MANU:ACW:FREQuency? 50 Hz 参数/ 返回参数 60 Hz 范例 MANU:ACW:FREQ 50 Sets the ACW test frequency to 50Hz. MANU:ACW:REF Query 设置或返回 ACW 参考值，以 mA 为单位。使用该 描述 n 指令前测试须处于...

  • Page 134: Manu:acw:arccurrent

    GPT-9000/9000A Series 使用手册 MANU:ACW:ARCCurrent Query 设置或返回 ACW ARC 电流值，以 mA 为单位。设 描述 置 ARC 电流前需启用 ACW。使用该指令前测试须 处于 ACW 模式。 ARC 电流使用与 HI SET 值相同的范围。ARC 电流 限至为 2X HI SET 值。 语法 MANU:ACW:ARCCurrent <NR2> 查询语法 MANU:ACW:ARCCurrent? 1.000 ~ 080.0 (GPT-98XX) 参数/ 返回参数...

  • Page 135: Manu:dcw:chiset

    MANU:DCW:CHISet Query 设置或返回 DCW HI SET 电流值，以 mA 为单位。 描述 使用该指令前测试须处于 DCW 模式。 注意:如果 DCW Voltage X HI SET 值 > 50 W 将出 现“DC Over 50W”的错误。 注意:如果 DCW Voltage X HI SET 值 > 100 W (GPT-99XX/99XXA)将出现“DC Over 100W”的错 误。...

  • Page 136: Manu:dcw:ttime

    GPT-9000/9000A Series 使用手册 语法 MANU:DCW:CLOSet<NR2> 查询语法 MANU:DCW:CLOSet? 0.000 ~ 010.9 (GPT-98XX) 参数/ 返回参数 <NR2> 0.000 ~ 020.9 (GPT-99XX/99XXA) 范例 MANU:DCW:CLOS 2.00 Sets the DCW LO SET current to 2mA. MANU:DCW:TTIMe Query 设置或返回 DCW 测试时间，以秒为单位。使用该 描述 指令前测试须处于 DCW 模式 特殊 MANU 模式下，关闭 TIMER 语法...

  • Page 137: Manu:dcw:arccurrent

    范例 MANU:DCW:REF 0.01 Sets the DCW reference to 0.01 mA. MANU:DCW:ARCCurrent Query 设置或返回 DCW ARC 电流值，以 mA 为单位。 描述 ARC 须启用以设置 ARC 电流。使用该指令前测试 须使用 DCW 模式。 ARC 电流使用与 HI SET 值相同的范围。ARC 电流 限制为 2X the HI SET 值。 语法 MANU:DCW:ARCCurrent <NR2> 查询语法...

  • Page 138: Manu:ir:rhiset

    GPT-9000/9000A Series 使用手册 MANU:IR:RHISet Query 设置或返回 IR HI SET 电阻值，以 MΩ (GPT-98XX) 描述 或 GΩ 为单位。使用该指令前测试须处于 IR 模式。 语法 MANU:IR:RHISet <NR1>|NULL MANU:IR:RHISet? 查询语法 GPT-98XX only: 参数/ 返回参数 <NR1> 2 ~ 9999 (unit = MΩ) GPT-99XX/GPT-99XXA only: Format A: 0.002 ~ 50.00 (unit = GΩ) Format B: 0.002G ~ 50.00G...

  • Page 139: Manu:ir:ttime

    范例 MANU:IR:RLOS 10 (GPT-98XX) Sets the IR LO SET resistance to 10MΩ. 范例 MANU:IR:RLOS 0.010 (GPT-99XX/ Sets the IR LO SET resistance to 10MΩ. 99XXA) MANU:IR:TTIMe Query 设置或返回 IR 测试时间，以秒为单位。使用该指令 描述 前测试须处于 IR 模式。 语法 MANU:IR:TTIMe <NR2> 查询语法 MANU:IR:TTIMe? 1.0 ~ 999.9 seconds 参数/ 返回参数...

  • Page 140: Manu:gb:current

    GPT-9000/9000A Series 使用手册 范例 MANU:IR:REF 0.900 (GPT-99XX/ Sets the IR reference to 900 MΩ. 99XXA) MANU:GB:CURRent Query 设置或返回 GB 电流，以 A 为单位。使用该指令前 描述 测试须处于 GB 模式。 语法 MANU:GB:CURRent <NR2> 查询语法 MANU:GB:CURRent? 3.00~33.00 (GPT-98XX) 参数/ 返回参数 <NR2> 3.00~33.00 (GPT-99XX) 范例 MANU:GB:CURR 3.00 Sets the GB current to 3.00A.

  • Page 141: Manu:gb:ttime

    语法 MANU:GB:RLOSet<NR2> 查询语法 MANU:IR:RLOSet? 0.000 ~ 649.9 参数/ 返回参数 <NR2> 范例 MANU:GB:RLOS 50 Sets the GB LO SET resistance to 50mΩ. MANU:GB:TTIMe Query 设置或返回 GB 测试时间，以秒为单位。使用该指 描述 令前测试须处于 GB 模式。 语法 MANU:GB:TTIMe <NR2> 查询语法 MANU:GB:TTIMe? 0.5 ~ 999.9 seconds 参数/ 返回参数 <NR2>...

  • Page 142: Manu:gb:zerocheck

    GPT-9000/9000A Series 使用手册 语法 MANU:GB:REF <NR2> 查询语法 MANU:GB:REF? 0.000 ~ 649.9 参数/ 返回参数 <NR2> 范例 MANU:GB:REF 100 Sets the GB reference to 100 mΩ. MANU:GB:ZEROCHECK Query 执行归零检查功能。使用该指令前测试须处于 GB 描述 模式及 Ready 状态。 详情参见第 73 页的 ZERO 功能。 语法 MANU:GB:ZEROCHECK {ON|OFF} 查询语法...

  • Page 143: Manu:utility:passhold

    MANU:UTILity:PASShold Query 设置或返回当前测试的 PASS HOLD 设置 描述 语法 MANU:UTILity:PASShold {ON|OFF} MANU:UTILity:PASShold? 查询语法 Turns PASS HOLD off. 参数/ 返回参数 Turns PASS HOLD on. 范例 MANU:UTIL:PASS OFF Turns PASS HOLD OFF. MANU:UTILity:FAILmode Query 设置或返回当前测试的 FAIL 模式设置 描述 语法 MANU:UTILity:FAILmode {CONT|HOLD|STOP} 查询语法 MANU:UTILity:FAILmode? Sets/returns the fail mode as continue.

  • Page 144: Manu:utility:groundmode

    GPT-9000/9000A Series 使用手册 MANU:UTILity:GROUNDMODE Query 设置和返回当前测试的 Grounding 模式。 描述 Ground Mode 设置不能在 IR 和 GB 功能下开启。 语法 MANU:UTILity:GROUNDMODE {ON|OFF} MANU:UTILity:GROUNDMODE? 查询语法 Turns ground mode off. 参数/ 返回参数 Turns ground mode on. 范例 MANU:UTIL:GROUNDMODE ON Turns GROUND MODE on. MANU<x>:EDIT:SHOW Query 描述...

  • Page 145: Sweep 指令 Sweep:data:status

    Sweep Commands SWEEP:DATA:STATus .................145 SWEEP<X>:DATA:SHOW ..............146 SWEEP:GRAPh:SHOW .................147 SWEEP :GRAPh:LINE ................147 SWEEP:STARt:TIME ................148 SWEEP:DATA:STATus Query 描述 返回扫描模式以及上一次扫描的电压电流设置和数 据点数量。最多有 190 数据点，这取决于测试时 间。 数据以下列格式的字符串返回： SWEEP MODE,VSET,ISET,Get Data[#data points]. 查询语法 SWEEP:DATA:STATus? <string> SWEEP MODE, VSET+unit, ISET+units, 返回参数 Get Data=number of data points 范例 SWEEP:DATA:STATus? >ACW,V=0.108kV,HI=10.96 mA ,Get Data=011...

  • Page 146: Sweep:Data:show

    GPT-9000/9000A Series 使用手册 SWEEP<X>:DATA:SHOW Query 描述 返回与扫描图表有关的数据。数据可以两种方式中 的一种返回；可以返回所有数据也可以只在特定的 时间点返回。 测试点均匀分布，最多达 190 数据点。 如果只有单个点的数据返回，返回格式如下： DATA POINT, VSET, ISET, TIME, CR+LF 如果所有数据点的数据均返回，返回格式如下： ACW MODE,CR+LF No.,V(kV),I(mA), T(S) ,CR+LF 001,0.071,0.032,0000.1,CR+LF 002,0.111,0.047,0000.2,CR+LF ………………………………… 013,0.601,0.215,0001.3,CR+LF *Where CR+LF is a carriage return and line feed code. Time is in seconds.

  • Page 147: Sweep:graph:show

    所有数据点范例 SWEEP0:DATA:SHOW? >ACW MODE,CR+LF >No.,V(kV),I(mA), T(S) ,CR+LF >001,0.071,0.032,0000.1,CR+LF >002,0.111,0.047,0000.2,CR+LF >………………………………… >013,0.601,0.215,0001.3,CR+LF >END This will return all the data from the sweep graph. SWEEP:GRAPh:SHOW Query 开启或关闭 GPT-99XX/99XXA 显示的扫描图表。 描述 语法 SWEEP:GRAPh:SHOW {ON|OFF} SWEEP:GRAPh:SHOW? 查询语法 Turn the sweep graph on. 参数/ 返回参数 Turn the sweep graph off.

  • Page 148: Sweep:start:time

    GPT-9000/9000A Series 使用手册 Description 参数/ 返回参数 <NR1> Turn all lines off/all lines are off. Displays the graph line for the primary test item. See page 75 for details. For example: V for ACW, DCW and IR tests, I for GB tests.

  • Page 149: Auto:step

    Auto Commands AUTO:STEP ....................149 AUTO<x>:PAGE:SHOW...............150 AUTO:PAGE:MOVE ................150 AUTO:PAGE:SWAP ................151 AUTO:PAGE:SKIP .................151 AUTO:PAGE:DEL ..................152 AUTO:NAME ..................152 AUTO:EDIT:ADD ..................153 TESTok:RETurn ..................153 *SRE ......................154 AUTO:STEP Query 设置或查询 AUTO 测试号(自动测试号). 描述 语法 AUTO:STEP <NR1> AUTO:STEP? 查询语法 1~100. 参数/ 返回参数 <NR1> 范例 AUTO:STEP 100 Sets the current AUTO number to 100.

  • Page 150: Auto:Page:show

    GPT-9000/9000A Series 使用手册 AUTO<x>:PAGE:SHOW Query 以下列格式返回选中自动测试的 Page View: 描述 step1:MANU number, step2: MANU number, step3….etc. 查询语法 AUTO<x>:PAGE:SHOW? <NR1> 1~100 参数/ <x> 范例 AUTO1:PAGE:SHOW? >01:011 ,02:004 ,03:003 ,04:014 , >05:015 ,06:020* ,07:012 ,08:018 , >09: ,10: ,11: ,12: >13: ,14: ,15: ,16: Shows the Page View for AUTO number 1.

  • Page 151: Auto:page:swap

    AUTO:PAGE:SWAP Query 描述 将源步骤与目标步骤交换。 语法 AUTO:PAGE:SWAP <Value1>,<Value2> <Vaue1> <NR1> 1~16 (source step) 参数/ <Value2> <NR1> 1~16 (destination step) 范例 AUTO:PAGE:SWAP 1, 4 Swaps the contents of step 1 with step 4. A U T O = 0 0 1 - 0 1 M A N U _ N A C W = 0 .

  • Page 152: Auto:page:del

    GPT-9000/9000A Series 使用手册 AUTO:PAGE:DEL Query 删除 AUTO 测试中所选步骤。其余步骤向上移动以 描述 替换已删除的步骤。 语法 AUTO:PAGE:DEL <NR1> 1~16 (step no.#) 参数/ <NR1> 范例 AUTO:PAGE:DEL 3 Deletes the contents of step number #3. A U T O = 0 0 1 - 0 1 M A N U _ N A C W = 0 .

  • Page 153: Auto:edit:add

    AUTO:EDIT:ADD Query 将选中的 MANU 测试添加至当前 AUTO 测试号。 描述 语法 AUTO:EDIT:ADD <NR1> 1~100 参数/ <NR1> 范例 AUTO:EDIT:ADD 7 Adds MANU-007 to the current AUTO number. I.e., A U T O = 0 0 5 - 0 0 M A N U _ N A C W = 0 .

  • Page 154: Sre

    GPT-9000/9000A Series 使用手册 *SRE Query 仅 AUTO MODE 。在自动模式测试期间，使用此 描述 指令获取当前时间点的测量步数。 范例: AUTO 模式下，用户发送指令 “*SRE”至 GPT-9000 查询语法 *SRE? 00~16 返回参数 <NR1> 范例 *SRE? >5 当前测试步骤号为 5。这表明 1~4 步已经完成并且结 果可检索。...
  • Page 155 常用指令 *CLS ......................155 *IDN ......................155 *CLS *CLS 指令清除内部寄存器 描述 语法 *CLS *IDN Query 描述 查询型号，序列号和固件版本。 查询语法 *IDN? Returns the instrument identification as a 返回参数 <string> string in the following format: GPT-9803, XXXXXXXXXXXX, V1.00 Model number : GPT-9803 Serial number :12 character serial number Firmware version : V1.00...
  • Page 156 *RMTOFF ....................156 *RMTOFF 描述 该指令可用于中止远程会话。使用此指令时，前面 板上不再显示“RMT”，表示远程模式已终止。 语法 *RMTOFF 特殊功能 Inter Lock Key Open ................156 Inter Lock Key Open 描述 该特殊功能并非一个指令。在远程模式下，如果使 用 INTERLOCK 设置为 ON 启动测试，但是互锁信 号 I / O 引脚没有短路，则 GPT-9000 将发送消息 （包括互锁键或手动） 该特殊功能类似于在相同条件下（第 102 页）在前 面板上显示的“INTERLOCK OPEN”消息。...
  • Page 157 错误信息 从 SYST:ERR? 返回的可能错误信息如下所示： 背景 错误 错误代码 0x14 Command Error 0x15 Value Sett ing Error 0x16 String Sett ing Error 0x17 Query Error 0x18 MODE Sett ing Error 0x19 Time Error 0x1A DC Over 50W (GPT-98XX only) 0x1A DC Over 100W (GPT-99XX/99XXA only) 0x1B GBV >...

  • Page 158: 常见问题

    GPT-9000/9000A Series 使用手册 常 见问题 • 测试仪电源无法开启 • 面板按键无作用 • 当按下 START 键时，测试仪没有开始执行测试? • 测试仪的准确度不符合规格 测试仪电源无法开启 确认电源线是否有确实连接. 确认输入电源与测试仪之电压选择是否 相同. 检查测试仪之保险丝是否已烧毁. 详见第 162 页. 面板按键无作用 确保测试仪未处于远程控制模式，详见第 113 页。确保测试仪未处于 SIGNAL I/O 或遥控端子使用模式，详见 100 页说明。 当按下 START 键时，测试仪没有开始执行测试? 测试仪开始使用前先确认其在 READY 状态。按 START 按钮前先确...
  • Page 159 最后，确保 Start Ctrl 设置正确配置到 Common Utility 菜单。例 如，启用 START 按钮开始测试时，确保 Start Ctrl 设置为 FRONT PANEL. 详情参见第 102 页 。 测试仪的准确度不符合规格 确保测试仪已开机至少 30 分钟，且在+15° C~+35° C. 这对于将测试 仪稳定在规格范围内很有必要。 更多详细信息，请联系当地供应商或 GWInstek www.gwinstek.com / marketing@goodwill.com.tw.

  • Page 160: 保险丝更换

    GPT-9000/9000A Series 使用手册 附 录 保险丝更换 1. 关闭测试仪电源 步骤 POWER 2. 移除电源线 3. 使用螺丝起子，开启 电源选择/保险丝座 4. 更换保险丝 5. 插回电源选择/保险丝座，并确认是否为正确的 输入电源选择...

  • Page 161: 测试错误

    GPT-98XX 和 GPT-99XX/99XXA 的保险丝有不 额定值 同额定值: GPT-98XX: 100V/120V T5A 250V 220V/230V T2.5A 250V GPT-99XX/99XXA: 100V/120V T10A 250V 220V/230V T6.3A 250V 测试错误 在配置或运行测试时 GPT 屏幕上可能出现以下的错误信息。 错误信息 描述 ACW 测试. TIME ERR GPT-98XX:当 HI SET ≥ 30.00mA~40.00mA 且 同时 RAMP 时间+TIMER 时间 > 240 秒 时，TIME ERR 信息出现。...
  • Page 162 GPT-9000/9000A Series 使用手册 ACW, DCW 测试时.当电流设置过高时出现。 I ERR 电压过低或无高压输出表明被测物可能短路 SHORT ACW, DCW 测试时，表明监测到反常电压 V ERR GB 测试时. 电压值为零，确认测试线 SENSE V = 0 H 或 SOURCE H 是否开路 IR 测试. 电压太高或电阻值为零；确认待测物 R ERR (DUT)或测试线是否短路。 GB 测试. 电阻太高. GB 测试. 电流太低.表明 SOURCE L 或...

  • Page 163: Gpt-9000/9000A 规格

    GPT-9000/9000A 规格 下列规格适用于 GPT-9000/9000A 开机至少 30 分钟，且在保证规格 环境（15˚C~35˚C）内。 产品规格 环境相关 项目 温度 湿度 ≤70% (No condensation) 规格保证 15˚C ~ 35˚C ≤70% (No condensation) 操作范围 0˚C ~ 40˚C ≤85% (No condensation) 储存范围 -10˚C ~ 70˚C 安装位置 室内，高度 2000m 以下 AC 耐压...
  • Page 164 GPT-9000/9000A Series 使用手册 电流解析度 GPT-98XX: 0.001mA(0.001mA~0.999mA) 0.01mA(01.00mA~09.99mA) 0.1mA(010.0~040.0mA) GPT-99XX/GPT-99XXA: 0.001mA(0.001mA~1.100mA) 0.01mA(01.11mA~11.00mA) 0.1mA(011.1~100.0mA) 电流测量精确度 GPT-98XX: ± (1.5% of rdg + 30 counts)当 HI SET<1.00mA ± (1.5% of rdg + 3 counts) 当 HI SET≥1.00mA GPT-99XX/GPT-99XXA: ± (1.5% of rdg + 30 counts)当 HI SET<1.11mA ±...

  • Page 165: Error Messages

    DC 耐压 输出电压范围 0.050kV ~ 6.000kV 输出电压解析度  (1% of setting +5V) 无负载 输出电压精度 最大额定负载(Table1) 50W (5kV/10mA)[GPT-98XX] 100W (5kV/20mA)[GPT-99XX/99XXA] 最大额定电流 10mA [GPT-98XX, 20mA [GPT-99XX/99XXA] 0.001mA ~ 2mA (0.1kV≤V≤0.5kV) 0.001mA ~ 10mA (0.5kV<V≤6kV)[GPT-98XX] 0.001mA ~ 20mA (0.5kV<V≤6kV)[GPT-99XX/ 99XXA]  (1% of 读值+ 5V) 电压表精度...
  • Page 166 GPT-9000/9000A Series 使用手册 Continued… ARC DETECT 上升时间控制功能 0.1~999.9S RAMP (上升时间) , 0.5S~999.9S TIMER (测试时间) ON/OFF 至少需要 0 .5 秒来达到设定电压 50V/2mA. 只有在特殊 MANU 模式下可关闭计时器 (MANU=***-000). 绝缘电阻测试 输出电压 50V~1000V *GPT-99XX/99XXA 也包括一个 125V 测试点. 输出电压解析度 输出电压精度 (1% of setting+5V) 无负载 电阻测量范围 1M~ 9500M (GPT-98XX) 1M~ 50G...
  • Page 167 接地阻抗测试 输出电流范围 03.00A~30.00A (GPT-98XX) 03.00A~32.00A (GPT-99XX)  (1% of setting +0.2A) 当 3A≤I≤8A 输出电流精度  (1% of setting +0.05A) 当 8A<I≤30A (GPT-98XX)  (1% of setting +0.05A) 当 8A<I≤32A (GPT-99XX) 输出电流解析度 0.01A 频率 50Hz/60Hz selectable  (1% of 读值 +2m) 电阻表测量精度...
  • Page 168 GPT-9000/9000A Series 使用手册 Continued… 窗口比较器法 TIMER (测试时间) 0.5S~999.9S 界面 REMOTE (远程终端) SIGNAL IO RS232 USB (Device) GPIB Yes (选购) 一般 显示屏 240 x 64 点矩阵 LED 背景光 LCD 记忆组 手动/自动各 100 组 AC100V/120V/220V/230V 10% 使用电源 50Hz/60Hz 附件 电源线 x1, 简易手册 x1 完整手册...
  • Page 169 至少与输出时 15A<I≤30A 999.9 间相同 不需要 3A≤I≤15A 999.9 注意: 输出时间 = 上升时间 + 测试时间. Table 1b: 耐压测试下之输出限制(GPT-99XX/99XXA) 上限电流 暂停 输出时间 80mA≤I≤100mA 至少与输出时 最大 240 秒 间相同 不需要 可连续输出 0.001mA≤I<80m 不需要 可连续输出 0.001mA≤I≤20 至少与输出时 15A<I≤32A 999.9 (99XX) 间相同 不需要 3A≤I≤15A 999.9 注意: 输出时间= 上升时间+测试时间...

  • Page 170: Gpt-9801/9802/9803 尺寸

    GPT-9000/9000A Series 使用手册 GPT-9801/9802/9803 尺寸 395.9 AC / DC Withstanding Voltage / PASS FAIL READY TEST G P T -9 8 0 3 Tester Insulation Resistance CAUTION 5.0 kVAC MAX. HIGH VOLTAGE 6.0 kVDC MAX. PAGE START STOP RETURN REMOTE...

  • Page 171: Gpt-9804 尺寸

    GPT-9804 尺寸 395.9 PASS FAIL READY TEST AC / DC Withstanding Voltage / GPT-9804 Tester Insulation Resistance / Ground Bond CAUTION 5.0 kVAC MAX. HIGH VOLTAGE 6.0 kVDC MAX. PAGE RETURN HI-POT START STOP REMOTE GB Rx POWER SENSE H SENSE L SOURCE H SOURCE L...

  • Page 172: Gpt-9903 尺寸

    GPT-9000/9000A Series 使用手册 GPT-9903 尺寸 530.9 PASS FAIL READY TEST G P T -9 9 0 3 AC / DC Withstanding Voltage / Tester Insulation Resistance CAUTION 5.0 kVAC MAX. HIGH VOLTAGE 6.0 kVDC MAX. PAGE START STOP RETURN REMOTE...

  • Page 173: Gpt-9904 尺寸

    GPT-9904 尺寸 530.9 PASS FAIL READY TEST G P T -9 9 0 4 AC / DC Withstanding Voltage / Tester Insulation Resistance / Ground Bond CAUTION 5.0 kVAC MAX. HIGH VOLTAGE 6.0 kVDC MAX. PAGE RETURN START STOP HI-POT REMOTE GB Rx POWER...

  • Page 174: Gpt-9901A/9902A/9903A 尺寸

    GPT-9000/9000A Series 使用手册 GPT-9901A/9902A/9903A 尺寸 425.9 AC / DC Withstanding Voltage / PASS FAIL READY TEST G P T -9 9 0 3 A Tester Insulation Resistance CAUTION 5.0 kVAC MAX. HIGH VOLTAGE 6.0 kVDC MAX. PAGE START STOP RETURN...
  • Page 175 Declaration of Conformity (9800) GOOD WILL INSTRUMENT CO., LTD. No. 7-1, Jhongsing Rd, Tucheng Dist., New Taipei City 236, Taiwan GOOD WILL INSTRUMENT (SUZHOU) CO., LTD. No. 69 Lushan Road, Suzhou New District Jiangsu, China. declare that the below mentioned product Type of Product: Electrical Safety Tester Model Number: GPT-9801, GPT-9802, GPT-9803, GPT-9804, GCT-9040 are herewith confirmed to comply with the requirements set out in the...

  • Page 176: Declarat Ion Of Conformity

    GPT-9000/9000A Series 使用手册 Declaration of Conformity (GPT-9900/A) GOOD WILL INSTRUMENT CO., LTD. No. 7-1, Jhongsing Rd, Tucheng Dist., New Taipei City 236, Taiwan GOOD WILL INSTRUMENT (SUZHOU) CO., LTD. No. 69 Lushan Road, Suzhou New District Jiangsu, China. declare that the below mentioned product...
  • Page 177 索 引 pass hold ........55 Accessories ......... 12 ramp up time ........ 50 Automatic test results ..........68 add test ..........84 running a test ........ 64 edit settings ........83 saving ..........63 load ..........81 special mode ......... 76 page view ........87 results ..........94 sweep ..........
  • Page 178 GPT-9000/9000A Series 使用手册 Control settings ......102 start control......... 102 double action ......102 USB ..........100 GPIB ..........100 Warning symbol ......5 interface ........100 Workplace precautions ..... 26 key lock ........102 Zeroing ........73 LCD ..........98...
