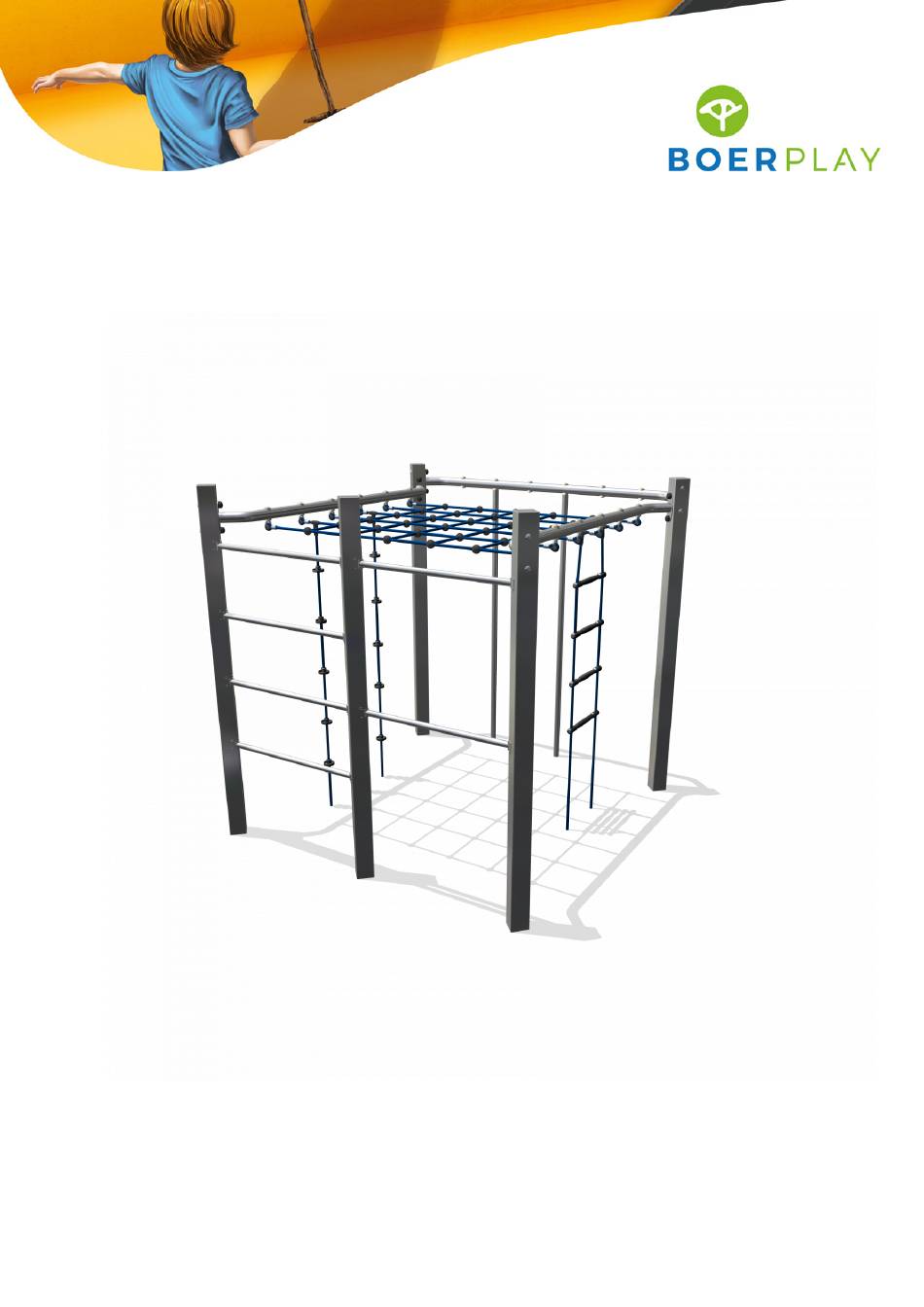

- Page 1 Combination equipment VRBE060.962...
- Page 2 2,15 m 2,13 m 2,03 m 0,00 m Benaming TOE VRB 060 962 A Vrijbuiter klimkubus Title Tekening Opmerking Drawing Comment Datum Afmetingen Dimensions 16-7-2013 Date...
- Page 3 5,68 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE VRB 060 962 A Vrijbuiter klimkubus Title Tekening Opmerking Drawing Comment Datum Obstakelvrije zone Obstacle free zone 16-7-2013 Date...
- Page 4 0,25 m 1,15 m 0,75 m 0,50 m 0,12 m 0,73 m 1,83 m 2,01 m 2,03 m Grondmarkering Ground level marker Benaming TOE VRB 060 962 A Vrijbuiter klimkubus Title Tekening Opmerking Drawing Comment Datum Bodemplan Groundplan 16-7-2013 Date...
- Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 2,13 m 2,13 m 2,03 m 2,03 m 1,82 m 1,42 m 1,02 m 1,02 m 0,62 m 0,00 m 0,00 m Voor (Front) 2,13 m 1,98 m 0,00 m Rechts (Right) Benaming TOE VRB 060 962 A Vrijbuiter klimkubus Title Tekening Opmerking...
- Page 7 VRBE060.962 Combination equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Nature Play Product code VRBE060.962 Name of equipment Vrijbuiter Klimkubus Maximum height of fall...
-
Page 8: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 10 Type Progr. Volgnr Bew. Rev. Benaming Opmerking SYSTEEMBUIS VRIJBUITER RVS Klinknagel bolkop 4.8 X 12 - RVS A2-70 B B B B e e e e n n n n a a a a m m m m i i i i n n n n g g g g MOD VRB RVS 075 SYSTEEMBUIS Title...
- Page 11 Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Zeskantbout M10 x 90 - RVS A2-70 SLUITRING Zeskantmoer M6 - VZ 8.8 M6 x 50 - VZ 8.8 Zeskantbout ISO 4014 M6 - VZ 8.8 Sluitring 500x100x19 Ankerplaat Ankerplaat 750x100x19 Beschermdop M10-M12 Donut zwart Beschermdop M10-M12 Dop zwart...
- Page 12 Type Progr. Bew. Rev. Benaming Volgnr Opmerking M10 x 90 - RVS A2-70 Zeskantbout M10 x 60 - RVS A2-70 Bolkopbout ISO 7380 SLUITRING DRAADBUS M10 x 40 Beschermdop M10-M12 Donut zwart OPVULDOPJE 6 MM ROOD Beschermdop M10-M12 Dop zwart ZADELRING BUIS 60 Glijpaal...
- Page 13 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Borgmoer M10 - VZ 8.8 Zeskantbout ISO 4014 M10 x 120 - VZ 8.8 Staander RVS 100x100 L=2730 Voetplaat 100 x 100 Benaming MOD VRB RVS 242 Staander Title Tekening Opmerking 213 CM Drawing Comment BOER...
