Summary of Contents for BOERPLAY VRBE080.962

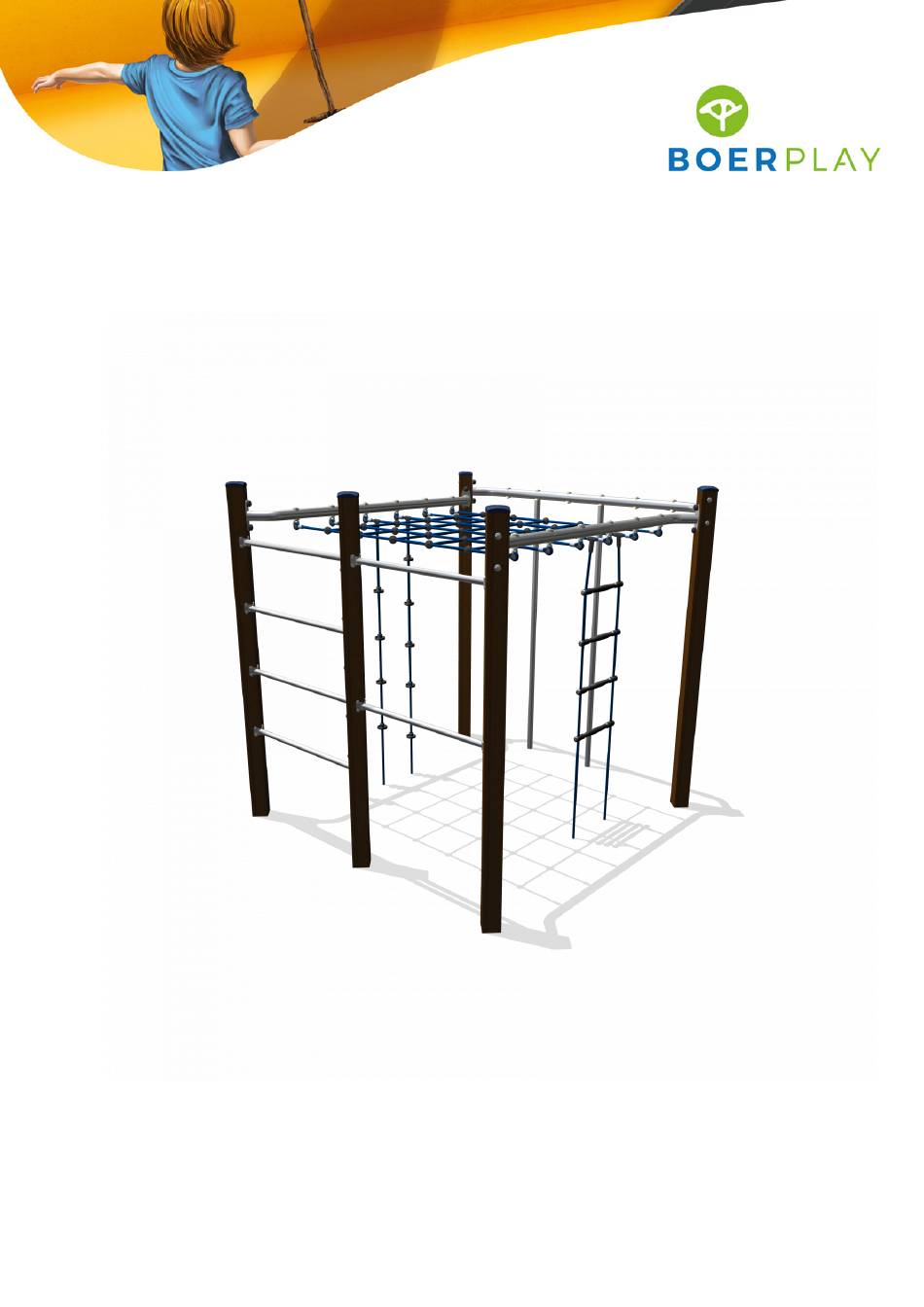

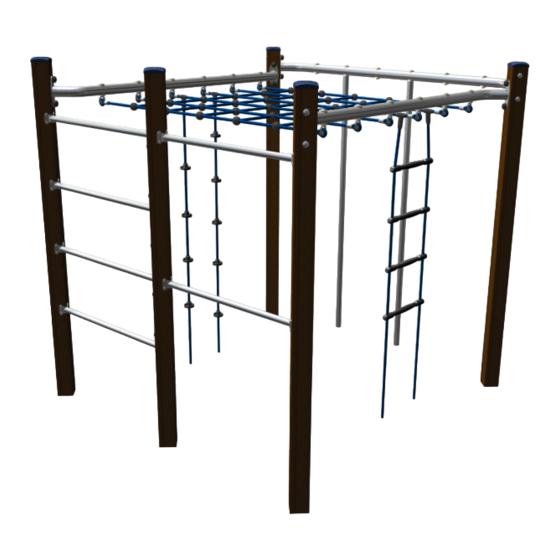

- Page 1 Combination equipment VRBE080.962...
- Page 2 2,15 m 2,15 m 1,82 m 1,42 m 1,02 m 0,62 m 0,00 m Benaming TOE VRB 080 962 B Vrijbuiter Title Tekening Opmerking Hardhout Drawing Comment BOER Datum Afmetingen Dimensions 17-2-2015 Date SPEELTOESTELLEN...
- Page 3 5,68 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE VRB 080 962 B Vrijbuiter Title Tekening Opmerking Hardhout Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 17-2-2015 Date SPEELTOESTELLEN...
- Page 4 0,87 m 0,25 m 0,75 m 0,50 m 0,25 m 0,73 m 1,83 m 2,01 m 2,03 m Grondmarkering Ground level marker 0,44 m 0,60 m Benaming TOE VRB 080 962 B Vrijbuiter Title Tekening Opmerking Hardhout Drawing Comment BOER Datum Bodemplan Groundplan 17-2-2015...
- Page 5 Supplied modules: Geleverde modules: See table Zie tabel Assembly instruction: Montageinstructie: - The main dimensions indicate the dimensions of the posts and floors - De hoofdmaten geven de maten van de staanders en vloeren aan - The detailed dimensions show the specific dimensions of the connections - De detailtekeningen geven specifiek de maten van de verbindingen aan - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 2,15 m 2,02 m 1,88 m 1,82 m 1,42 m 1,02 m 0,62 m 0,00 m Voor (Front) 2,15 m 2,07 m 2,02 m 1,93 m 1,88 m 0,00 m Links (Left) Benaming TOE VRB 080 962 B Vrijbuiter Title Tekening Opmerking Hardhout...
-
Page 7: Combination Equipment
VRBE080.962 Combination equipment LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Nature Play Product code VRBE080.962 Name of equipment Vrijbuiter Klimklautertoestel Maximum height of fall... -
Page 8: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 10 Type Progr. Volgnr Bew. Rev. Benaming Opmerking SCHROEF 5 x 50 Staander HHT 100x100, lengte=2730 PAALKAP 100 Zamak, RAL 5003 Voetplaat 100 x 100 Benaming MOD VRB HHT 052 STAANDER Title Tekening Opmerking 213 CM Drawing Comment BOER Datum Samenstelling module Assembly module 22-11-2006 Date SPEELTOESTELLEN...
- Page 11 Bovenkant bordes (Top platform) *Gebruikt als railing *Used as railing Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 50 - RVS A2-70 Facet ring M5 - RVS A2-70 SYSTEEMBUIS VRIJBUITER RVS Benaming MOD VRB HHT 075 SYSTEEMBUIS Title Tekening Opmerking...
- Page 12 Type Progr. Volgnr Bew. Rev. Benaming Opmerking Zeskantbout M10 x 90 - RVS A2-70 M10 - RVS A2-70 Sluitring Zeskantmoer M6 - VZ 8.8 Zeskantbout ISO 4014 M6 x 50 - VZ 8.8 M6 - VZ 8.8 Sluitring Ankerplaat 500x100x19 Ankerplaat 750x100x19 Donut zwart...
- Page 13 NETBUIS 2M RECHT Glijpaal Recht aan buis ZADELRING BUIS 60 Beschermdop M10-M12 Dop zwart OPVULDOPJE 6 MM ROOD Beschermdop M10-M12 Donut zwart DRAADBUS M10 x 40 Sluitring M10 - RVS A2-70 Bolkopbout ISO 7380 M10 x 60 - RVS A2-70 M10 x 90 - RVS A2-70 Zeskantbout Type...
