2. BEDIENUNG

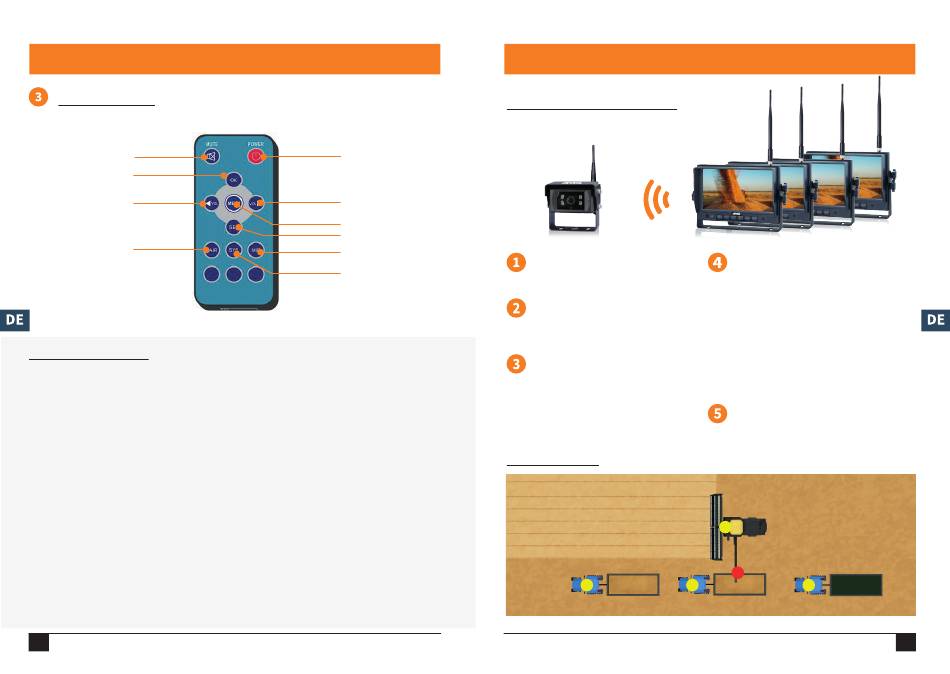

FERNBEDIENUNG
stiller Modus
Ok/validieren
Lautstärke
Navigation nach links
Start des
«Pairing» -Modus
BESONDERHEITEN
Monitor
- Kabelloser bildschirm 7» (16:9)
- 1 Videoeingang
- Kabellose Reichweite: 120 m
- Starker Schutzfaktor gegen Festköpern und
Flüssigkeiten : IP40
- Speicherfunktion (Micro-SD-Karte nicht
inbegriffen, max. 128 Giga)
- Betriebstemperatur : -20˚C +70˚C
- Parklinie
- Einstellbare Lichtsärke, Farbe und Kontrast
- Tasten mit Hintergrundbeleuchtung
- Horizontale als auch vertikale Bildinvertierung
- Auflösung : 800 x 3 (RGB) x 480 pixels
- Automatische Helligkeitsregelung
- Ton
- Spannung : 12/24 Volts
16
AMS Diffusion - Rue des Galeries - ZA du Chevalement - 59286 Roost Warendin - FRANCE - Tél. +33 (0)3.27.94.44.44 - Fax. +33 (0)3 27 94 44 45
Email : contact@ams-diffusion.fr - www.ams-diffusion.com RCS DOUAI A 451 360 382 - CODE APE 4531Z - SIRET 451 360 382 00035 - TVA FR 55 451 360 382
Power ON/OFF
Lautstärke
Navigation nach rechts
Menüeinstellung
Auswahl des Anzeigemodus
Spiegelfunktion
PAL / NTSC-Modus
Kamera
- Starker Schutzfaktor gegen Festköpern und
Flüssigkeiten : IP69K
- Paarung mit bis zu 4 Bildschirmen
- Betrachtungswinkel : 120°
- Betriebstemperatur : -20°C +70°C
- Lagerungstemperatur : -30°C bis +80°C
- Auflösung : 500 TVL
- VGA : 728 x 488 pixels
- Nachtsicht
- Optimaler Abstand mit Nachtsicht : 10m
3. INSTALLATION
PAARUNG DES MATERIALS
Um den Vorgang zu erleichtern, empfehlen wir, die Paarung in
Ihren Arbeitsräumen durchzuführen.
Geräte vor Beginn an die Stromversorgung
anschließen. Die Kamera bestimmt die
Abfolge der Paarung mit den Bildschirmen:
1 - 2 - 3 - 4.
Das «PAIRING»-Menü auswählen, um mit der
Paarung zu beginnen (oder die OK-Taste 3
Sekunden lang drücken). Ein Countdown ab
50 Sekunden startet
Starten der Paarung der Kamera: Auf die
Taste an der Rückseite der Kamera drücken.
Achtung: 1 Druck = 1 Paarung startet. Wenn
die Paarung scheitert, geht die Kamera zum
nächsten Kanal weiter.
INSTALLATION
Bildschirm 2 Bildschirm 3
AMS Diffusion - Rue des Galeries - ZA du Chevalement - 59286 Roost Warendin - FRANCE - Tél. +33 (0)3.27.94.44.44 - Fax. +33 (0)3 27 94 44 45
Email : contact@ams-diffusion.fr - www.ams-diffusion.com RCS DOUAI A 451 360 382 - CODE APE 4531Z - SIRET 451 360 382 00035 - TVA FR 55 451 360 382
Bis zu 4 Bildschirme
Das Bild erscheint auf dem Bildschirm, wenn die
Paarung erfolgt ist. Wenn bereits Bildschirme
auf den Positionen Nr. 1 und Nr. 2 in der
Kamera registriert sind, belegt der folgende
Bildschirm beim Paaren den Kanal Nr. 3.
Auf dem Bildschirm oben links erscheint die
Position des Monitors in der Paarungsabfolge:
RX1 (Pilot-Bildschirm), RX2 (Folgebildschirm), RX3
(Folgebildschirm) oder RX4 (Folgebildschirm).
Achten Sie auf diese Angabe, die Ihnen erlaubt,
die Paarungsabfolge richtig zu erkennen.
Pilot-Bildschirm: Änderungen gelten auch für die
Folgebildschirme (z. B. Farbeinstellungen)
Kameraanzeige auf allen Monitoren
überprüfen. Falls die Nachricht «»No
Signal»» erscheint, den Paarungsvorgang
wiederholen
Pilot-Bildschirm 1
Kamera
Bildschirm 4
