2. UTILISATION

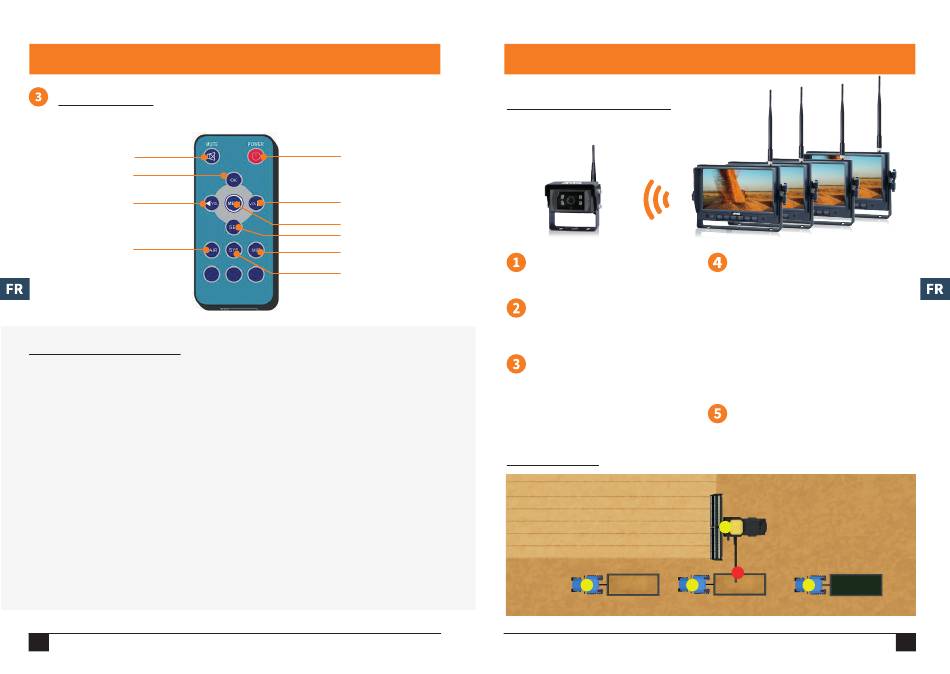

TÉLÉCOMMANDE
Mode silencieux
Ok/Valider
Volume
Navigation vers la gauche
Lancement du mode
«PAIRING»
DONNÉES TECHNIQUES
Moniteur
- Écran couleur sans fil 7" (16:9)
- 1 entrée vidéo
- Distance de portée sans fil : 120m
- Indice de protection Solide/Liquide : IP40
- Fonction enregistrement (Micro SD non
fournie, 128 Giga max)
- Température de fonctionnement : -20˚C +70˚C
- Ligne de stationnement
- Luminosité, couleur et contraste ajustable
- Touches rétroéclairées
- Inversion de l'image horizontale et verticale
- Résolution : 800 x 3 (RGB) x 480 pixels
- Réglage de la luminosité automatique
- Son
- Tension : 12/24 Volts
10
AMS Diffusion - Rue des Galeries - ZA du Chevalement - 59286 Roost Warendin - FRANCE - Tél. +33 (0)3.27.94.44.44 - Fax. +33 (0)3 27 94 44 45
Email : contact@ams-diffusion.fr - www.ams-diffusion.com RCS DOUAI A 451 360 382 - CODE APE 4531Z - SIRET 451 360 382 00035 - TVA FR 55 451 360 382
Power ON/OFF
Volume
Navigation vers la droite
Réglage du menu
Sélection du mode d'affichage
Fonction mirroir
Mode PAL/NTSC
Caméra
- Indice de protection Solide/Liquide : IP69K
- Possibilité d'appairer jusqu'à 4 écrans
- Angle de vue : 120°
- Température de fonctionnement : -20°C +70°C
- Température de stockage : -30°C à +80°C
- Résolution : 500 TVL
- VGA : 728 x 488 pixels
- Vision nocturne
- Distance vision de nuit : 10m
3. INSTALLATION
APPAIRAGE DU MATÉRIEL
Il est conseillé de faire l'appairage en atelier pour plus de facilité.
Alimenter les produits avant de commencer.
La caméra détermine l'ordre d'appairage des
écrans : 1 - 2 - 3 - 4.
Sélectionner le menu «PAIRING» pour
commencer l'appairage (ou appuyer sur
la touche OK pendant 3 secondes). Un
décompte de 50 secondes se lance
Lancer l'appairage de la caméra : appuyer
sur le bouton au dos de la caméra.
Attention : 1 appui = 1 appairage lancé. Si
l'appairage échoue, la caméra passe au
canal suivant.
INSTALLATION
Écran 2 : SUIVEUR Écran 3 : SUIVEUR
AMS Diffusion - Rue des Galeries - ZA du Chevalement - 59286 Roost Warendin - FRANCE - Tél. +33 (0)3.27.94.44.44 - Fax. +33 (0)3 27 94 44 45
Email : contact@ams-diffusion.fr - www.ams-diffusion.com RCS DOUAI A 451 360 382 - CODE APE 4531Z - SIRET 451 360 382 00035 - TVA FR 55 451 360 382
Jusqu'à 4 écrans
L'image s'affiche à l'écran lorsque l'appairage est
effectué. Si des écrans sont déjà enregistrés en
position n° 1 et n°2 dans la caméra, l'écran suivant
s'appaire au canal n°3.
En haut à gauche de l'écran s'affiche la position
du moniteur dans l'ordre d'appairage : RX1 (écran
pilote), RX2 (écran suiveur), RX3 (écran suiveur) ou
RX4 (écran suiveur). Soyez attentifs à cet indicateur
qui vous permet d'identifier correctement l'ordre
d'appairage.
Ecran pilote : modifications effectuées
s'appliquent sur les écrans suiveurs (ex : réglages
couleur)
Vérifier l'affichage de la caméra sur tous
les moniteurs.
Si le message «no signal» s'affiche, répeter la procédure
d'appairage.
Écran 1 : PILOTE
Caméra
Écran 4 : SUIVEUR
