Camille Bauer SIRAX BT7200 Operating Manual

Ac/dc current transformer with energy meter functionality
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

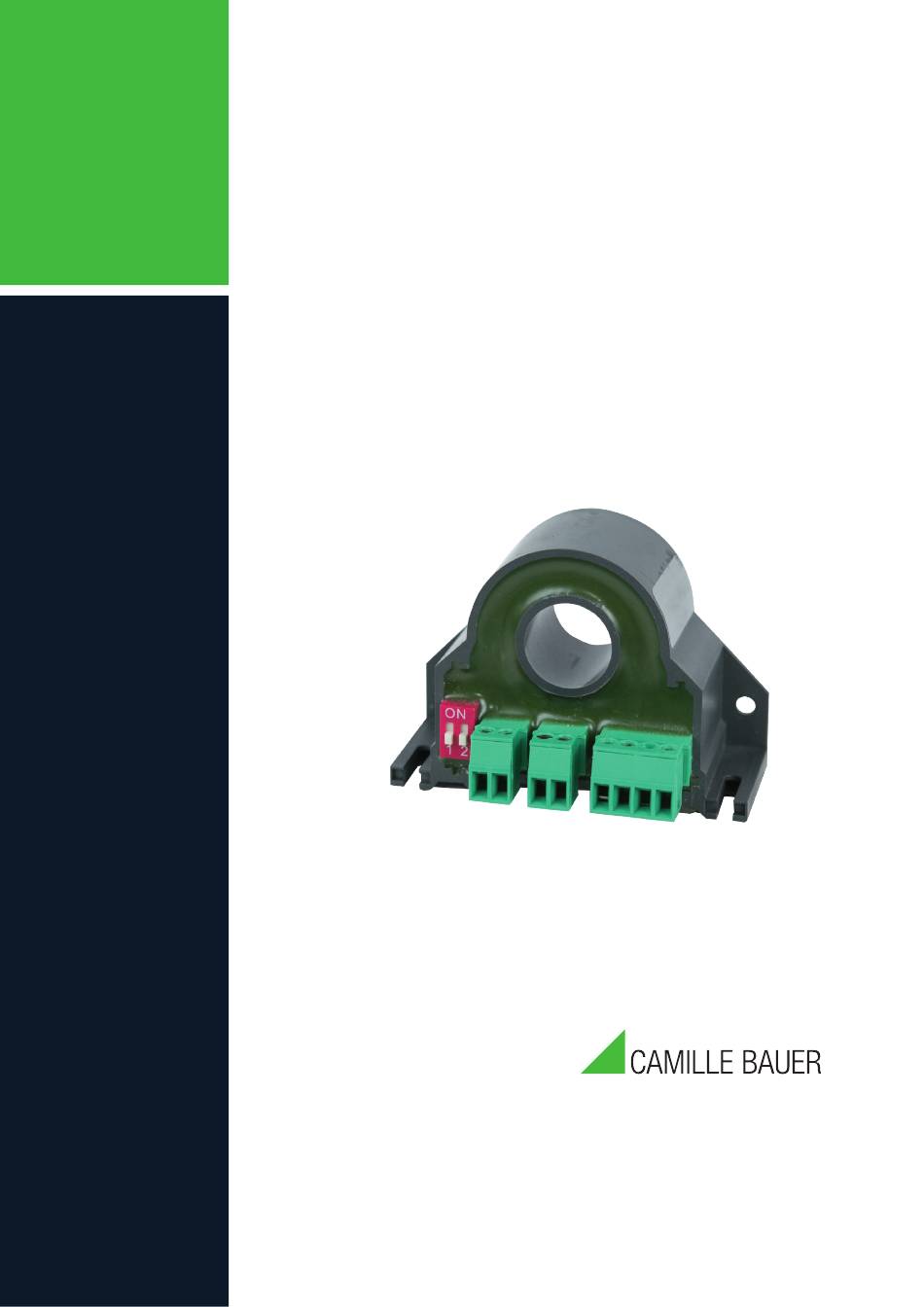

BETRIEBSANLEITUNG
AC/DC Stromwandler mit Energiezähler-Funktionalität
SIRAX BT7200 / BT7250
Operating manual
AC/DC Current transformer with energy meter functionality
SIRAX BT7200 / BT7250
KOMETEC
Karl Oelkers e.K.
Mess- und Prüfgeräte · Shop
Mozartstr. 10 · D-88097 Eriskirch
T: 07541 / 955-1313 · F: 07541 / 955-1131
info@kometec.de · www.kometec.de
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Schweiz
Tel: +41 56 618 21 11
Fax: +41 56 618 21 21
info@cbmag.com
www.camillebauer.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SIRAX BT7200 and is the answer not in the manual?

Questions and answers

Related Manuals for Camille Bauer SIRAX BT7200

Summary of Contents for Camille Bauer SIRAX BT7200

  • Page 1 Mozartstr. 10 · D-88097 Eriskirch T: 07541 / 955-1313 · F: 07541 / 955-1131 info@kometec.de · www.kometec.de BETRIEBSANLEITUNG AC/DC Stromwandler mit Energiezähler-Funktionalität SIRAX BT7200 / BT7250 Operating manual AC/DC Current transformer with energy meter functionality SIRAX BT7200 / BT7250 Camille Bauer Metrawatt AG...

  • Page 2: Table Of Contents

    7. Programmierung ………………………………………………………………………………………………………… 7 7.1 Programmierung über Software …………………………………………………………………………………………… 7 7.1.1 Konfiguration …………………………………………………………………………………………………………… 7 7.2 Programmierung über Modbus Adress-Register …………………………………………………………………………… 9 8. Kennzeichnung des Typenschildes ………………………………………………………………………………………14 9. Zeichenerklärung …………………………………………………………………………………………………………14 10. Masszeichnungen ………………………………………………………………………………………………………14 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 2/28...

  • Page 3: Rechtliche Hinweise

    Jedes Gerät wird vor der Auslieferung abgeglichen und geprüft. Der Auslieferungszustand wird erfasst und in elektronischer Form abgelegt. Die Messunsicherheit von Messgeräten kann sich während des Betriebs ändern, falls z.B. die spezifizierten Umgebungsbedingungen nicht eingehal- ten werden. PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 3/28...

  • Page 4: Entsorgung

    übernommen. 2. Einleitung 2.1 Bestimmung des Dokuments Dieses Dokument beschreibt die Strom- und Energiezähler für AC und DC SIRAX BT7200 und BT7250. Es richtet sich an Installateure, Inbe- triebsetzer, Service- und Wartungspersonal. Gültigkeitsbereich Diese Betriebsanleitung ist für alle Varianten der Strom- und Energiezähler für AC und DC SIRAX BT7200 und BT7250 gültig.

  • Page 5: Elektrische Anschlüsse

    Es sind die landesüblichen Vorschriften bei der Installation und Auswahl des Materials der elektrischen Leitungen zu befolgen! ± 1000 / 100 VDC ± 800 / 80 VAC LOAD RS485 Anschlussschema BT7200 / BT7250 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 5/28...

  • Page 6: Technische Daten

    Anschlüsse Steckklemmen 3.5 mm, 1x4 Pol and 2x2 Pol Steckklemmen 3.5 mm, 1x4 Pol and 2x2 Pol Anschlussquerschnitt 1.5 mm Anzugsdrehmoment max. 0.25 Nm Normen Eingehaltene Normen EN61000-6-4; EN64000-6-2; EN61010-1 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 6/28...

  • Page 7: Programmierung

    7. Programmierung Der SIRAX BT7200 oder BT7250 lässt sich auf zwei Arten programmieren. Zum einen über die serielle RS485-USB Schnittstelle und der Pro- grammiersoftware und zum Andern über der direkten Verwendung der Modbus Adress-Register. Wenn Sie die Geräte über die Programmiersoftware einstellen möchten, stellen Sie die DIP-Schalter auf 0. Wenn Sie direkt über die RS485 Mo- dbus Schnittstelle einstellen wollen, stellen Sie den ersten DIP-Schalter auf 1 (oben) und dann den zweiten für die Baudrateneinstellung ein 0 für...
  • Page 8 "DIP-Schalter Einstellungen" auf Seite 8. Drücken Sie auf "Weiter". Um mit dem SIRAX BT7200 oder BT7250 zu kommunizieren, über- prüfen Sie den verfügbaren COM PORT, indem Sie auf die Schaltfläche "AKTUALISIEREN" klicken. Ihr PC wird eine virtuelle COM für die Kommunikation mit dem SIRAX BT7200 oder BT7250 zuweisen.

  • Page 9: Programmierung Über Modbus Adress-Register

    Bit 1: 0=Energiespeichersperre; 1=Energiespeicherfreigabe Bit 2: 0=Frequenzerfassung am Span- nungskanal; 1=Frequenzerkennung am aktuellen Kanal 40009 TV Verhältnis Spannungswandlerverhältnis Float (LSW first) 40010 40011 TA Verhältnis Stromwandlerverhältnis Float (LSW first) 40012 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 9/28...
  • Page 10 I Min Min. RMS Strommessung (mA) Float (LSW first) 40106 40107 P Max Max. Wirkleistungsmessung (W) Float (LSW first) 40108 40109 P Min Min. Wirkleistungsmessung (W) Float (LSW first) 40110 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 10/28...
  • Page 11 Energie SW Gesamtenergiemessung (kWh) vertauscht Float (MSW first) 40150 40151 Energie positiv Nur positive Energiemessung vertauscht Float (MSW first) 40152 40153 Energie negativ Nur negative Energiemessung vertauscht Float (MSW first) 40154 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 11/28...
  • Page 12 Signed long (LSW stel first) 40194 40195 I RMS 100 Strom RMS-Messung (mA/100) in Hunderstel Signed long (LSW first) 40196 40197 P 100 Wirkleistungsmessung (W/100) in Hunderstel Signed long (LSW first) 40198 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 12/28...
  • Page 13 40246 40247 THD Max 100 Max. THD Messung in Hunderstel Signed long (LSW first) 40248 40249 THD Min 100 Min. THD Messung in Hunderstel Signed long (LSW first) 40250 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 13/28...

  • Page 14: Kennzeichnung Des Typenschildes

    Achtung! Allgemeine Gefahrenstelle. Betriebsanleitung beachten. Achtung: Lebensgefahr! Bitte beachten 10. Dimensionen 35.00 35.00 15.00 15.00 Cat III: 800V Cat II: 1000V Cat IV: 100V 63.00 63.00 SIRAX BT7200 SIRAX BT7250 PM 1001935 000 00 Betriebsanleitung SIRAX BT7200 / BT7250 14/28...
  • Page 15 7.1 Programming over Software ………………………………………………………………………………………………22 7.1.1 Conficuration ……………………………………………………………………………………………………………22 7.2.1 Programming over Modbus Adress-Register ………………………………………………………………………………24 8. Identification of the type label ……………………………………………………………………………………………27 9. Sign explanation …………………………………………………………………………………………………………27 10. Dimensions drawings ……………………………………………………………………………………………………27 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 15/28...

  • Page 16: Legal Information

    Each device is adjusted and checked before delivery. The condition as supplied to the customer is measured and stored in electronic form. The uncertainty of measurement devices may be altered during normal operation if, for example, the specified ambient conditions are not met. PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 16/28...

  • Page 17: Disposal

    3. Functional description The SIRAX BT7200 and BT7250 are current and energy meters for monitoring 1-phase AC and DC systems up to a maximum current of 50 VAC/DC, and up to a maximum voltage of 800 VAC and 1000 VDC. The current measurement is galvanically separated from the measured line. With the ability to measure currents with different frequency ranges, the AC / DC current transformers are the ideal solution for monitoring photovoltaic systems, battery charging systems, UPS systems, variable frequency drives.

  • Page 18: Electrical Connections

    The national regulations for the installation and selection of the material of the electrical cables must be followed! ± 1000 / 100 VDC ± 800 / 80 VAC LOAD RS485 Connection scheme BT7200 / BT7250 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 18/28...

  • Page 19: Technical Specifications

    46.1 x 63 x 26.4 mm (without terminals) Connections Connections Plug-in terminals 3.5 mm, 1x4 Pole and 2x2 Pole Cross-sectional area 1.5 mm Torque max 0.25 Nm Standards Adhered standards EN61000-6-4; EN64000-6-2; EN61010-1 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 19/28...

  • Page 20: Programming

    7. Programming The SIRAX BT7200 or BT7250 can be programmed in two ways. On the one hand via the serial RS485-USB interface and the programming software and on the other hand over the direct use of the Modbus address registers.
  • Page 21 "DIP switch settings" on page 22. Press "Next". To communicate with the SIRAX BT7200 or BT7250, check the available COM PORT by clicking on the "UPDATE" button. Your PC will assign a virtual COM for communication with the SIRAX BT7200 or BT7250.

  • Page 22: Programming Over Modbus Adress-Register

    Float (LSW first) 40010 40011 TA Verhältnis Stromwandlerverhältnis Float (LSW first) 40012 40013 Strom-/Leistungs- LSB: Strom in mA (250) Unsigned short siehe Be- MSB: Leistung in W (1) abschaltung schreibung PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 22/28...
  • Page 23 Max RMS Power (W) Float (LSW first) 40108 40109 P Min Min RMS Power (W) Float (LSW first) 40110 40111 Q Max Max Reactive Power (VAR) Float (LSW first) 40112 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 23/28...
  • Page 24 Float (MSW first) swapped 40152 40153 Energy negativ Only negative Energy Measurement (KWh) Float (MSW first) swapped 40154 40155 V peak SW Instantaneous Voltage Peak (V) swapped Float (MSW first) 40156 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 24/28...
  • Page 25 (LSW first) 40196 40197 P 100 Power measurement (W/100) in hundredths Signed long (LSW first) 40198 40199 Q 100 Reactive Power measurement (VAR/100) in hundredths Signed long (LSW first) 40200 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 25/28...
  • Page 26 (LSW first) 40246 40247 THD Max 100 Max THD in hundredths Signed long (LSW first) 40248 40249 THD Min 100 Min THD in hundredths Signed Signed long (LSW first) 40250 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 26/28...

  • Page 27: Identification Of The Type Label

    Caution! General hazard point. Read the operating instructions. Attention: Danger to life! Please note 10. Dimensions 35.00 35.00 15.00 15.00 Cat III: 800V Cat II: 1000V Cat IV: 100V 63.00 63.00 SIRAX BT7200 SIRAX BT7250 PM 1001935 000 00 Operating manual SIRAX BT7200 / BT7250 27/28...
