Operator Manual
Manuel de l'opérateur
Manual del operador
Belt Drive, Electric Air Compressors
Actionnement pour courroie, Compresseur d'air électrique
Accionamiento por correa, Compresor de aire électrico
NOTE: These units DO NOT require
a magnetic starter.
REMARQUE : Ces compresseurs ne
nécessitent pas l'installation d'un
démarreur magnétique.
NOTA: Estas unidades no requieren
la instalación de un arrancador
magnético.
Product style and configuration may vary.
Le style et la configuration du produit peuvent varier.
El estilo y la configuración del producto puede variar.
•
Français, p. 13-23
•
Español, p. 24-34
WARNING:
Read and understand all safety precautions in this manual before operating. Failure to comply with instructions in
this manual could result in personal injury, property damage, and/or voiding of your warranty. The manufacturer WILL NOT be liable
for any damage because of failure to follow these instructions.
AVERTISSEMENT:
d'utiliser l'outil. Toute dérogation aux instructions contenues dans ce manuel peut entraîner l'annulation de la garantie, causer des
blessures et/ou des dommages matériels. Le fabricant NE SAURA être tenu responsable de dommages résultant de l'inobservation
de ces instructions.
ADVERTENCIA:
herramienta. El no cumplir con las instrucciones de este manual podría dar como resultado la anulación de su garantía, lesiones
personales y/o daños a la propiedad. El fabricante NO SERA responsable de cualquier daño debido a no acatar estas instrucciones.
Lire et s'assurer de bien comprendre toutes les consignes de sécurité du présent manuel avant
Lea y comprenda todas las precauciones de seguridad contenidas en este manual antes de utilizar esta
200-2824
Revision F
200-2824_Revision F_6/2/20
Advertisement
Chapters
Table of Contents
Related Manuals for Industrial Air ILA5746080
Summary of Contents for Industrial Air ILA5746080

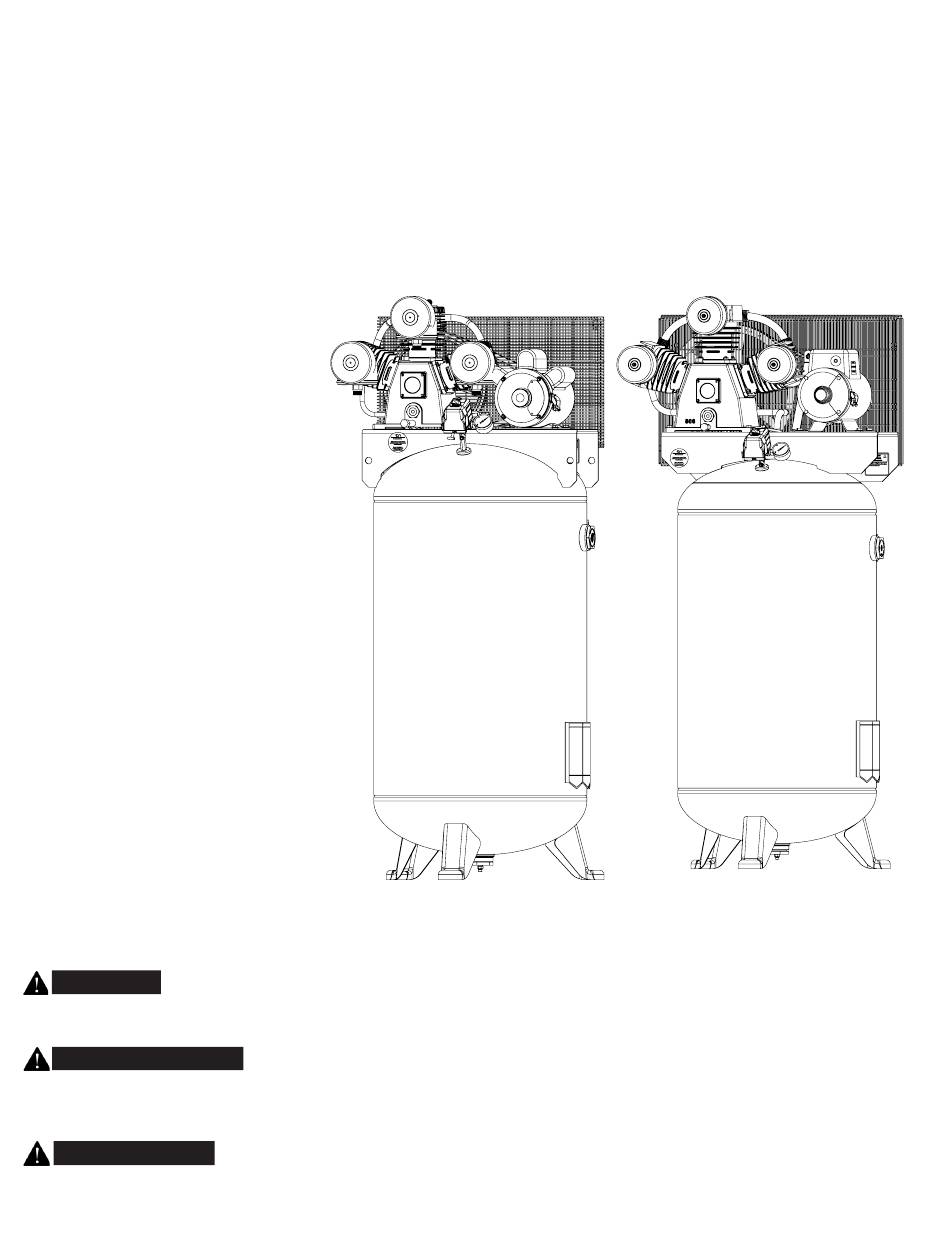

- Page 1 200-2824 Operator Manual Revision F Manuel de l’opérateur Manual del operador Belt Drive, Electric Air Compressors Actionnement pour courroie, Compresseur d’air électrique Accionamiento por correa, Compresor de aire électrico NOTE: These units DO NOT require a magnetic starter. REMARQUE : Ces compresseurs ne nécessitent pas l’installation d’un démarreur magnétique.
-
