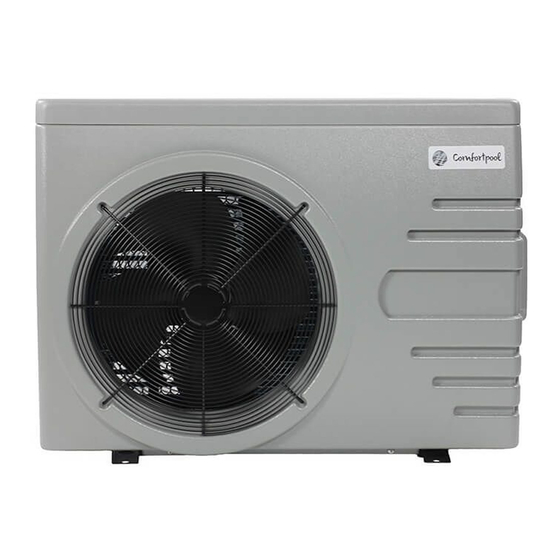

- Page 1 Inverter Pro INVERTER WARMTEPOMP VOOR ZWEMBADEN GEBRUIKS- EN ONDERHOUDSHANDLEIDING INVERTER SWIMMING POOL HEAT PUMP USER AND SERVICE MANUAL...
-
Page 2: Table Of Contents
NL - Inhoud Veiligheid en voorzorgsmaatregelen ....................4 1. Specificaties ..........................5 1.1. Technische gegevens .......................... 5 1.2. Afmetingen ............................6 2. Installatie instructies ........................7 2.1. Aansluiting zwembadwaterslangen ...................... 7 2.2. Aansluiting stroomtoevoer ........................7 2.3. Elektrische bedradingsschema ......................8 2.4. - Page 3 EN - Contents Safety and precautions ........................16 1. Specifications ..........................17 1.1. Technical data ........................... 17 1.2. Dimension ............................18 2. Installation instructions ......................19 2.1. Water pipes connection ........................19 2.2. Connecting power wire ........................19 2.3. Electric wiring diagram ........................20 2.4.
-
Page 4: Veiligheid En Voorzorgsmaatregelen
Bedankt voor uw aanschaf van de Comfortpool Inverter Pro warmtepomp. Lees deze handleiding aandachtig door voor u de warmtepomp start, om schade aan het apparaat en persoonlijk letsel te voorkomen. Veiligheid en voorzorgsmaatregelen Het niet navolgen van de veiligheidsvoorschriften kan elektrische schokken, waterlekkage, brand, beschadiging van de warmtepomp of andere producten, zwaar persoonlijk letsel of de dood tot gevolg hebben. -
Page 5: Specificaties
1. Specificaties 1.1. Technische gegevens Model PRO 6 PRO 8 PRO 9 PRO 13 * Verwarmingscapaciteit bij luchttemp. 28°C, watertemp. 28°C, luchtvochtigheid 80% Verwarmingscapaciteit 12,5 * Verwarmingscapaciteit bij luchttemp. 15°C, watertemp. 26°C, luchtvochtigheid 70% Verwarmingscapaciteit Aanbevolen zwembadgrootte 14 - 28... -
Page 6: Afmetingen
1.2. Afmetingen (mm) MODEL PRO 6 PRO 8 PRO 9 PRO 13 * Bovenstaande gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd. Bovenstaande afbeelding is een specificatie-diagram van de zwembad warmtepomp, en dient enkel ter referentie voor de installatie en lay-out door een technicus. Het product kan bovendien periodiek worden... -
Page 7: Installatie Instructies
2. Installatie instructies 2.1. Aansluiting zwembadwaterslangen * Bovenstaande tekening is alleen ter demonstratie, de lay-out van de leidingen dient enkel ter referentie. 2.2. Aansluiting stroomtoevoer * De warmtepomp moet goed geaard worden. -
Page 8: Elektrische Bedradingsschema
2.3. Elektrische bedradingsschema Opties voor het beveiligen van apparaten en kabelspecificaties: Model PRO 6 PRO 8 PRO 9 PRO 13 Nomimale stroom (A) 11,5 Schakelaar Nominale aardlekstroom (mA) Zekering (A) 11,5 Netkabel (mm 3 x 1,5 3 x 1,5 3 x 2,5... -
Page 9: Elektrische Aansluiting
Het frame moet worden bevestigd met bouten (M10) aan een betonnen fundering of beugels. De betonnen fundering moet solide en verankerd zijn, de beugels moeten sterk genoeg zijn en beschermd zijn tegen roest. Stapel geen spullen rondom de warmtepomp die de luchtstroom in de buurt van de luchtinlaat en - uitlaat blokkeren, en dat er aan de achterkant ook 50 cm vrije ruimte is. -
Page 10: Gebruiksinstructies
3. Gebruiksinstructies Symbol Designation Function AAN / UIT Warmtepomp aan- of uitzetten Modus Selecteer Smart / Silence modus Omhoog / Omlaag Stel gewenste watertemperatuur in Gebruik 1. U kunt de gewenste watertemperatuur instellen van 18 tot 35°C. 2. De aan de rechterkant geeft de inkomende watertemperatuur weer. De aan de linkerkant geeft de ingestelde watertemperatuur door op te drukken. -
Page 11: Testen
Ontdooiing 1. Automatische ontdooiing: wanneer de warmtepomp aan het ontdooien is knippert het lampje. Na het ontdooien zal het stoppen met knipperen. 2. Geforceerde ontdooiing: wanneer de warmtepomp aan het verwarmen is drukt u 5 seconden lang tegelijkertijd in om het ontdooiproces te starten. (Opmerking: de tijd tussen geforceerde ontdooi-intervallen moet minstens 30 minuten bedragen.) 3. -
Page 12: Onderhoud
5. Onderhoud Waarschuwing! Risico op elektrische schok. Haal de warmtepomp van de stroom af voordat u hem schoonmaakt, onderzoekt of repareert. Buiten het zwemseizoen, en in de winter, wanneer de warmtepomp niet gebruikt gaat worden: 1. Sluit de stroomtoevoer af om schade aan het apparaat te voorkomen. 2. -
Page 13: Foutcodes
Opgelet! Als de volgende omstandigheden zich voordoen, stop de warmtepomp dan onmiddellijk en schakel de stroomtoevoer uit en neem vervolgens contact op met de verkoper Onnauwkeurige schakelactie De zekering is vaak gebroken of doorgebrand, of de aardlekschakelaar is gesprongen. 6.2. Foutcodes Foutcode Geen storing... -
Page 14: Verwarmingsprioriteit (Optioneel)
7. Verwarmingsprioriteit (optioneel) - Page 15 Werp het niet weg bij ongesorteerd afval. Haal eventuele verwijderbare batterijen uit de afgedankte apparatuur. © 2018 Comfortpool. Alle rechten voorbehouden. Niets van dit document mag worden vermenigvuldigd of doorgegeven in welke vorm of op welke wijze dan ook, zij het elektronisch, mechanisch, op fotokopie, openomen of op enige andere wijze, zonder de voorafgaande schriftelijke toestemming van Comfortpool.
-
Page 16: Safety And Precautions
Thank you for choosing our Comfortpool Inverter Pro heat pump. Please read this instruction manual carefully before starting the machine, otherwise the machine may be damaged, or cause you unnecessary harm. Safety and precautions Failure to follow the safety instructions may result in electric shock, water leaks, fire, damage to the heat pump or other products, serious injuries or death. -
Page 17: Specifications
1. Specifications 1.1. Technical data Model PRO 6 PRO 8 PRO 9 PRO 13 * Heating capacity at Air 28°C, Water. 28°C, Humidity 80% Heating capacity 12,5 * Heating capacity at Air 15°C, Water 26°C, Humidity 70% Heating capacity Advised pool volume... -
Page 18: Dimension
1.2. Dimension (mm) MODEL PRO 6 PRO 8 PRO 9 PRO 13 * Above data is subject to modification without prior notice. The picture above is the specification diagram of the pool heater, for technician’s installation and layout reference only. The product is subject to adjustment periodically for improvement without further notice. -
Page 19: Installation Instructions
2. Installation instructions 1.1. Water pipes connection * Above drawing is just for demonstration, and the layout of the pipes is only for reference. 1.2. Connecting power wire For power supply: 230V 50 Hz * The swimming pool heater must be earthed well. -
Page 20: Electric Wiring Diagram
1.3. Electric wiring diagram Options for protecting devices and cable specification: Model PRO 6 PRO 8 PRO 9 PRO 13 Rated current (A) 11,5 Breaker Rated residual action current (mA) Fuse (A) 11,5 Power cord (mm 3 x 1,5 3 x 1,5... -
Page 21: Electric Wiring
The frame must be fixed by bolts (M10) to concrete foundation or brackets. The concrete foundation must be solid and fastened; the bracket must be strong enough antirust treated. Please don’t stack substances that will block air flow near inlet or outlet area, and there is no barrier within 50cm behind the main machine, or the efficiency of the heater will be reduced or even stopped. -
Page 22: Operation Instructions
2. Operation instructions Symbol Designation Function Power ON / OFF Press to power on or off the heat pump Mode Press to select Smart / Silence mode Up / Down Press to set desired water temperature Operation 1. You may set the desired water temperature from 18 to 35°C. 2. -
Page 23: Testing
Defrosting 1. Auto defrosting: when the heat pump is defrosting, the light will be blinking. After defrosting, the will stop blinking. 2. Compulsory defrosting: When the heat pump is heating and the compressor is working continuously for 10 minutes, press both simultaneously for 5 seconds to start the compulsory defrosting. -
Page 24: Maintenance
5. Maintenance Warning! Danger of electric shock. Turn off the power supply of the heater before cleaning, examination or repair. In winter, when the heat pump will not be used: 1. Cut off the power supply to prevent any damage to the heat pump. 2. -
Page 25: Failure Codes
Note! If the following conditions happen, please stop the machine immediately and cut off the power supply immediately, then contact your dealer: Inaccurate switch action The fuse is frequently burned or broken, of leakage circuit breaker jumped. 7.1. Failure codes Display No failure No water protection... -
Page 26: Heating Priority (Optional)
7. Heating priority (optional) - Page 27 Do not dispose them in unsorted waste bins. For items containing removable batteries, remove batteries before disposing of the product © 2018 Comfortpool. All rights reserved. No part of this document may be reproduced or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of Comfortpool.
