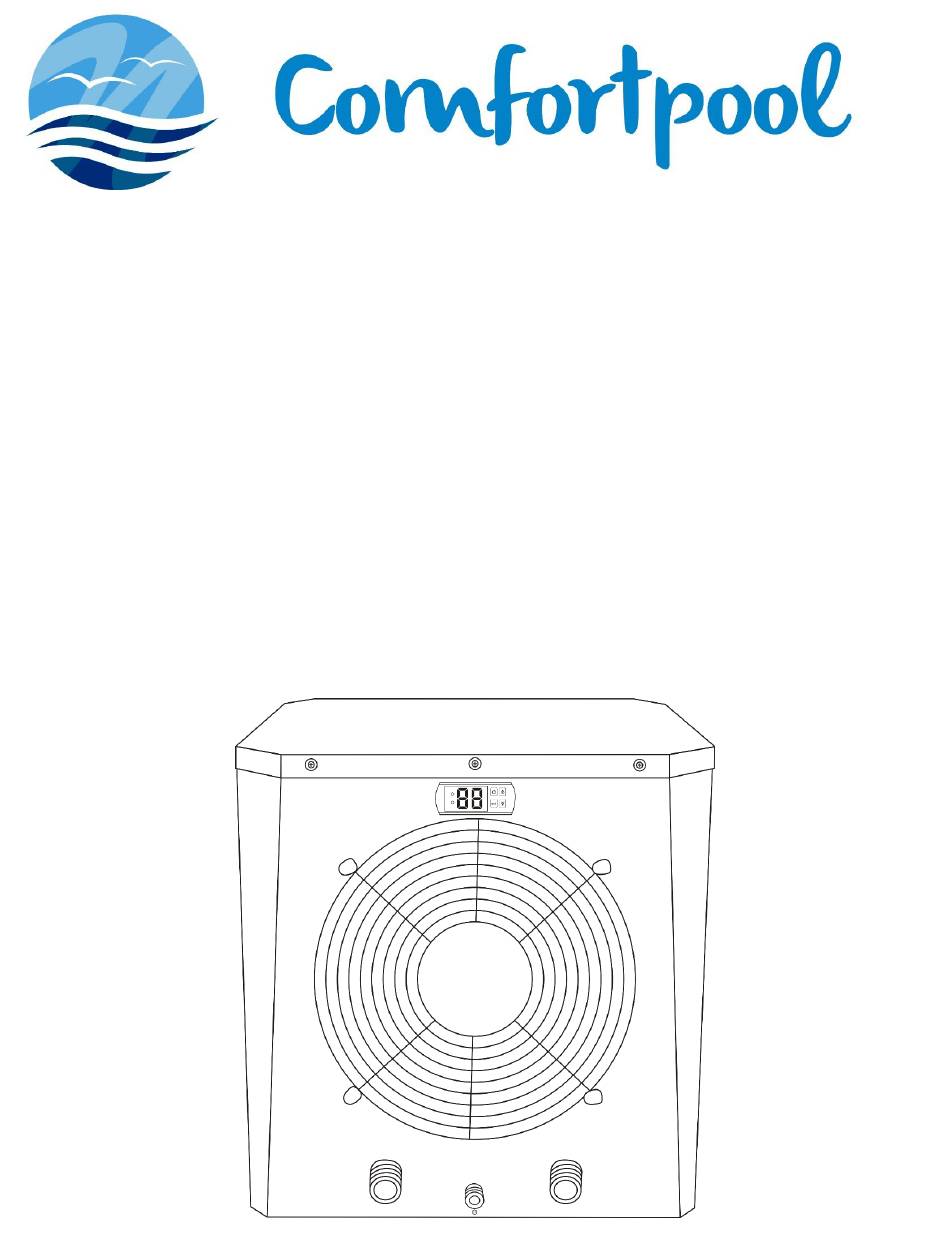

- Page 1 EasyHeat ZWEMBAD WARMTEPOMP GEBRUIKS- EN ONDERHOUDSHANDLEIDING POOL HEAT PUMP USER AND SERVICE MANUAL...
-
Page 2: Table Of Contents
NL - Inhoud Veiligheidsvoorschriften ........................4 1. Specificaties ..........................5 1.1. Technische gegevens .......................... 5 1.2. Afmetingen ............................6 2. Installatie en aansluiting ......................8 2.1. Locatie van de warmtepomp ........................ 8 2.2. Eerste gebruik ............................. 9 2.3. Slangaansluiting ..........................9 2.4. - Page 3 EN - Contents Safety warnings & instructions ....................... 18 1. Specifications ..........................19 1.1. Technical data ........................... 19 1.2. Dimension ............................20 2. Installation and connection ....................... 22 2.1. Heat pump location ........................... 22 2.2. Initial operation ..........................23 2.3. Hose connection ..........................
-
Page 4: Veiligheidsvoorschriften
Veiligheidsvoorschriften OPGELET: Deze handleiding bevat alle nodige informatie over het gebruik en de installatie van uw warmtepomp. De installateur is verantwoordelijk voor de installatie en onderhoud van het product en dient alle instructies van de fabrikant op te volgen en alle verordeningen toe te passen. Bij incorrecte installatie en het niet in acht nemen van de instructies komt de volledige garantie te vervallen. -
Page 5: Specificaties
1. Specificaties De Comfortpool EasyHeat warmtepomp verwarmt uw zwembadwater en houdt het op een constante temperatuur, wanneer de omgevingstemperatuur hoger is dan 11°C. 1.1. Technische gegevens CE Standaard, gas R410A. Model EasyHeat 2 EasyHeat 4 * Verwarmingscapaciteit bij luchttemp. 28°C, watertemp. 28°C, luchtvochtigheid 80%... -
Page 6: Afmetingen
1.2. Afmetingen EasyHeat 2... - Page 7 EasyHeat 4...
-
Page 8: Installatie En Aansluiting
2. Installatie en aansluiting OPGELET! Neem de volgende regels in acht bij het installeren van de warmtepomp: Elke toevoeging van chemicaliën moet plaatsvinden in de leidingen stroomafwaarts van de warmtepomp (voorbij de wateruitlaat van de warmtepomp). Houd de warmtepomp altijd rechtop. Als het apparaat scheef of op zijn kant is gehouden, wacht dan minstens 24 uur voordat u de warmtepomp start. -
Page 9: Eerste Gebruik
2.2. Eerste gebruik Om het water in het zwembad (of de jacuzzi) te verwarmen moet de filterpomp draaien om ervoor te zorgen dat het water door de warmtepomp circuleert. De warmtepomp start niet zolang het water niet circuleert. 2.3. Slangaansluiting De twee zwembadslangen en twee slangklemmen zijn meegeleverd met de warmtepomp. -
Page 10: Condensatie
OPGELET! Zorg dat de stekker stevig Trek nooit de stekker uit het Gebruik nooit beschadigde vastzit. stopcontact tijdens gebruik. of niet-gespecificeerde Als de stekker niet goed vastzit Dit kan een elektrische schok of elektrische bedrading. kan dit een elektrische schok, brand als gevolg van Dit kan een elektrische schok oververhitting of brand... -
Page 11: Elektrische Bedrading
3. Elektrische bedrading 3.1. EasyHeat 2 3.2. EasyHeat 4... -
Page 12: Gebruik Van Besturingsdisplay
1. Deze elektrische bedradingsdiagram is alleen voor uw referentie. 2. De warmtepomp moet correct worden aangesloten op een geaard stopcontact. Hoewel de warmtewisselaar in de warmtepomp elektrisch geïsoleerd is van de rest van de rest van het apparaat is aarding van de warmtepomp nog steeds vereist om u te beschermen tegen kortsluiting in het apparaat. Ontkoppelen –... -
Page 13: Parameters Controleren
4.4. Parameters controleren Druk op om de parameters te controleren, druk op om de code d0 of d1 te kiezen, druk nogmaals op om de gekozen waarde weer te geven. Druk als laatste op om deze instelling te verlaten. Code Parameter Omgevingstemperatuur Inkomende watertemperatuur... -
Page 14: Andere Storingen (Zonder Weergave Op Led Display)
5.2. Andere storingen (zonder weergave op LED display) Storing Observatie Reden Oplossing LED display geeft Geen stroomtoevoer Controleer aansluiting van de niets weer. stroomkabel en Warmtepomp werkt stroomonderbreker niet Leddisplay geeft 1. Watertemperatuur heeft 1. Controleer de instelling van de actuele ingestelde waarde watertemperatuur... -
Page 15: Onderdelendiagram
6. Onderdelendiagram 6.1. EasyHeat 2 No. Onderdeel No. Onderdeel 1 Bovenplaat 14 Gasfilterleiding 2 Pilaar 15 Capillairen 3 Omgevingstemperatuur sensor 16 Titanium warmtewisselaar 4 Gas filterleiding 17 Inkomende watertemperatuur sensor 5 Klem 18 Bodemplaat 6 Bovenplaat ventilatormotor 19 Compressor 7 Compressor condensator 20 Gas verzamelleiding 8 Besturingsdisplay 21 Gas retourleiding... - Page 16 6.2. EasyHeat 4 Onderdeel Onderdeel Bovenplaat Titanium warmtewisselaar Besturingsdoos KIem Omgevingstemperatuur sensor Bodemplaat Ventilatormotor condensator Compressor Besturingsdisplay Inkomende watertemperatuur sensor Klem Gas verzamelleiding Compressor condensator Gas retourleiding Capillairen Gas filterleiding Gas filterleiding Aanzuigventiel Luchtrooster Lage drukschakelaar Ventilatorblad Pilaar Netsnoer bevestiging Verdamper Ventilatormotor Gas uitlaat...
-
Page 17: Onderhoud
Werp het niet weg bij ongesorteerd afval. Haal eventuele verwijderbare batterijen uit de afgedankte apparatuur. © 2018 Comfortpool. Alle rechten voorbehouden. Niets van dit document mag worden vermenigvuldigd of doorgegeven in welke vorm of op welke wijze dan ook, zij het elektronisch, mechanisch, op fotokopie, openomen... -
Page 18: Safety Warnings & Instructions
Safety warnings & instructions ATTENTION: This manual includes all the necessary information for the use and installation of your heat pump. The installer is responsible for the installation of the product and should follow all the instructions of the manufacturer and the applicable regulations. Incorrect installation and non-compliance with the instructions in this manual will void the entire warranty. -
Page 19: Specifications
1. Specifications The Comfortpool EasyHeat heat pump will heat your pool water and keep it at a constant temperature, when the air ambient temperature is above 11°C. 1.1. Technical data CE Standard, gas R410A. Model EasyHeat 2 EasyHeat 4 * Heating Capacity at Air 28°C, Water 28°C, Humidity 80%... -
Page 20: Dimension
1.2. Dimension EasyHeat 2... - Page 21 EasyHeat 4...
-
Page 22: Installation And Connection
2. Installation and connection Attention! Please observe the following rules when installing the heat pump: Any addition of chemicals must take place in the piping located downstream from the heat pump. Always hold the heat pump upright. If the unit has been held at an angle, wait at least 24 hours before starting the heat pump. -
Page 23: Initial Operation
4.2. Initial operation In order to heat the water in the pool (or hot tub), the filter pump must be running to cause the water to circulate through the heat pump. The heat pump will not start up if the water is not circulating. -
Page 24: Condensation
Attention! Ensure the power plug is Never pull out the power plug Never use damaged electric secure. during operation. wires or unspecified If the plug is not secure, it may Otherwise, it may cause an electric wires. cause an electric shock, over- electric shock or a fire due to Otherwise it may cause an heating or fire... -
Page 25: Electrical Wiring
3. Electrical wiring 5.1. EasyHeat 2 5.2. EasyHeat 4... -
Page 26: Display Controller Operation
1. Above electrical wiring diagram only for your reference, please subject machine posted the wiring diagram. 2. The swimming pool heat pump must be connected ground wire well, although the unit heat exchanger is electrically isolated from the rest of the unit. Grounding the unit is still required to protect you against short circuits inside the unit. -
Page 27: Checking The Parameters
4.4. Checking the parameters Press to check the parameters, press to choose the code d0 or d1, press again and it will show the measured value. Lastly, press to exit. Code Parameter Ambient temperature Water in temperature Attention! It is not possible for end-users to set the parameter data. 5. -
Page 28: Other Malfunctions (No Error Code On Led Display)
5.2. Other malfunctions (no error code on LED display) Malfunction Observation Reason Solution LED wire controller Check if cable and circuit No power supply. no display. breaker are connected. Heat pump is 1. Water temperature is not running reaching the setting 1. -
Page 29: Parts Diagram
6. Parts diagram 6.1. EasyHeat 2 No. Spare parts No. Spare parts 1 Top cover 14 Gas filter pipe 2 Pillar 15 Capillaries 3 Ambient temperature sensor 16 Titanium heat exchanger 4 Gas filter pipe 17 Water inlet temperature sensor 5 Clip 18 Base 6 Fan motor top plate... - Page 30 6.2. EasyHeat 4 No. Spare parts No. Spare parts Top cover Titanium heat exchanger Controller box Clip Ambient temperature sensor Base Fan motor capacitance Compressor Controller Water inlet temperature sensor Clip Gas collecting pipe Compressor capacitance Gas return pipe Capillaries Gas filter pipe Gas filter pipe Suction valve...
-
Page 31: Maintenance
Do not dispose them in unsorted waste bins. For items containing removable batteries, remove batteries before disposing of the product © 2018 Comfortpool. All rights reserved. No part of this document may be reproduced or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission...
