Summary of Contents for Infiniton DIW-6115B3

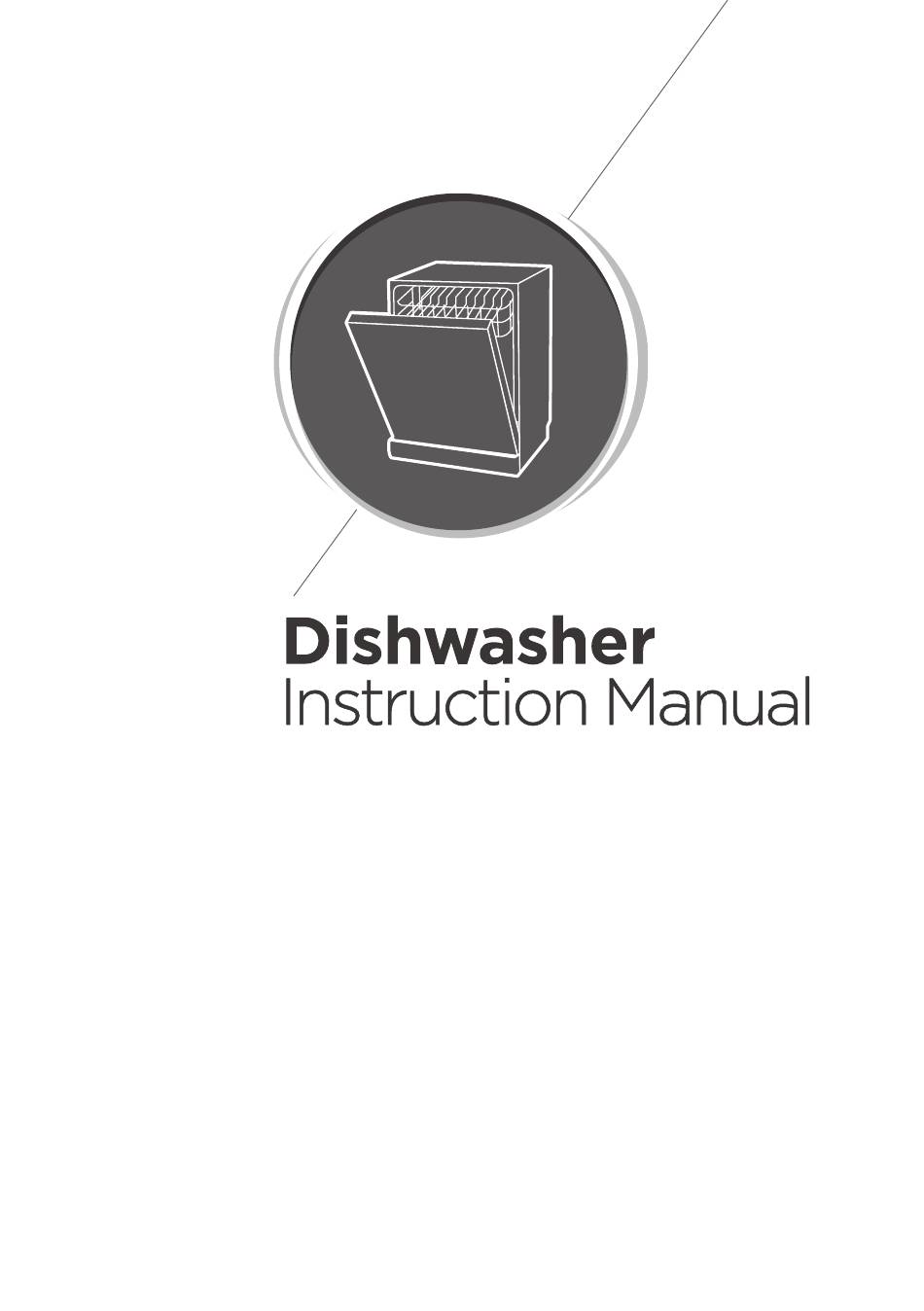

- Page 1 PART Ⅰ: Generic Version DIW - 6115B3 DIW 6225A3 Please read this manual carefully before using the dishwasher Keep this manual for future reference.
-
Page 2: Table Of Contents
CONTENIDO INFORMACIÓN DE SEGURIDAD DESCRIPCIÓN DEL PRODUCTO USANDO SU LAVAVAJILLAS Cargar la sal en el descalcificador Consejos MANTENIMIENTO Y LIMPIEZA Cuidados externos Cuidados internos Cuidado del lavavajillas INSTRUCCIONES DE INSTALACIÓN Conexión eléctrica Abastecimiento de agua y drenaje Conexión de las mangueras de drenaje Coloque el dispositivo Instalación libre Instalación incorporada (para el modelo de... -
Page 3: Información De Seguridad
INFORMACIÓN DE SEGURIDAD ADVERTENCIA Cuando use su lavavajillas, siga las precauciones que se detallan a continuación: Este dispositivo está destinado a ser utilizado en aplicaciones domésticas y similares, tales como: - áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;... - Page 4 ¡El material de embalaje podría ser peligroso para los niños! Este aparato es solo para uso doméstico en interiores. Para protegerse contra el riesgo de descarga eléctrica, no sumerja la unidad, el cable o el enchufe en agua u otro líquido. Desconecte antes de limpiar y realizar tareas de mantenimiento en el aparato.
- Page 5 No modifique el enchufe provisto con el aparato; Si no encaja en la toma de corriente. Haga que un electricista calificado instale una toma de corriente adecuada. No abuse, ni se siente, ni se pare sobre la puerta o la rejilla del lavavajillas. No opere su lavavajillas a menos que todos los paneles estén colocados correctamente.
- Page 6 No lave artículos de plástico a menos que estén marcados como "aptos para lavavajillas" o su equivalente. Para artículos de plástico no marcados, verifique las recomendaciones del fabricante. Use solo detergentes y agentes de enjuague recomendados para su uso en un lavavajillas. Nunca use jabón, detergente para la ropa o detergente para el lavado de manos en su lavavajillas.
- Page 7 Eliminación de residuos Para desechar el paquete y el electrodoméstico por favor vaya a un centro de reciclaje. Por lo tanto, corte el cable de alimentación y hacer que el dispositivo de cierre de la puerta quede inutilizable. Los envases de cartón se fabrican con papel reciclado y deben desecharse en la recolección de papel usado para reciclar.
-
Page 8: Descripción Del Producto
DESCRIPCIÓN DEL PRODUCTO IMPORTANTE: Para obtener el mejor rendimiento de su lavavajillas, lea todas las instrucciones de funcionamiento antes de usarlo por primera vez. Brazo de pulverizador superior Tubería interna Brazo de pulverización inferior Contenedor de Conjunto de filtro Dispensador la tercera bandeja zona para copas Brazo de pulverización superior... -
Page 9: Usando Su Lavavajillas
USANDO SU LAVAVAJILLAS Antes de usar su lavavajillas: Dentro Fuera 1. Configure el descalcificador de agua 2. Cargue la sal en el descalcificador 3. Cargue la canasta 4. Llene el dispensador Consulte la sección 1 "Descalcificador de agua" de la PARTE 1. Consulte la sección 1 "Descalcificador de agua"... - Page 10 Siga los pasos a continuación para agregar sal lavavajillas: 1. Retire la cesta inferior y desatornille la tapa del depósito. 2. Coloque el extremo del embudo (suministrado) en el orificio y vierta aproximadamente 1,5 kg de sal de lavavajillas. 3. Llene el contenedor de sal hasta su límite máximo con agua. Es normal que salga una pequeña cantidad de agua del contenedor de sal.
-
Page 11: Consejos
Consejos Ajustar la bandeja superior Tipo 1: La altura de la canasta superior se puede ajustar fácilmente para acomodar platos más altos en la canasta superior o inferior. Para ajustar la altura del estante superior, siga estos pasos: Posición baja Retire la canasta superior. - Page 12 Deslizar la tercera bandeja La tercera bandeja puede deslizarse hacia la derecha o hacia la izquierda a voluntad . Plegando los estantes de las tazas Para dejar espacio para los artículos más altos, suba la rejilla de la taza hacia arriba.
-
Page 13: Cuidados Internos
LIMPIEZA Y MANTENIMIENTO Cuidados externos La puerta y el sello de la puerta Limpie los sellos de la puerta regularmente con un paño suave y húmedo para eliminar los depósitos de alimentos.Cuando se carga el lavavajillas, los residuos de comida y bebida pueden gotear en los lados de la puerta del lavavajillas. Estas superficies están fuera del gabinete de lavado y no se accede por el agua desde los brazos de rociado. - Page 14 Filtro grueso Filtro principal Filtro fino Abrir Sostenga el filtro grueso y gírelo El filtro fino se puede sacar de la parte inferior del conjunto del filtro. El en sentido antihorario para desbloquear el filtro. Levante el filtro grueso se puede separar del filtro principal apretando suavemente filtro hacia arriba y fuera del lavavajillas.
- Page 15 Brazos pulverizadores Es necesario limpiar los brazos de rociado regularmente para productos químicos de agua dura que obstruirán los chorros y los cojinetes del brazo rociador. Para limpiar los brazos rociadores, siga las instrucciones a continuación: Para quitar el brazo rociador Para quitar el brazo rociador superior, inferior, saque el brazo rociador sostenga la tuerca en el centro de la...
- Page 16 Cuidados para el lavavajillas Precaución de helada tome medidas de protección contra heladas en el lavavajillas en invierno. Todos los ciclos posteriores al lavado operan de la siguiente manera: 1. Corte la corriente eléctrica al lavavajillas en la fuente de suministro. 2.
-
Page 17: Instrucciones De Instalación
INSTRUCCIONES DE INSTALACIÓN ADVERTENCIA Peligro de Choque Eléctrico Desconecte la energía eléctrica antes de instalar el lavavajillas. De lo contrario, podría producirse la muerte o una descarga eléctrica. Atención La instalación de las tuberías y equipos eléctricos debe ser realizada por profesionales. Acerca de la conexión de alimentación ADVERTENCIA Por seguridad personal:... -
Page 18: Abastecimiento De Agua Y Drenaje
Abastecimiento de agua y drenaje Conexión de agua fría Conecte la manguera de suministro de agua fría a un conector roscado de 3/4 (pulgadas) y asegúrese de que esté bien sujeta en su lugar. Si las tuberías de agua son nuevas o no se han utilizado durante un período prolongado de tiempo, deje correr el manguera de... -
Page 19: Conexión De Las Mangueras De Drenaje
Conexión de las mangueras de drenaje Inserta la manguera de drenaje en un tubo de drenaje con un diámetro mínimo de 4 cm o déjalo entrar al fregadero, asegurándote de evitar doblarlo o engarzarlo. La altura del tubo de drenaje debe ser inferior a 1000 mm. El extremo libre de la manguera no debe sumergirse en agua para evitar el retroceso del mismo. -
Page 20: Coloque El Dispositivo
Coloque el dispositivo Coloque el aparato en la ubicación deseada. La parte posterior debe descansar contra la pared detrás de ella y los lados, a lo largo de los gabinetes o paredes adyacentes. El lavavajillas está equipado con un suministro de agua y mangueras de drenaje que se pueden colocar a la derecha o a la izquierda para facilitar la instalación. -
Page 21: Instalación Incorporada
Debajo del trabajo existente arriba (cuando se ajusta debajo de un tablero de trabajo) En la mayoría de las cocinas modernas instaladas, solo hay una sola encimera debajo de la cual se instalan armarios y electrodomésticos. En este caso, quite la parte superior de trabajo del lavavajillas desenroscando los tornillos debajo del borde posterior de la parte superior (a). - Page 22 2. Si el lavavajillas está atascado en la esquina del gabinete, debe haber algo de espacio cuando se abra la puerta. Lavavajillas Gabinete puerta del lavavajillas of 50mm NOTA: Dependiendo de dónde se encuentre su toma de corriente, es posible que tenga que hacer un agujero en el lado opuesto del armario.
- Page 23 Modelo totalmente integrado Instale el gancho en el panel de madera estético y coloque el gancho en la ranura de la puerta exterior del lavavajillas (vea la figura A). Después de colocar el panel, fije el panel a la puerta exterior mediante tornillos y pernos (consulte la figura B).
- Page 24 Paso 4. Pasos de instalación del lavaplatos Consulte los pasos de instalación especificados en la instalación. 1. Fije la banda de condensación debajo de la superficie de trabajo del armario. Asegúrese de que la banda de condensación esté alineada con el borde de la superficie de trabajo.
- Page 25 Paso 5. Nivelación del lavavajillas El lavaplatos debe estar nivelado para el correcto funcionamiento del estante para platos y el rendimiento del lavado. Coloque un nivel de burbuja en la puerta y en el riel dentro de la bañera como se muestra para verificar que el lavavajillas esté...
-
Page 26: Consejos Para Solucionar Problemas
CONSEJOS PARA SOLUCIONAR PROBLEMAS Antes de llamar al servicio técnico Revisar los cuadros en las páginas siguientes puede evitarle llamar para obtener servicio. Problema Causa posible Qué hacer? Reemplace el fusible o reinicie el El lavavajillas no Fusible quemado, o disyuntor. - Page 27 Problema Causa posible Qué hacer? Ayuda de enjuague Limpie siempre los derrames de derramada. abrillantador inmediatamente. Interior manchado Asegúrese de que el detergente no Se puede haber usado detergente tenga colorante. con colorante. Para limpiar el interior, use una Película blanca en Minerales de agua esponja húmeda con detergente para la superficie interior...
- Page 28 Problema Causa posible Qué hacer? No se dispensó Use más detergente o Los platos no suficiente detergente. cambie su detergente. están limpios Los artículos están Reorganice los elementos para que bloqueando el la pulverización pueda girar movimiento de los libremente. brazos rociadores.
- Page 29 Problema Posible causa Qué hacer? El programa Con un programa corto, la equivocado ha sido temperatura de lavado es menor, Los platos no seleccionado. disminuyendo el rendimiento de están limpios limpieza. Elija un programa con un largo tiempo de lavado. Uso de cubiertos El drenaje de agua es más difícil con con un...
- Page 30 LOADING THE BASKETS ACCORDING TO 1. Cesta superior: Item Number Tazas de café Platos Vasos Cuencos Bandeja del horno Ollas 2. Cesta inferior: Number Item Platos de postre 11 11 Platos Platos hondos Fuente Platos de postres de melamina Cuencas de melamina 12 7 7 Cuencas de cristal Cuencos de postre...
- Page 31 la tercera bandeja Cesta para cubiertos Número Artículo Cucharas de sopa Tenedores Cuchillos Cucharillas de 4 4 4 café Cucharillas de La información para la prueba de compatibilidad postre cumple con la norma EN 0 6 436 Cucharas de Capacidad: 14 ajustes de colocación servir Posición de la cesta superior: posición inferior Tenedores de...
- Page 32 PART Ⅱ: Special Version DIW - 6115B3 DIW 6225A3 Please read this manual carefully before using the dishwasher and Keep this manual for future reference.
- Page 33 CONTENIDO USANDO SU LAVAVAJILLAS Panel de control Suavizador de agua Preparar y cargar platos Funció n del agente de enjuague y detergente Llenar el depó sito de ayuda de enjuague Llenar el dispensador de detergente PROGRAMACIÓ N DEL LAVAVAJILLAS Tabla de ciclos de lavado Comenzar un ciclo de lavado Cambiar el programa a mitad del ciclo ¿Olvidaste agregar un plato?
- Page 34 GUÍA RÁPIDA DE USUARIO Lea el contenido correspondiente en el manual de instrucciones para conocer el método operativo detallado. Instale el lavavajillas (Por favor, consulte la sección 5 "INSTRUCCIONES DE INSTALACIÓN" de la PARTE Ⅰ: Versión genérica). Dentro Fuera Cargue las cestas Eliminar el residuo más grande en los cubiertos Llenar el dispensador...
-
Page 35: Usando Su Lavavajillas
USANDO SU LAVAVAJILLAS Panel de control Operation (Button) Presione este botón para encender su lavavajillas, la pantalla se Encender ilumina. Seleccione el programa de lavado apropiado, el indicador del programa seleccionado se encenderá. programa Iintensivo. Los artículos muy sucios incluyen ollas y sartenes. Con comida seca. - Page 36 programa 90 Min Para cargas normalmente sucias que necesitan lavado rápido Rápido Un lavado más corto para cargas ligeramente sucias que no necesitan secado. Si no ha llenado el lavavajillas, puede usar solo la cesta superior Half-load o la inferior para ahorrar energía. Pulse el botón de Media carga para cambiar entre la cesta superior y la cesta inferior.
-
Page 37: Suavizador De Agua
Suavizador de agua El ablandador de agua debe configurarse manualmente, utilizando el dial de dureza del agua. El ablandador de agua está diseñado para eliminar minerales y sales del agua, lo que tendría un efecto perjudicial o adverso en la operación del artefacto. Cuantos más minerales hay, más dura es tu agua. -
Page 38: Preparar Y Cargar Platos
Verifique la sección 3 "Cómo cargar la sal en el suavizante" Consulte la sección 3 "Cómo Ⅰ: Ⅰ: Versión genérica, si su cargar la sal en el suavizante" de la PARTE de la PARTE lavavajillas no tiene sal. Versión genérica, si su lavavajillas no tiene sal. NOTA: Si su modelo no tiene ningún ablandador de agua, puede omitir esta sección. - Page 39 Recomendaciones para cargar el lavavajillas Raspe cualquier cantidad grande de comida sobrante. Ablande los restos de comida quemada en sartenes. No es necesario enjuagar los platos con agua corriente. Para un mejor rendimiento del lavavajillas, siga estas pautas de carga. (Las características y la apariencia de cestas y canastas de cubertería pueden variar de su modelo).
- Page 40 Cargando la cesta superior La canasta superior está diseñada para sostenerse más delicada y vajilla ligera como vasos, café y tazas de té y platillos, así como platos, cuencos pequeños y poco profundos sartenes (siempre que no estén demasiado sucios). Posiciona el platos y utensilios de cocina para que no se muevan por el rocío de agua.
-
Page 41: Función Del Agente De Enjuague Y Detergente
Función del agente de enjuague y detergente El abrillantador se libera durante el enjuague final para evitar que el agua forme gotas en sus platos, lo que puede dejar manchas y rayas. También mejora el secado al permitir que el agua salga de los platos. Su lavavajillas está diseñado para usar auxiliares de enjuague líquidos. -
Page 42: Llenar El Depósito De Ayuda De Enjuague
Llenar el depósito de ayuda de enjuague Quite la tapa del depósito de enjuague levantando la tapa. Vierta el abrillantador en el dosificador, teniendo cuidado de no llenarlo en exceso. Cierre la tapa Ajuste del depósito de abrillantador Para lograr un mejor rendimiento de secado con abrillantador limitado, el lavavajillas está diseñado para ajustar el consumo por parte del usuario. -
Page 43: Llenar El Dispensador De Detergente
Llenar el dispensador de detergente Deslizándolo hacia la derecha Presione Agregue detergente en la cavidad más grande (A) para el ciclo de lavado principal. Para un mejor resultado de limpieza, especialmente si tiene artículos muy sucios, vierta una pequeña cantidad de detergente en la puerta. -
Page 44: Programación Del Lavavajillas
PROGRAMACIÓN DEL LAVAVAJILLAS Tabla de ciclos de lavado La tabla a continuación muestra qué programas son mejores para los niveles de residuos de alimentos en ellos y la cantidad de detergente que se necesita. También muestra información diversa sobre los programas. )Medios: debe llenar el enjuague en el dispensador de enjuague. -
Page 45: Comenzar Un Ciclo De Lavado
NOTA: EN 60436: Este programa es el ciclo de prueba. La información para la prueba de comparabilidad de acuerdo con EN 60436 Comenzar un ciclo de lavado 1. Saque la cesta inferior y superior, cargue los platos y empújelos hacia atrás. Se recomienda cargar primero la cesta inferior, luego la superior. -
Page 46: Olvidaste Agregar Un Plato
¿Olvidaste agregar un plato? Se puede agregar un plato olvidado en cualquier momento antes de que se abra el dispensador de detergente. Si este es el caso, siga las instrucciones a continuación: 1. Presione el botón de Inicio / Pausa para pausar el lavado. 2. -
Page 47: Códigos De Error
CÓDIGOS DE ERROR Si hay un mal funcionamiento, el lavavajillas mostrará códigos de error para identificarlos: Códigos Significado Posibles causas Los grifos no se abren, la entrada de Mayor tiempo de entrada. agua está restringida o la presión del agua es demasiado baja. No alcanzando la Mal funcionamiento del elemento calefactor. -
Page 48: Información Técnica
INFORMACIÓN TÉCNICA Alto (H) 845mm Ancho (W) 598mm (con la puerta cerrada) Profundidad (D1) 600mm 1175mm (con la puerta abierta 90°) Profundidad (D2) - Page 49 (EN60436) Proveedor: INFINITON Modelo: DIW-6115B3 DIW-6225A3 Ficha de producto: Parametro Valor Parameter Value alto 84 5 Capacidad nominal (a) (ps) dimensiones en cm ancho 59 8 profundo 60 0 EEI ( ) 55 9 , clase de eficiencia energética E ( ) Índice de rendimiento de limpieza (a)
- Page 50 PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO INFINITON Estimados clientes, para solicitar la asistencia técnica o reparación de su producto Infiniton, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana: https://www.infiniton.es/asistencia-tecnica/ •...
- Page 51 PART Ⅰ: Generic Version DIW - 6115B3 DIW 6225A3 Please read this manual carefully before using the dishwasher Keep this manual for future reference.
- Page 52 CONTENTS SAFETY INFORMATION PRODUCT OVERVIEW USING YOUR DISHWASHER Loading The Salt Into The Softener Basket Used Tips MAINTENANCE AND CLEANING External Care Internal Care Caring For The Dishwasher INSTALLATION INSTRUCTION About Power Connection Water Supply And Drain Connection Of Drain Hoses Position The Appliance Free Standing Installation Built-In Installation(for the integrated model)
-
Page 53: Safety Information
SAFETY INFORMATION WARNING When using your dishwasher, follow the precautions listed below: Installation and repair can only be carried out by a qualified technician This appliance is intended to be used in household and similar applications such as: staff kitchen areas in shops, offices and other working environments;... - Page 54 mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. (For IEC60335-1 ) Packaging material could be dangerous for children! This appliance is for indoor household use only. To protect against the risk of electrical shock, do not immerse the unit, cord or plug in water or other liquid.
- Page 55 Do not modify the plug provided with the appliance; If it does not fit the outlet. Have a proper outlet installed by a qualified electrician. Do not abuse, sit on, or stand on the door or dish rack of the dishwasher. Do not operate your dishwasher unless all enclosure panels are properly in place.
- Page 56 Do not wash plastic items unless they are marked “dishwasher safe” or the equivalent. For unmarked plastic items not so marked, check the manufacturer's recommendations. Use only detergent and rinse agents recommended for use in an automatic dishwasher. Never use soap, laundry detergent, or hand washing detergent in your dishwasher.
- Page 57 Disposal For disposing of package and the appliance please go to a recycling center. Therefore cut off the power supply cable and make the door closing device unusable. Cardboard packaging is manufactured from recycled paper and should be disposed in the waste paper collection for recycling.
-
Page 58: Product Overview
PRODUCT OVERVIEW IMPORTANT: To get the best performance from your dishwasher, read all operating instructions before using it for the first time. Top spray arm Inner pipe Lower spray arm Salt container Filter assembly Dispenser Upper spray arm Cutlery rack Cup rack Cutlery basket Upper basket... -
Page 59: Using Your Dishwasher
USING YOUR DISHWASHER Before using your dishwasher : Inside Outside 1. Set the water softener 2. Loading the salt Into the softener 3. Loading the basket 4. Fill the dispenser Please check the section 1 “Water Softener” of PART Ⅱ: Special Version, Please check the section 1 “Water Softener”... - Page 60 Please follow the steps below for adding dishwasher salt: 1. Remove the lower basket and unscrew the reservoir cap. 2. Place the end of the funnel (if supplied) into the hole and pour in about 1.5kg of dishwasher salt. 3. Fill the salt container to its maximum limit with water, It is normal for a small amount of water to come out of the salt container.
-
Page 61: Basket Used Tips
Basket Used Tips Adjusting the upper basket The height of the upper basket can be easily adjusted to accommodate taller dishes in either the upper or lower basket. Type 1: lower position Remove the upper basket. Pull out the upper basket. upper position Re-attach the upper basket to upper Push in the upper basket. - Page 62 cutlery rack Sliding The cutlery rack can slide to the right or left at will. Folding back the cup shelves To make room for taller items in the upper basket, raise the cup rack upwards. You can then lean the tall glasses against it. You can also remove it when it is not required for use.
-
Page 63: Maintenance And Cleaning
MAINTENANCE AND CLEANING External Care The door and the door seal Clean the door seals regularly with a soft damp cloth to remove food deposits. When the dishwasher is being loaded, food and drink residues may drip onto the sides of the dishwasher door. These surfaces are outside the wash cabinet and are not accessed by water from the spray arms. - Page 64 Coarse filter Coarse filter Main filter Main filter Fine filter Open Open Hold the coarse filter and rotate it The fine filter can be pulled off the anticlockwise to unlock the filter. bottom of the filter assembly. Lift the filter upwards and out of The coarse filter can be detached the dishwasher.
- Page 65 Spray arms It is necessary to clean the spray arms regularly for hard water chemicals will clog the spray arm jets and bearings. To clean the spray arms, follow the instructions below: To remove the upper spray arm, To remove the lower spray arm, pull hold the nut in the center still and out the spray arm upward.
-
Page 66: Caring For The Dishwasher
Caring For The Dishwasher Frost precaution Please take frost protection measures on the dishwasher in winter. Every time after washing cycles, please operate as follows: 1. Cut off the electrical power to the dishwasher at the supply source. 2. Turn off the water supply and disconnect the water inlet pipe from the water valve. 3. -
Page 67: Installation Instruction
INSTALLATION INSTRUCTION WARNING Electrical Shock Hazard Disconnect electrical power before installing dishwasher. Failure to do so could result in death or electrical shock. Attention The installation of the pipes and electrical equipments should be done by professionals. About Power Connection WARNING For personal safety: Do not use an extension cord or an adapter... -
Page 68: Water Supply And Drain
Water Supply And Drain Cold water connection Connect the cold water supply hose to a threaded 3/4(inch) connector and make sure that it is fastened tightly in place. If the water pipes are new or have not been used for an extended period of time, let the water run to make sure ordinary supply hose that the water is clear. -
Page 69: Connection Of Drain Hoses
Connection Of Drain Hoses Insert the drain hose into a drain pipe with a minimum diameter of 4 cm, or let it run into the sink, making sure to avoid bending or crimping it. The height of drain pipe must be less than 1000mm. The free end of the hose must not be immersed in water to avoid the back flow of it. -
Page 70: Position The Appliance
Position The Appliance Position the appliance in the desired location. The back should rest against the wall behind it, and the sides, along the adjacent cabinets or walls. The dishwasher is equipped with water supply and drain hoses that can be positioned either to the right or the left sides to facilitate proper installation. -
Page 71: Built-In Installation(For The Integrated Model)
Underneath existing work top (When fitting beneath a work top) In most modern fitted kitchens there is only one single work top under which cabinets and electrical appliances are fitted. In this case remove the work top of the dishwasher by unscrewing the screws under the rear edge of the top (a). - Page 72 2. If dishwasher is in stalled at the corner of the cabinet, there should be some space when the door is opened. Dishwasher Cabinet Door of dishwasher Minimum space of 50mm NOTE: Depending on where your electrical outlet is, you may need to cut a hole in the opposite cabinet side.
- Page 73 model Full-integrated Install the hook on the aesthetic wooden panel and put the hook into the slot of the outer door of dishwasher (see figure A). After positioning of the panel , fix the panel onto the outer door by screws and bolts (See figure B). 1.Take away the four short screws 2.Pin up the four long screws Step 3.
- Page 74 Step 4. Dishwasher installation steps Please refer to the specified installation steps in the installation Please refer to the specified installation steps in the installation drawings. drawings. 1. Affix the condensation strip under the work surface of cabinet. Please ensure the condensation strip is flush with edge of work surface.
- Page 75 Step 5. Levelling the dishwasher Dishwasher must be level for proper dish rack operation and wash performance. Place a spirit level on door and rack track inside the tub as shown to check that the dishwasher is level. Level the dishwasher by adjusting the three levelling legs individually. When level the dishwasher, please pay attention not to let the dishwasher tip over.
-
Page 76: Troubleshooting Tips
TROUBLESHOOTING TIPS Before Calling For Service Reviewing the charts on the following pages may save you from calling for service. Problem Possible Causes What To Do Dishwasher doesn't Fuse blown, or the Replace fuse or reset circuit breaker. start circuit break tripped. Remove any other appliances sharing the same circuit with the dishwasher. - Page 77 Problem Possible Causes What To Do Spilled rinse-aid. Always wipe up rinse-aid spills immediately. Stained tub interior Detergent with Make sure that the detergent has no colourant may colourant. have been used. White film on Hard water minerals. To clean the interior, use a damp inside surface sponge with dishwasher detergent and wear rubber gloves.
- Page 78 Problem Possible Causes What To Do The dishes Not enough detergent Use more detergent, or change are not clean. was dispensed. your detergent. Items are blocking Rearrange the items so that the spray the movement of can rotate freely. the spray arms. The filter combination Clean and/or fit the filter correctly.
- Page 79 Problem Possible Causes What To Do The dishes aren't Wrong program has With a short program, the drying been selected. washing temperature is lower, decreasing cleaning performance. Choose a program with a long washing time. Use of cutlery with a Water drainage is more difficult with low-quality coating.
-
Page 80: Loading The Baskets
LOADING THE BASKETS ACCORDING TO EN60436: 1.Upper basket: Item Number Cups Saucers Glasses Mugs Oven pot Small pot Number Item Dessert plates 11 11 Dinner plates Soup plates Oval platter Melamine dessert plates Melamine bowls 12 7 7 Glass bowl Dessert bowls Cutlery basket... - Page 81 3.Cutlery rack: 4.Cutlery basket: Item Number Soup spoons Forks Knives 4 4 4 Teaspoons Dessert spoons Information for comparability tests in accordance with EN60436 Serving spoons Capacity: 14 place settings Serving forks Position of the upper basket: lower position Program: ECO Gravy ladles Rinse aid setting: Max Softener setting: H3...
- Page 82 DIW - 6115B3 DIW 6225A3 Please read this manual carefully before using the dishwasher and Keep this manual for future reference.
- Page 83 CONTENTS USING YOUR DISHWASHER Control Panel Water Softener Preparing And Loading Dishes Function Of The Rinse Aid And Detergent Filling The Rinse Aid Reservoir Filling The Detergent Dispenser PROGRAMMING THE DISHWASHER Wash Cycle Table Starting A Cycle Wash Changing The Program Mid-cycle Forget To Add A Dish? ERROR CODES TECHNICAL INFORMATION...
- Page 84 QUICK USER GUIDE Please read the corresponding content on the instruction manual for detailed operating method. Install the dishwasher (Please check the section 5 “INSTALLATION INSTRUCTION ” of PART Ⅰ: Generic Version.) Inside Outside Loading the baskets Removing the larger residue on the cutlery Filling the dispenser Selecting a program and running...
-
Page 85: Using Your Dishwasher
USING YOUR DISHWASHER Control Panel Operation (Button) Press this button to turn on your dishwasher, the screen lights up. Power Select the appropriate washing program, the selected program indicator will be lit. Intensive Heavily soiled items include pots and pans. With dried on food. - Page 86 90Min For normally soiled loads that need quick wash. Program Rapid A shorter wash for lightly soiled loads that do not need drying. When you have about or less than 6 place setting dishware to wash, you can choose this function to save energy and water. Half-load (It can only be used with Intensive, Universal, ECO, Glass and 90Min.)
-
Page 87: Water Softener
Water Softener The water softener must be set manually, using the water hardness dial. The water softener is designed to remove minerals and salts from the water, which would have a detrimental or adverse effect on the operation of the appliance. The more minerals there are, the harder your water is. -
Page 88: Preparing And Loading Dishes
Please check the section 3 “Loading The Salt Into The Softener” Please check the section 3 “Loading The Salt Into The Softener” of PART Ⅰ: Generic Version, If your dishwasher lacks salt. Ⅰ: of PART Generic Version, If your dishwasher lacks salt. NOTE: If your model does not have any water softener, you may skip this section. - Page 89 Recommendations for loading the dishwasher Scrape off any large amounts of leftover food. Soften remnants of burnt food in pans.It is not necessary to rinse the dishes under running water. For best performance of the dishwasher, follow these loading guidelines. (Features and appearance of baskets and cutlery baskets may vary from your model.) Place objects in the dishwasher in following way:...
- Page 90 Loading the upper basket The upper basket is designed to hold more delicate and lighter dishware such as glasses, coffee and tea cups and saucers, as well as plates, small bowls and shallow pans (as long as they are not too dirty). Position the dishes and cookware so that they will not get moved by the spray of water.
-
Page 91: Function Of The Rinse Aid And Detergent
Function Of The Rinse Aid And Detergent The rinse aid is released during the final rinse to prevent water from forming droplets on your dishes, which can leave spots and streaks. It also improves drying by allowing water to roll off the dishes. Your dishwasher is designed to use liquid rinse aids. WARNING Only use branded rinse aid for dishwasher. -
Page 92: Filling The Rinse Aid Reservoir
Filling The Rinse Aid Reservoir Remove the rinse reservoir cap by lifting up the handle . Pour the rinse aid into the dispenser, being careful not to overfill. Close the cap after all. Adjusting the rinse aid reservoir To achieve a better drying performance with limited rinse aid, the dishwasher is designed to adjust the consumption by user. -
Page 93: Filling The Detergent Dispenser
Filling The Detergent Dispenser Sliding it to the right Press down Add detergent into the larger cavity (A) for the main wash cycle . For better cleaning result, especially if you have very dirt items, pour a small amount of detergent onto the door. The additional detergent will activate during the pre-wash phase. -
Page 94: Wash Cycle Table
Wash Cycle Table The table below shows which programs are best for the levels of food residue on them and how much detergent is needed. It also show various information about the programs. )Means: need to fill rinse into the Rinse-Aid Dispenser. Description Running Energy... -
Page 95: Starting A Cycle Wash
NOTE: This program is the test cycle. The information for comparability test in accordance with EN60436. (*EN60436) Starting A Cycle Wash 1. Draw out the lower and upper basket, load the dishes and push them back. It is commended to load the lower basket first, then the upper one. 2. -
Page 96: Forget To Add A Dish
Forget To Add A Dish? A forgotten dish can be added any time before the detergent dispenser opens. If this is the case, follow the instructions below: 1. Press the Start/Pause button to pause the washing. 2. Wait 5 seconds then open the door. 3. -
Page 97: Error Codes
ERROR CODES If there is a malfunction, the dishwasher will display error codes to identify these: Meanings Codes Possible Causes Faucets is not opened, or water intake is Longer inlet time. restricted,or water pressure is too low. Not reaching required Malfunction of heating element . -
Page 98: Technical Information
TECHNICAL INFORMATION Height (H) 845mm Width (W) 598mm Depth (D1) 600mm (with the door closed) Depth (D2) 1175mm (with the door opened 90°) - Page 99 Product information sheet (EN60436) Supplier's name or trade mark: INFINITON Supplier's address ( ): Model identifier: DIW-6115B3 DIW-6225A3 General product parameters: Parameter Value Parameter Value Height 84,5 Rated capacity ( ) (ps) Dimensions in cm Width 59,8 Depth 60,0 EEI ( )
- Page 100 PROCEDURE IN CASE OF FAILURE OF AN INFINITON PRODUCT Dear customers, to request technical assistance or repair of your Infiniton product, you have our website, operating 24 hours a day and 7 days a week: https://www.infiniton.es/asistencia-tecnica/ • Gama Blanca: rmablanca.infiniton.es •...
- Page 101 PART Ⅰ: Generic Version DIW - 6115B3 DIW 6225A3 Please read this manual carefully before using the dishwasher Keep this manual for future reference.
- Page 102 CONTEÚDO NOTA: Veja dicas de seção para resolver problemas vai ajudar a resolver alguns problemas comuns por si mesmo. Se você não pode resolver os problemas por si próprio, pergunte a um técnico profissional. O fabricante, seguindo uma política de constante desenvolvimento e atualização do produto podem ser alteradas sem aviso prévio.
- Page 103 INFORMAÇÕES DE SEGURANÇA AVISO Quando usar a sua máquina, siga as precauções listadas abaixo: Este dispositivo foi projetado para uso em aplicações domésticas e similares, tais como: áreas de cozinha para o pessoal em lojas, escritórios e outros ambientes de trabalho; - jardim;...
- Page 104 O material de embalagem pode ser perigoso para as crianças! Este aparelho é apenas para uso doméstico dentro de casa. Para proteger contra o risco de choque eléctrico, imergir unidade, cabo ou a ficha em água ou outro líquido. Desligue antes da limpeza e da manutenção do aparelho. Use um pano macio umedecido com sabão neutro e, em seguida, use um pano seco para limpá-lo novamente.
- Page 105 Não modifique o plugue fornecido com o aparelho; Se você não se encaixa na tomada. Peça a um eletricista qualificado para instalar uma tomada adequada. Não abuse, sentar, ou ficar na porta ou rack de máquina de lavar louça. Não opere a sua máquina a menos que todos os painéis estão posicionados corretamente.
- Page 106 Não lave itens de plástico a menos marcada "laváveis" ou equivalente. Para os itens de plástico não marcada, verifique as recomendações do fabricante. Utilize apenas detergentes e recomendado para uso em uma lavagem de louça. Nunca utilizar sabão, detergente para a roupa ou detergente para lavar as mãos na máquina de lavar louça.
- Page 107 Eliminação de resíduos Para descartar o pacote e aparelho por favor, vá a um centro de reciclagem. Portanto, cortar o cordão e fazer com que o dispositivo para bloquear a porta inutilizável. As caixas de cartão são feitos a partir de papel reciclado, e ser disposta na recolha de resíduos de papel para reciclagem.
- Page 108 DESCRIÇÃO DO PRODUTO IMPORTANTE: Para obter o melhor desempenho da sua máquina de lavar louça, leia todas as instruções de operação antes de usá-lo pela primeira vez. Tubo interno Braço de pulverização inferior Conjunto do filtro Recipiente de sal a terceira bandeja braço superior cesto inferior cesto dos talheres cesta...
- Page 109 Usar a sua máquina Antes de utilizar a máquina de lavar louça: dentro fora 1. Colocar o amaciador de água 2. Carregue o sal do descalcificador 3. Coloque a cesta 4. Encha o distribuidor Consulte a seção 1 "amaciante de água" na Parte 1. Consulte a secção 1 "amaciante de água" PARTE Ⅱ: Ⅱ: versão Consulte a seção 1 "amaciante de água"...
- Page 110 Siga os passos abaixo para adicionar o sal máquina de lavar louça: 1. Remover o cesto inferior e desenroscar a tampa do reservatório. 2. Coloque a extremidade do funil (fornecido) para dentro do buraco e despeje cerca de 1,5 kg de sal de máquina de lavar louça.
- Page 111 dicas Ajustar o tabuleiro superior A altura do cesto superior pode ser facilmente ajustado para acomodar placas superiores do cesto superior ou inferior. Para ajustar a altura da prateleira de cima, siga estes passos: posição baixa Retirar o cesto superior. Retirar o cesto superior.
- Page 112 LIMPEZA E MANUTENÇÃO Cuidados externa A vedação da porta e porta Limpe os selos de porta regularmente com um pano macio e úmido para remover depósitos alimentos.Cuando carregar a máquina de lavar loiça, resíduos de alimentos e bebida pode escorrer nas laterais da porta da máquina.
- Page 113 Filtro principal Filtro grosso Filtro fino Segure o filtro grosso e gire-o O filtro fino pode ser retirado da parte inferior do conjunto do filtro. no sentido anti-horário para desbloquear o filtro. Levante o O filtro grosso pode ser destacado filtro para cima e para fora da do filtro principal apertando máquina de lavar louça.
- Page 114 É necessário limpar regularmente os braços de pulverização, pois os produtos químicos da água dura obstruirão os jatos e os rolamentos do braço de pulverização. Para limpar os braços de pulverização, siga as instruções abaixo: Para remover o braço de Para remover o braço de pulverização superior, segure a pulverização inferior, puxe-o para...
- Page 115 cuidar da louça geada precaução tomar medidas de protecção geada na máquina de lavar louça no inverno. Todos os ciclos de lavagem subsequentes para operar como se segue: 1. Corte a alimentação da máquina de lavar louça na fonte de alimentação. 2.
- Page 116 INSTRUÇÕES DE INSTALAÇÃO AVISO Perigo de choque eléctrico Desligar a alimentação antes de instalar a máquina de lavar louça. Caso contrário, a morte ou choque eléctrico. atenção Instalação de tubagens e equipamentos eléctricos devem ser feito por profissionais. Sobre a conexão de energia AVISO Para segurança pessoal: Não use um cabo de extensão ou um adaptador com...
- Page 117 abastecimento de água e de drenagem ligação de água fria Conectar a mangueira para o fornecimento de água fria uma rosca de ligação 3/4 (polegada) e assegurar que é firmemente no lugar. Se os tubos de água são novas ou que não tenham sido usados ...
- Page 118 Conexão de mangueiras de drenagem Insira a mangueira de escoamento num tubo de escoamento com diâmetro mínimo de 4 cm ou deixá-lo na pia, certificando-se de evitar dobrar ou engarzarlo. A altura do tubo de drenagem deve ser inferior a 1000 mm.
- Page 119 Coloque o dispositivo Colocar o dispositivo no local desejado. A parte de trás deve assentar contra a parede por trás dele e para os lados, ao longo das paredes adjacentes ou armários. A máquina de lavar loiça está equipada com um abastecimento de água e mangueiras de drenagem que pode ser colocado à direita ou à esquerda para fácil instalação.
- Page 120 Sob o trabalho existente para cima para (Quando definido sob uma bancada) Na maioria das cozinhas modernas instaladas, há apenas um top em que armários e aparelhos estão instalados. Neste caso, remover a parte superior de trabalho de lavar louça desapertando os parafusos sob a borda traseira da parte superior (a).
- Page 121 2. Se a máquina de lavar louça está preso no armário de canto, deve haver algum espaço quando a porta é aberta. gabinete lava-louças porta da máquina de 50 mm NOTA: Dependendo de onde sua tomada está localizada, pode ser necessário fazer um buraco no lado oposto do gabinete.
- Page 122 modelo totalmente integrado Instalar o gancho na madeira estética do painel e colocar o gancho para dentro da ranhura do lado exterior da máquina de lavar louça (ver Figura A). Depois de colocar o painel, colocar o painel para o exterior da porta por meio de parafusos e porcas (ver Figura B).
- Page 123 Passo 4. Instalação Passos Dishwasher Consulte os passos de instalação especificadas na instalação. 1. Jogo lado a condensação abaixo da superfície de trabalho do armário. Certifique-se de lado a condensação está alinhada com o bordo da superfície de trabalho. (Passo 2) 2.
- Page 124 Passo máquina de lavar louça 5. Nivelamento A máquina de lavar louça deve ser de nível para a operação escorredor de pratos adequado e desempenho de lavagem. Coloque um nível na porta e no caminho dentro da banheira como mostrado para verificar se a máquina de lavar louça está...
- Page 125 Dicas para resolver problemas Antes de chamar a assistência técnica Reveja as tabelas nas páginas seguintes podem evitar chamar a assistência técnica. problema possível causa O que fazer? Substituir o fusível ou reiniciar o disjuntor de circuito. Remova fusível fundido ou curto A máquina de lavar louça não todos os outros aparelhos que compartilham o mesmo começa...
- Page 126 problema possível causa O que fazer? abrilhantador entornado. Sempre limpar vazamentos lave imediatamente ajuda. manchado Interior Ele pode ser usado Certifique-se o detergente não tem corante. corante detergente. Para limpar o interior, usar uma esponja húmida película branca com detergente de lavar louça e usar luvas de a água mineral de superfície borracha.
- Page 127 problema possível causa O que fazer? detergente suficiente é Use mais detergente, ou Os pratos não são dispensado. mudar seu detergente. limpas Itens estão bloqueando Reordenar os elementos para a pulverização o movimento dos braços pode rodar livremente. aspersores. Limpo e / ou montar o filtro A combinação do filtro não é...
- Page 128 problema possível causa O que fazer? O programa seleccionado Com um programa curto, a temperatura de não está correcto. lavagem for menor, diminuindo o desempenho Os pratos não são de limpeza. Escolha um programa com um limpas longo tempo de lavagem. Usando coberto com drenagem da água é...
- Page 129 CESTAS carregamento de acordo com EN60436 Número Item Chávenas Pires Tijelas Taça Copos Canecas Número Item Prato Oval Panela Pequena Pratos de Sobremesa Pratos de sopa Cesta de talheres Pratos fundos Panela Pratos pequenos Pratos...
- Page 130 3.Cesto de talheres Número Item Colher de sopa Garfo Faca 4 4 4 Colher de café Colheres de sobremesa Informações para testes de 6 436 comparabilidade de acordo com a EN Colher de servir Capacidade: 12 posições Garfo de servir posicionadas Posição superior do cesto: posição inferior Programa: ECO Colher de molho...
- Page 131 PART Ⅱ: Special Version DIW - 6115B3 DIW 6225A3 Please read this manual carefully before using the dishwasher and Keep this manual for future reference.
- Page 132 CONTEÚDO Usar a sua máquina Mais suaves placas de controlo de água painel de carga e função Preparar ou n enxaguar e agente de enchimento função Preparar ou n enxaguar e agente de enchimento função Preparar ou n enxaguar e agente de enchimento detergente dep ou site de abrilhantador detergente dep ou site de abrilhantador detergente dep ou site de abrilhantador...
- Page 133 Guia Rápido do Usuário Por favor, leia o conteúdo correspondente no manual de instruções para obter um método operacional detalhado. Instale a máquina de lavar louça (Por favor, verifique a seção 5 "INSTRUÇÃO DE INSTALAÇÃO" da PARTE I: Versão Genérica.) Interior Exterior Removendo o maior resíduo nos...
- Page 134 USANDO SU LAVAVAJILLAS Panel de control Operation (Button) Presione este botón para encender su lavavajillas, la pantalla se Encender ilumina. Seleccione el programa de lavado apropiado, el indicador del programa seleccionado se encenderá. programa Iintensivo. Los artículos muy sucios incluyen ollas y sartenes. Con comida seca.
- Page 135 programa 90 Min Para cargas normalmente sucias que necesitan lavado rápido Rápido Un lavado más corto para cargas ligeramente sucias que no necesitan secado. Si no ha llenado el lavavajillas, puede usar solo la cesta superior Half-load o la inferior para ahorrar energía. Pulse el botón de Media carga para cambiar entre la cesta superior y la cesta inferior.
- Page 136 água amaciante O amaciador de água é concebido para remover os sais minerais e água, que têm um efeito prejudicial ou adverso no funcionamento do dispositivo. Os mais minerais lá, mais difícil a sua água é. O amaciador deverá ser ajustada de acordo com a dureza da água na sua área. A sua autoridade de água local pode aconselhá-lo sobre a dureza da água na sua área.
- Page 137 verificar Seção 3 "Colocar o sal no amaciador" Consulte a Seção 3 "Colocar o sal no amaciador" verificar Seção 3 "Colocar o sal no amaciador" Consulte a Seção 3 "Colocar o sal no amaciador" PARTE PARTE Ⅰ: Ⅰ: versão genérica, se a sua máquina não tem sal. versão genérica, se a sua PARTE PARTE Ⅰ: Ⅰ: versão genérica, se a sua máquina não tem sal.
- Page 138 Recomendações para carregar a máquina de lavar louça Raspar qualquer grande quantidade de restos de comida. Amaciar restos de comida queimada nos tachos. Não é necessário lavar os pratos com água corrente. Para um melhor desempenho da máquina de lavar louça, siga estas diretrizes de carregamento. (Características e aparência de cestos e cestos de talheres pode variar de seu modelo).
- Page 139 Carregando o cesto superior A prateleira de cima é projetado para manter louça mais delicada e mais leves, como óculos, café e copos de chá e pratos, bem como pratos, tigelas pequenas e pouco profundos (desde que não estejam muito sujas). Posicione os pratos e utensílios de cozinha para que eles não se movem através da pulverização de água.
- Page 140 Função de agente de lavagem e detergente abrilhantador é liberado durante o enxágüe final para evitar que a água formando gotas em seus pratos, que podem deixar manchas e estrias. Também melhora a secagem por água permitindo a saída dos pratos. A máquina de lavar AVISO AVISO louça está...
- Page 141 Enchendo o reservatório de abrilhantador Remova a tampa do reservatório de enxaguamento através de levantar o cabo. Despeje o abrilhantador no distribuidor, tomando cuidado para não encher demais. Feche a tampa depois de tudo. Ajustando o reservatório de abrilhantador Para obter um melhor desempenho de secagem com abrilhantador limitado, a máquina de lavar louça é...
- Page 142 Enchendo o distribuidor de detergente Deslizando para a direita Pressione para baixo Adicione detergente na cavidade maior (A) para o ciclo de lavagem principal. Para obter melhores resultados de limpeza, especialmente se houver itens muito sujos, despeje uma pequena quantidade de detergente na porta.
- Page 143 PROGRAMACIÓN DEL LAVAVAJILLAS Tabla de ciclos de lavado La tabla a continuación muestra qué programas son mejores para los niveles de residuos de alimentos en ellos y la cantidad de detergente que se necesita. También muestra información diversa sobre los programas. )Medios: debe llenar el enjuague en el dispensador de enjuague.
- Page 144 A partir de um ciclo de lavagem 1. Retire o cesto inferior e superior, coloque os pratos e empurrá-los para trás. Recomenda-se primeiro carregar o cesto inferior, então o topo. 2. Adicionar o detergente. 3. Insira o plugue na tomada. A fonte de alimentação refere-se à última página "Especificações do produto".
- Page 145 Você esqueceu de acrescentar um prato? Você pode adicionar um esquecido a qualquer momento antes do distribuidor de detergente prato aberto. Se este for o caso, siga as instruções abaixo: 1. Pressione o botão Iniciar / Pausa para interromper a lavagem. 2.
- Page 146 CÓDIGOS DE ERRO Se houver uma avaria, a máquina irá exibir códigos de erro para identificá-los: códigos significado possíveis causas As torneiras não são abertos, a entrada de água é Maior tempo de entrada. restrito ou a pressão da água é muito baixa. Não atingir a temperatura Mau funcionamento do elemento de aquecimento.
- Page 147 INFORMACIÓN TÉCNICA Alto (H) 845mm Ancho (W) 598mm (con la puerta cerrada) Profundidad (D1) 600mm 1175mm (con la puerta abierta 90°) Profundidad (D2)
- Page 148 (EN60436) Proveedor: INFINITON Modelo: DIW-6115B3 DIW-6225A3 Ficha de producto: Parametro Valor Parameter Value alto 84 5 Capacidad nominal (a) (ps) dimensiones en cm ancho 59 8 profundo 60 0 EEI ( ) 55 9 , clase de eficiencia energética E ( ) Índice de rendimiento de limpieza (a)
- Page 149 PROCEDIMENTO EM CASO DE FALHA DE UM PRODUTO INFINITON Caros clientes, para solicitar assistência técnica ou conserto do seu produto Infiniton, você tem nosso site, funcionando 24 horas por dia e 7 dias por semana: https://www.infiniton.es/asistencia-tecnica/ Linha Branca: • rmablanca.infiniton.es •...
- Page 150 También puede ponerse en contacto con nuestro servicio técnico oficial: tel.:(+34) 958 087 169 e-mail reparaciones: info@infiniton.es www.infiniton.es Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.
- Page 151 Resumen de Declaración de conformidad INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.
- Page 152 INFINITON WORLD ELECTRONIC S.L. info@infiniton.es INFINITON WORLD ELECTRONIC S.L. info@infiniton.es...
- Page 153 Para mas información sobre nuestra política de RMA y Reparaciones, visite: www.infiniton.es/rma/politica-rma-infiniton.pdf INFINITON WORLD ELECTRONIC S.L. info@infiniton.es WORLD ELECTRONIC...
